手持拍摄防抖手机云台稳定结构

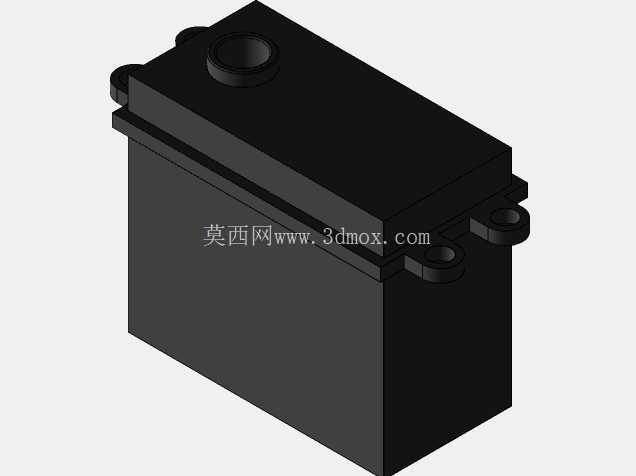

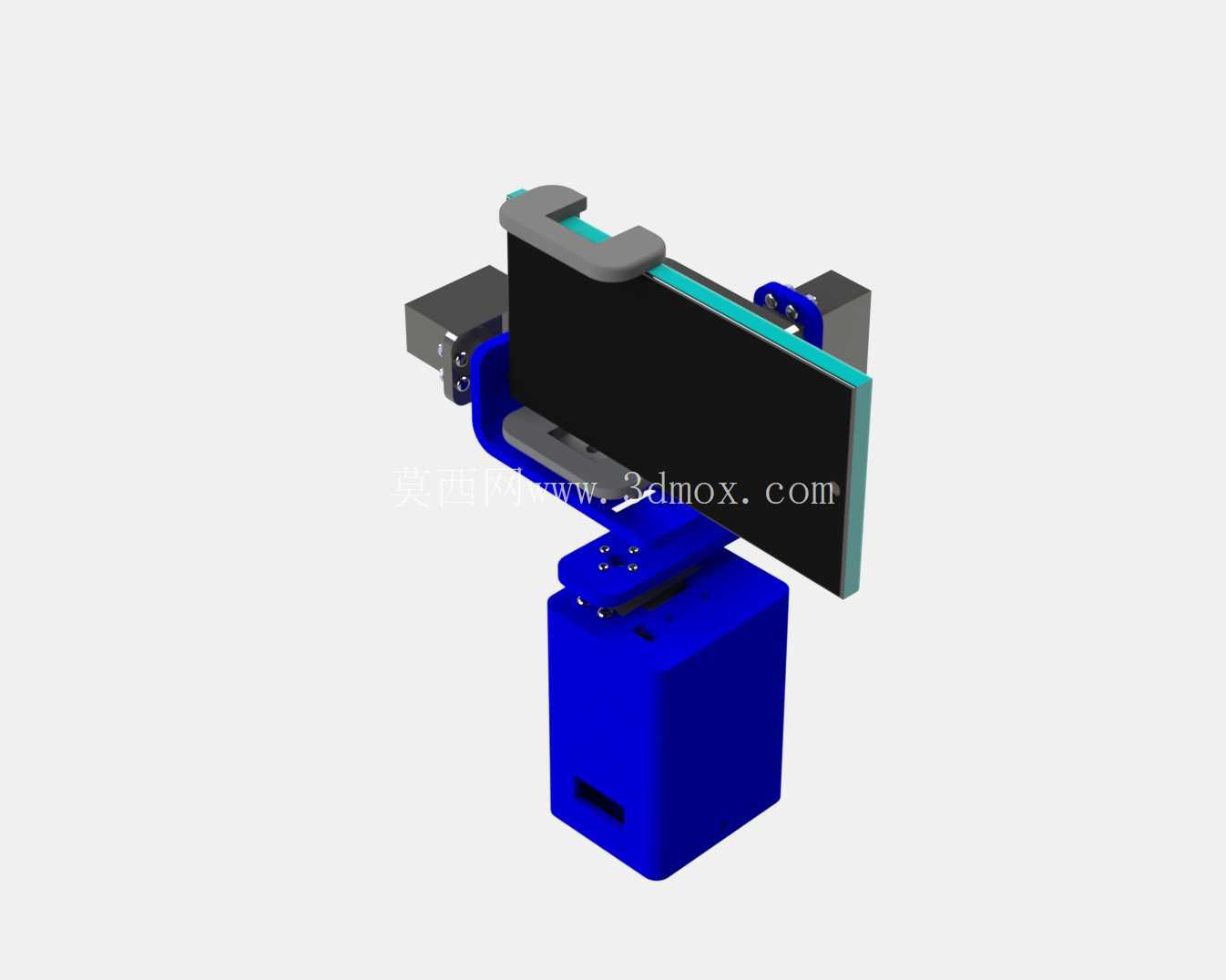

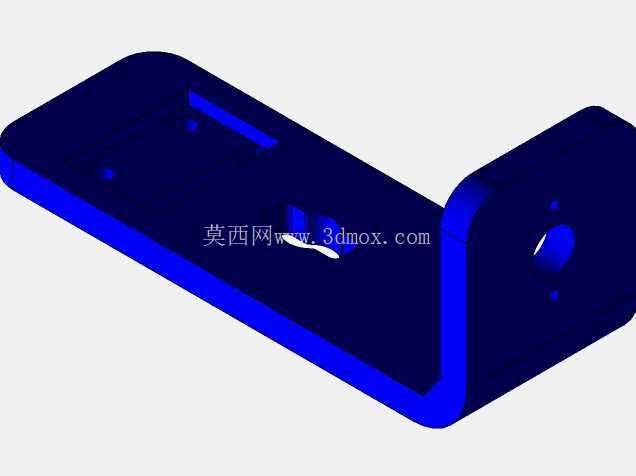

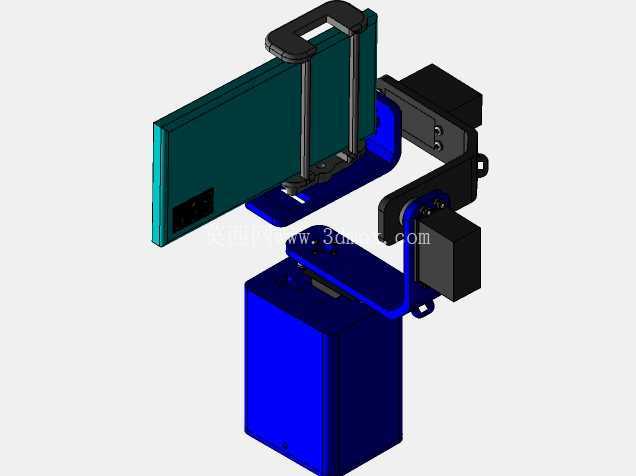

　　日常手持拍摄过程中，行走、抬手、转向等动作带来的无规律抖动，一直是影响画面清晰度与流畅度的核心问题，这类抖动频率多集中在2-20Hz区间，单纯依靠后期电子防抖裁切不仅会损失画面像素，还容易出现边缘畸变、果冻效应等问题，机械增稳结构的云台稳定器，正是针对这一实际需求设计的硬件防抖方案。从结构设计逻辑来看，这套稳定结构采用三轴正交布局思路，三个转动轴分别对应俯仰、横滚、航向三个维度的姿态调整，每个轴端预留了标准舵机安装位，可直接适配市面常用的微型数字舵机，舵机转动角度范围覆盖正负120度，能够抵消绝大多数手持状态下的角度偏移。

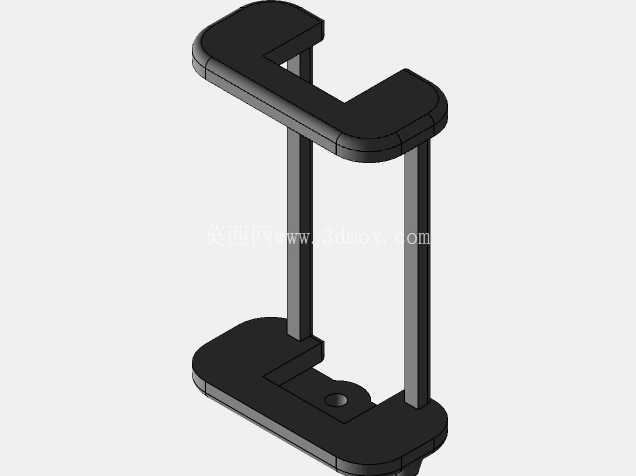

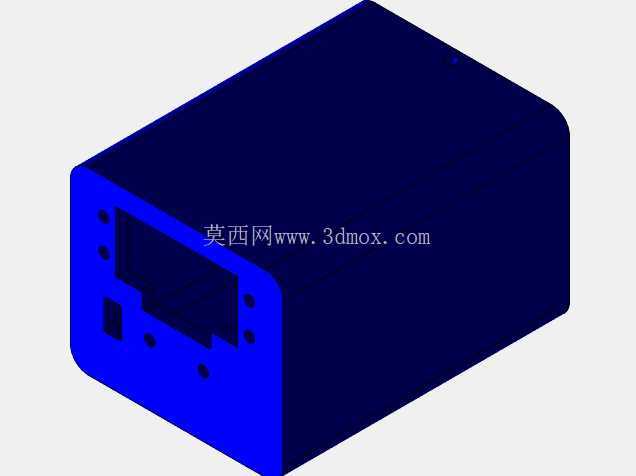

　　夹持部分采用可调节弹性夹装结构，夹臂内侧预留了软质缓冲垫安装槽，既可以适配不同宽度的手机设备，也能兼容小型运动相机的安装需求，夹臂的调节行程覆盖55mm到90mm宽度范围，夹持力控制在15N到25N之间，既不会因为夹持力过大损伤设备外壳，也能避免运动过程中设备滑脱。底座部分设计为一体化配重腔体，内部可放置锂电池与控制电路板，腔体的壁厚均匀控制在2.2mm，既保证结构强度，也能合理控制整体重量，底座底部预留了标准1/4英寸螺纹孔，可直接对接三脚架、延长杆等外接支撑配件，拓展不同场景下的使用需求。

　　从实际应用场景来看，这类稳定结构不仅能满足个人用户日常vlog拍摄、旅行记录的防抖需求，也可适配小型直播场景、户外巡检记录、短视频创作等多种使用场景，在低角度跟拍、移动延时拍摄、环绕运镜等专业拍摄手法下，结构的响应速度能够匹配手部动作的变化，保证镜头运动的平滑过渡。设计过程中充分考虑了手持使用的配重平衡，整体重心落在手柄握持区域的中心轴线上，长时间握持不会出现明显的偏重疲劳感，走线槽全部隐藏在结构件内部，避免转动过程中线缆缠绕、拉扯的问题，各转动轴的配合间隙控制在0.1mm以内，既保证转动顺滑，也不会出现旷量导致的画面微抖。

　　结构的所有外露棱角都做了R2以上的圆角处理，避免使用过程中剐蹭手部或者划伤设备表面，夹臂与设备接触的位置做了下沉式设计，不会遮挡手机侧边的按键与充电接口，拍摄过程中可随时外接充电线或者收音麦克风，不用反复拆装设备。从安装边界来看，整套结构组装完成后的整体高度控制在180mm以内，最大宽度110mm，收纳状态下可将三个轴体折叠至与底座平行，收纳后的整体尺寸仅为100mm80mm60mm，可轻松放入普通背包侧袋甚至大号口袋中，便携性能够满足日常外出携带的需求。各结构件之间采用螺丝紧固的连接方式，没有采用易损的卡扣结构，日常使用中如果出现部件磨损，可单独更换对应零件，不用整体报废，维护成本更低。转动关节处预留了阻尼调节空间，可根据搭载设备的重量调整轴体阻尼，搭配不同重量的拍摄设备时都能保持合适的转动阻力，避免出现轴体打滑或者转动过紧的问题。在结构强度校核阶段，针对手持跌落的常见工况做了加强设计，底座与轴臂连接的位置做了加厚筋位处理，1.2米高度自由跌落至水泥地面时，核心传动结构不会出现变形错位，能够保证后续使用的精度。
