集成机床上下料的机械加工机器人工作站

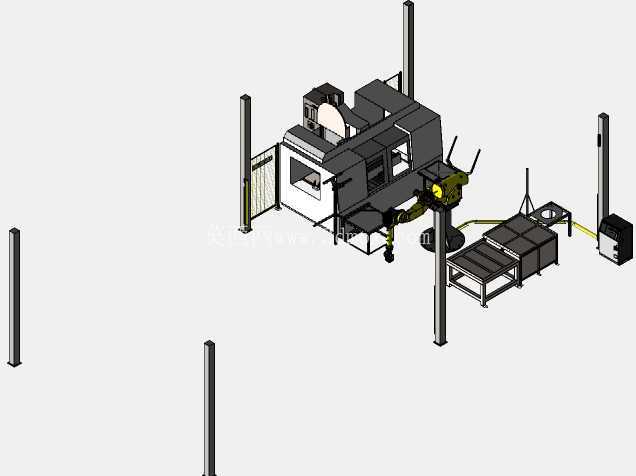

这套集成化加工单元的设计初衷，是解决中小批量机加工环节人工上下料效率波动大、重复定位精度不足、高危工位人员值守风险高的实际痛点，目前在汽车零部件、通用五金件、液压阀块加工的离散制造场景中已经有大量同构型落地应用。整套单元以六轴工业机器人为核心转运载体，周边配套安全防护围栏、双工位待料输送台、机床对接定位机构、成品暂存工位，所有部件的安装基准都做了统一的坐标标定，建模阶段就把现场安装的地面水平度偏差、设备进出的通道预留、维护操作的安全距离全部纳入考量，避免后期现场安装出现干涉返工。

从功能逻辑上看，机器人末端搭载适配工件外形的夹治具，可完成毛坯件从待料台到机床夹具的精准上料，待机床完成钻、铣、镗等加工工序后，再将成品件抓取转移到成品输送位，全程无需人工介入，可适配同系列不同尺寸规格的零件加工，只需要更换末端夹指、调整机器人运动路径点位即可完成换型，换型调整时间控制在半小时以内，适配多品种小批量的柔性生产需求。设计过程中特意将机器人的安装基座做了加高处理，避开机床排屑器的出料区域，同时将机器人的运动包络线做了全行程仿真验证，确保大臂回转、小臂俯仰、末端旋转的全动作区间内，不会和机床防护门、围栏立柱、输送台架发生硬干涉，甚至预留了机床门开合、维护人员进入检修的安全冗余空间。

安全防护部分采用铝型材立柱加钢丝防护网的结构，在上下料的开口位置设置安全光栅触发区域，一旦有人员误入机器人运动范围，系统会立即触发停机信号，所有运动轴锁止，避免安全事故。输送台采用带定位挡块的辊道结构，毛坯件整垛摆放后可通过挡块实现粗定位，降低机器人视觉抓取（或固定点位抓取）的定位误差，台架高度设置在人体工学适宜的750mm位置，方便操作人员补料时无需过度弯腰。整套单元的布局采用紧凑型排布，整体占地边界控制在长6米、宽4米的矩形范围内，不需要对现有车间地面做大规模改造，只需要按照预埋地脚的位置打膨胀螺栓固定即可，供电、供气接口都集中布置在单元侧边的走线槽内，外部管线接入后可快速完成布线，减少现场施工的工作量。

建模过程中对所有运动部件做了自由度约束，可直接用于产线方案的动作仿真演示，验证生产节拍：单工位上下料动作耗时控制在12秒以内，配合机床的加工节拍，整套单元的单班产出可比人工上下料提升35%以上，同时避免人工装夹时的铁屑烫伤、工件磕碰伤问题，加工件的装夹定位重复精度可控制在0.02mm以内，有效降低装夹偏差导致的加工废品率。设计时还考虑了排屑和切削液导流的问题，在机器人基座周边、输送台下方都预留了排屑斜坡，可对接车间的集中排屑系统，避免铁屑堆积在单元内部造成清洁负担，所有外露的管线都采用拖链封装，避免运动过程中管线被拉扯磨损，延长元器件使用寿命。
