全向移动麦克纳姆轮小型移动机器人

这款轮式移动底盘采用麦克纳姆轮作为行走执行部件，核心优势在于无需传统转向机构即可实现平面内任意方向的位移，包括直行、横移、斜行、零半径回转等复杂运动轨迹，这一特性使其在空间受限的作业场景中具备极强的适配性。在仓储物流领域，这类底盘可作为AGV的基础承载平台，在狭窄的货架通道内完成物料转运，无需预留传统轮式设备所需的转弯半径，能大幅提升仓储空间的利用率；在自动化产线场景中，可搭载机械臂、检测传感器等执行组件，完成工位间的工件转运、定点检测等任务，适配多品种小批量的柔性生产需求；在教学实训场景中，该结构也常作为移动机器人开发的基础载体，供开发者验证全向运动控制算法、多传感器融合定位方案。

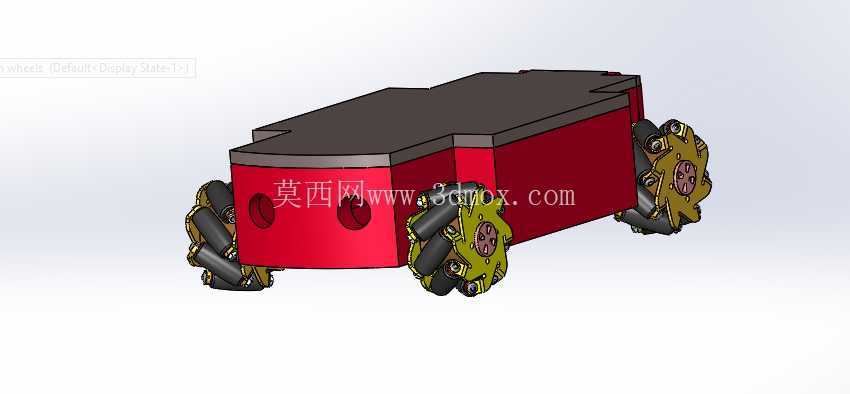

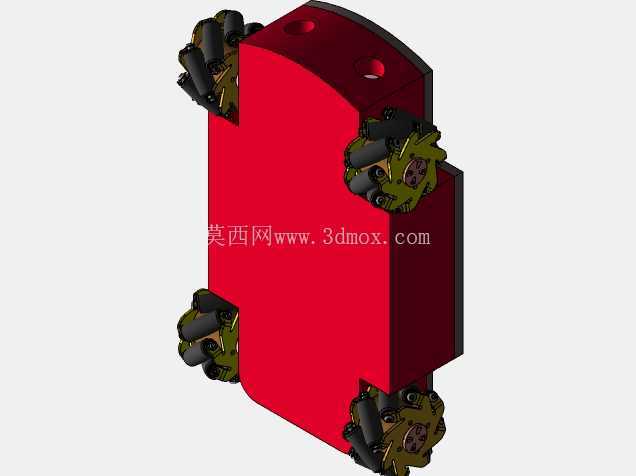

从结构设计逻辑来看，底盘主体采用框架式承载结构，主体舱体为内部的控制板、电池、驱动模块预留了充足的安装空间，舱体顶部为平面安装面，可根据实际使用需求加装上层功能模块，安装孔位可根据搭载设备的尺寸灵活调整，具备较好的拓展性。四个麦克纳姆轮分别布置在底盘四角，每个轮组独立配置驱动单元，通过各轮转速与转向的差速配合实现全向运动，轮组的安装位置经过重心校核，确保设备在加减速、横移过程中不会出现侧倾风险，轮体与舱体之间预留了足够的跳动间隙，避免行走过程中轮体与主体结构发生干涉。

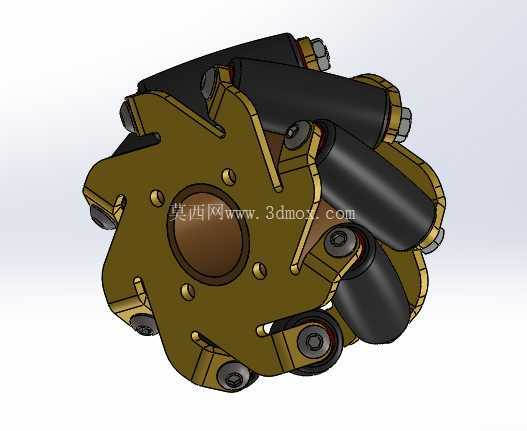

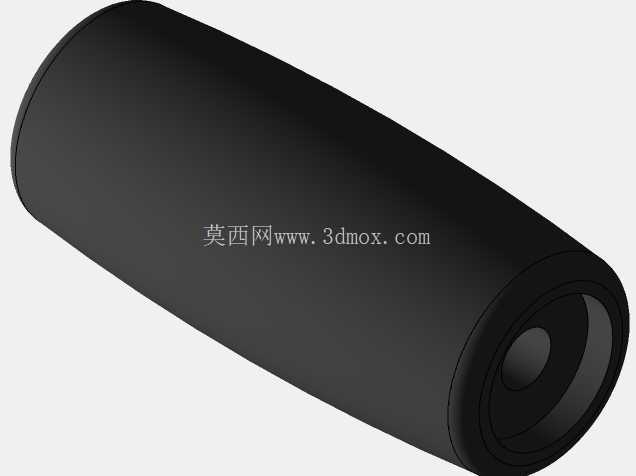

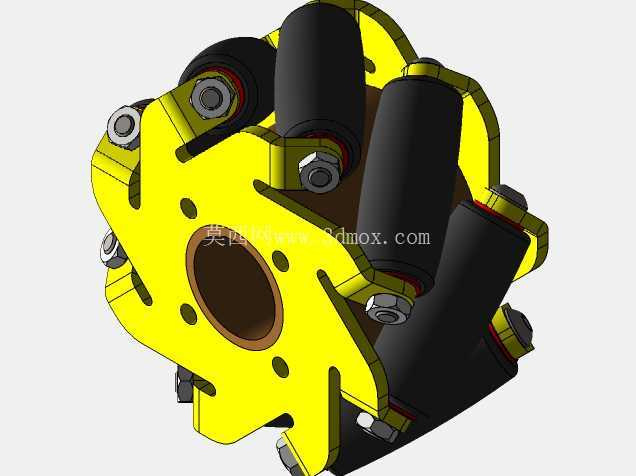

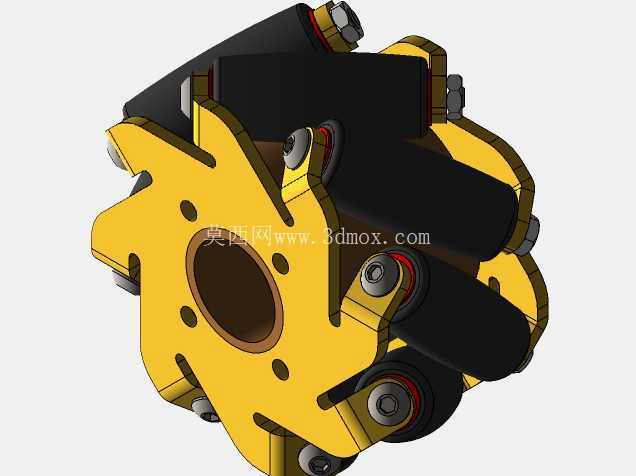

麦克纳姆轮的辊子采用交错排布设计，辊子轴线与轮体主轴线呈45度夹角，当四个轮子按不同转速组合转动时，各轮与地面接触产生的摩擦力会分解为不同方向的分力，合力方向即可驱动底盘完成任意方向的运动，这种设计省去了传统转向桥、转向拉杆等复杂结构，整体结构更紧凑，维护点更少。底盘的外形尺寸经过优化，整体长宽比控制在适合狭小空间通行的范围，高度方向尽量压缩，降低整体重心，提升行走稳定性，底部离地间隙满足普通平整车间地面、仓储地坪的通行要求，可顺利通过地面常见的接缝、小型坡度。

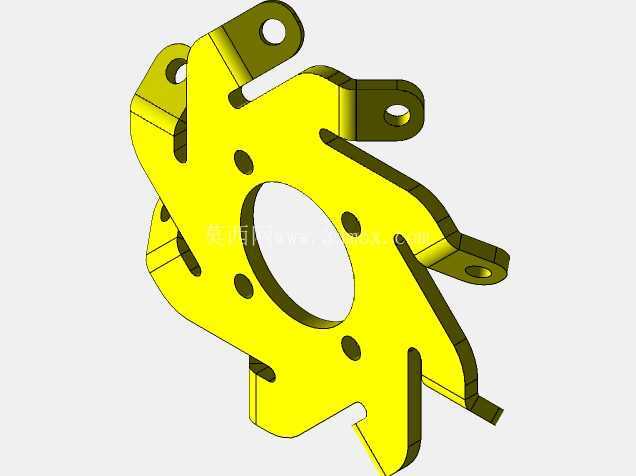

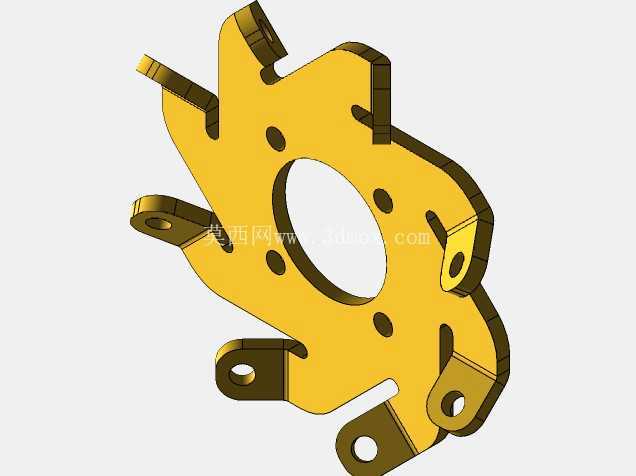

在安装边界方面，舱体内部的电气安装区预留了标准的电气安装槽位，驱动模块、控制模块、电源模块可分层布置，强弱电走线区域做了物理分隔，减少电磁干扰对控制信号的影响；轮组的安装法兰采用标准化接口，可根据负载需求更换不同尺寸、不同承载能力的麦克纳姆轮，无需对主体框架做大规模修改；顶部拓展安装面预留了通用的安装螺孔矩阵，可适配不同规格的上层搭载设备，从轻型的检测传感器到小型协作机械臂都可完成固定安装。

实际使用过程中，这类全向移动底盘的运动精度控制是核心设计要点，建模过程中需要严格保证四个轮组的安装位置度，尤其是轮轴的平行度、辊子的安装角度误差需要控制在合理范围内，否则会出现行走跑偏、轮组异常磨损、运动阻力增大等问题；同时轮组与驱动电机的连接采用直连结构，减少传动环节的间隙，提升运动控制的响应速度，保证启停、转向动作的精准性。底盘的主体结构采用刚性足够的板材拼接，在保证整体强度的前提下尽量降低自重，提升有效负载能力，舱体侧面预留的开孔可用于安装状态指示灯、充电接口、急停按钮等外设，满足实际使用的操作需求。
