180度开合SMC气缸驱动钢板拾取夹爪

这款气动夹爪是针对自动化产线中钢板类工件的拾取转运需求开发的执行端部件，核心驱动采用SMC RQB50-75系列薄型气缸，整体结构围绕大开合角度、稳定夹持刚性的需求做了针对性布局。从实际应用场景来看，这类夹爪多部署在冲压产线上下料工位、钣金加工流转单元、板材码垛工作站中，替代人工完成单张或小叠层钢板的抓取、移位、放料动作，适配0.5-3mm厚度的冷轧钢板、镀锌钢板拾取，也可兼容同厚度的硬质塑料板、铝板工件，在3C钣金加工、汽车零部件冲压、通用五金板材加工场景中都有较高的适配性。

从功能特性上看，这款夹爪的开合角度覆盖0-180度范围，相比常规0-90度开合的平行夹爪，能够适配更大宽度范围的工件拾取，不需要针对不同宽度的板材频繁调整夹爪安装间距，减少产线换型时的调试工作量。夹爪的指端做了加宽咬合面设计，接触工件的部位镶嵌有防滑硬质合金颗粒，夹持钢板时不会出现打滑脱落问题，同时咬合面的压力分布做了均化处理，避免单点压力过大在软质板材表面留下压痕，满足外观件加工的拾取要求。驱动气缸内置磁环，可配合外置磁性开关实现开合位置的信号反馈，方便接入设备的PLC控制系统，完成夹爪开合状态的实时监测，避免空夹、未夹紧就移位的故障出现。

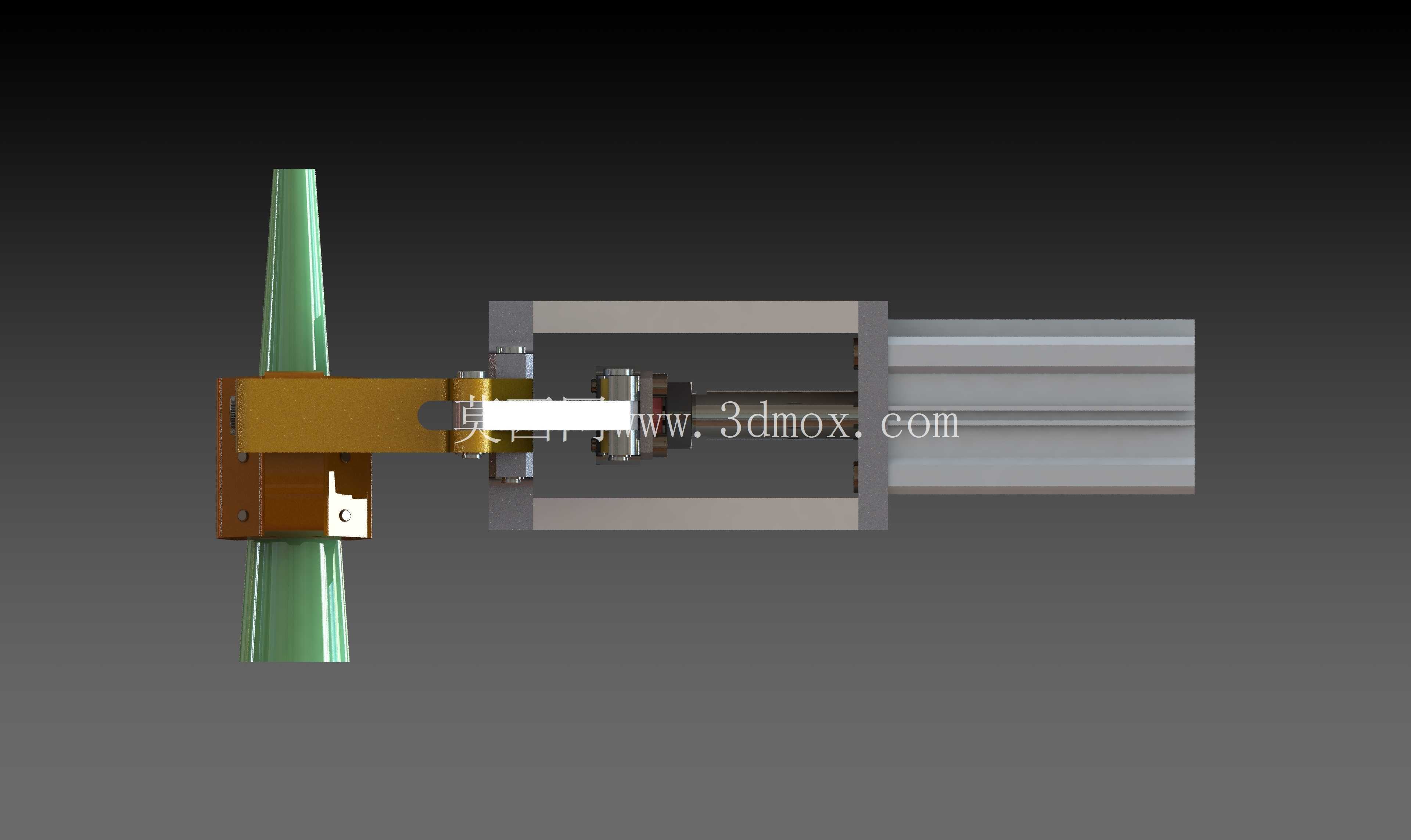

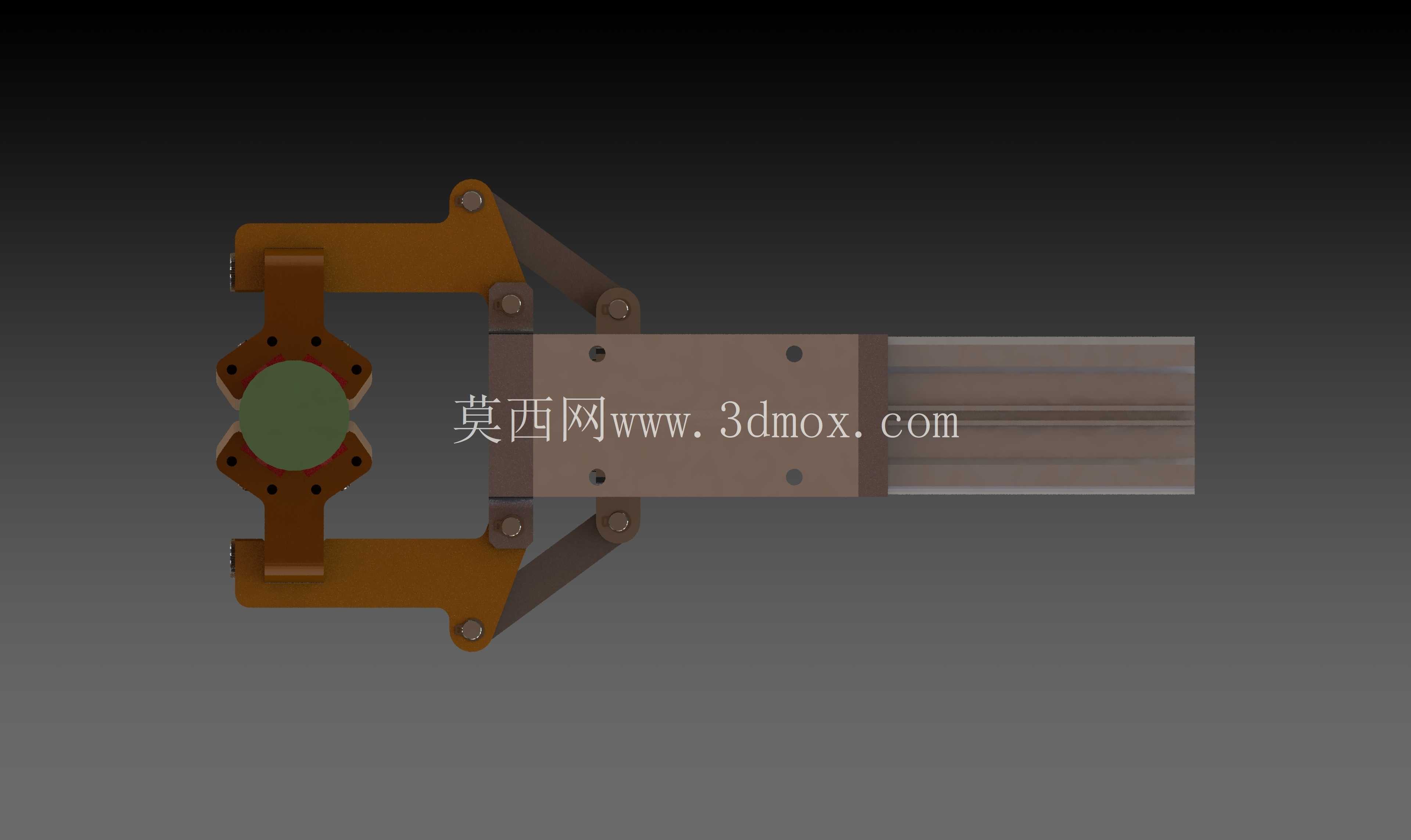

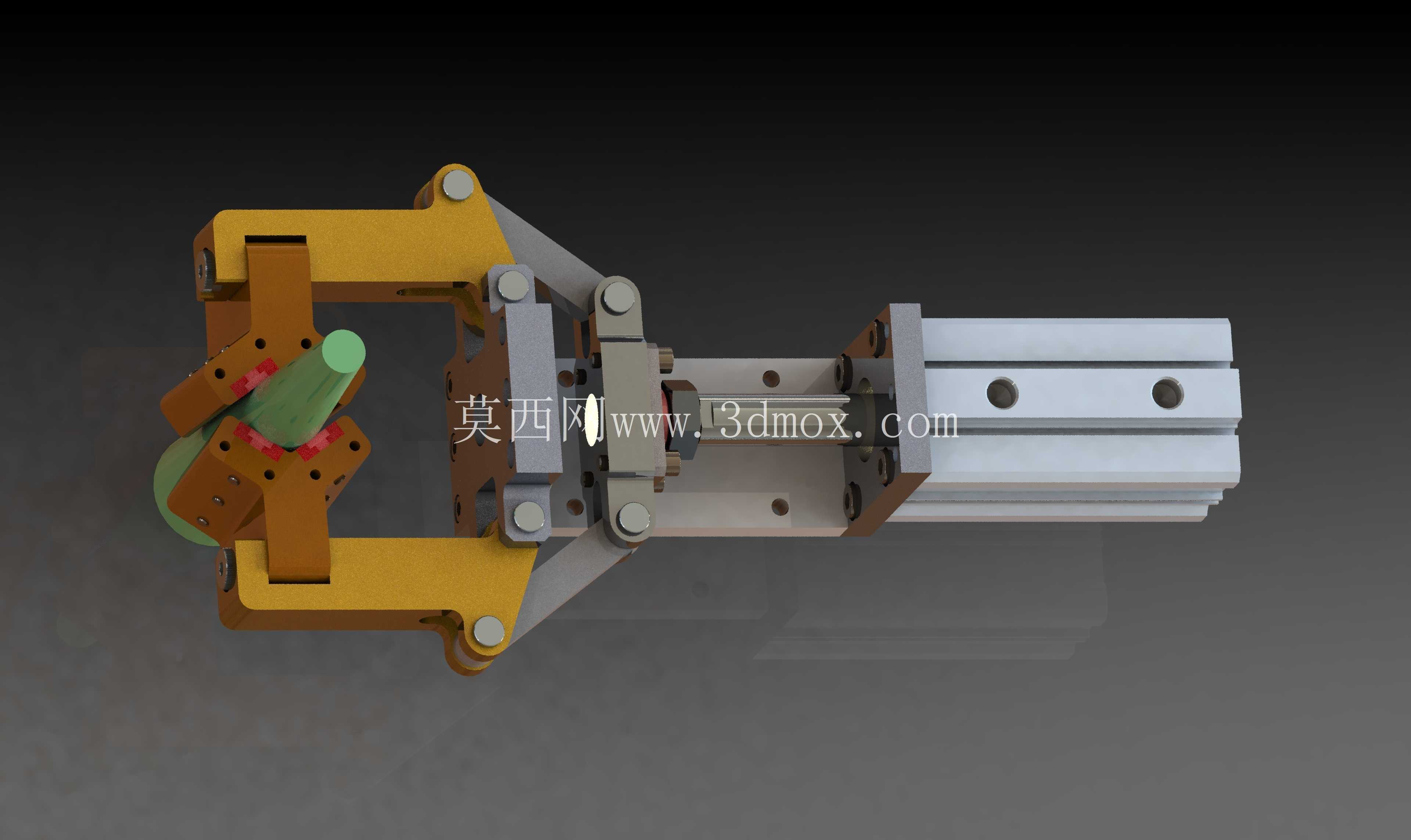

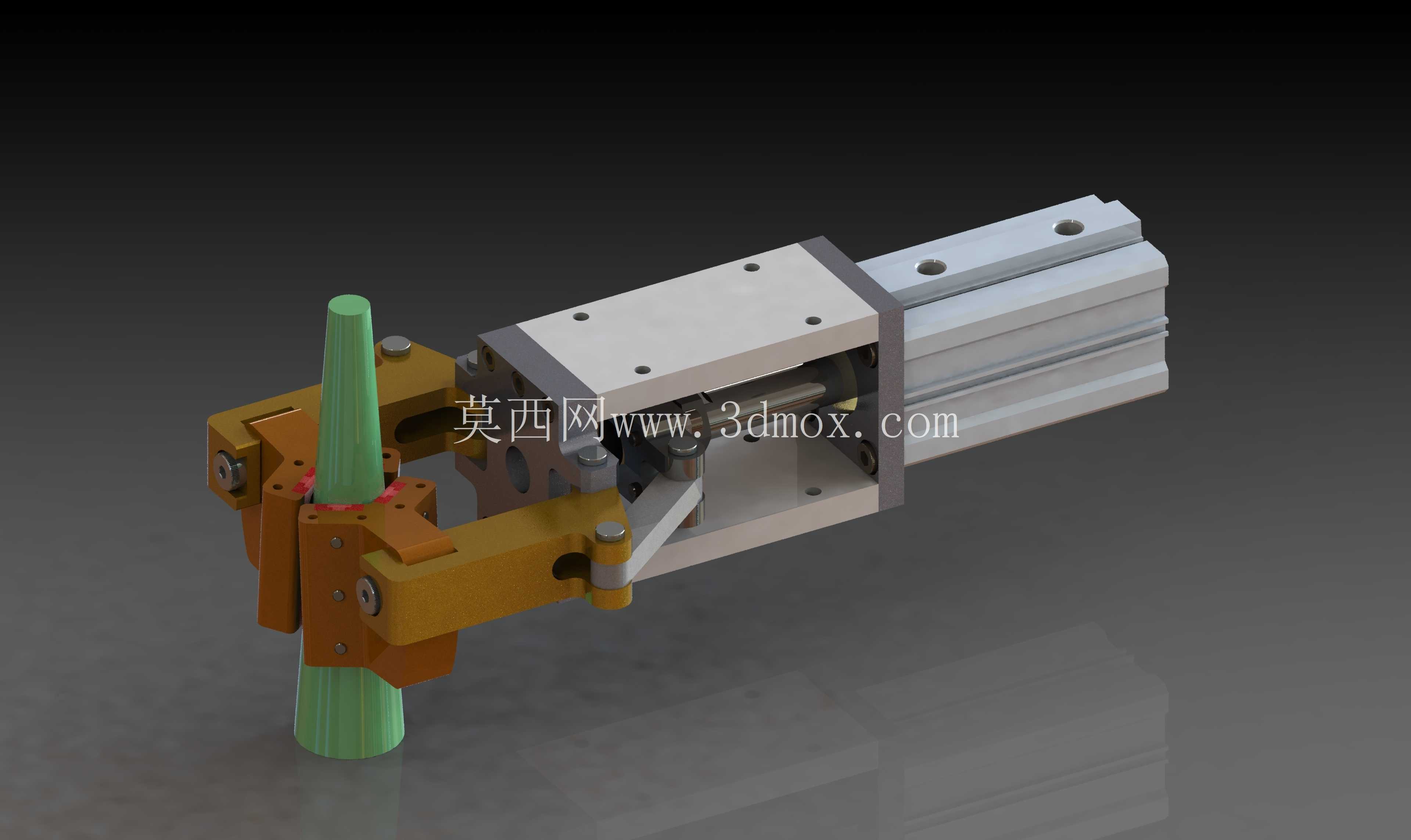

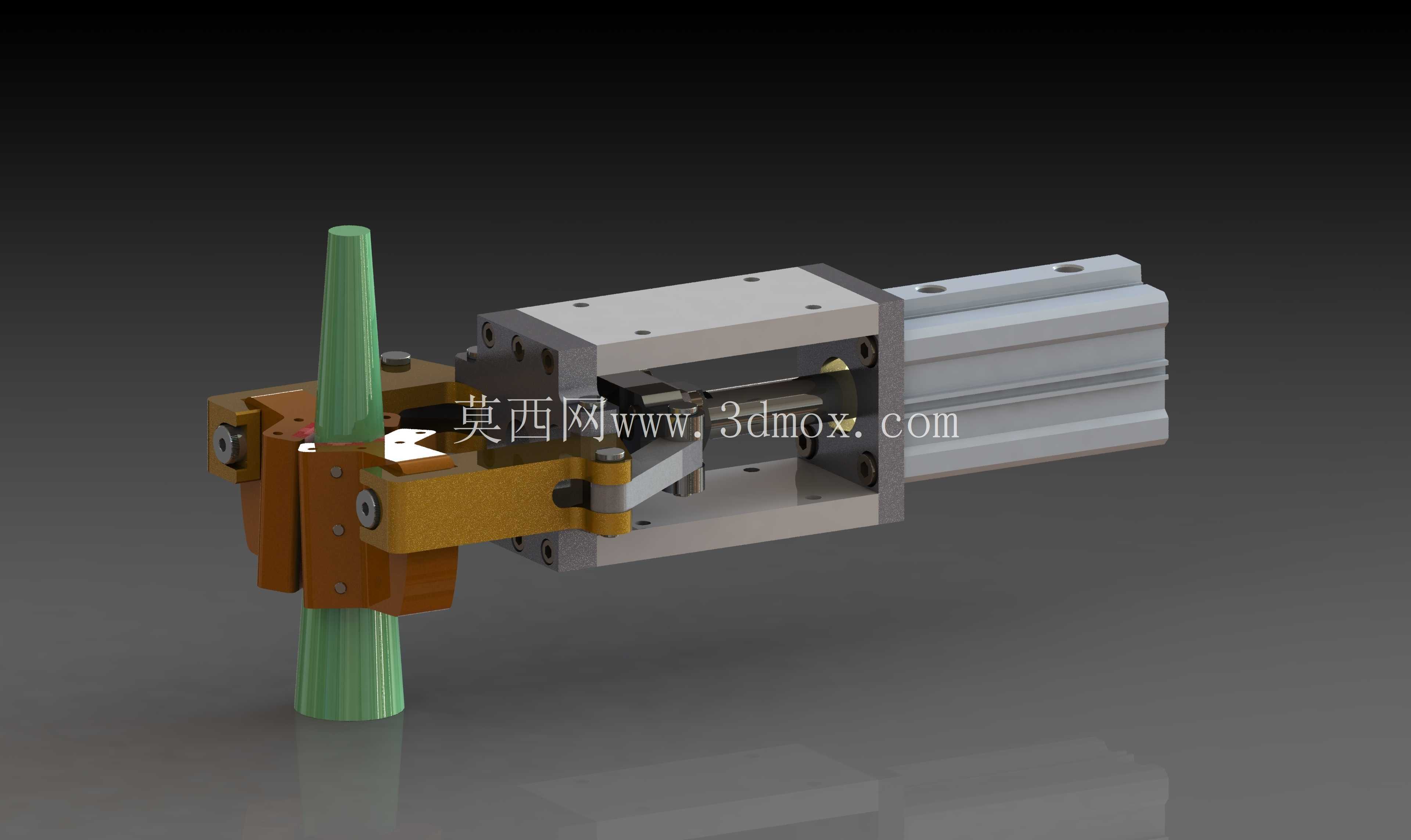

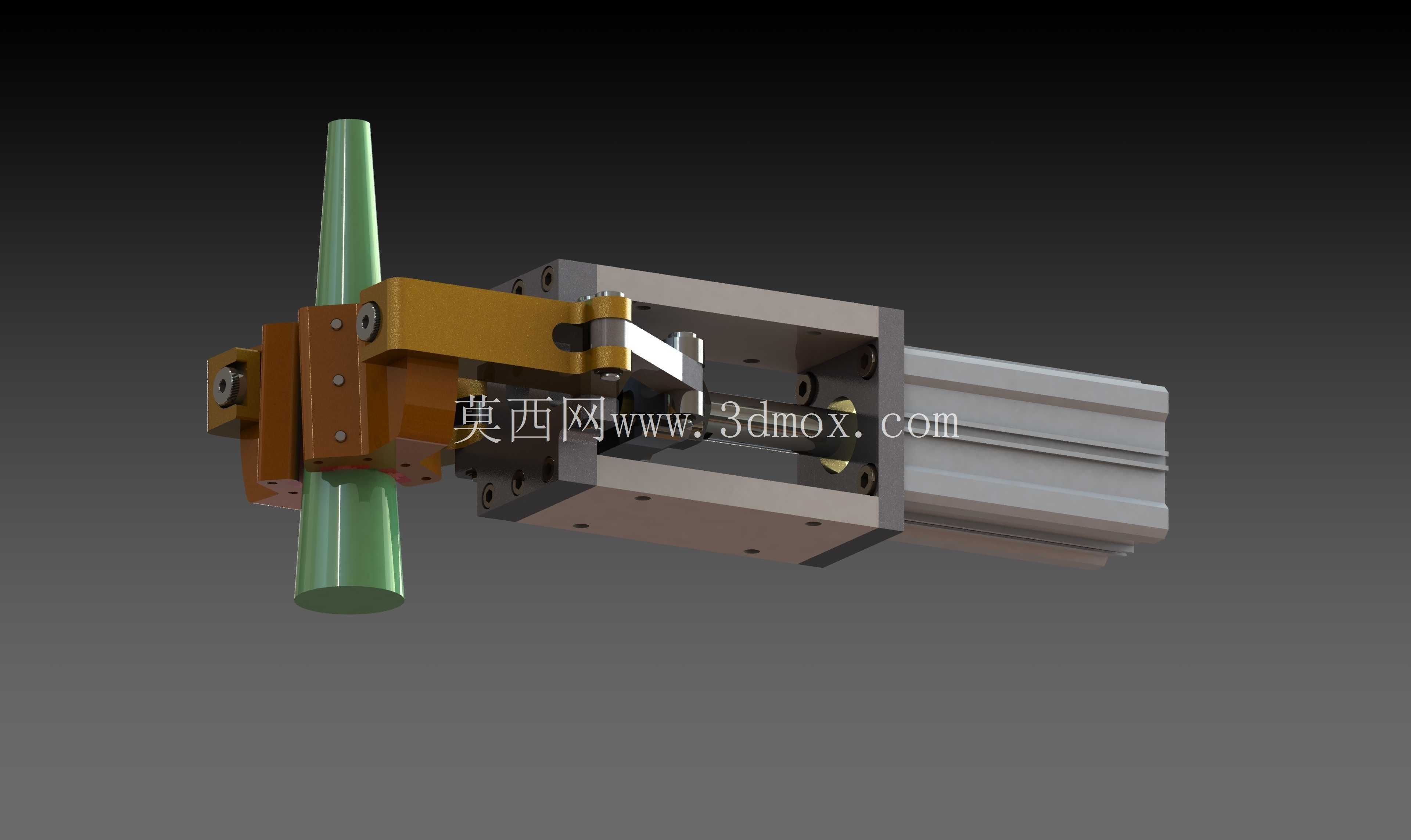

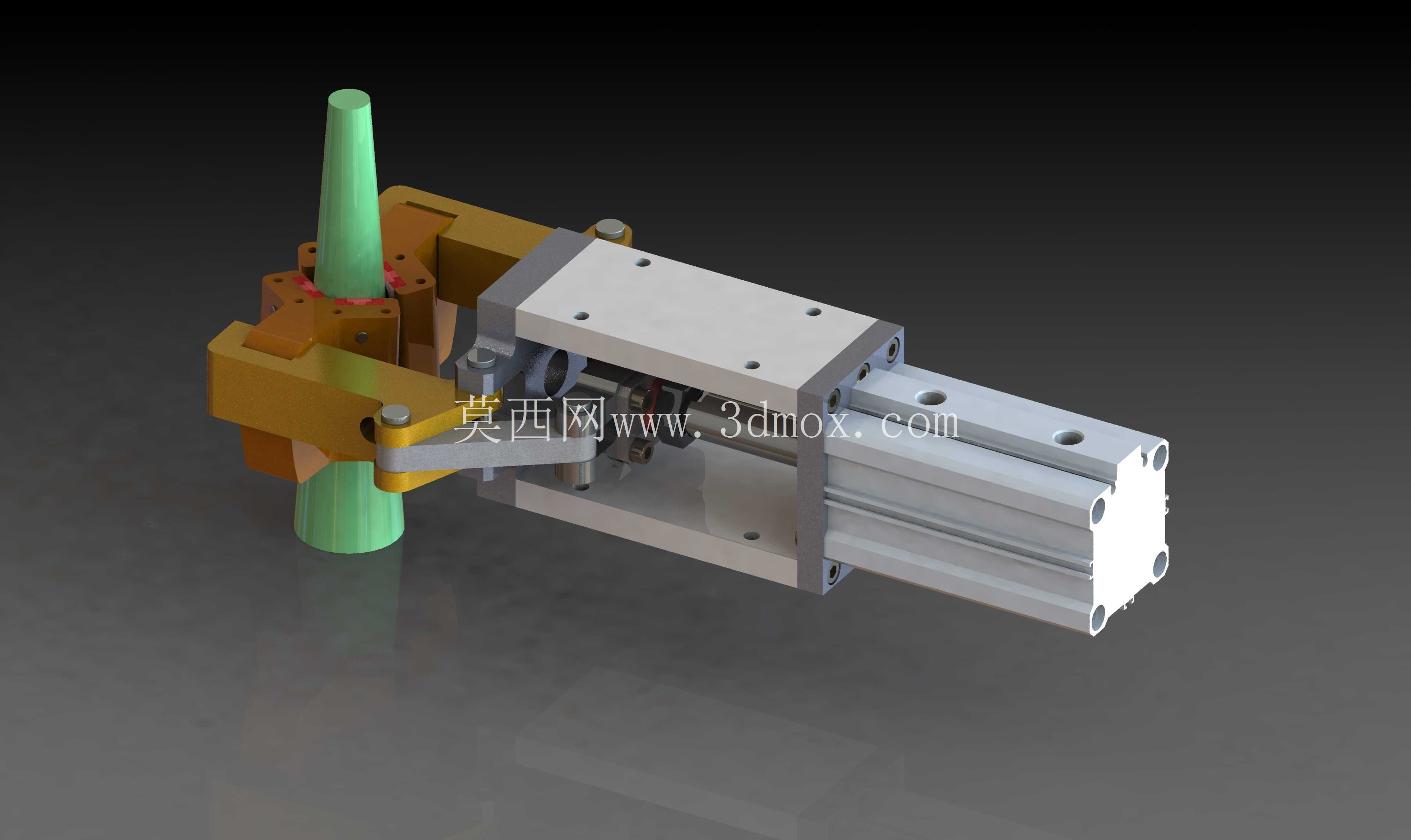

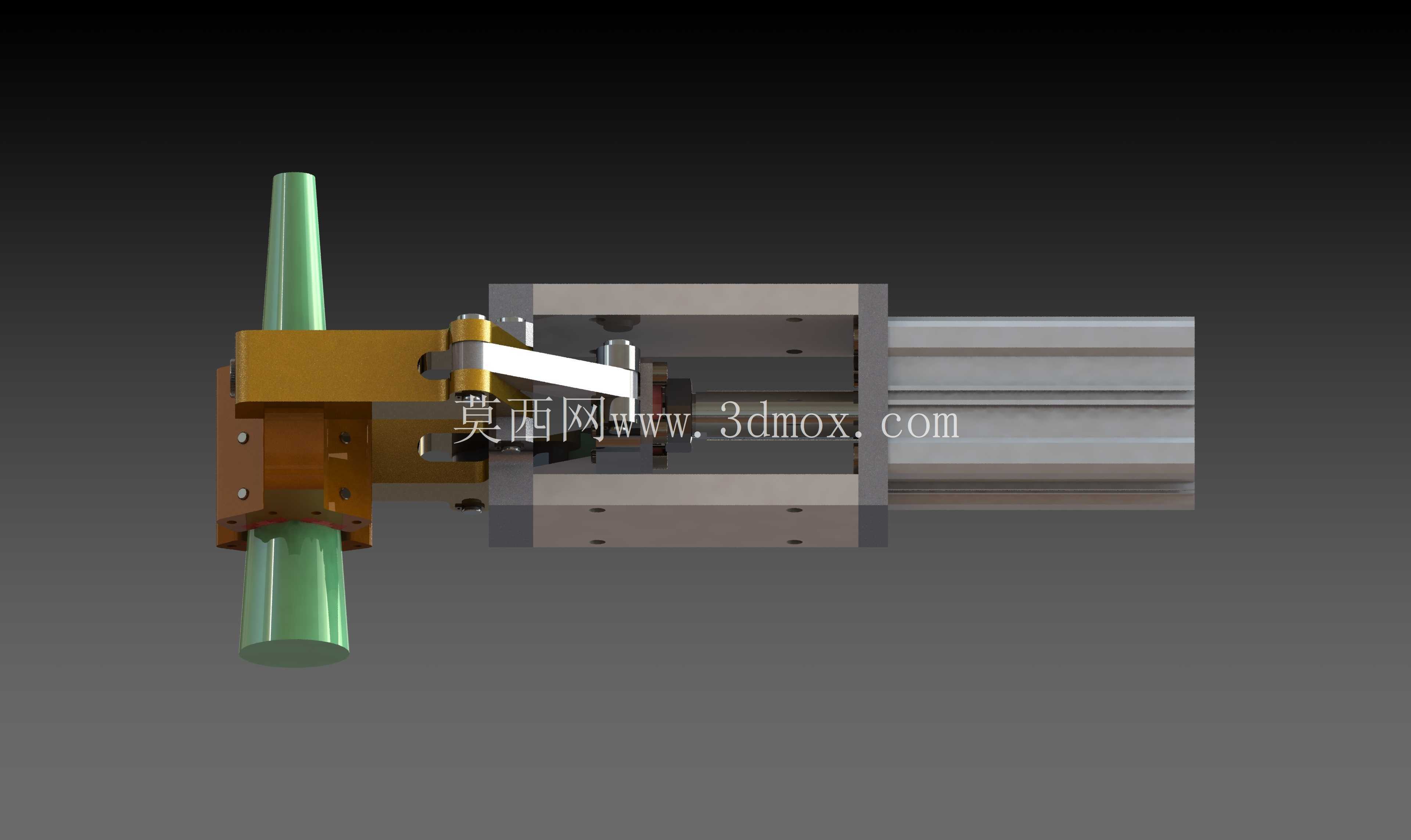

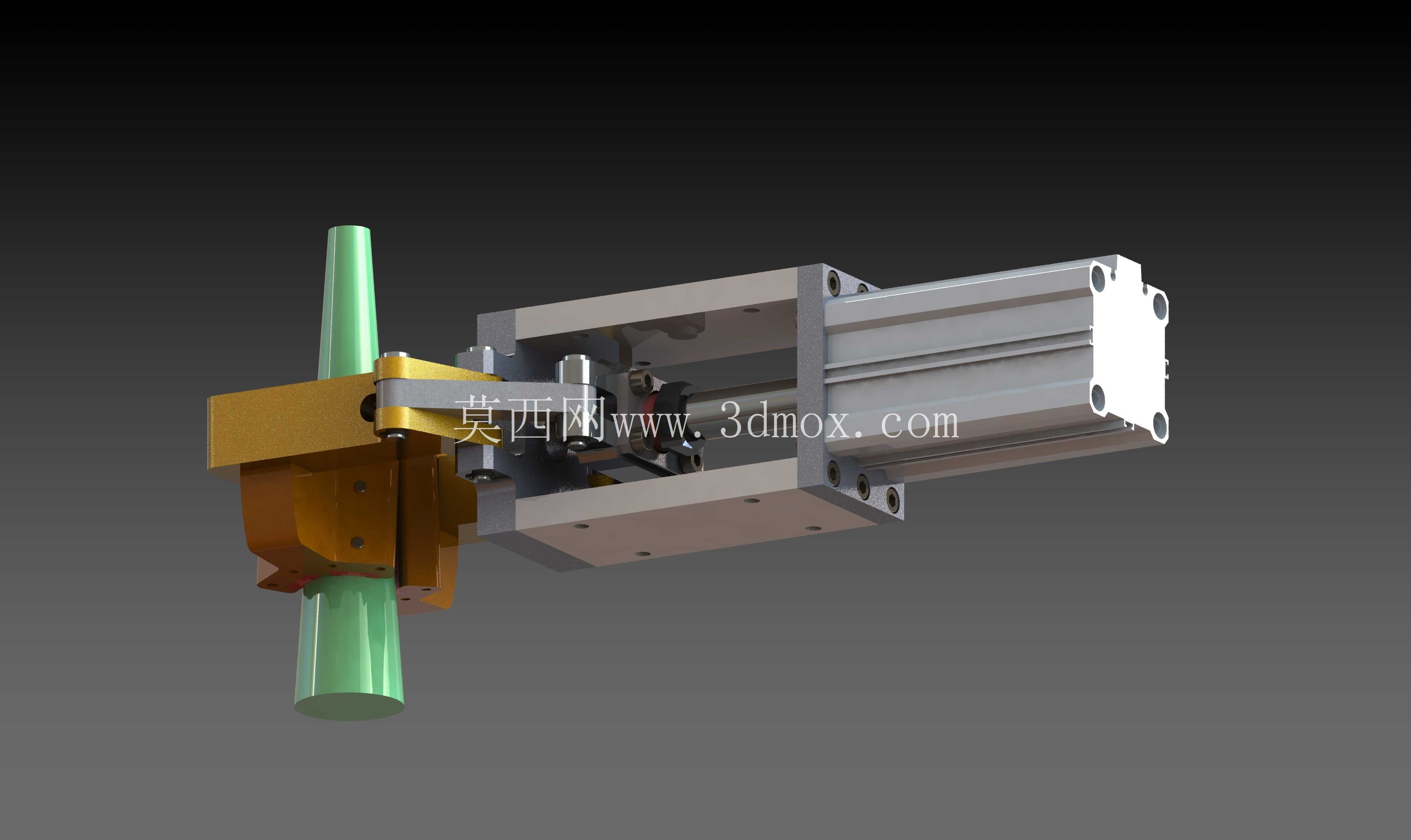

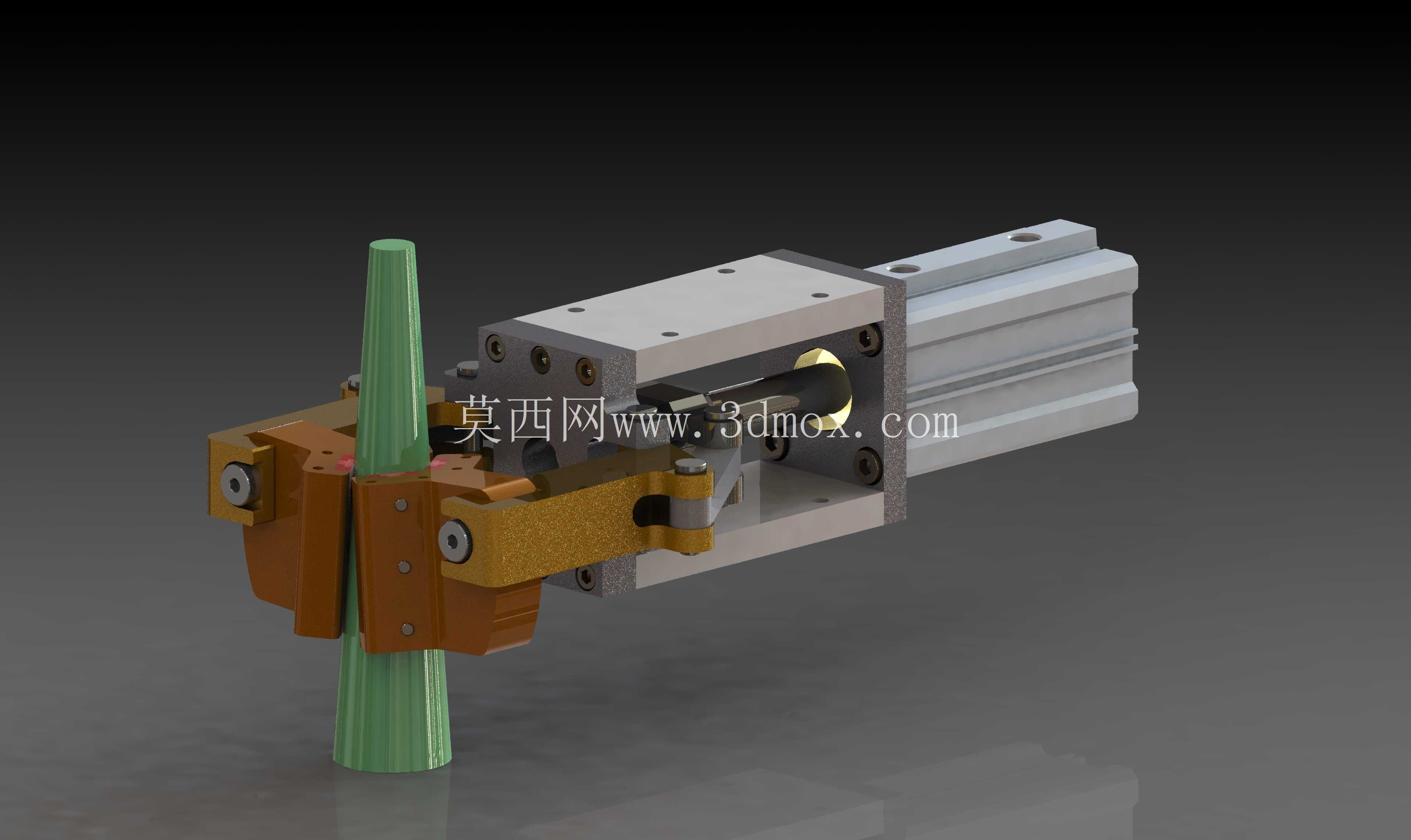

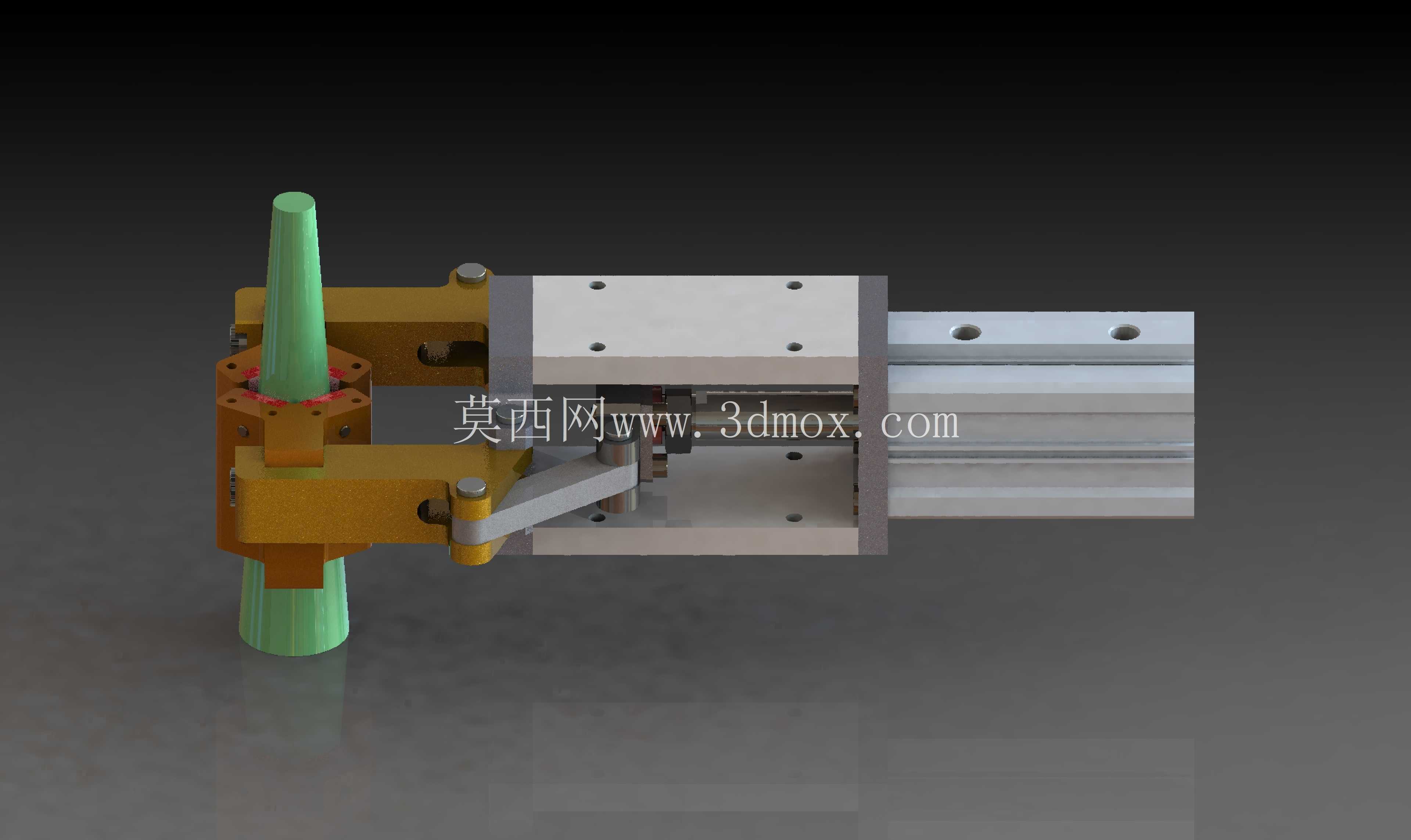

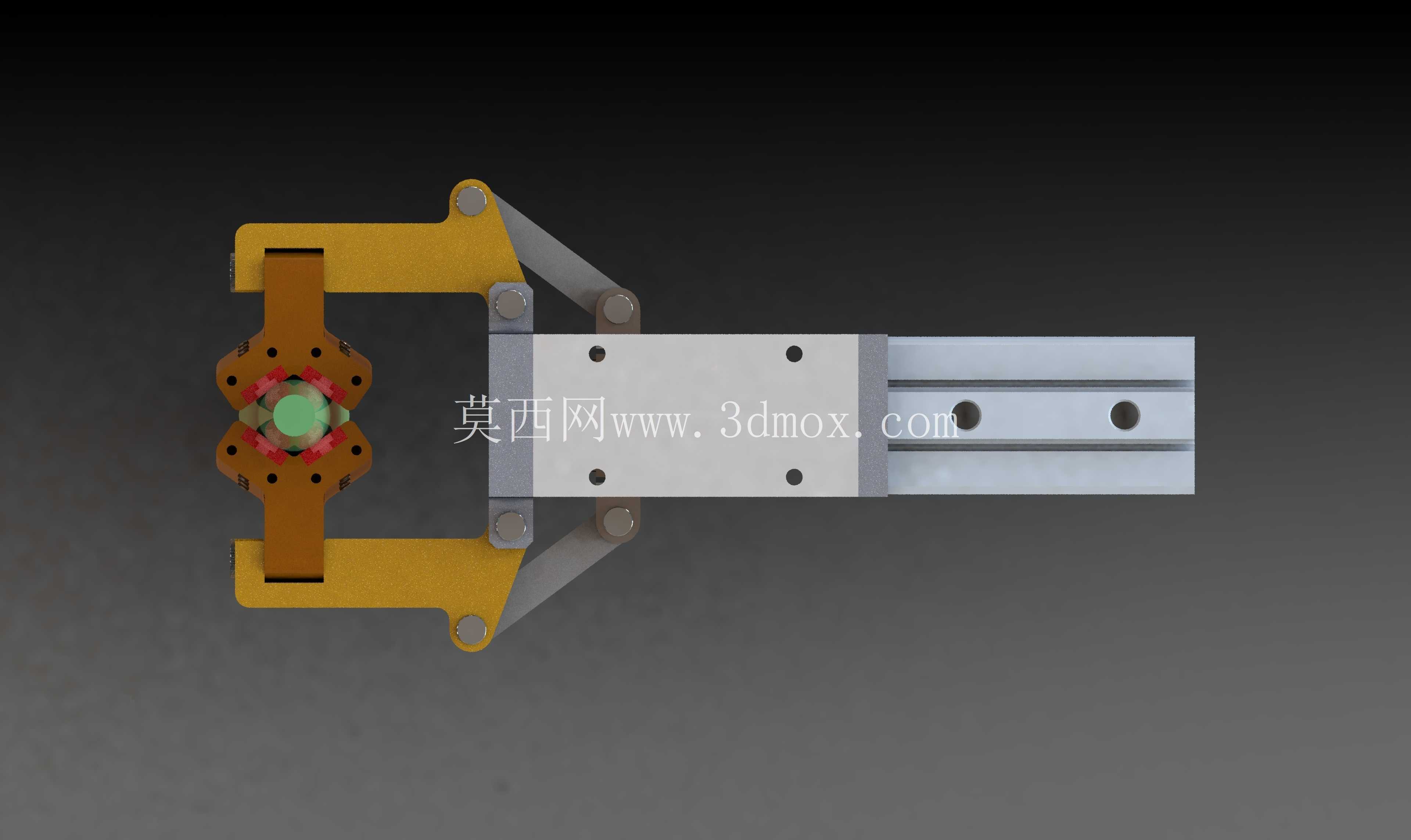

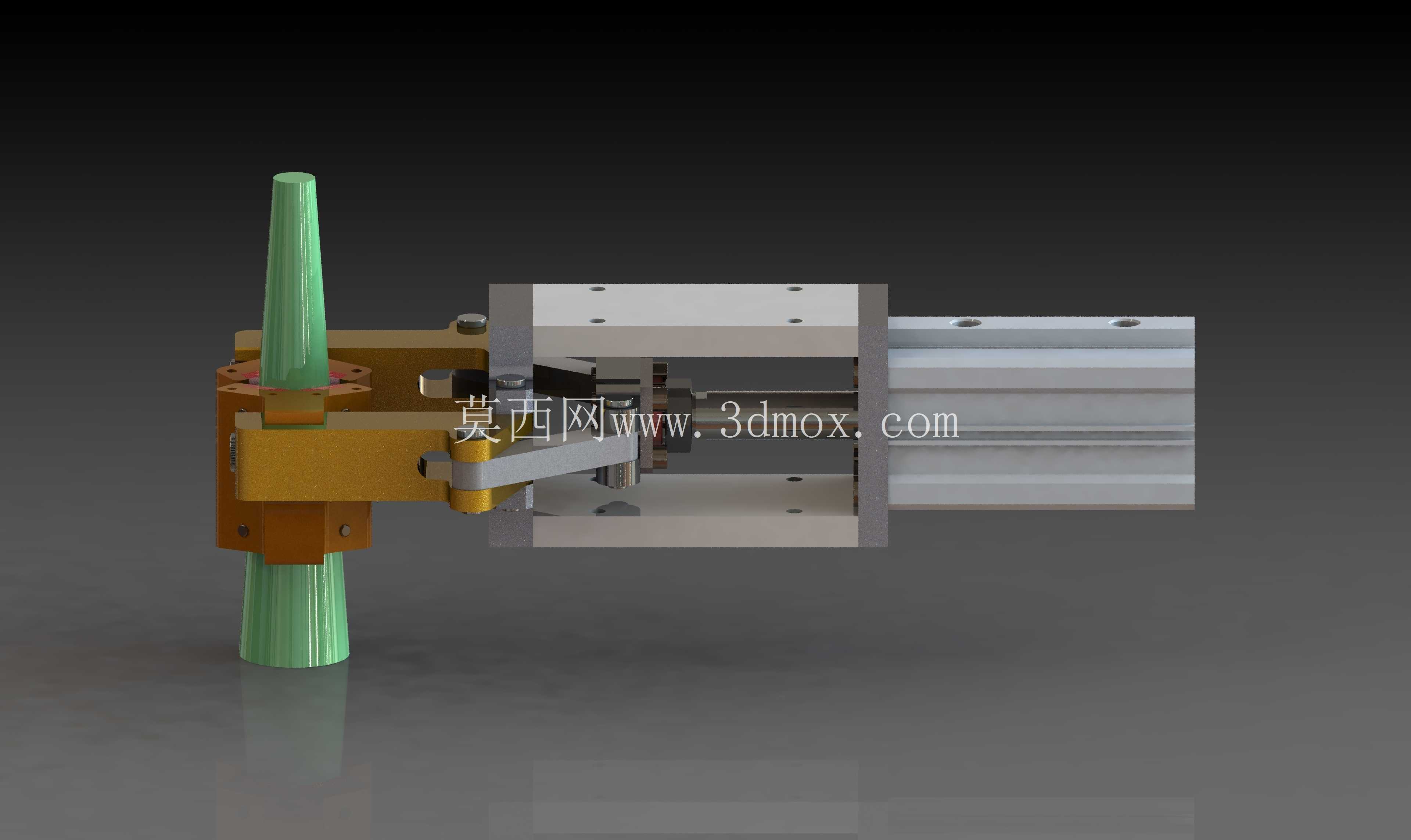

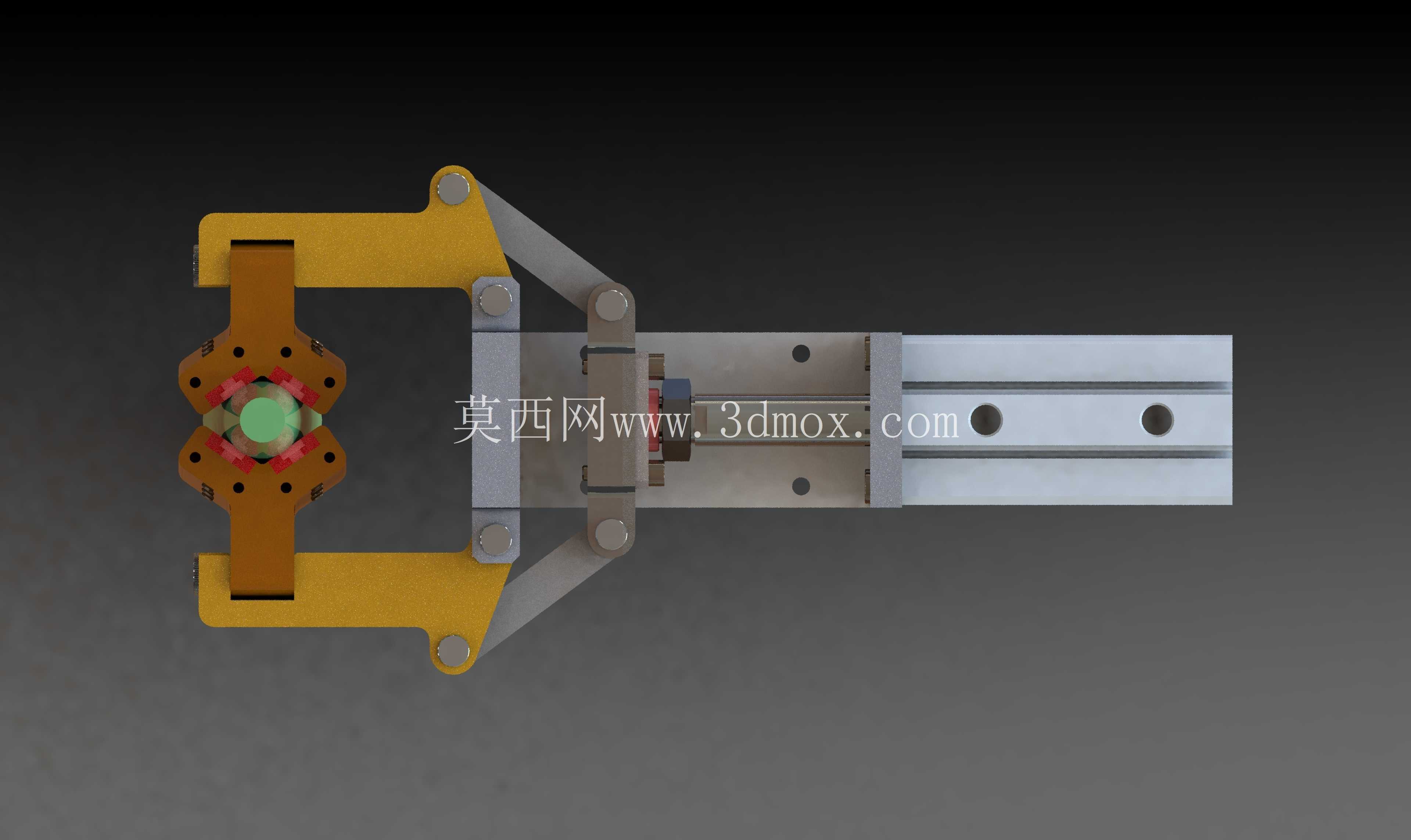

设计思路上，整体结构采用模块化分层布局，气缸作为核心动力源居中布置，动力通过两侧对称的曲柄连杆结构传递到夹爪指端，这种对称传动结构能够保证两侧夹爪的开合动作完全同步，不会出现单侧偏移导致的工件夹持偏斜问题。夹爪的主体连接座采用铝合金一体铣削加工，在保证结构刚性的前提下尽可能降低整体重量，减少机械臂末端的负载压力，运动部位的铰接点都采用带密封圈的深沟球轴承，转动间隙控制在0.02mm以内，长期往复运动不会出现明显的旷量，延长夹爪的维护周期。指端部分采用快换结构设计，只需要拆卸两颗固定螺丝就可以更换不同形状的夹指，适配异形工件的拾取需求，不需要整体更换夹爪主体，降低产线配件成本。

从安装边界与尺寸参数来看，这款夹爪的主体安装面预留了标准的工业机械臂末端法兰安装孔位，可直接适配负载5kg以上的水平多关节机器人、六轴工业机器人，也可安装在直线模组的滑台上完成直线方向的拾取动作。整体横向安装尺寸控制在180mm以内，纵向厚度不超过75mm，在狭窄的冲压机床模腔空间内也能完成伸入拾取动作，不会和机床模具、周边防护结构产生干涉。气缸的工作气压适配0.4-0.6MPa的常规工厂气源压力，不需要额外配置增压或减压元件，夹持力可通过气源压力在100N-300N范围内调节，针对不同重量的工件调整对应气压即可获得合适的夹持力，避免夹持力过大导致工件变形、或是夹持力不足导致工件脱落。夹爪的开合行程可通过气缸端部的限位螺栓做微调，针对小尺寸工件可缩小开合行程，缩短单次开合的动作时间，提升产线的运行节拍。

在实际选型适配过程中，需要注意夹爪的整体重量约1.2kg，搭配末端机械臂选型时需要将夹爪重量加上工件最大重量纳入负载计算，避免机械臂长期过载运行影响精度寿命。气源接入端采用标准M5螺纹接口，可直接搭配常规气动快插接头连接气管，气路配置建议搭配5μm精度的气源过滤器，避免杂质进入气缸内部导致密封件磨损漏气。铰接部位的润滑脂采用二硫化钼基润滑脂，可适应-10到60摄氏度的车间环境温度，不会因为高温出现润滑脂流失、低温出现凝固卡滞的问题，在常规工业车间环境下可实现300万次往复运动无故障运行。
