EMAX ES33系列RC航模数字舵机结构设计

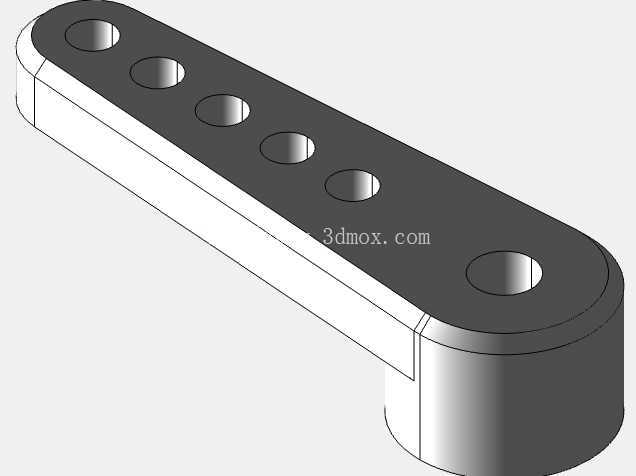

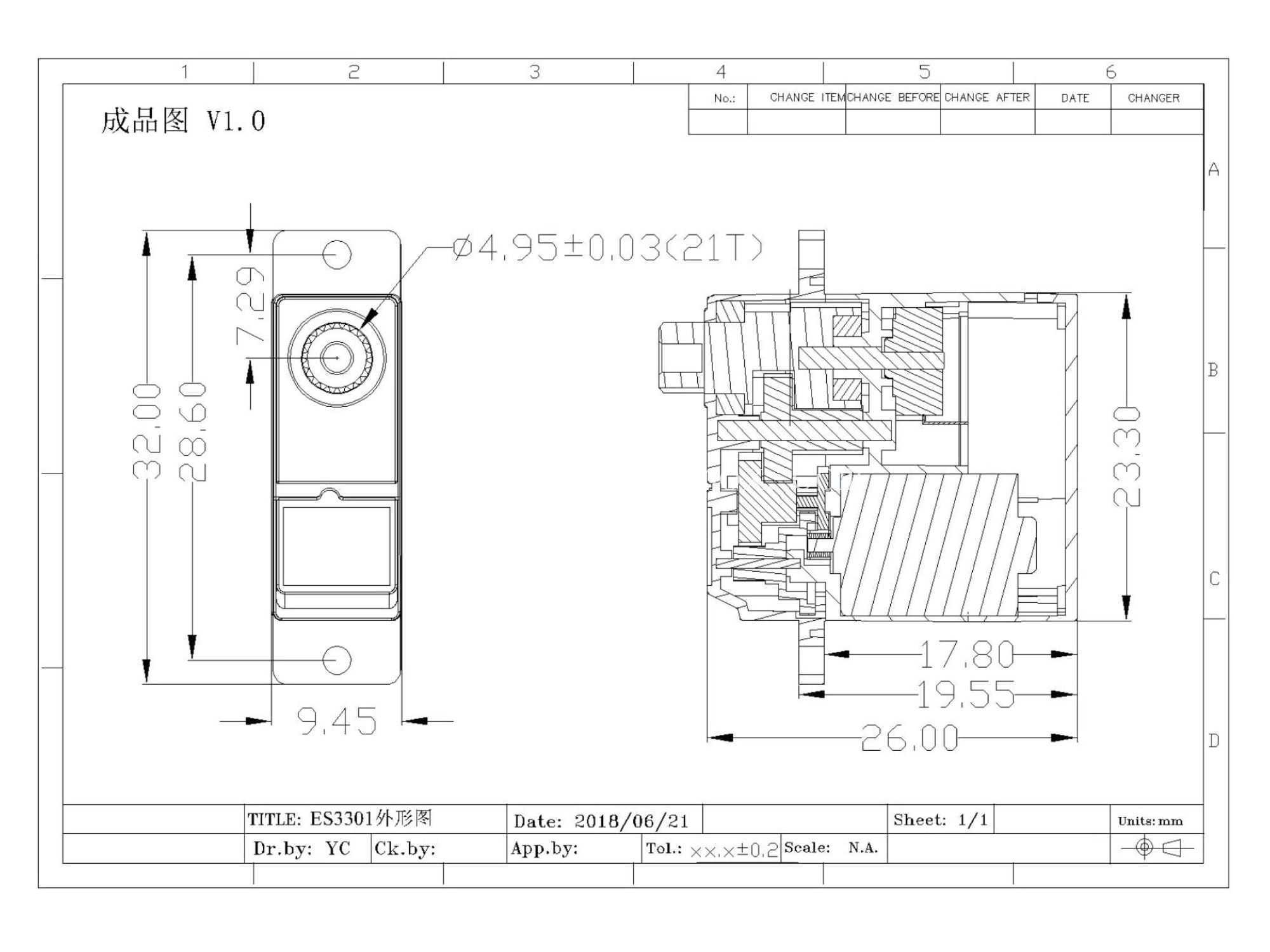

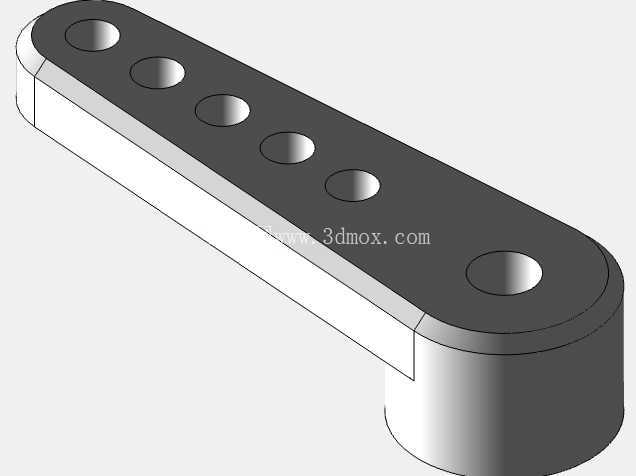

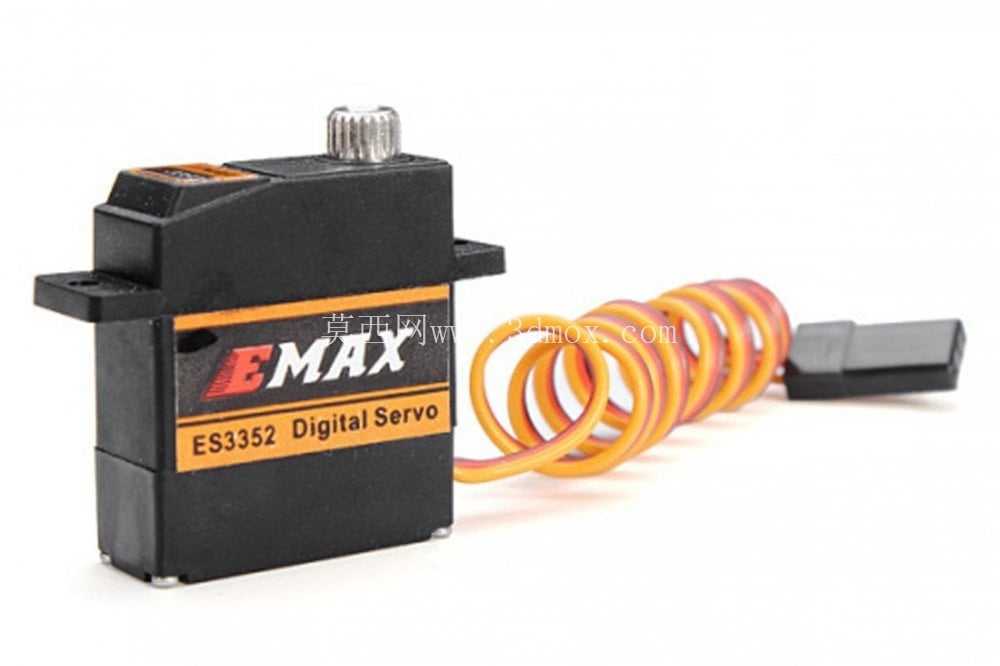

在航模、小型机器人关节、遥控机械装置的执行端选型中，舵机是占比极高的角度执行部件，EMAX ES33系列舵机的结构设计，完全围绕小型轻量化RC场景的安装与使用需求展开。先从安装边界说起，该系列舵机采用统一的通用外壳尺寸，主体为矩形塑壳结构，两侧伸出带安装孔的固定耳，安装孔位间距、耳片厚度都匹配主流航模机身、舵面安装位的标准尺寸，顶部输出轴为金属齿结构，轴伸长度、齿模数适配标准舵机摇臂的安装规格，不需要额外做转接件就能直接替换同规格的其他型号舵机，这也是通用外壳设计的核心初衷——降低选型替换的适配成本，不管是固定翼航模的副翼、升降舵控制，还是小型多旋翼无人机的云台舵机、小型仿生机器人的关节驱动，只要安装空间符合该系列的尺寸边界，就能直接装配使用。

从功能特性来看，该系列属于数字伺服舵机，相比传统模拟舵机，数字控制电路的加入让舵机的定位精度更高，死区范围更小，在舵面微调、小角度动作输出时不会出现抖动、迟滞的问题，金属输出齿的设计也提升了抗冲击能力，在航模做特技动作、关节负载突然变化时，不容易出现扫齿损坏的情况。舵机尾部引出的信号排线采用标准的三线制接口，分别对应电源、地、信号，线长预留了足够的布线余量，螺旋状的线身设计既可以在安装时拉伸调整长度，也能避免布线过程中出现线材弯折损坏的问题，接口规格匹配主流的航模接收机、机器人控制板的舵机接口，不需要重新做线就能直接插接使用。

设计思路上，该系列没有做冗余的复杂结构，所有结构都围绕小型化、轻量化、高可靠性三个核心点展开。外壳采用高强度工程塑料注塑成型，在保证结构强度的前提下尽可能压缩壳体壁厚，降低整体重量，这对于对重量极其敏感的航模场景来说至关重要，每一克的重量降低都能提升航模的续航与机动性能。内部的电机、减速齿轮组、控制电路板都做了紧凑的堆叠布局，把所有元器件都规整在矩形外壳的内部空间里，没有多余的突出结构，既避免了安装时与周边结构产生干涉，也能让外壳对内部元器件形成完整的防护，减少飞行过程中灰尘、震动对内部电路与传动结构的影响。输出轴位置做了金属衬套加固，避免长期转动过程中塑料轴孔出现磨损松旷，延长舵机的使用寿命。

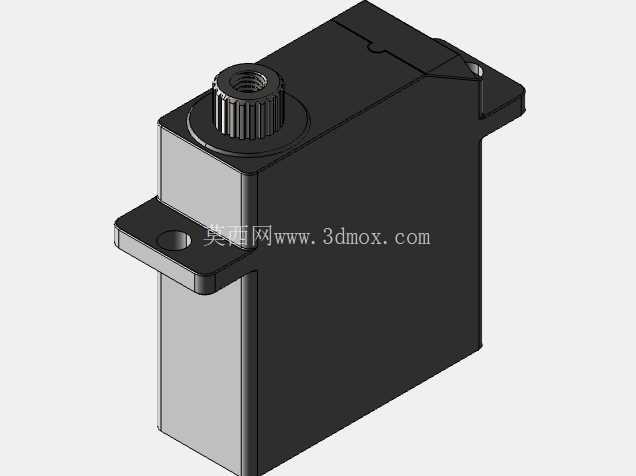

实际应用场景中，该系列舵机除了常规的固定翼航模舵面控制，还可以用在小型遥控车的转向机构、遥控船的舵角控制、小型机械臂的关节驱动、智能门锁的锁舌驱动等需要小角度精确控制的场景，只要负载扭矩、转动角度范围符合使用要求，就能通过标准PWM信号实现角度的精确控制。在做相关设备的结构设计时，直接调用该舵机的三维模型，可以提前在装配体中核对安装孔位、检查舵机摇臂转动时的活动空间是否与周边结构产生干涉，提前预留出线材的布线空间，避免实际加工装配时出现安装不上、动作卡滞的问题。模型还原了舵机的所有外部细节，包括外壳的分型线、标签位置、输出轴的齿形、排线的接口形态，在做整机装配仿真、渲染出图时都能直接使用，不需要再额外做细节修整，能有效提升结构设计阶段的工作效率，减少实物试装时的适配问题。
