带减速传动结构的舵机伺服执行组件

这套伺服执行组件的结构设计完全围绕小空间内的大扭矩输出需求展开，从实际装机场景倒推每一处结构的尺寸边界，在做结构拆解之前，先明确它的核心应用场景：这类组件常被用于小型机器人关节舵机、航模舵面驱动、小型自动化设备的点位执行工位，比如桌面级分拣机械的摆臂驱动、智能小车的转向执行、小型云台的角度调节机构，这些场景共同的需求是输出扭矩足够、角度控制精度可控、安装占位紧凑，同时能承受一定的径向负载，不会因为输出端带载就出现齿轮崩齿或者轴系偏移的问题。

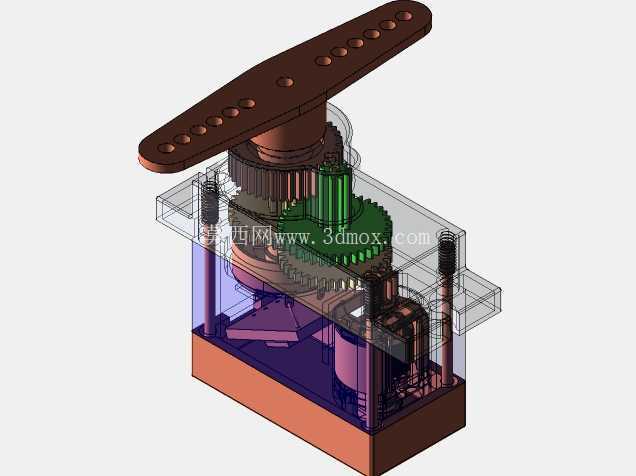

从结构布局来看，整套组件采用分层堆叠的设计逻辑，最下层是驱动电机与控制电路的容纳腔，腔室的尺寸刚好匹配微型直流驱动电机的外形，侧壁预留了电机固定柱的安装位，不需要额外加装固定支架就能把电机牢牢卡在腔体内，避免电机运转时的震动传递到上层减速结构，影响输出角度的控制精度。中层是多级齿轮减速组，这里的齿轮排布没有采用常规的同轴减速布局，而是根据腔体的横向空间做了错位排布，第一级是电机轴上的小模数金属齿，直接啮合第一级大直径尼龙齿轮，后续几级齿轮依次传递扭矩，每一级齿轮的轴孔都对应腔体上预铸的定位柱，定位柱的高度刚好承托齿轮的下表面，同时上层盖板压合之后，定位柱顶端刚好和盖板的定位槽贴合，把齿轮的轴向窜动量控制在0.1mm以内，既不会因为间隙过大出现齿轮啮合跳齿，也不会因为间隙过小导致齿轮转动卡滞。最上层是输出轴与摇臂安装位，输出轴采用金属嵌件设计，嵌件直接和最后一级减速齿轮固定在一起，避免塑料齿轮直接承受输出扭矩出现轴孔开裂的问题，输出端伸出上盖板的部分做了扁位结构，配套的摇臂安装孔对应扁位做了防呆设计，安装时不需要额外做周向定位就能保证摇臂的初始角度和电机的零位匹配，摇臂上沿长度方向均匀排布了多个安装孔，不同的安装孔位对应不同的输出力臂，现场调试时可以根据需要的摆角范围和输出扭矩选择对应的孔位固定连杆，不需要额外更换摇臂就能适配不同的负载需求。

在安装边界的设计上，整套组件的外壳两侧预留了贯穿的安装孔位，孔位的中心距是行业通用的标准尺寸，不管是安装在机器人的关节支架上，还是固定在航模的机身隔框上，都不需要重新打孔适配，直接用标准规格的螺丝就能完成固定。外壳的边角都做了R角过渡，避免安装时尖锐的边角划伤线材或者操作人员的手部，同时腔体的侧壁预留了走线槽，电机和电位器的线材可以顺着走线槽引出到腔体外部，不会被上层盖板压破线皮导致短路。输出端的摇臂摆动范围做了机械限位设计，腔体上盖对应摇臂的两个极限位置做了凸起的限位挡块，当摇臂转到最大摆角位置时会被挡块挡住，避免控制程序出现异常时摇臂过转打坏内部齿轮组，这个机械限位的角度刚好匹配常规舵机的最大摆动角度，不需要额外在控制程序里做软限位就能保证设备运行的安全性。

从实际使用的角度来看，这套结构的设计充分考虑了批量装配的工艺性，所有的齿轮和腔体结构都可以通过模具一次成型，装配时只需要依次把齿轮放到对应的定位柱上，扣合上盖板拧上固定螺丝就能完成整机组装，不需要额外的涂胶或者焊接工序，能有效降低批量生产的装配成本。内部的电位器安装位和最后一级减速齿轮做了同轴联动设计，齿轮转动时会直接带动电位器转动，实时反馈输出轴的当前角度，配合外部的控制电路就能实现精确的角度闭环控制，不会因为负载变化出现角度漂移的问题。整套结构的尺寸控制非常紧凑，在有限的腔体空间内整合了驱动、减速、反馈、输出所有功能模块，不需要额外搭配减速箱或者反馈元件就能直接作为独立的执行单元使用，对于做小型机器人或者自动化执行机构的结构工程师来说，直接套用这套结构就能快速完成执行端的设计，不需要从零开始做减速组的排布和轴系的强度校核，能大幅缩短项目的研发周期。在做结构强度校核的时候，每一级齿轮的模数选择都经过了扭矩匹配计算，第一级高速级齿轮采用金属材质，承受电机输出的高转速低扭矩，后续低速级齿轮采用自润滑的尼龙材质，在保证强度足够的前提下降低运转噪音，同时不需要额外添加润滑脂就能保证长时间运转的顺畅性，避免润滑脂溢出污染周边的设备结构。
