开源四旋翼固定翼复合Condor无人机结构

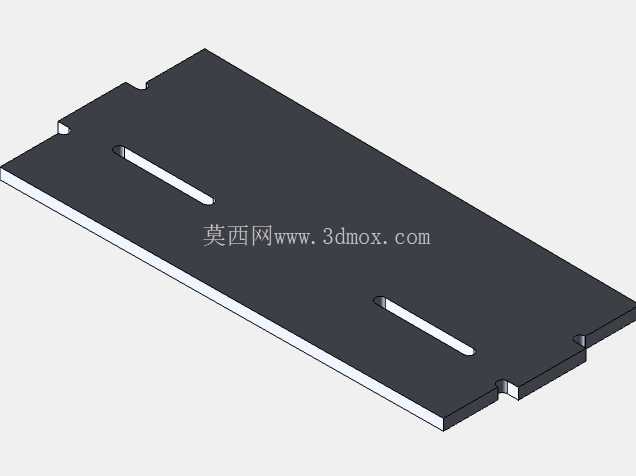

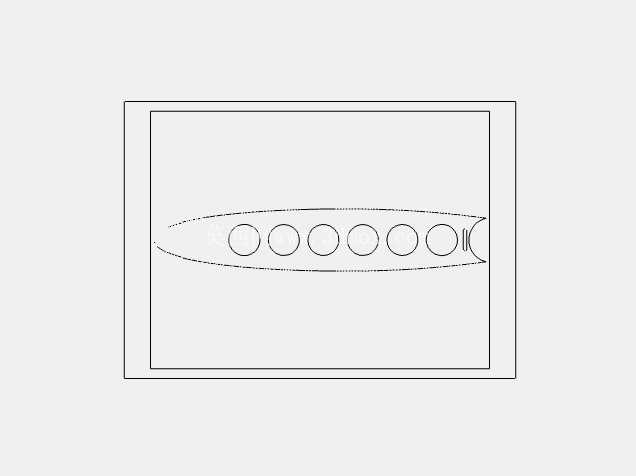

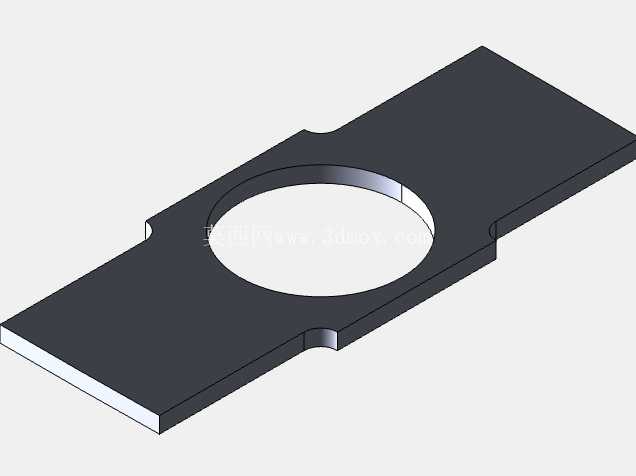

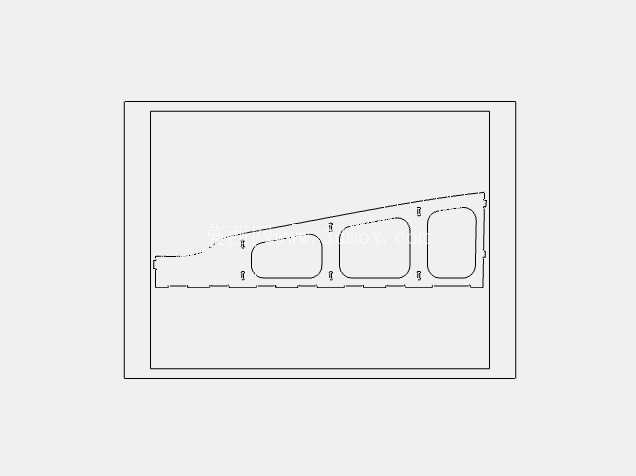

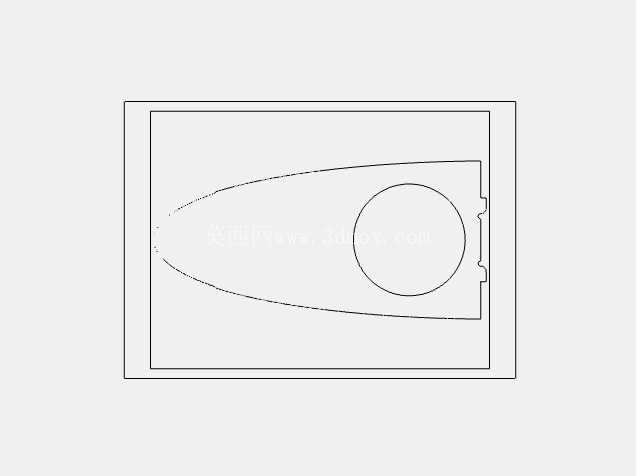

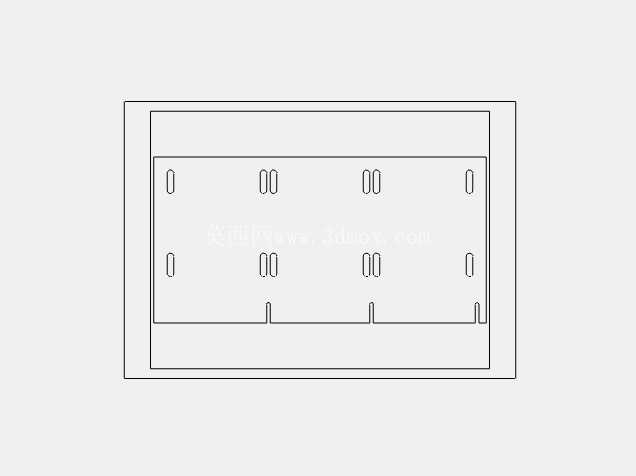

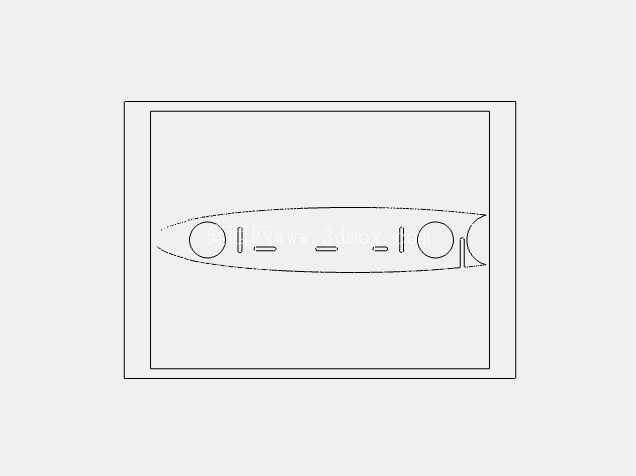

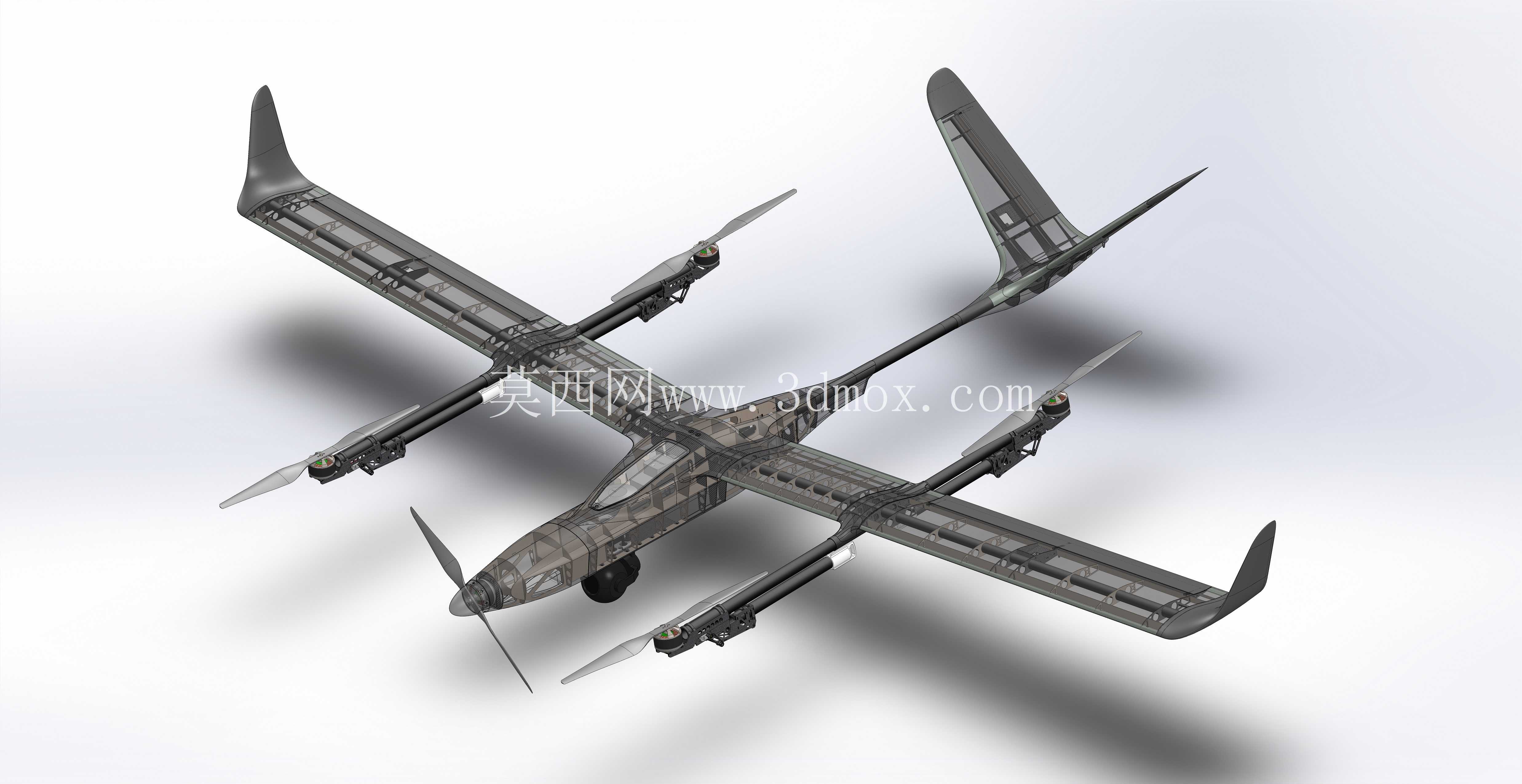

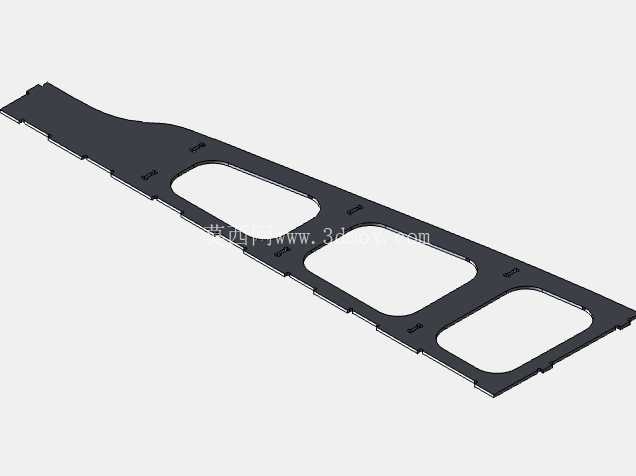

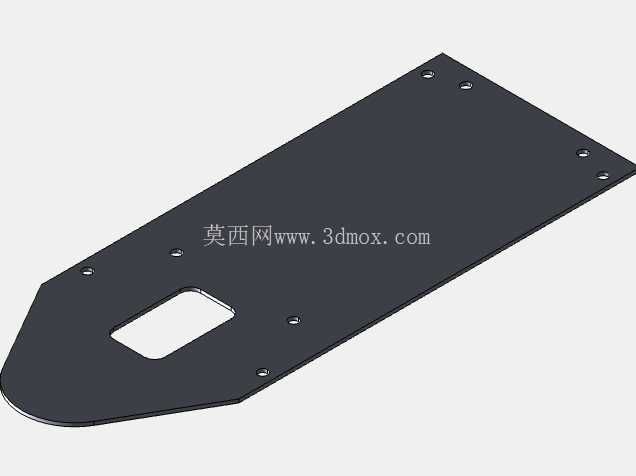

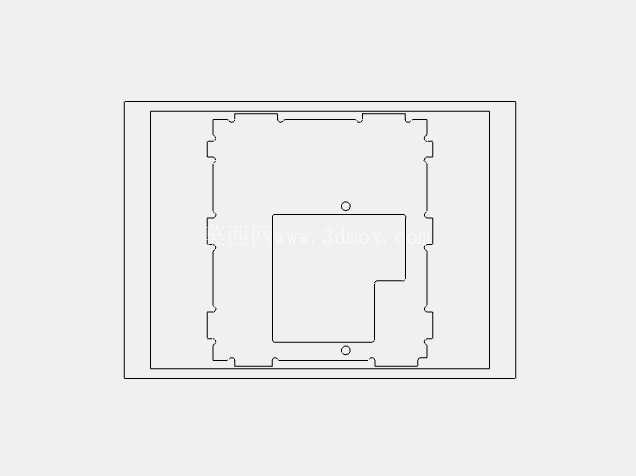

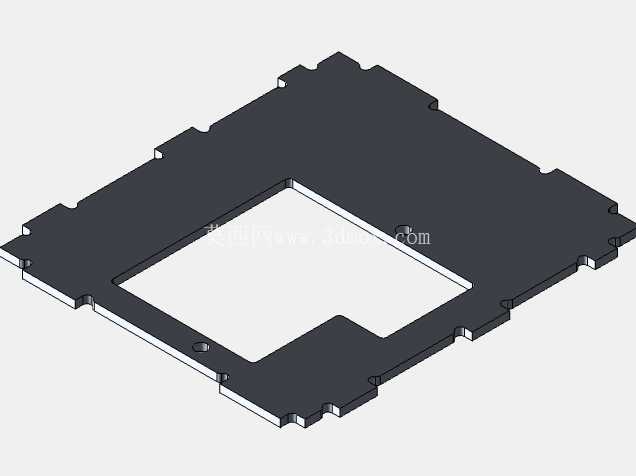

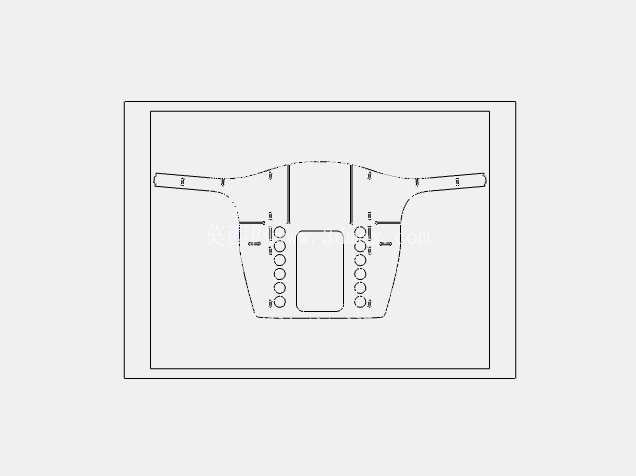

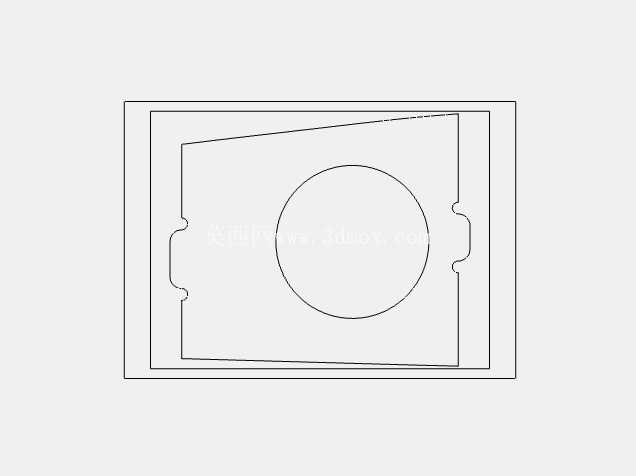

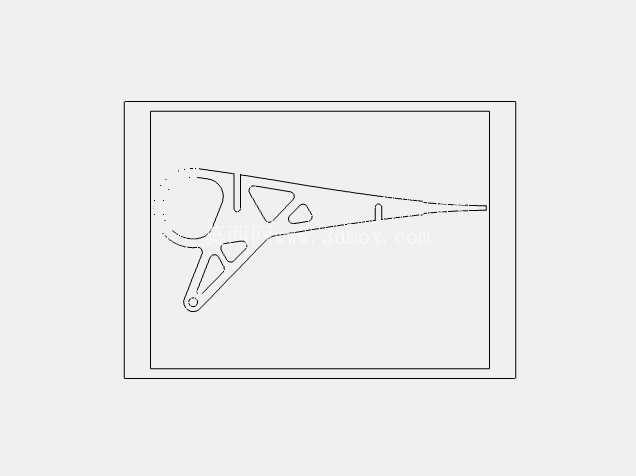

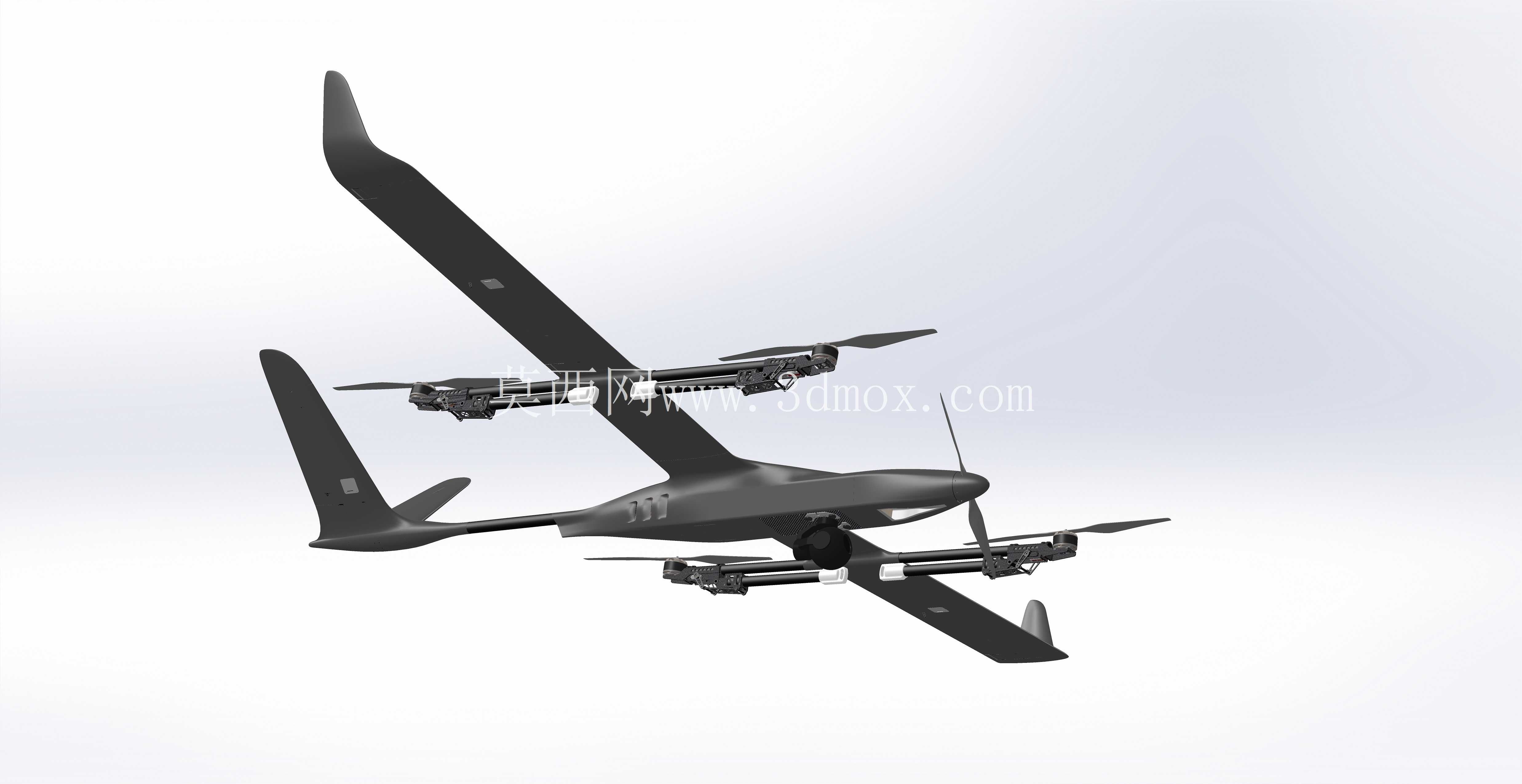

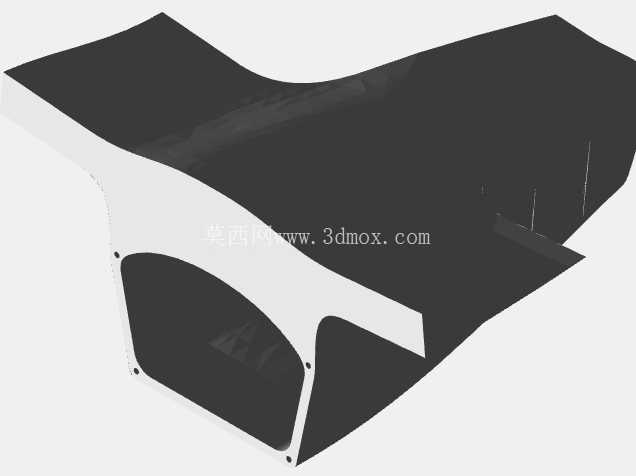

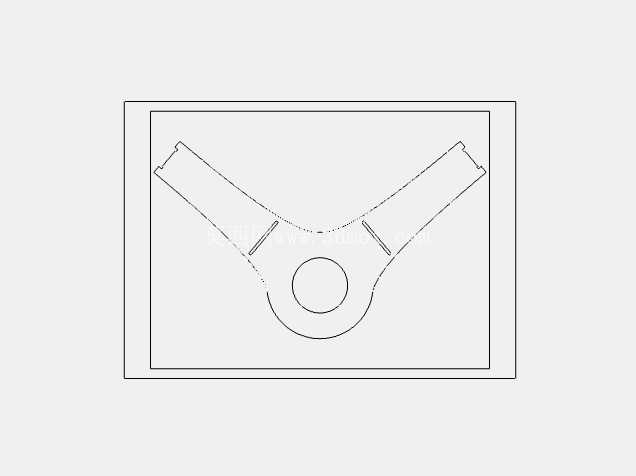

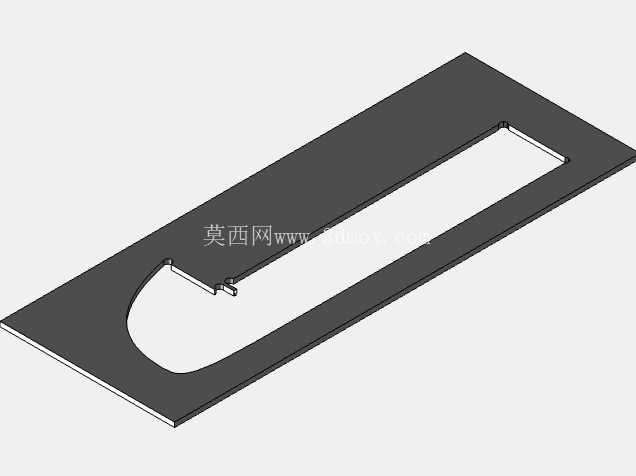

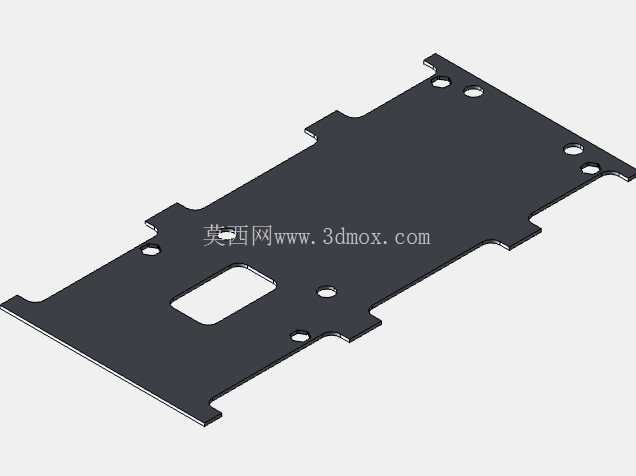

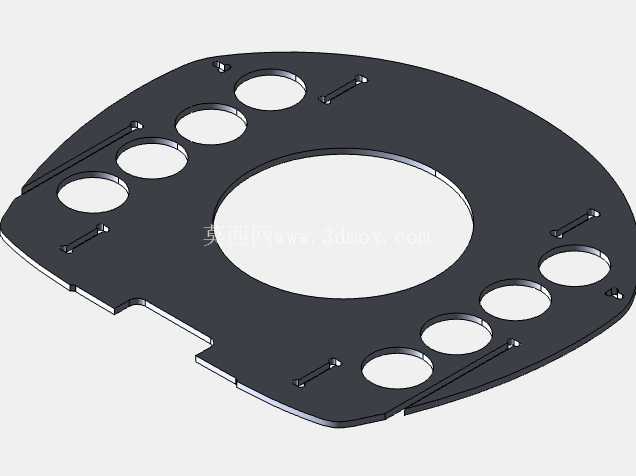

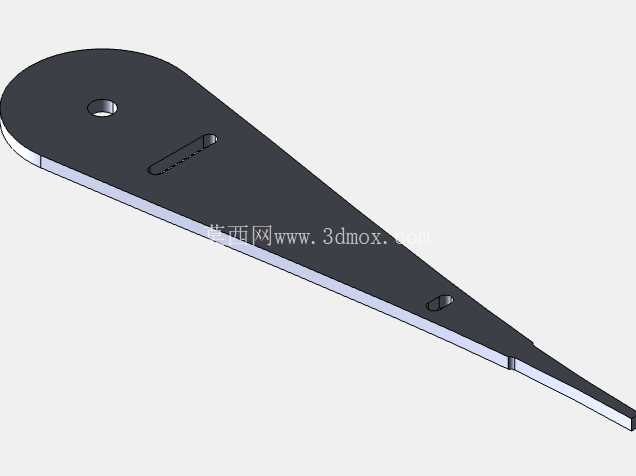

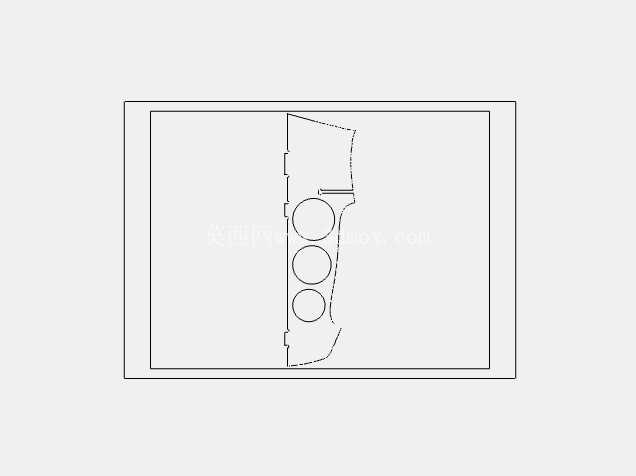

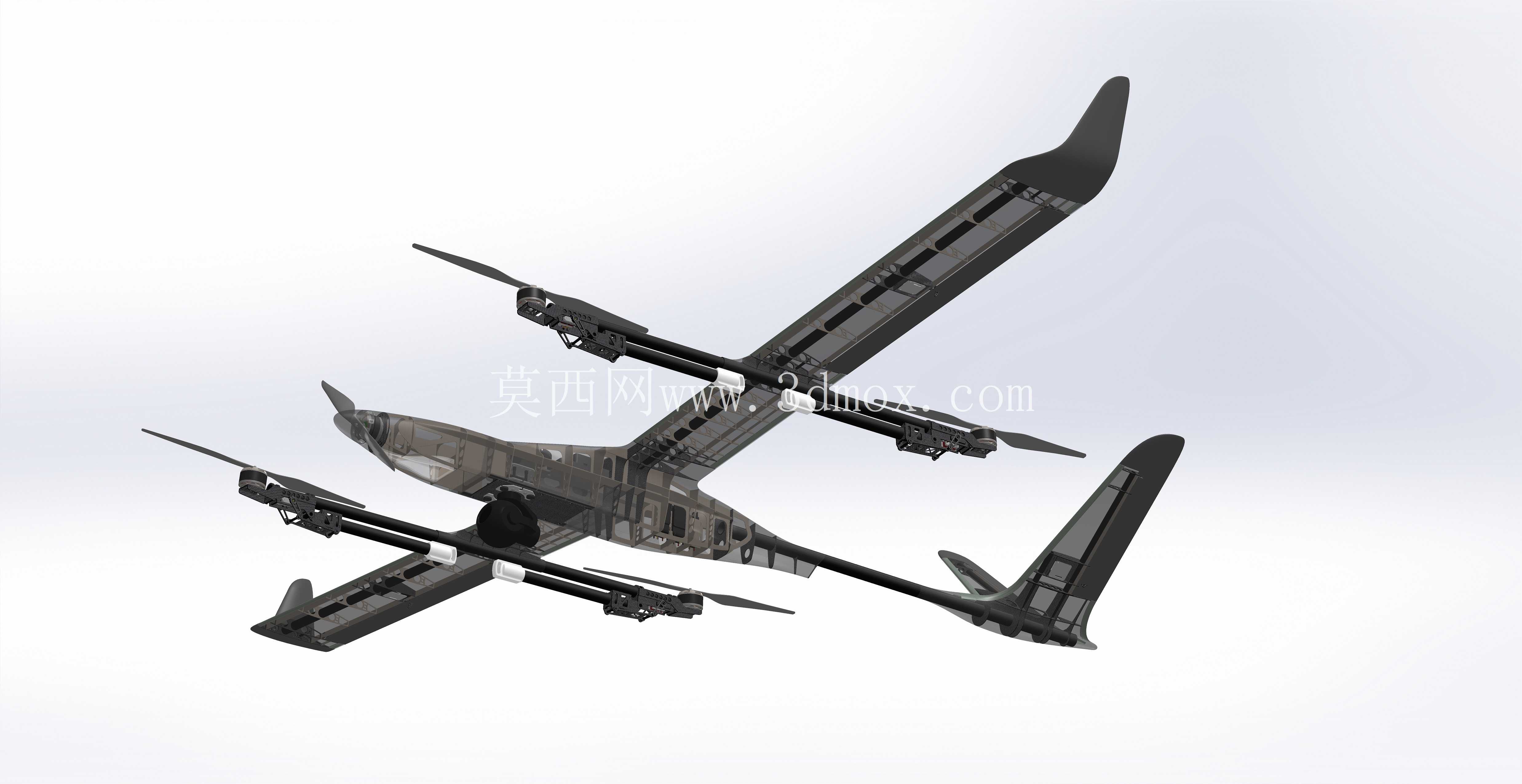

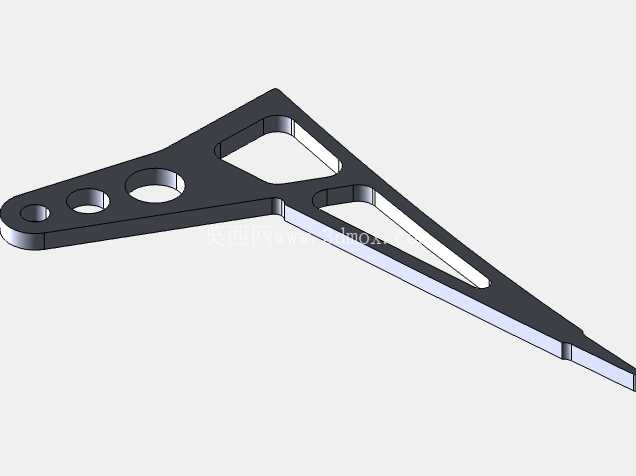

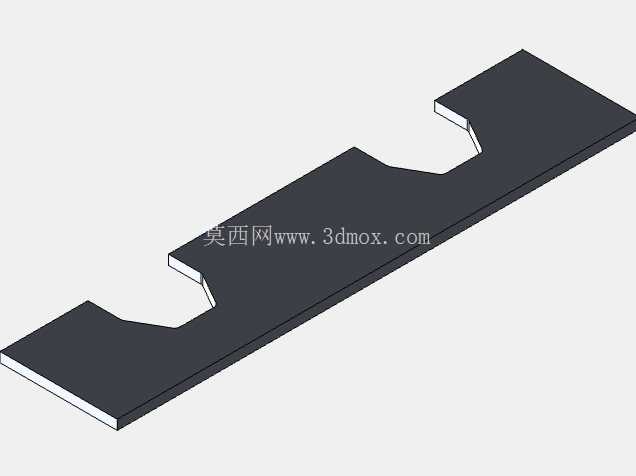

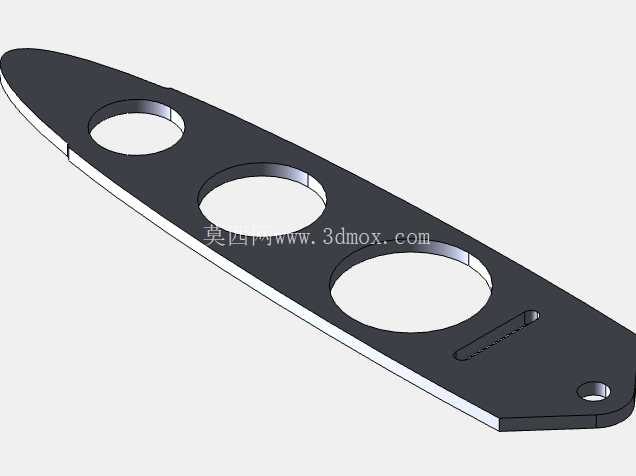

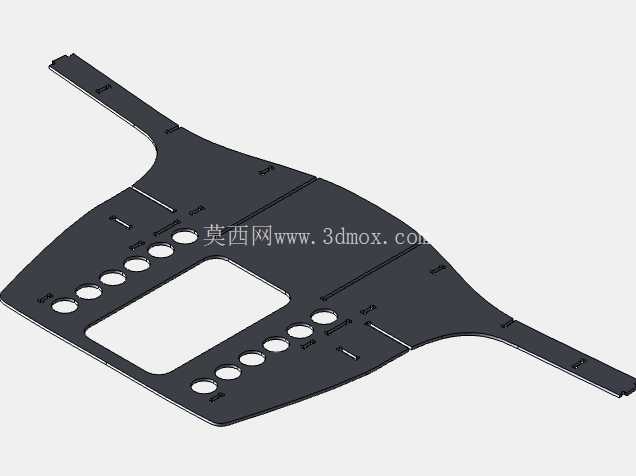

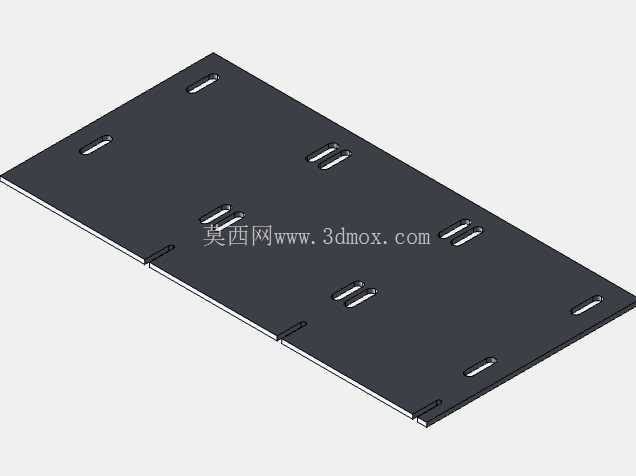

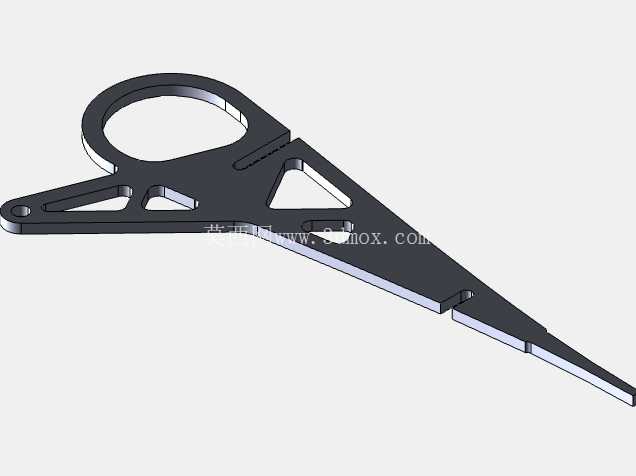

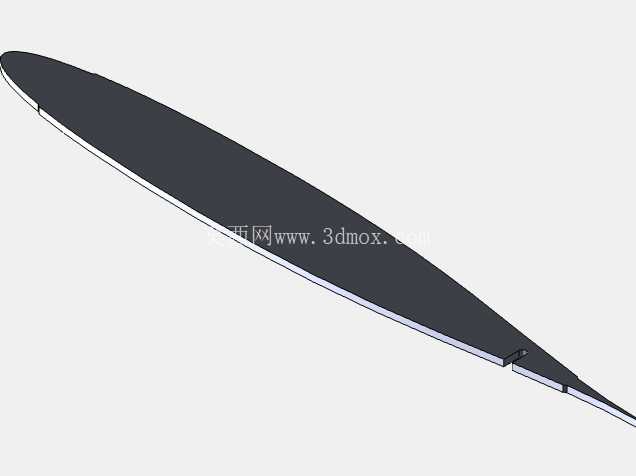

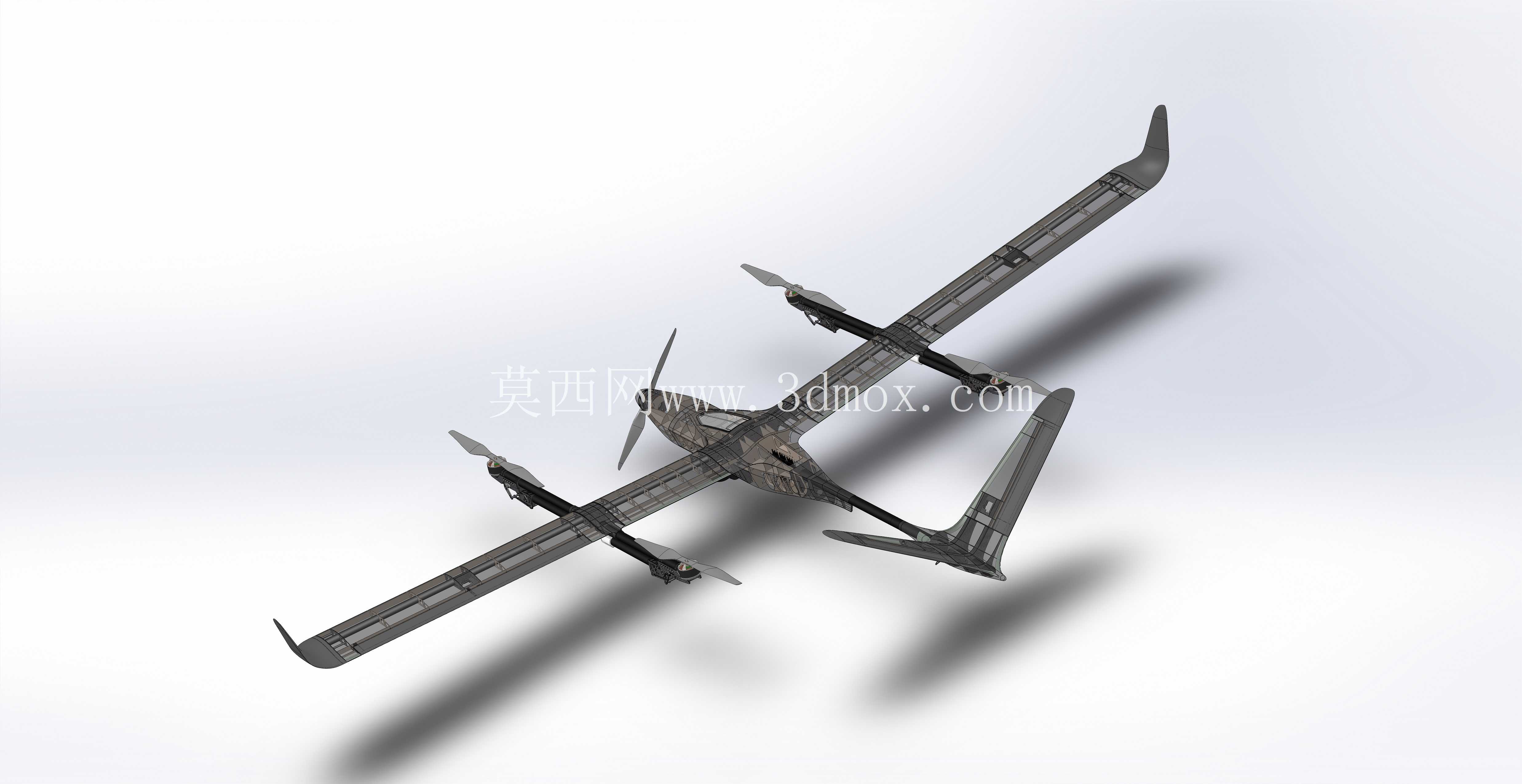

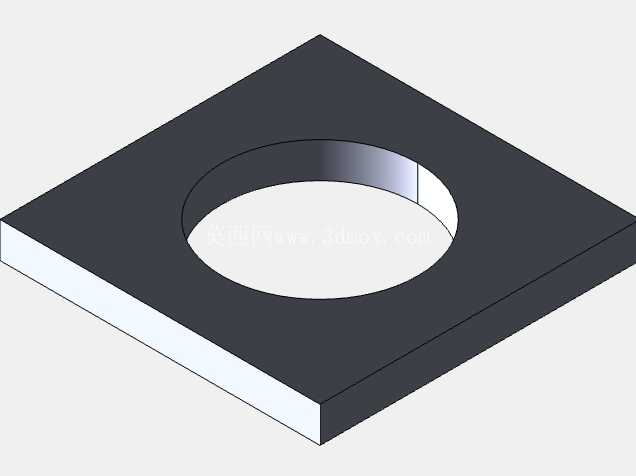

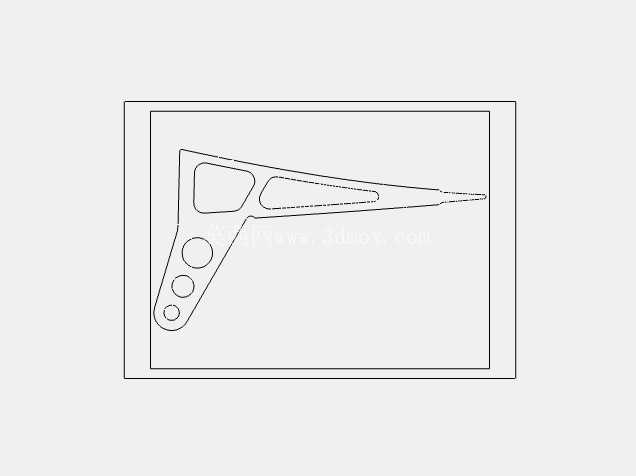

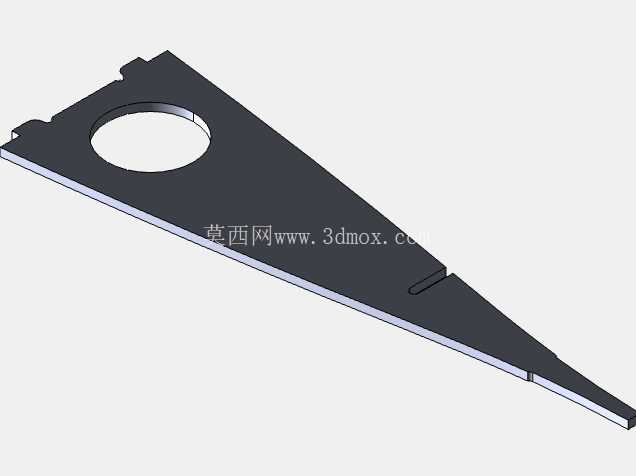

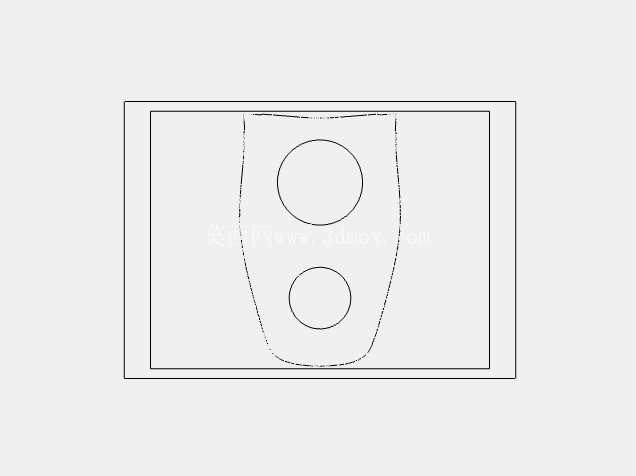

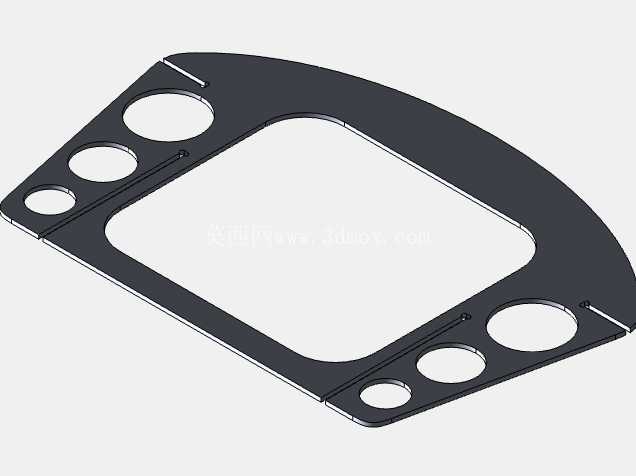

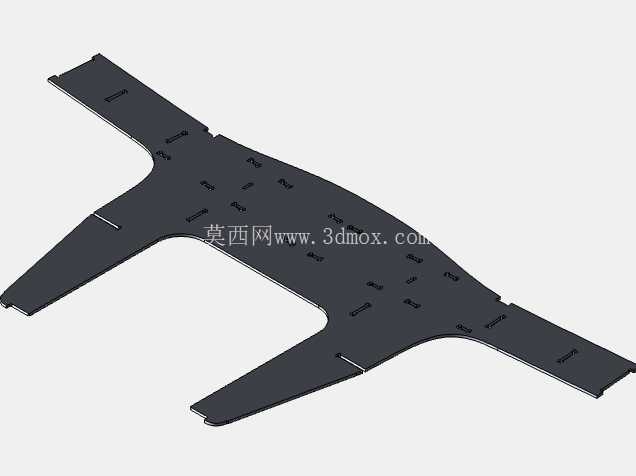

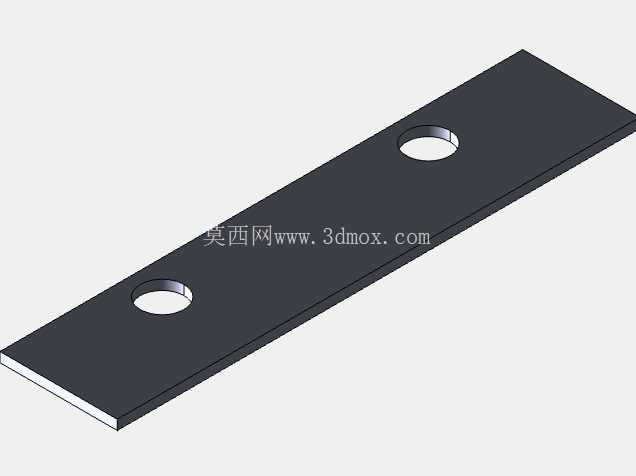

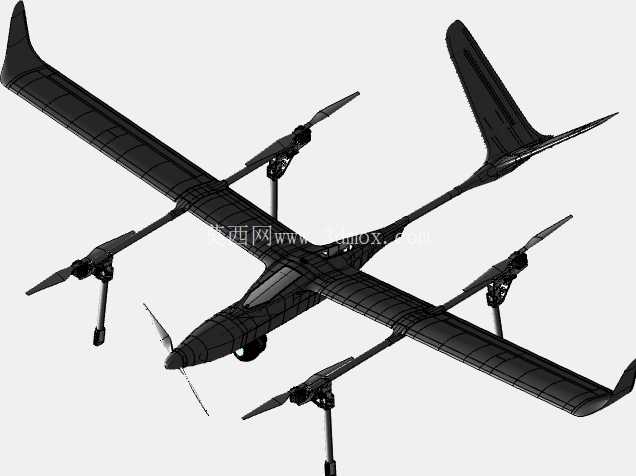

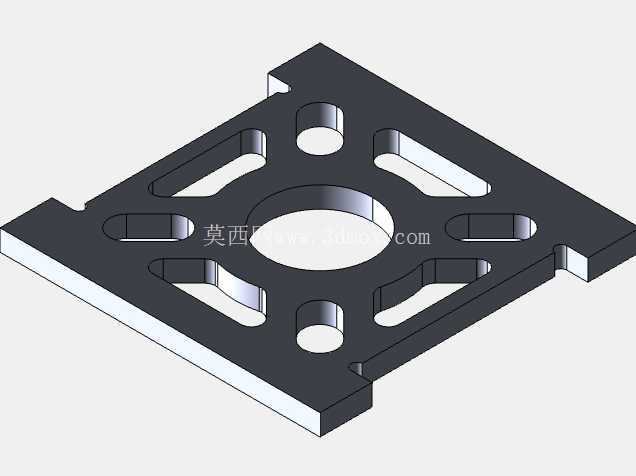

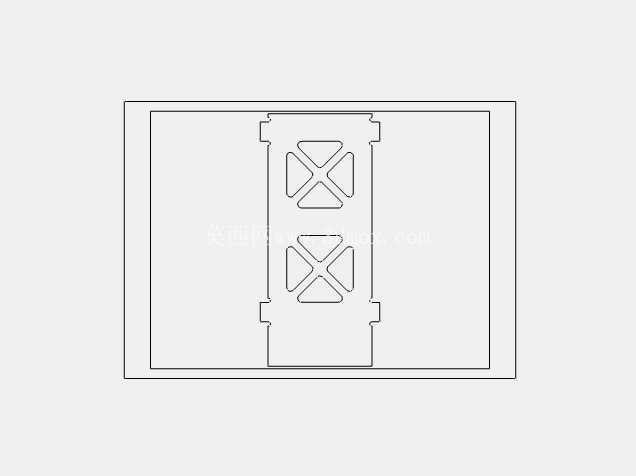

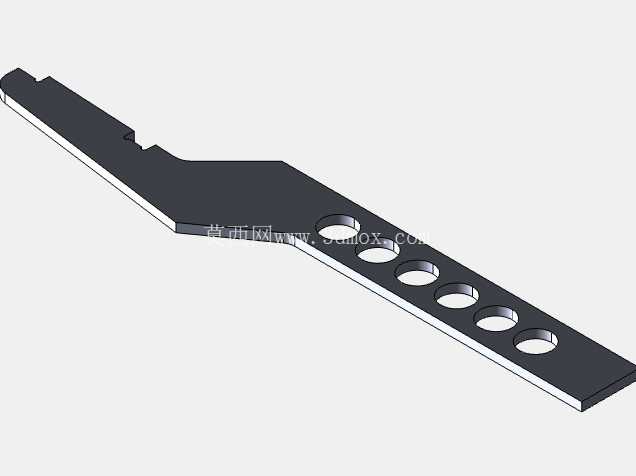

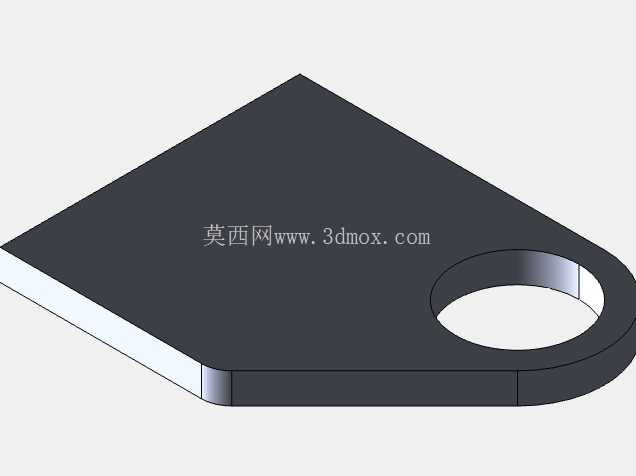

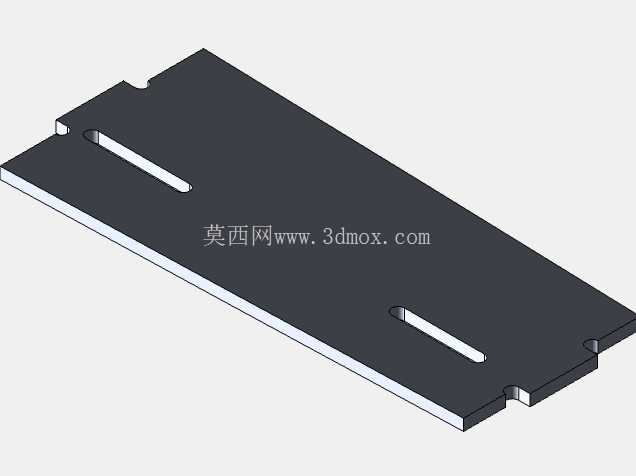

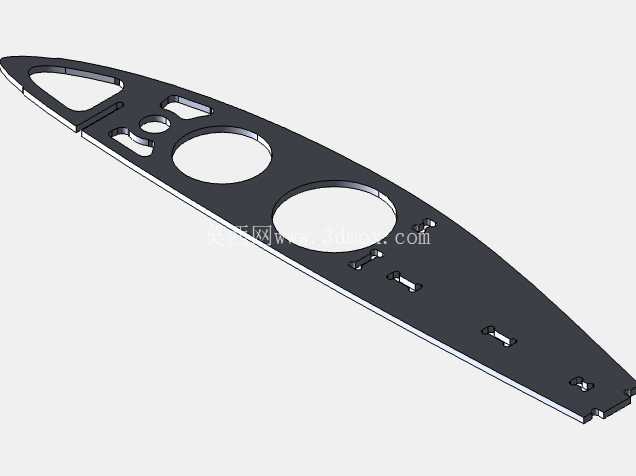

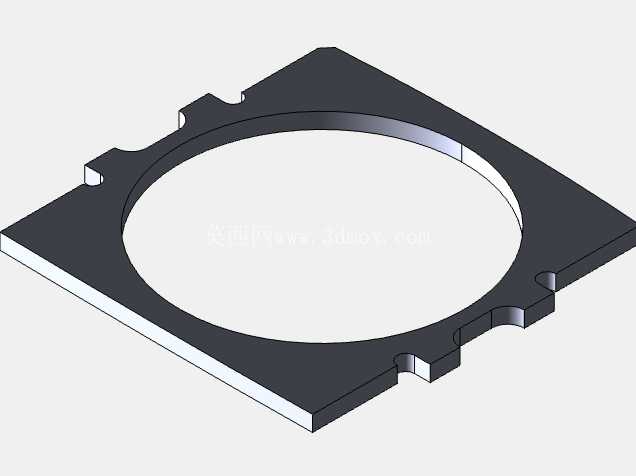

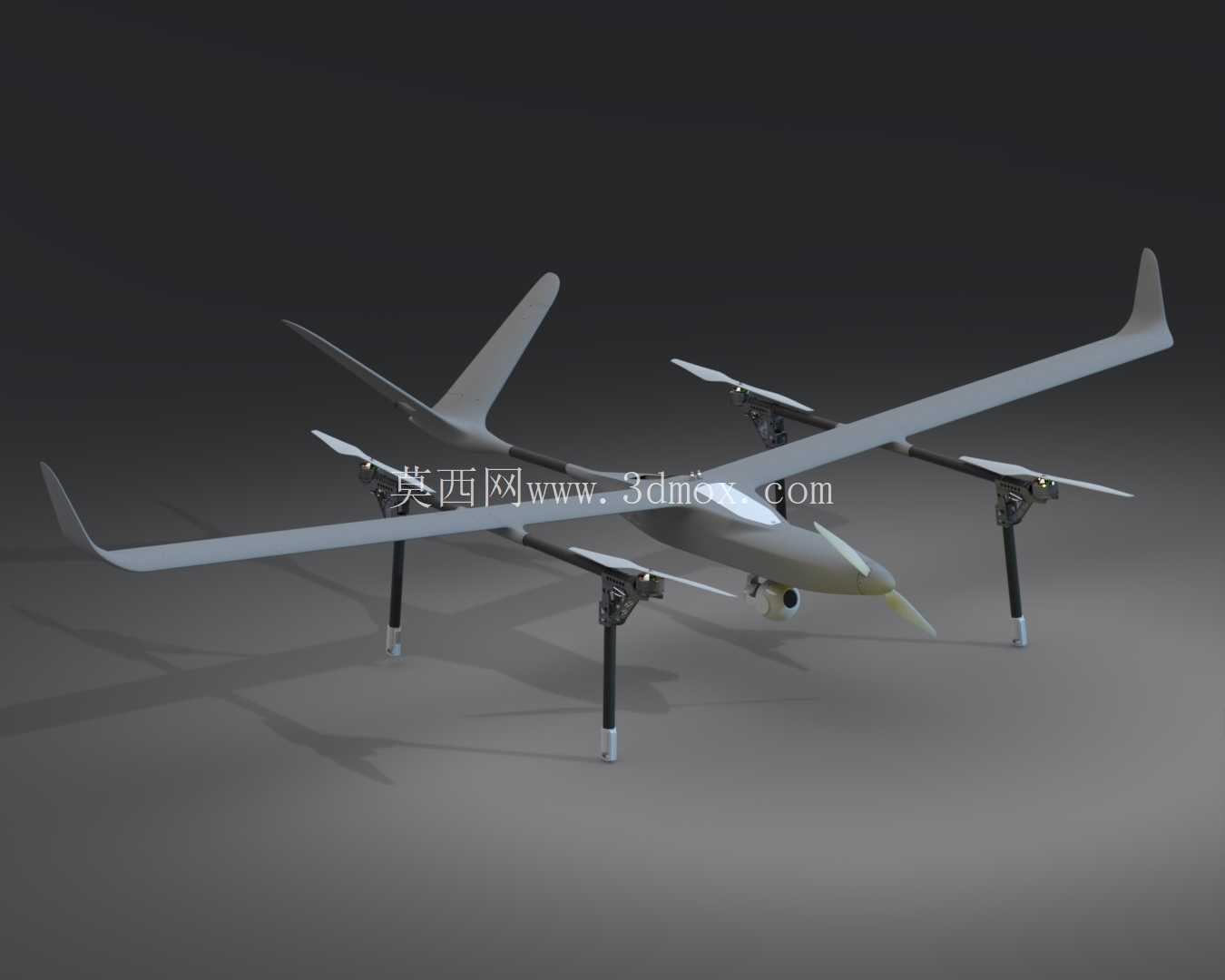

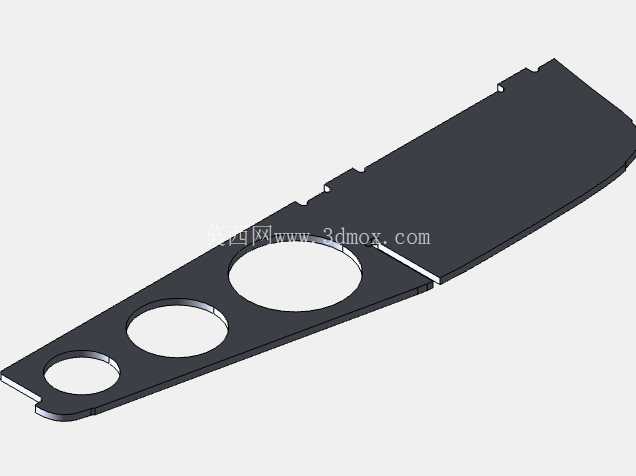

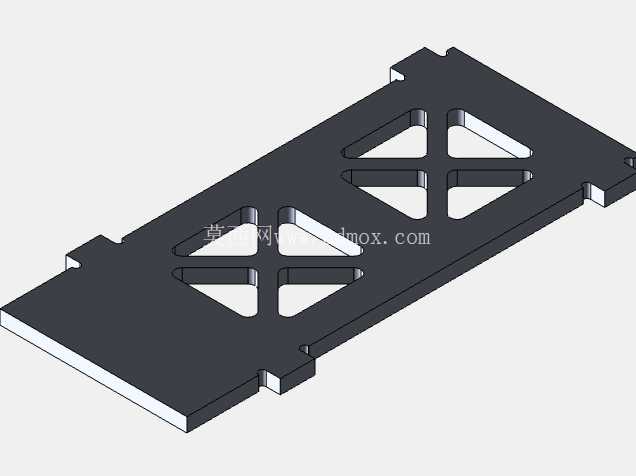

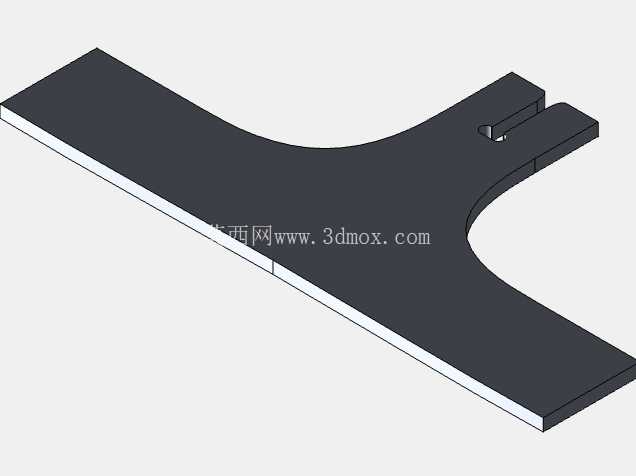

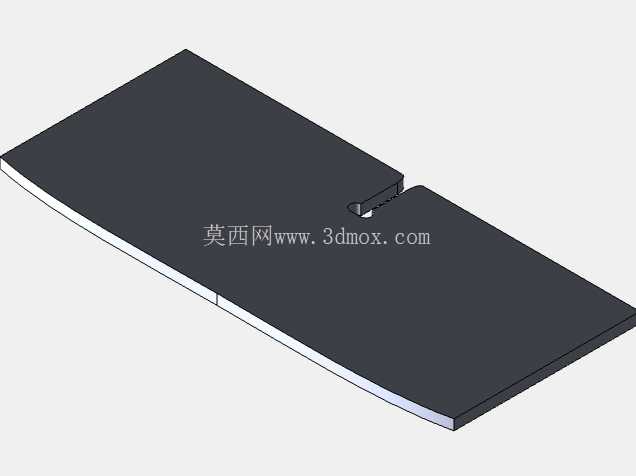

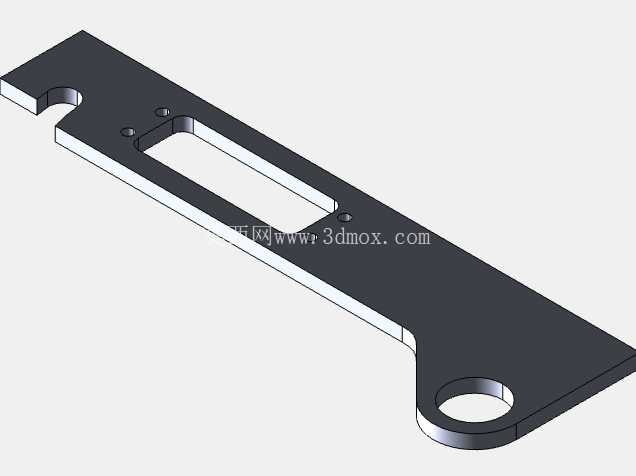

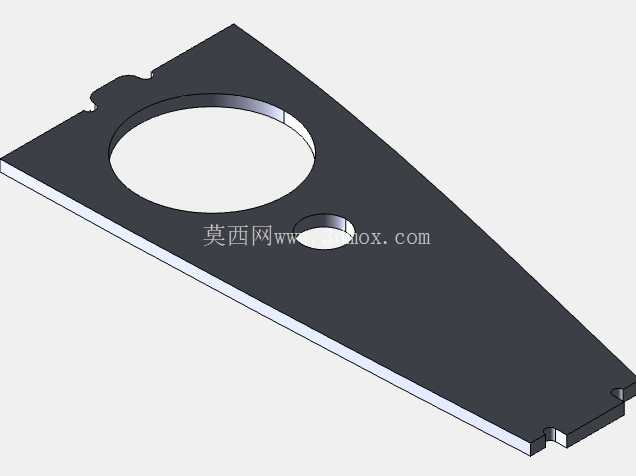

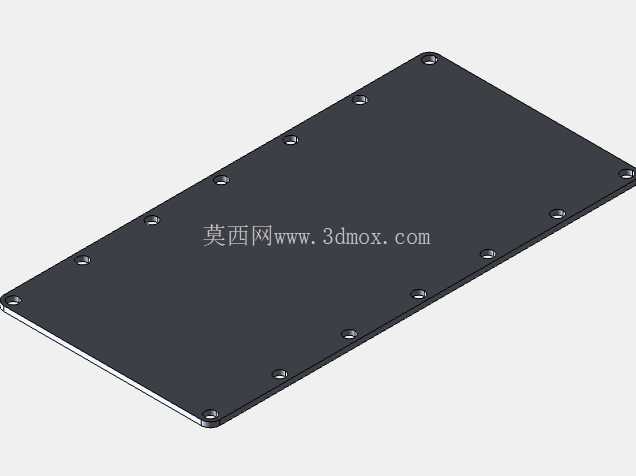

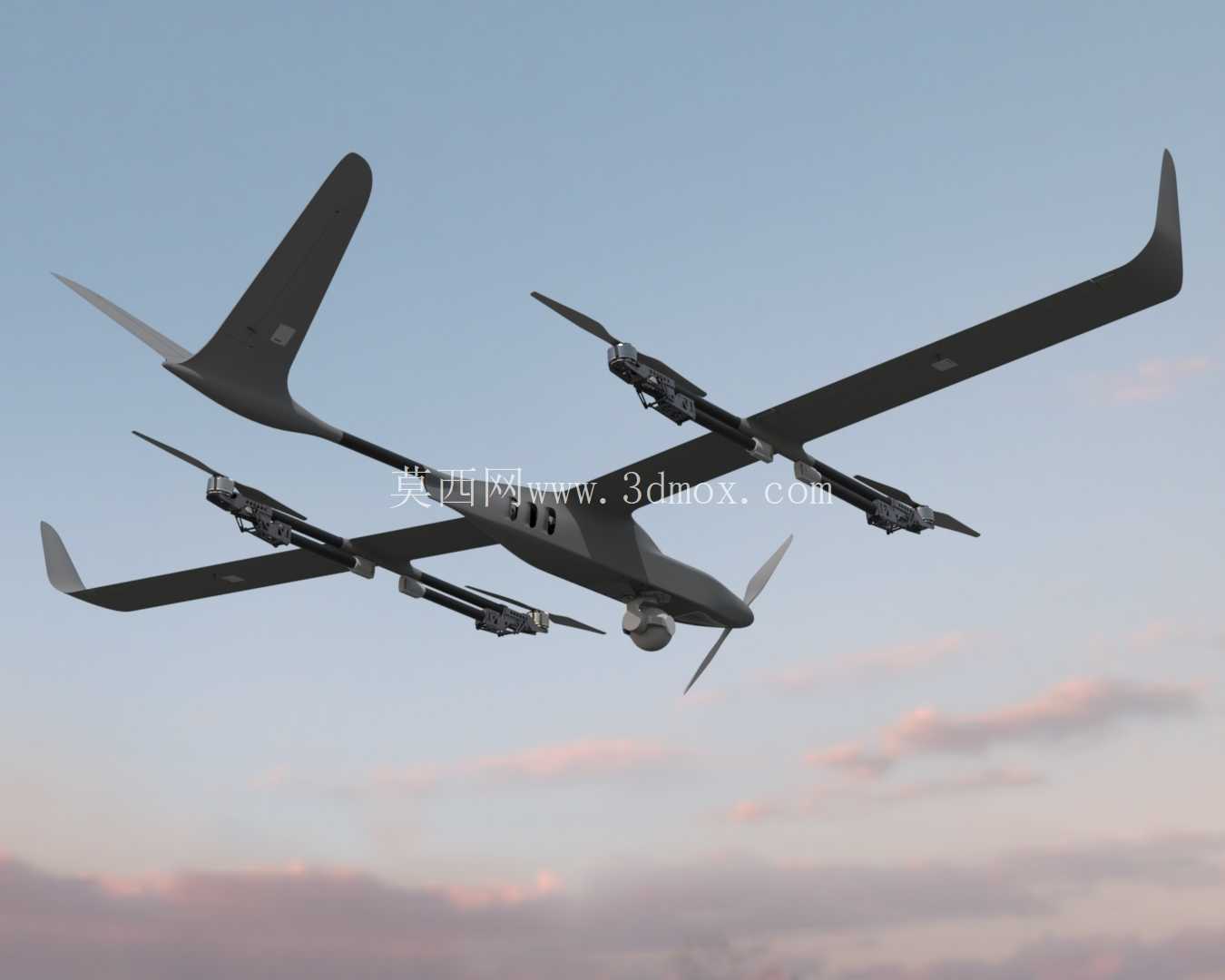

该复合翼无人机采用4+1动力布局，即四组旋翼动力搭配一组前置牵引螺旋桨，兼顾多旋翼垂直起降与固定翼高速巡航的双重优势，核心面向空中监视类作业场景设计，可适配边境巡检、管线巡查、区域安防、生态监测等需要长时间滞空作业的任务需求。从结构设计逻辑来看，整机采用大展弦比平直机翼搭配双尾撑延伸的V型尾翼构型，大展弦比机翼能够在巡航阶段提供更高的升阻比，有效降低飞行能耗，双尾撑结构将尾翼布置在机翼后缘的动力滑流区域之外，既避免旋翼下洗气流与尾翼流场的相互干扰，也能为尾翼提供足够的操纵力臂，提升俯仰与航向操纵的响应效率，V型尾翼整合了垂尾与平尾的功能，在减少结构重量的同时降低整机巡航阻力。

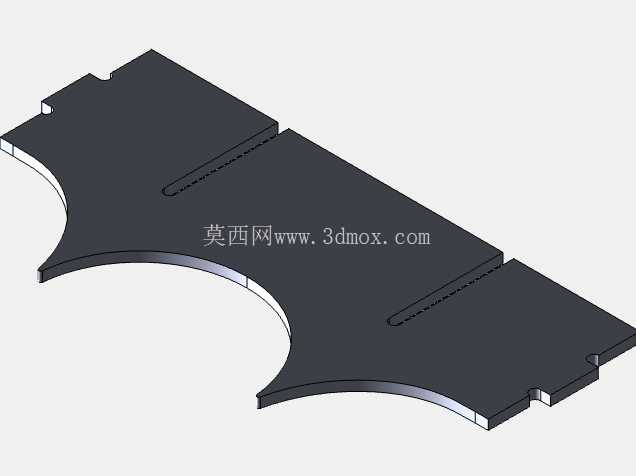

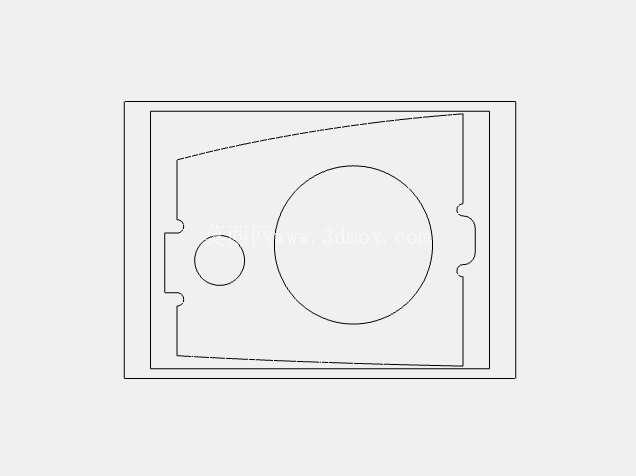

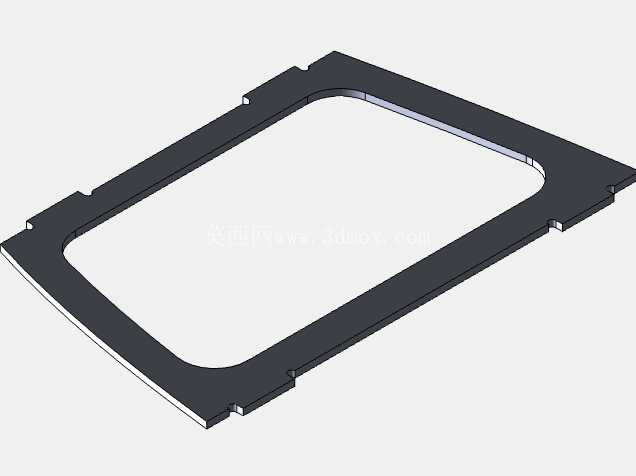

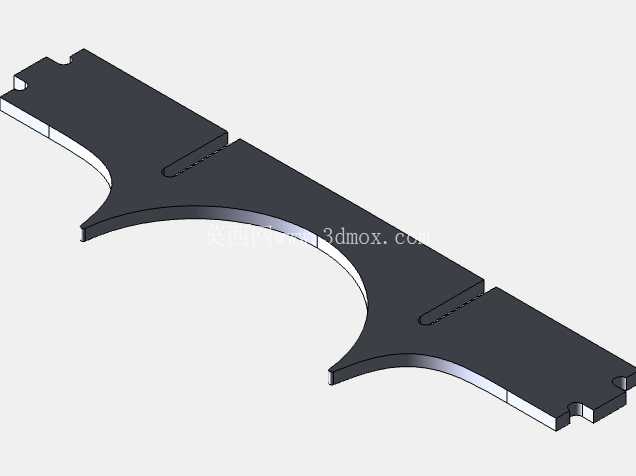

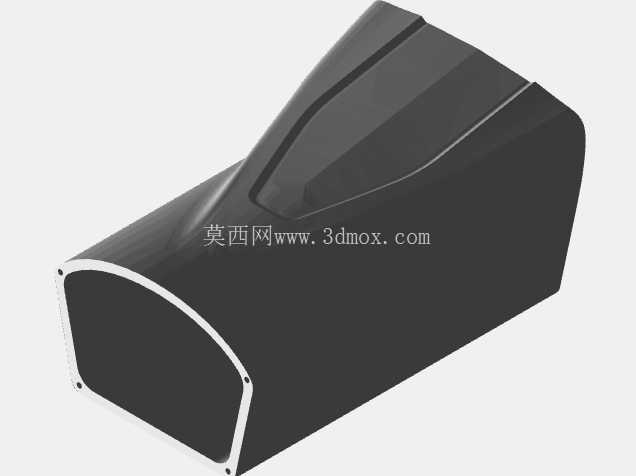

动力系统的布置充分考虑了不同飞行阶段的动力切换需求，四组旋翼分别安装在机翼前后延伸的动力臂上，旋翼旋转平面与机翼平面保持平行，垂直起降阶段四旋翼提供全部升力，当前飞速度达到固定翼失速速度以上时，前置牵引螺旋桨提供前飞拉力，旋翼可逐步停转锁定，减少前飞阻力，锁定后的旋翼桨叶沿动力臂方向顺桨，进一步降低寄生阻力。机身主体采用半硬壳式结构设计，内部预留了航电设备、电池组、任务载荷的安装空间，电池舱布置在机身重心位置附近，可避免电池重量变化对整机重心配平造成过大影响，内置电池组可支撑3小时纯电续航，若在机翼上表面拓展安装太阳能电池片，依托大展弦比机翼的大面积铺装空间，可进一步延长滞空时间，适配长航时监视任务需求。

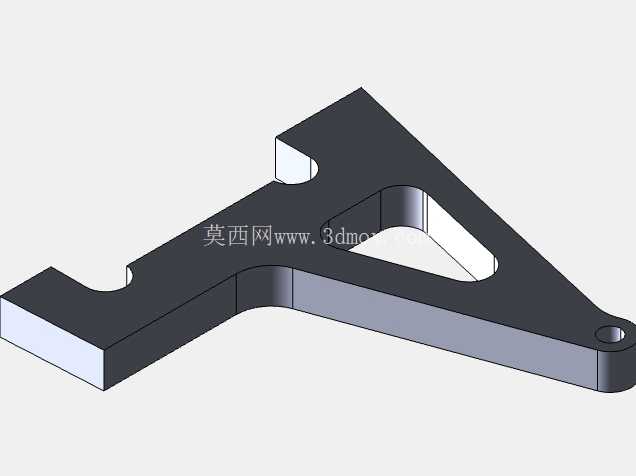

整机最大起飞重量控制在7.8公斤级别，属于小型低空无人机范畴，对起降场地要求极低，不需要专用跑道即可完成垂直起降作业，作业半径可覆盖数十公里范围。起落架采用后三点式固定起落架，结构简单重量轻，能够在平整草地、硬化路面等简易场地完成起降，起落架与机身、机翼的连接位置设置了缓冲结构，可吸收着陆阶段的冲击载荷，避免机身内部航电设备受冲击损坏。机翼与尾撑、机身的连接位置采用快拆结构设计，拆解后可装入便携运输箱，单人即可完成外场的组装与转场作业，适配野外作业的快速部署需求。

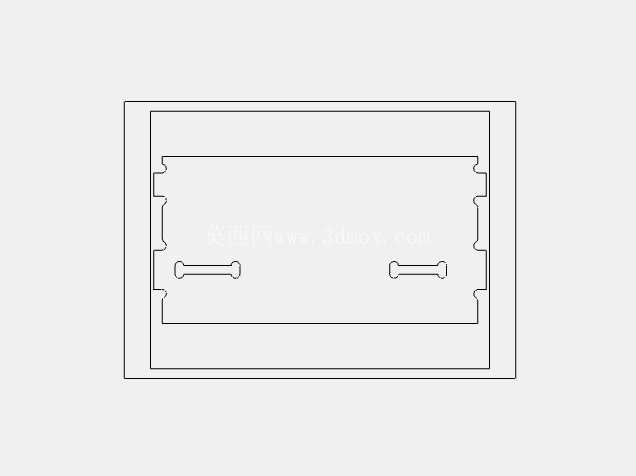

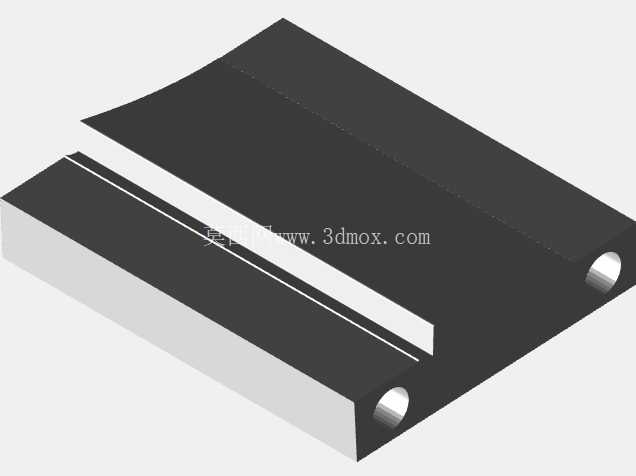

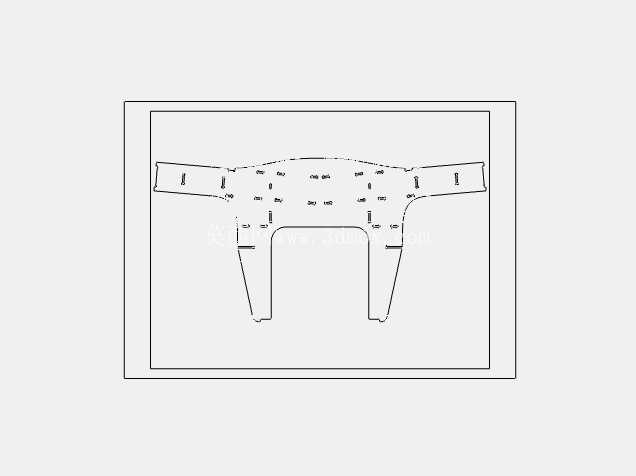

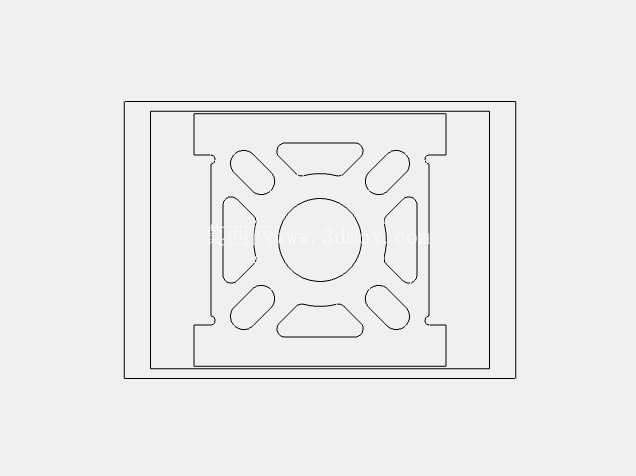

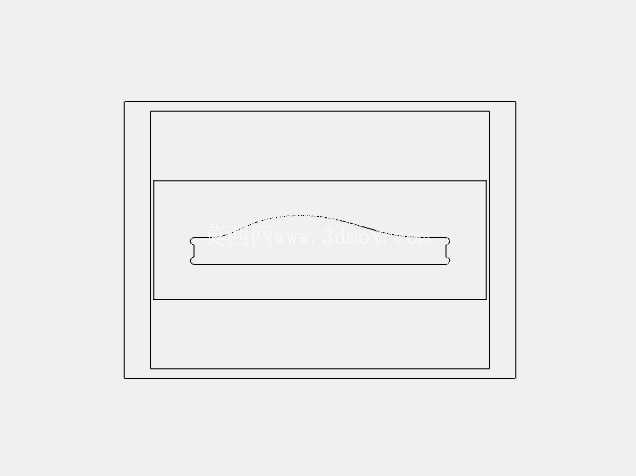

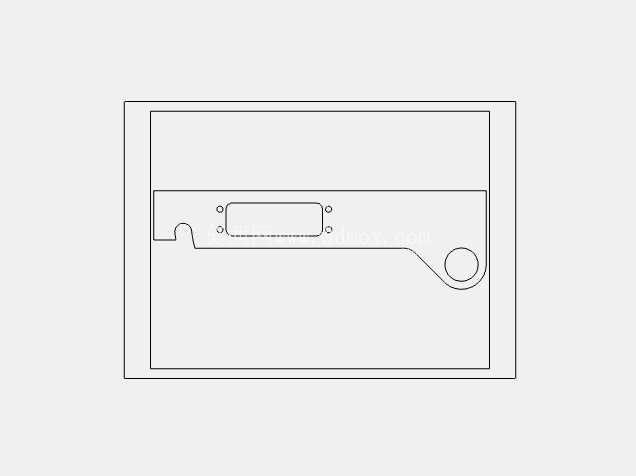

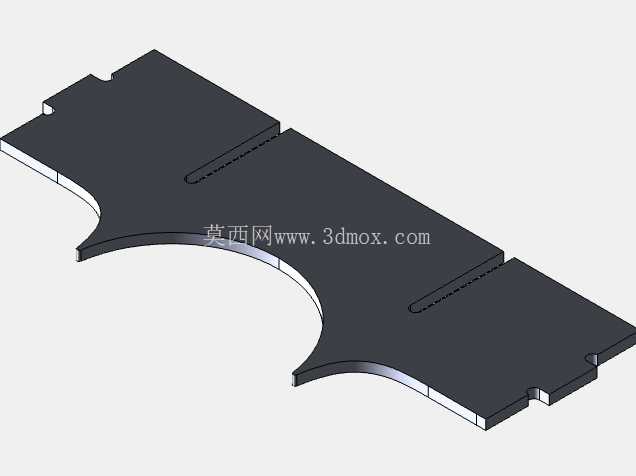

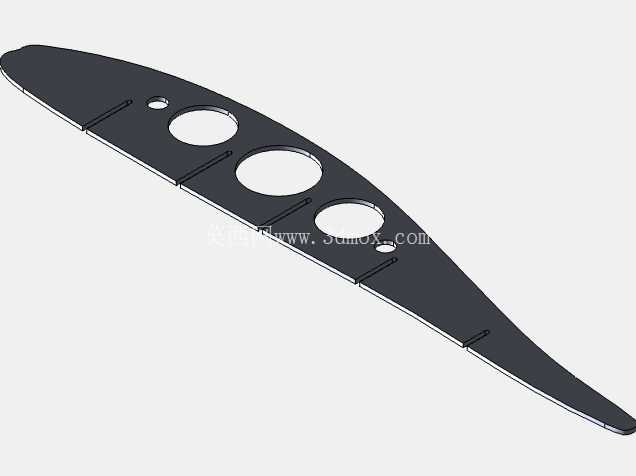

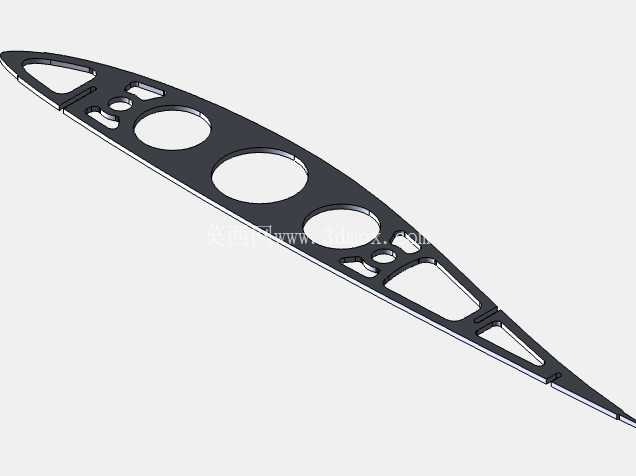

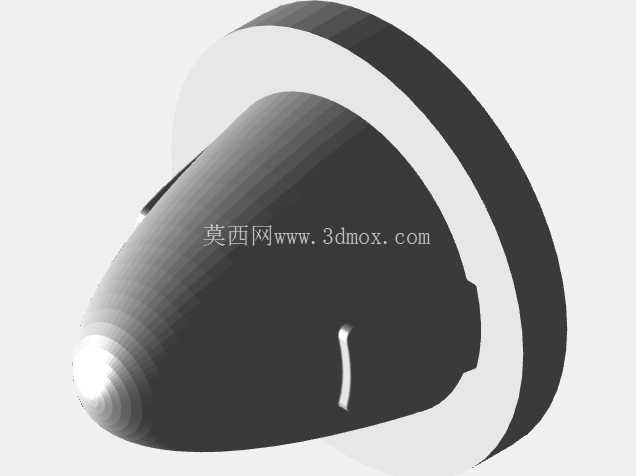

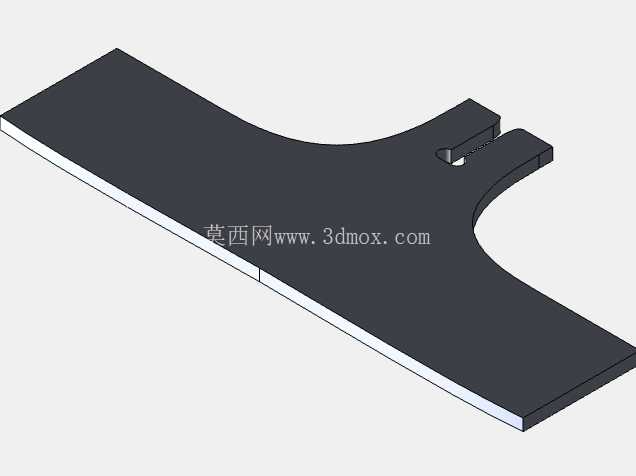

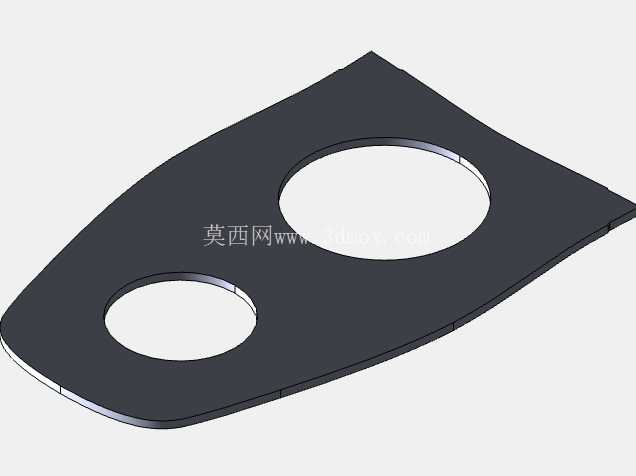

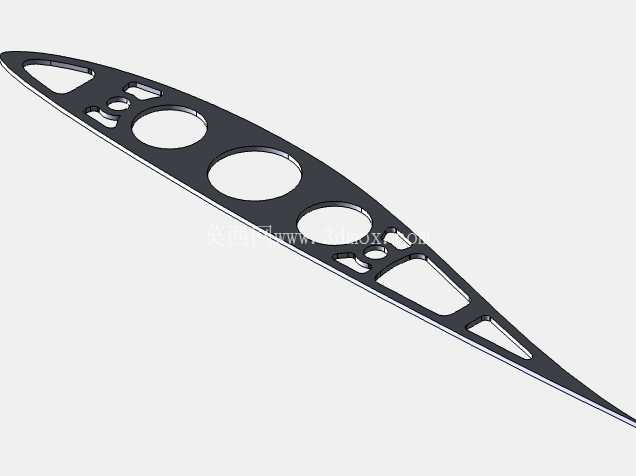

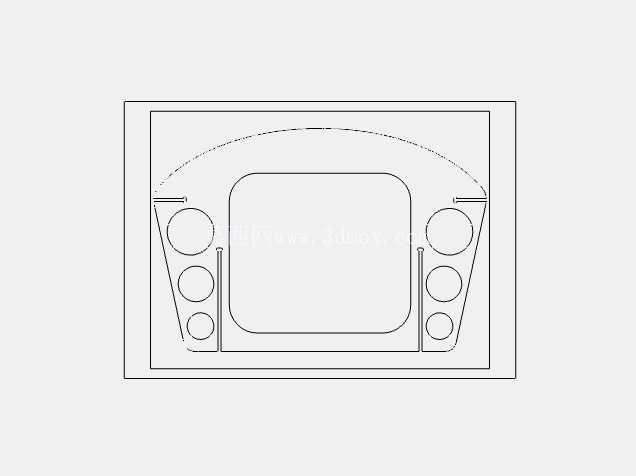

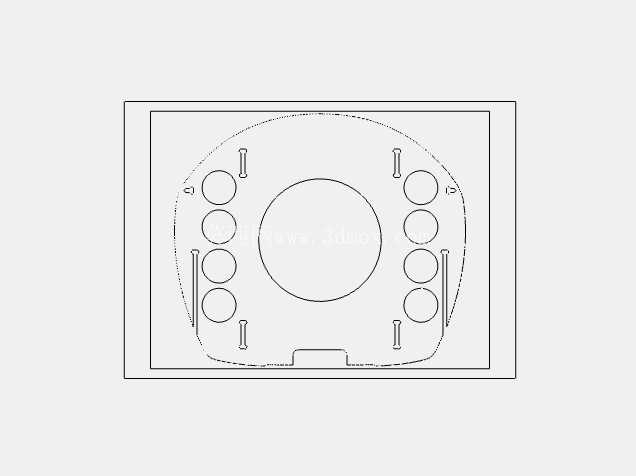

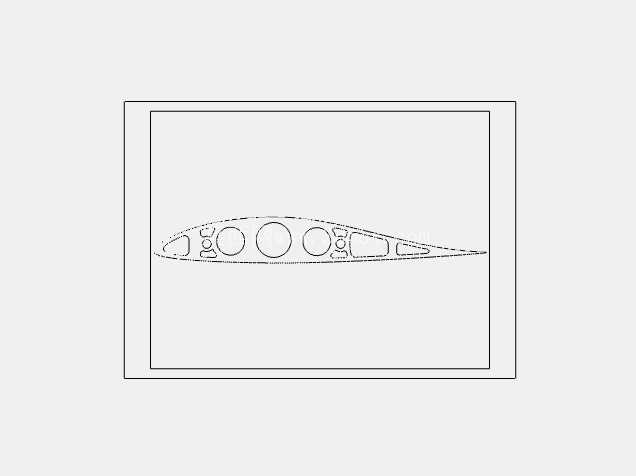

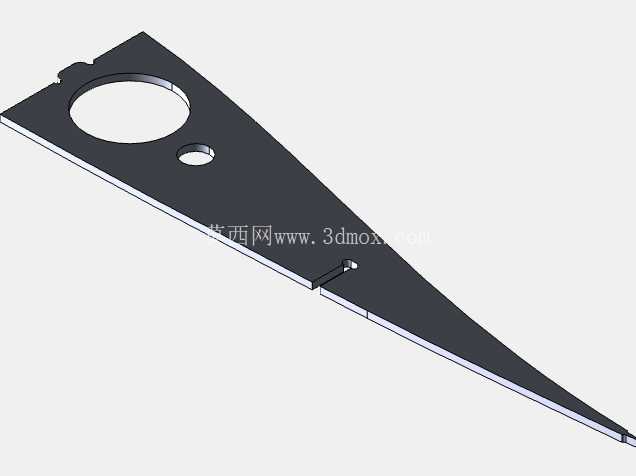

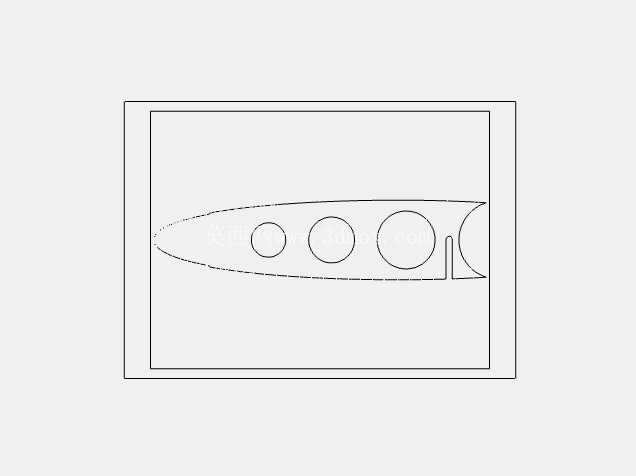

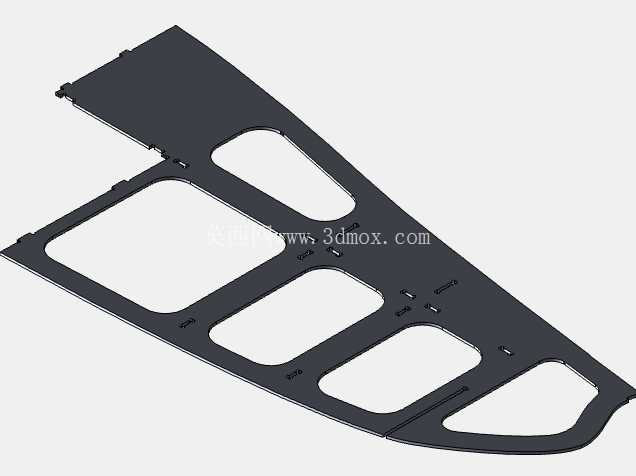

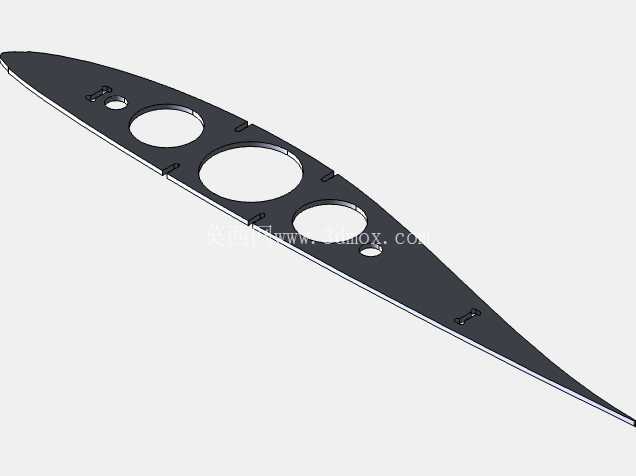

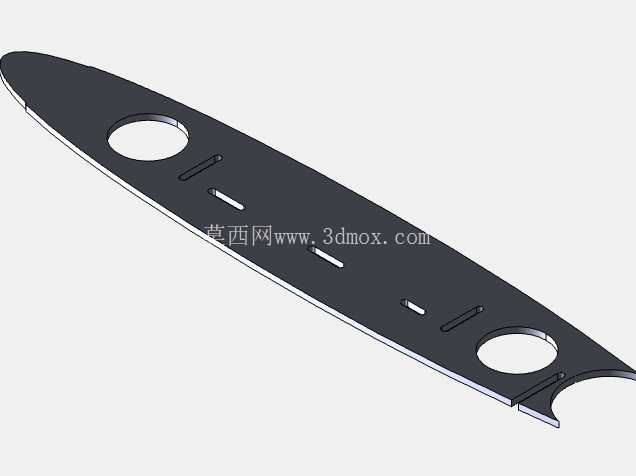

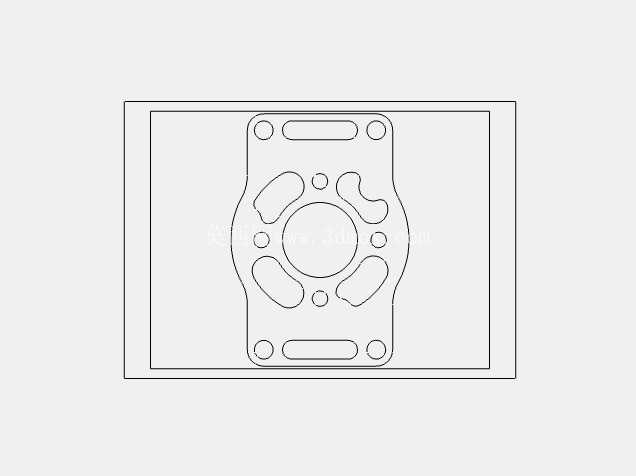

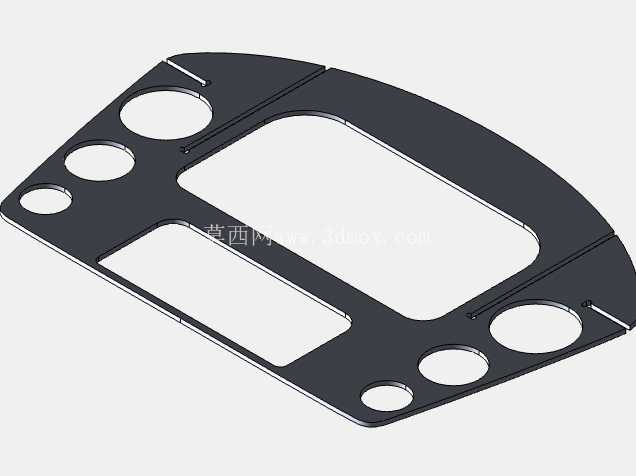

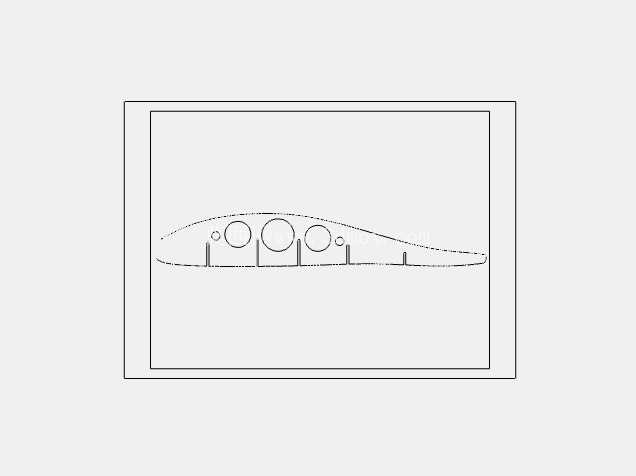

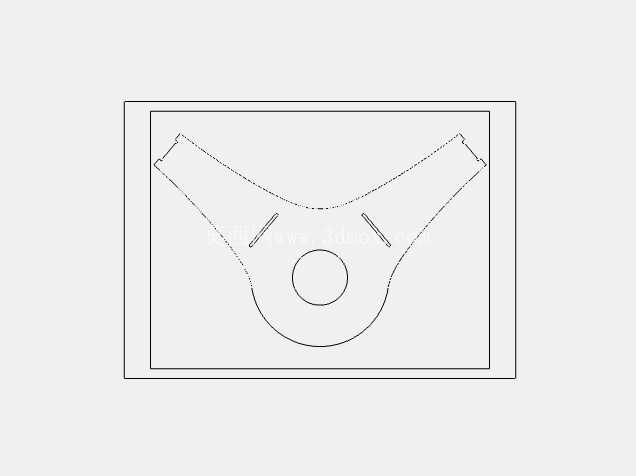

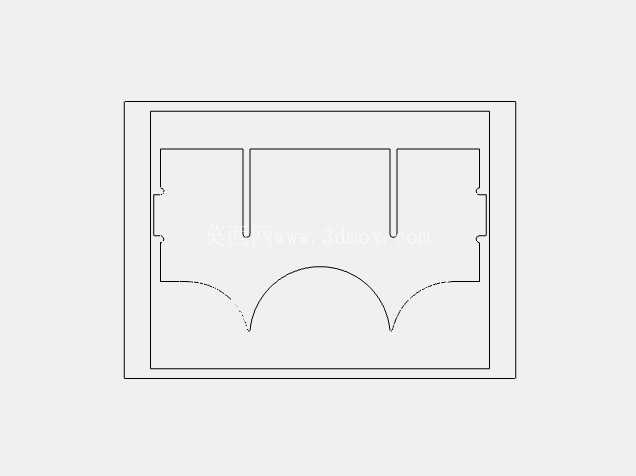

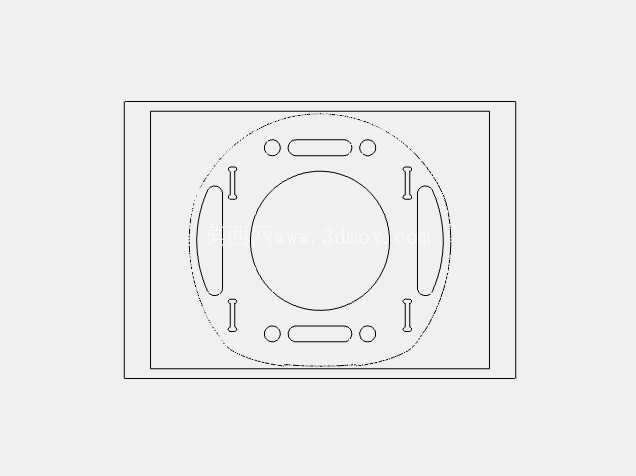

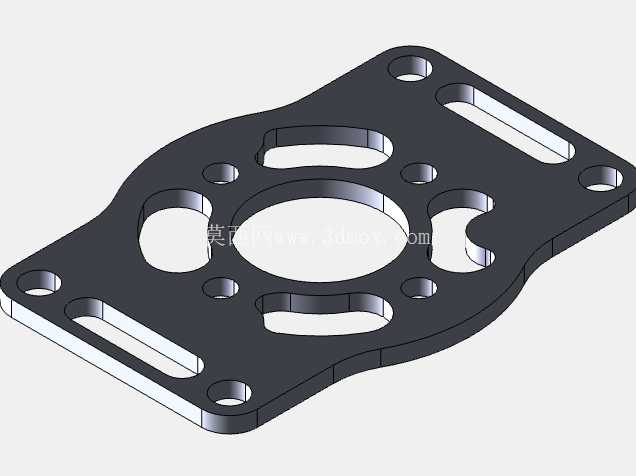

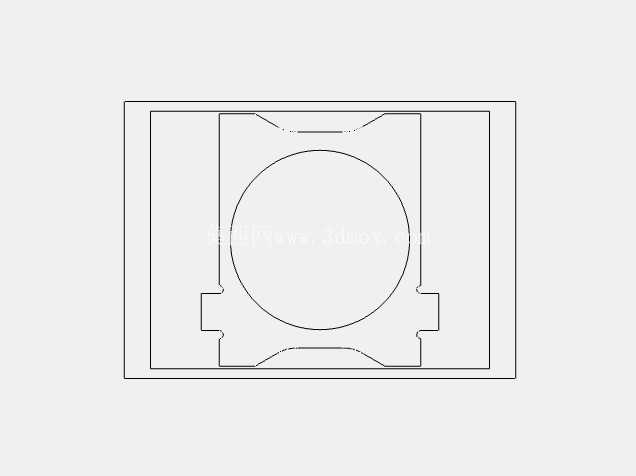

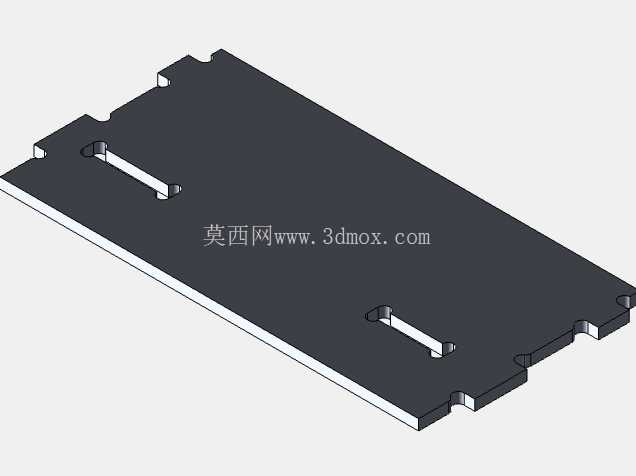

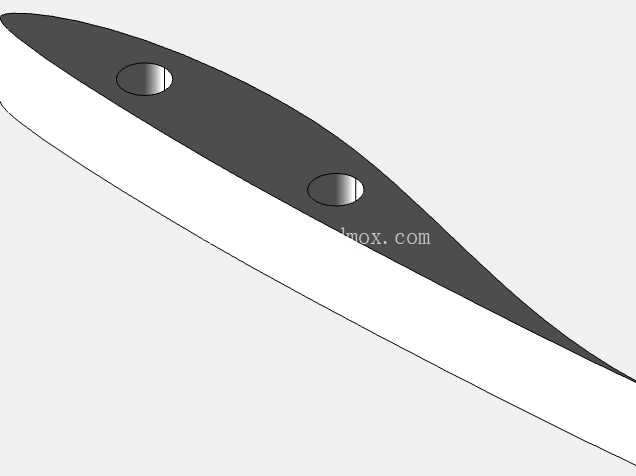

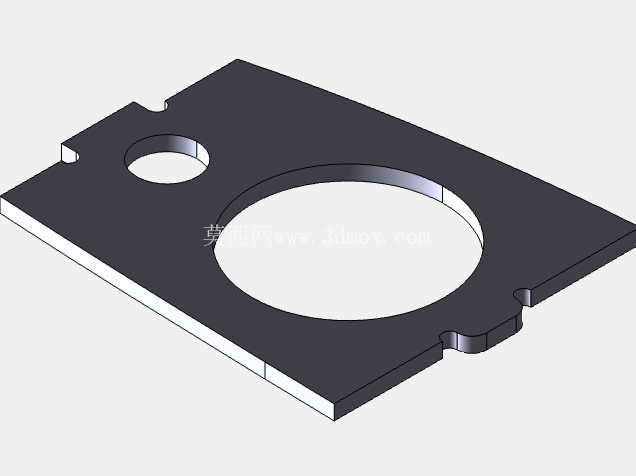

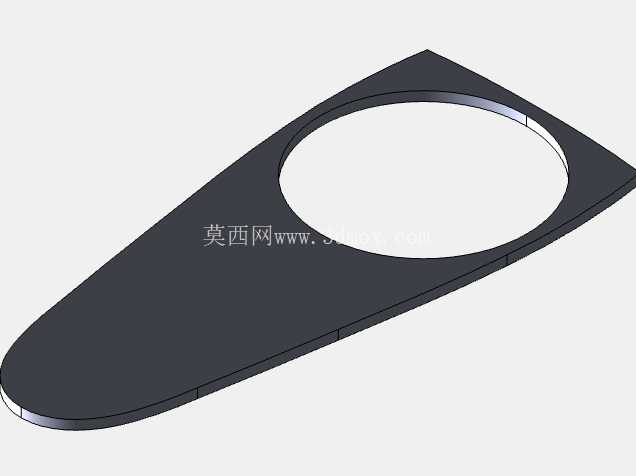

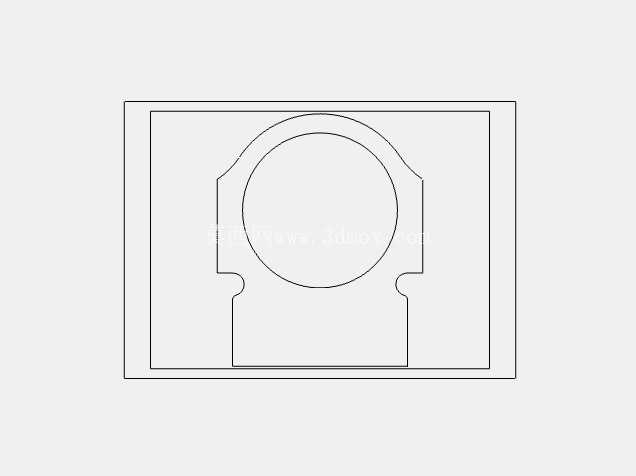

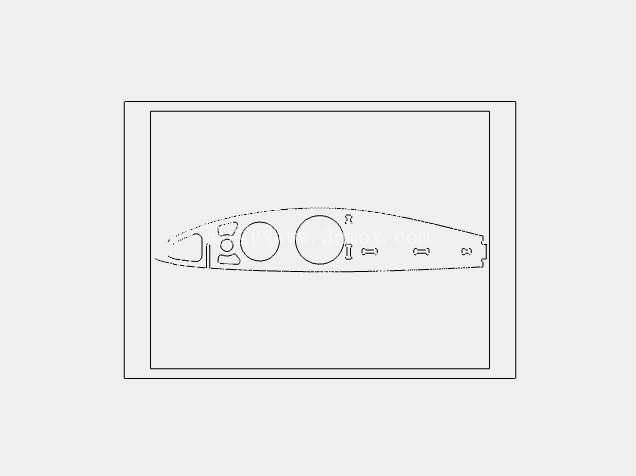

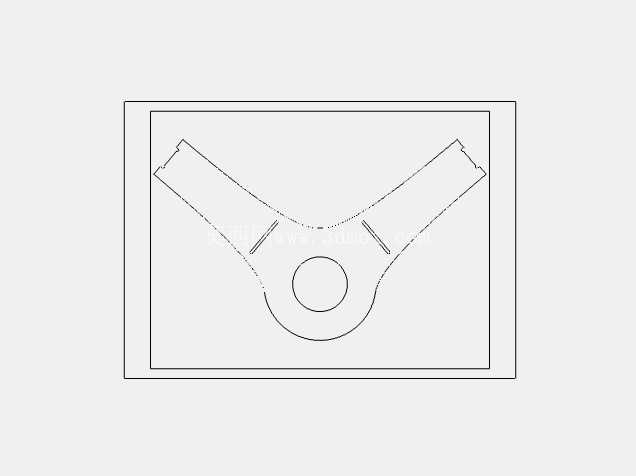

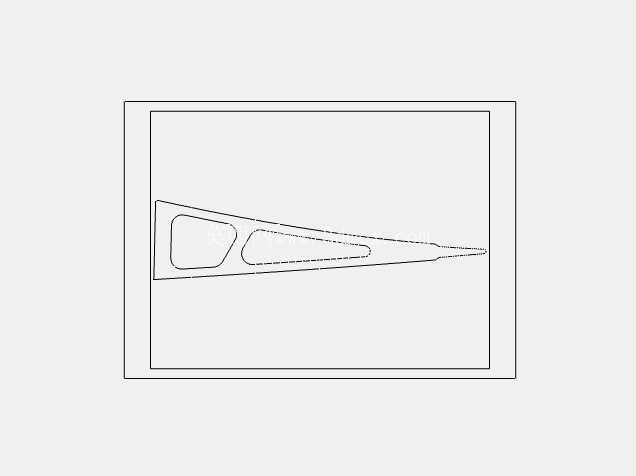

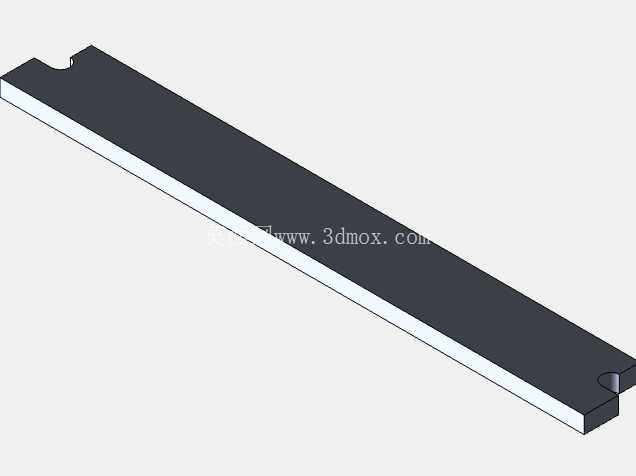

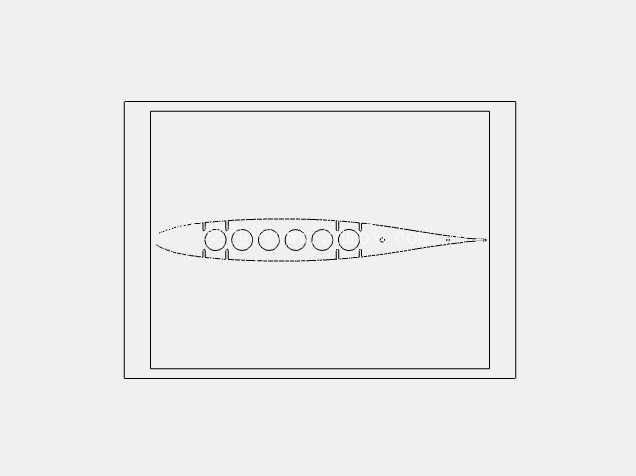

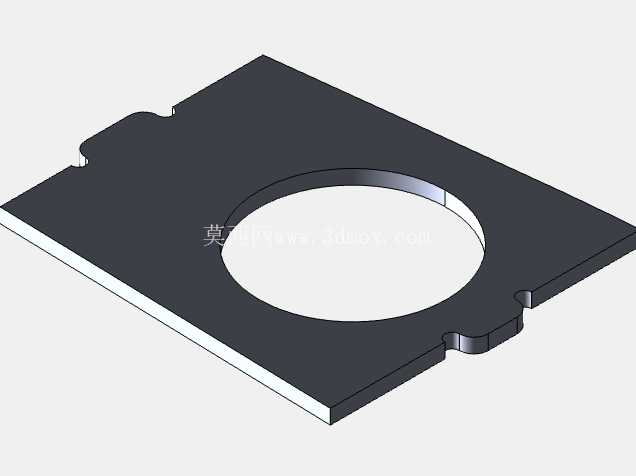

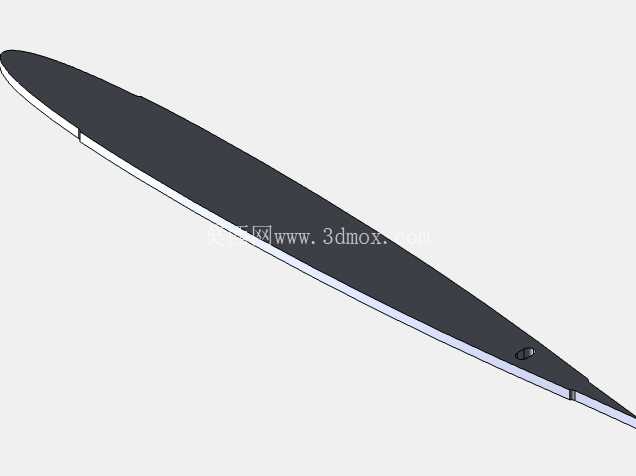

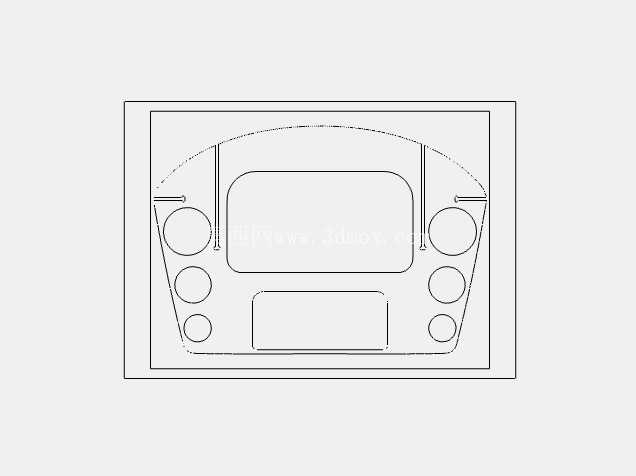

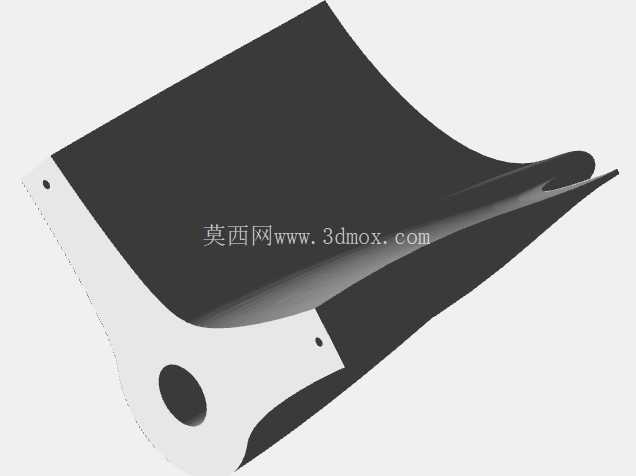

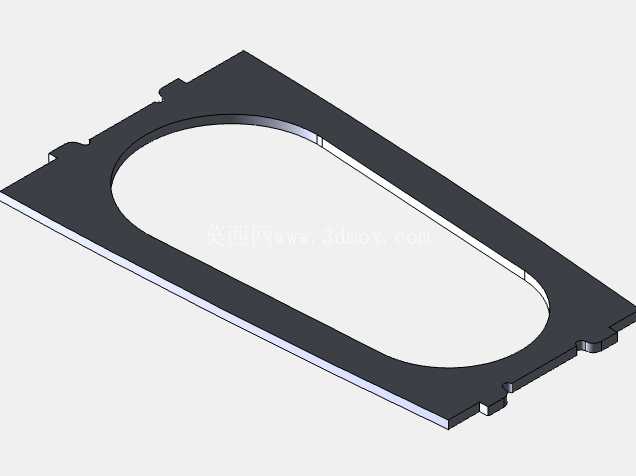

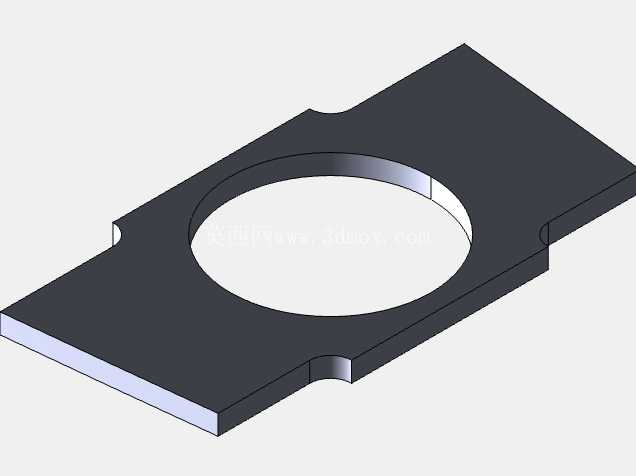

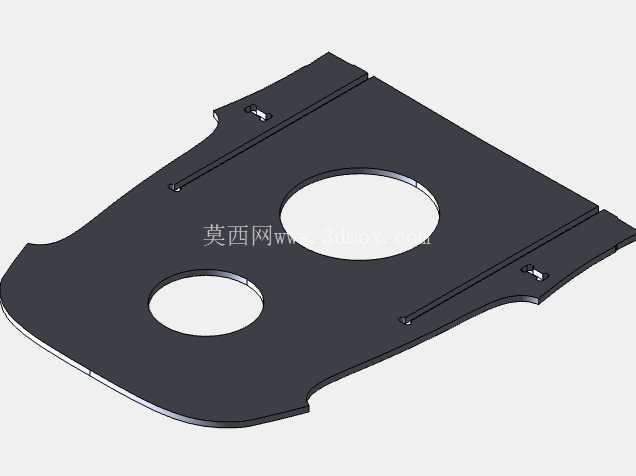

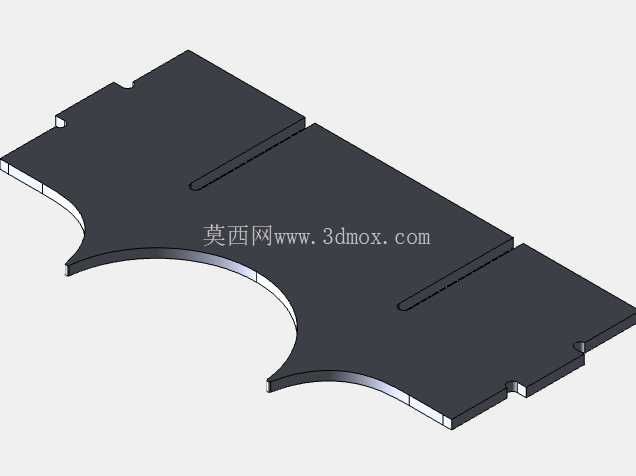

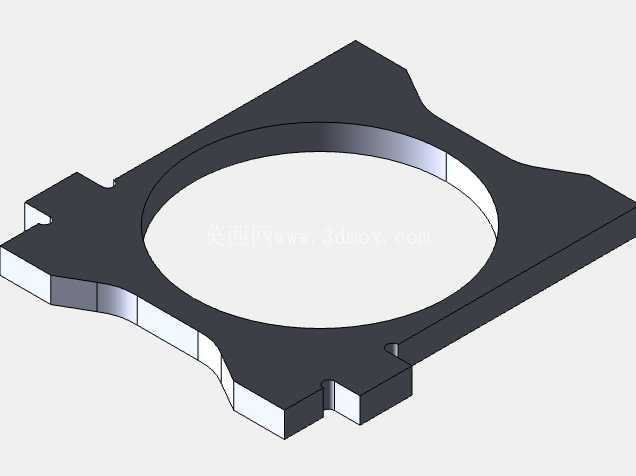

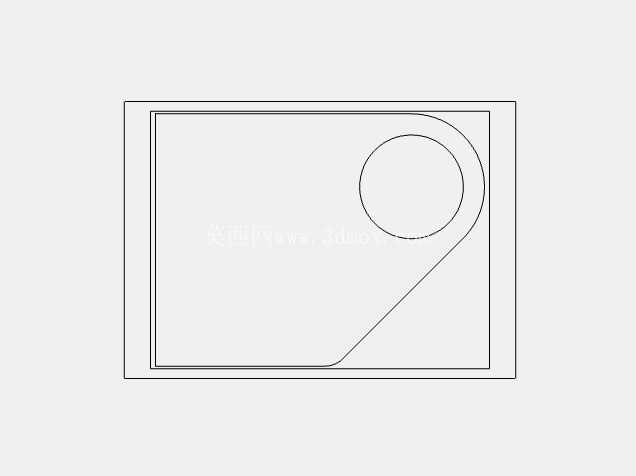

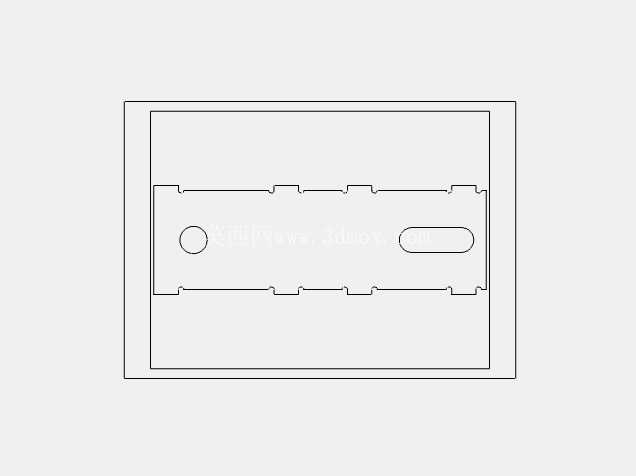

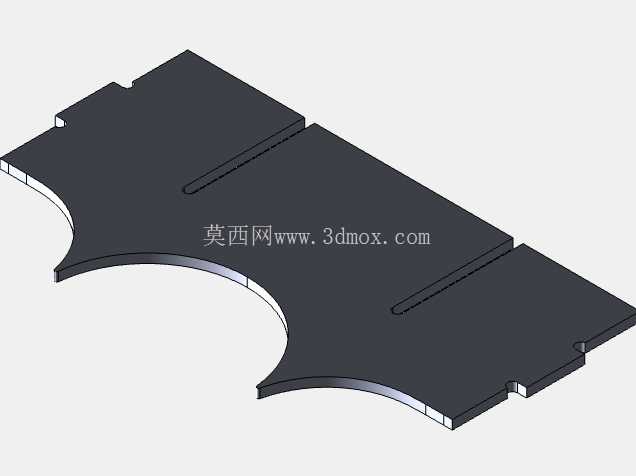

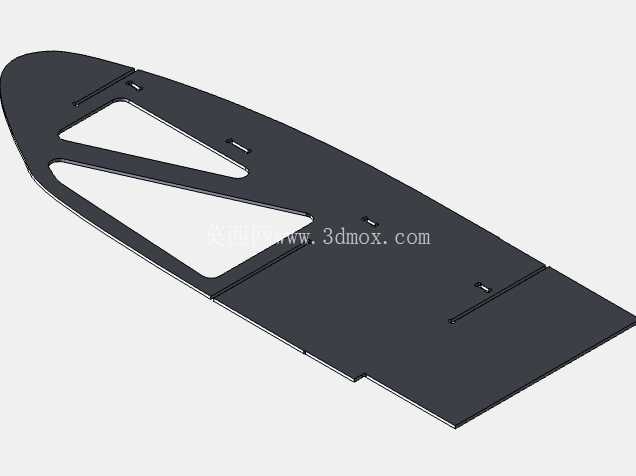

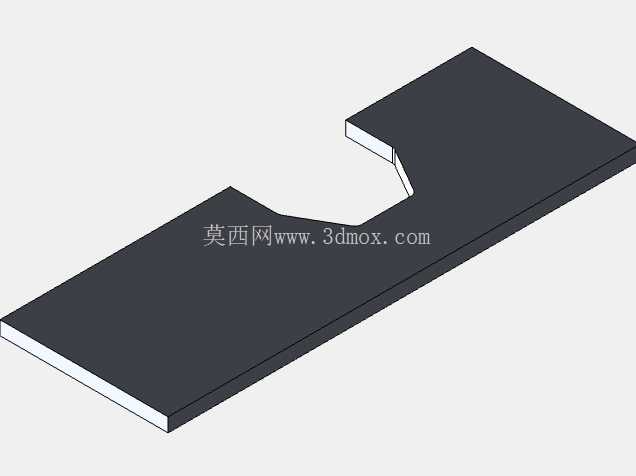

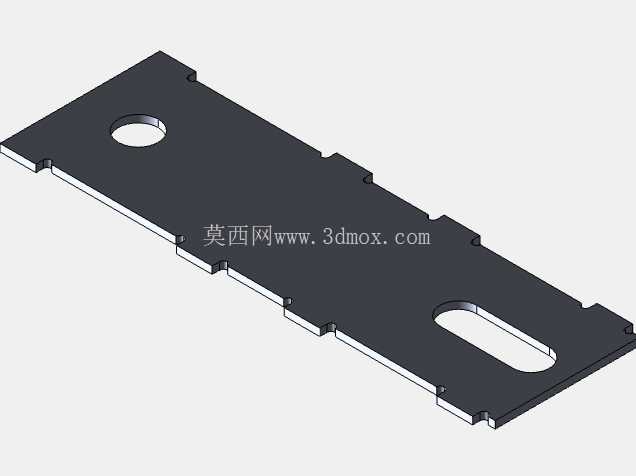

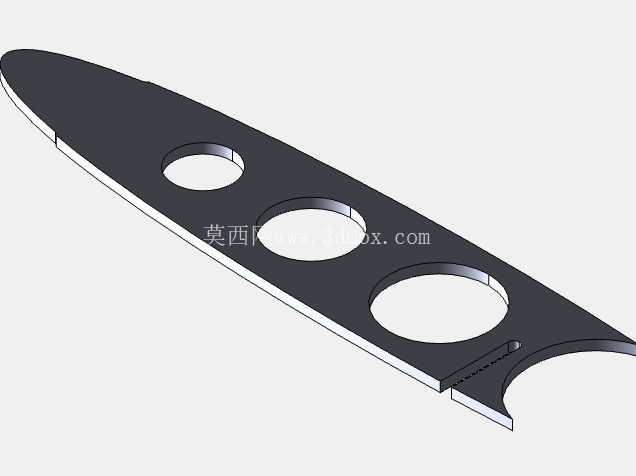

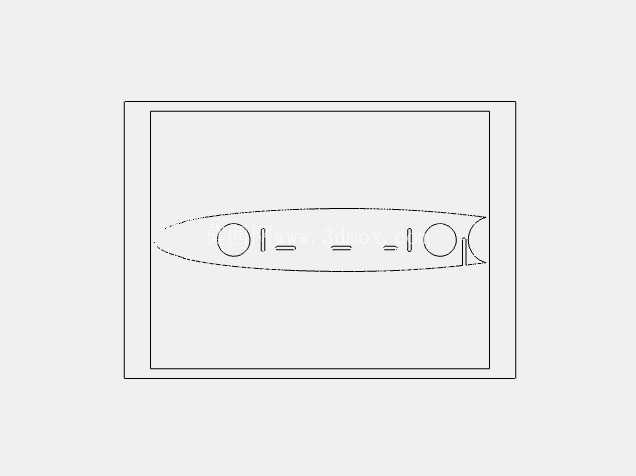

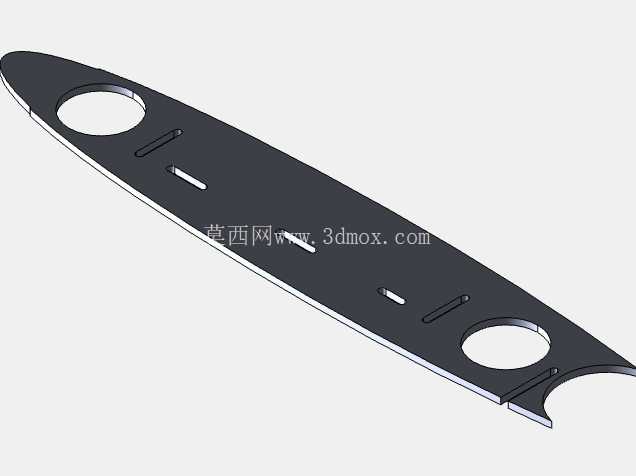

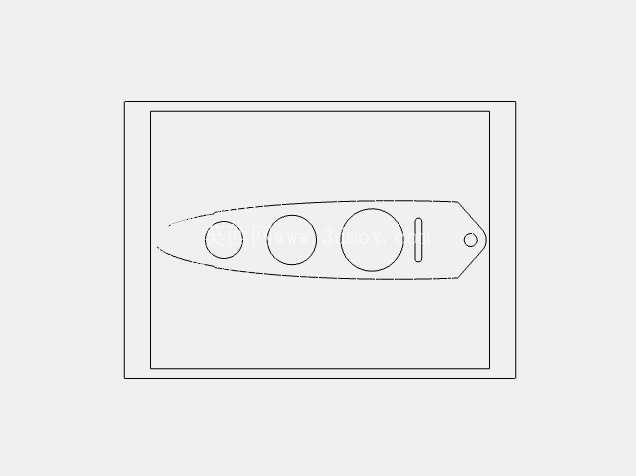

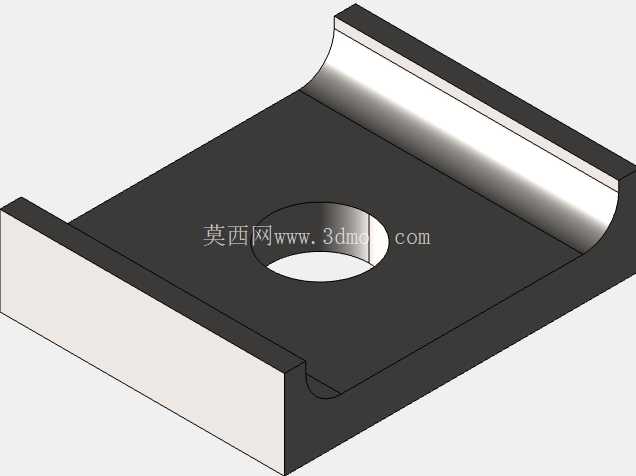

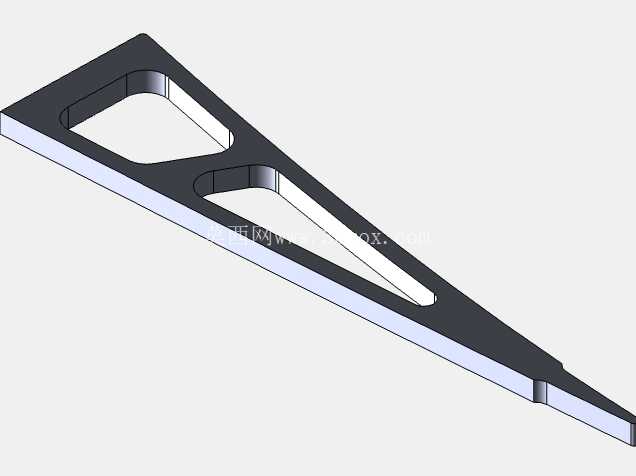

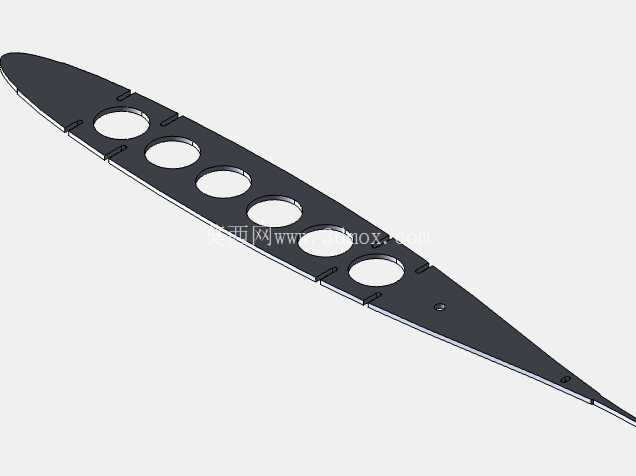

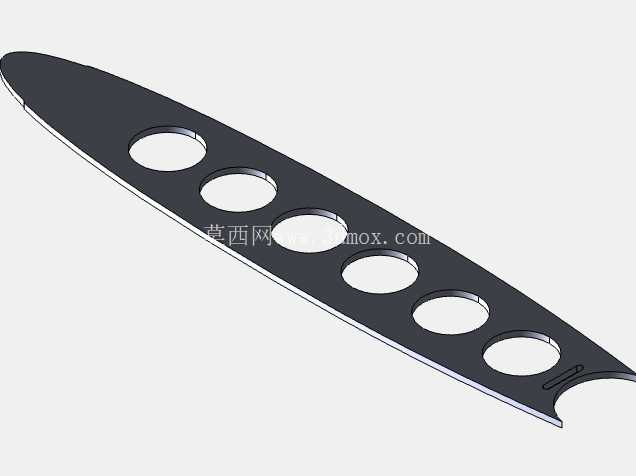

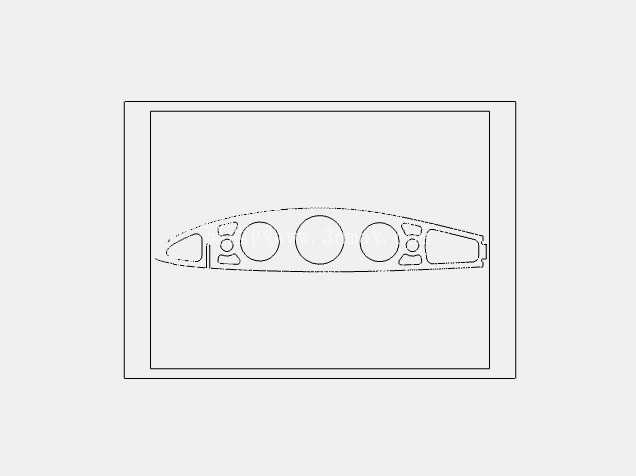

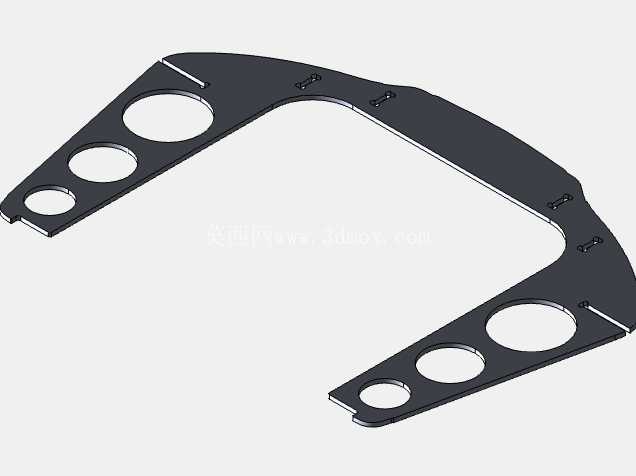

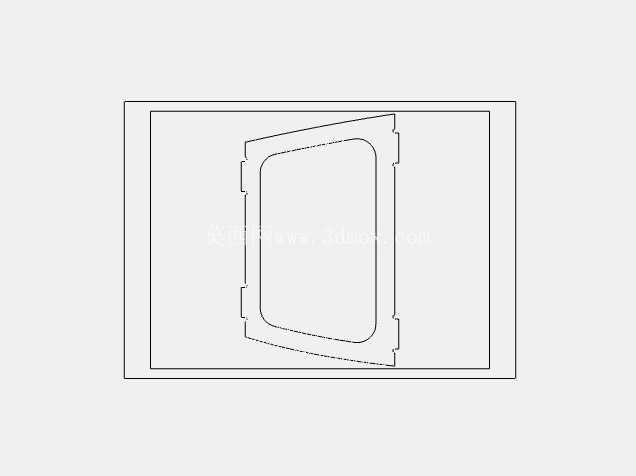

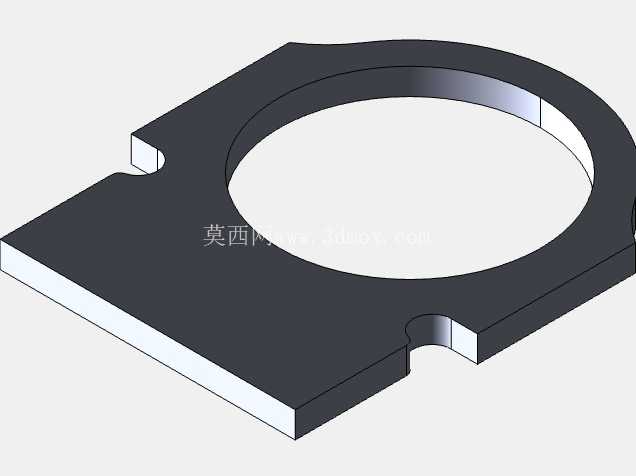

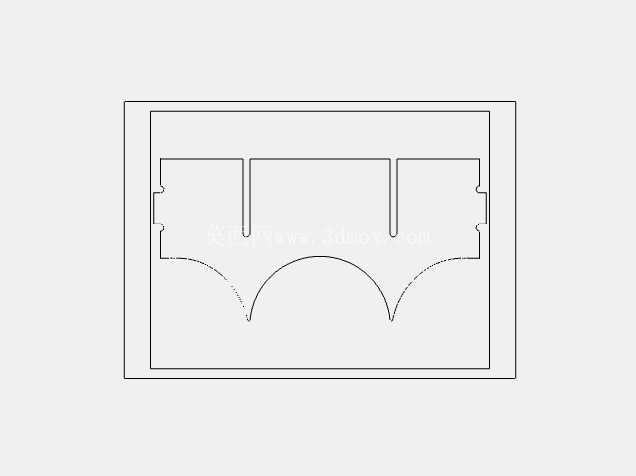

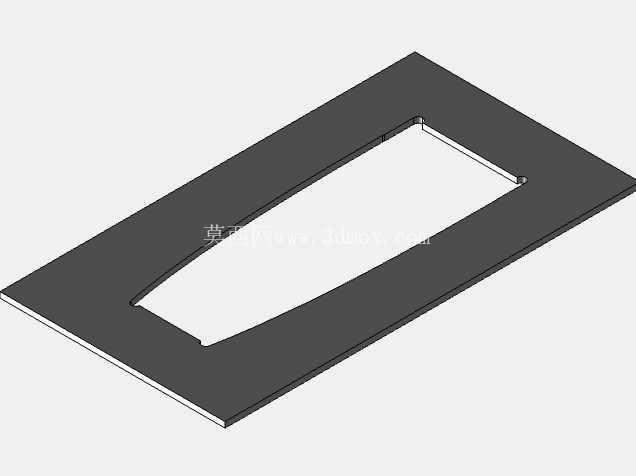

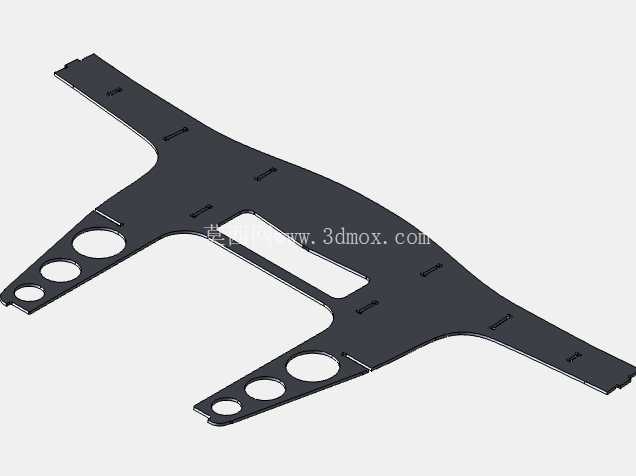

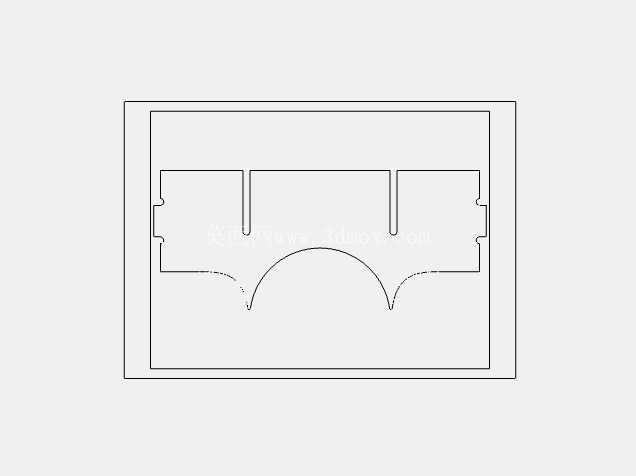

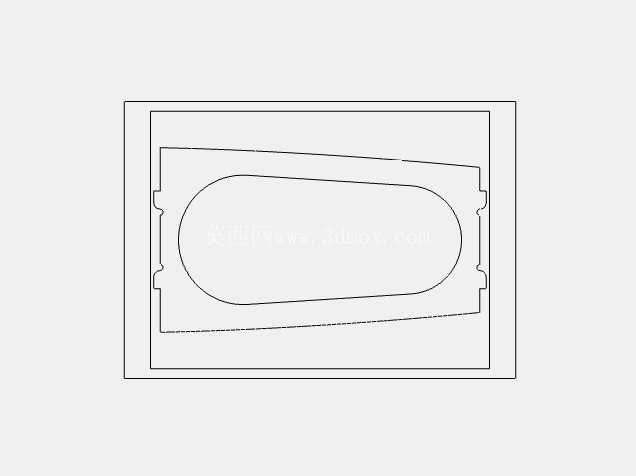

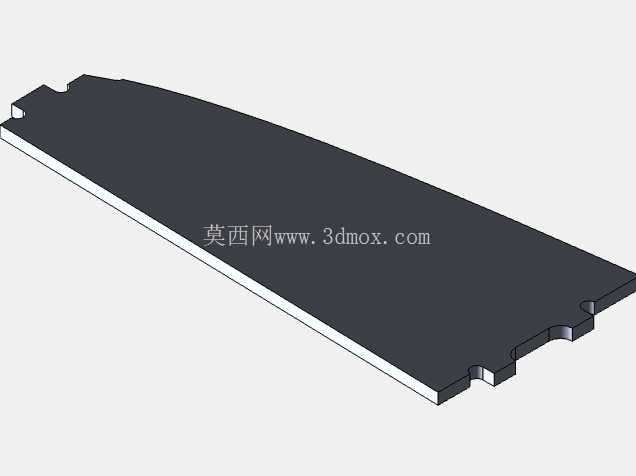

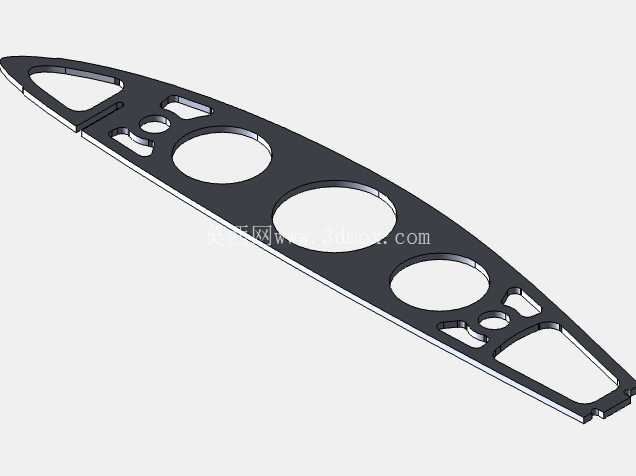

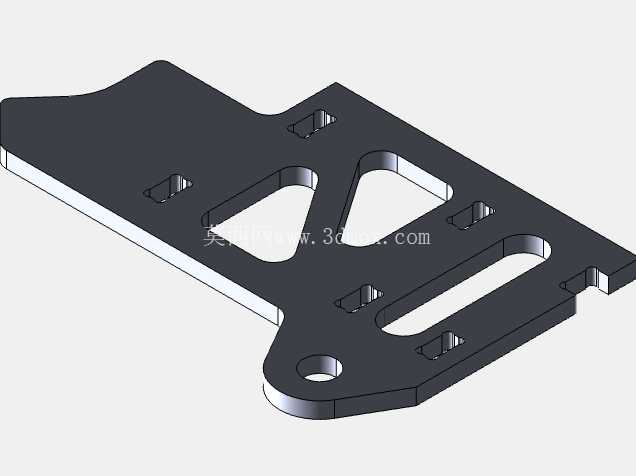

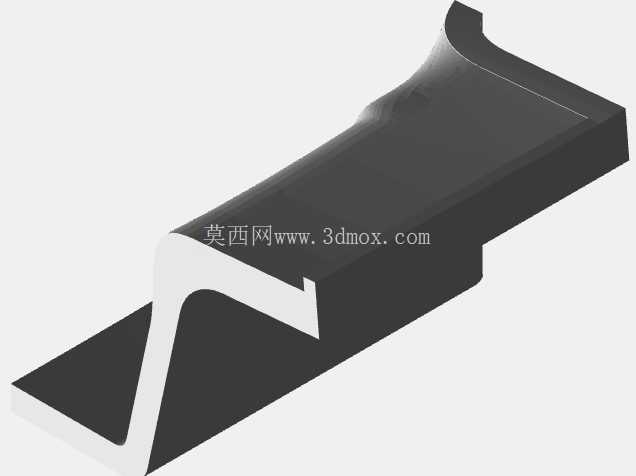

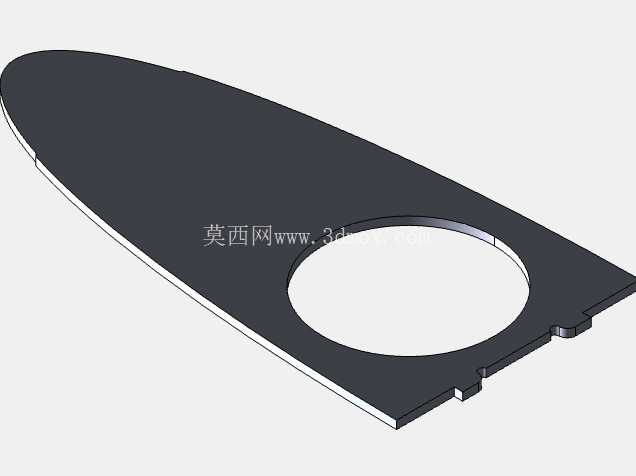

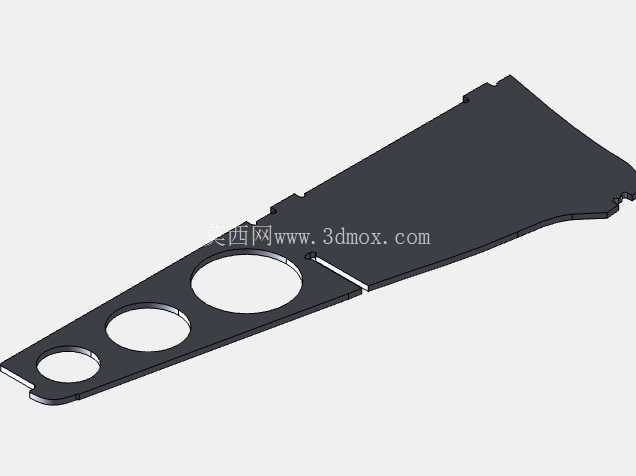

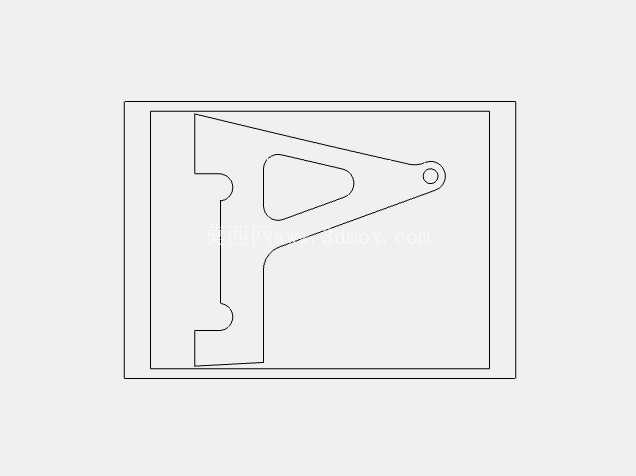

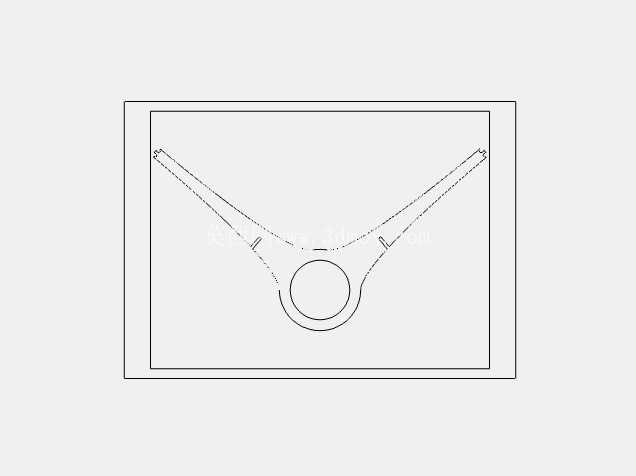

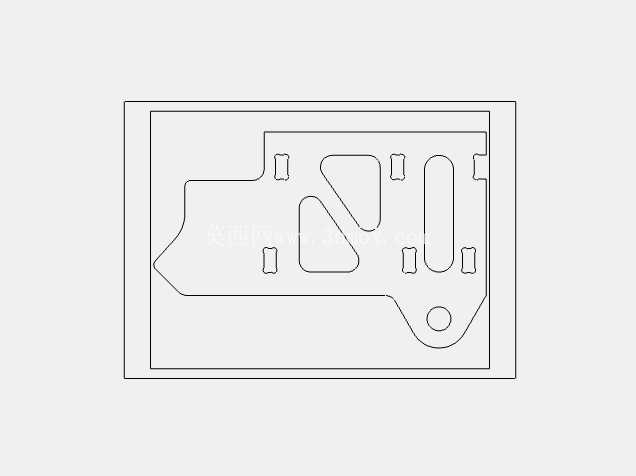

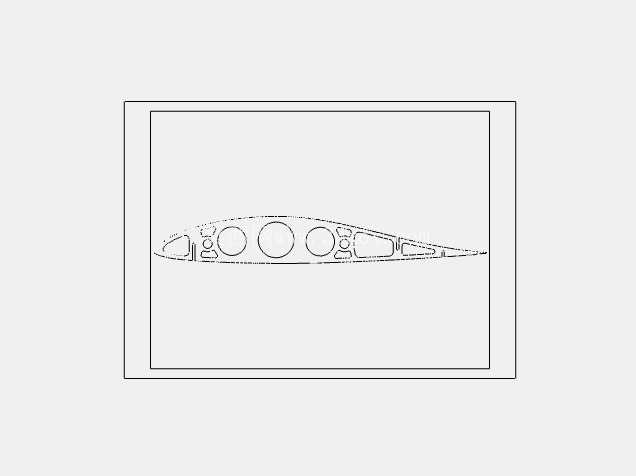

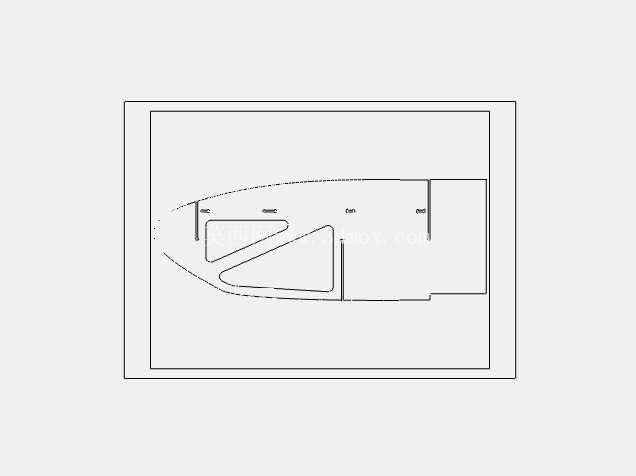

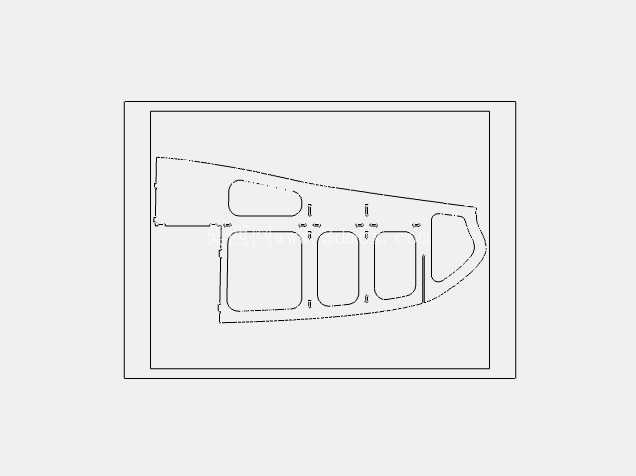

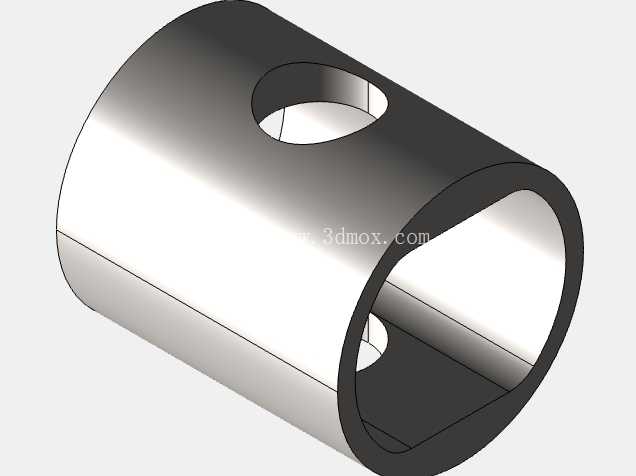

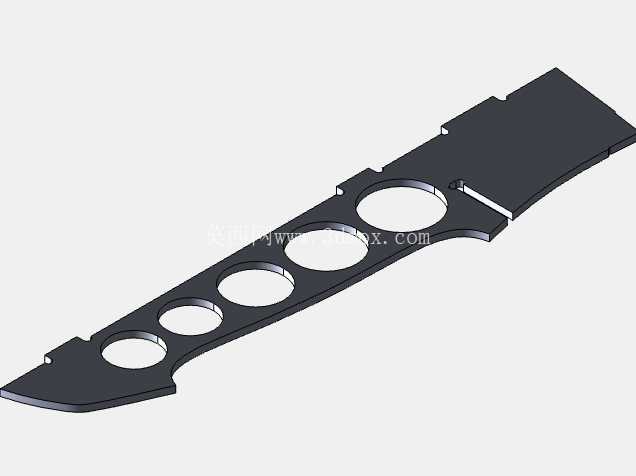

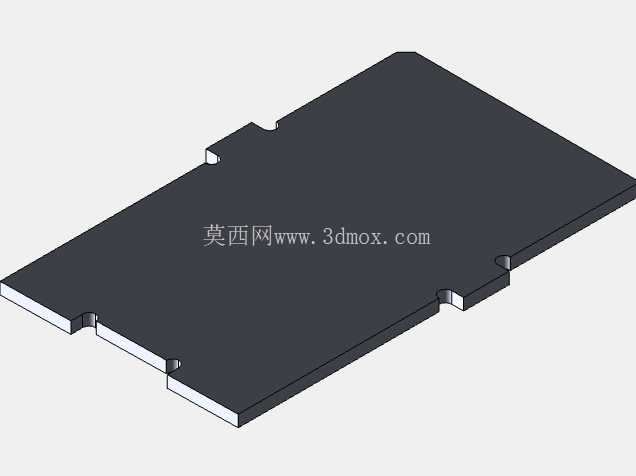

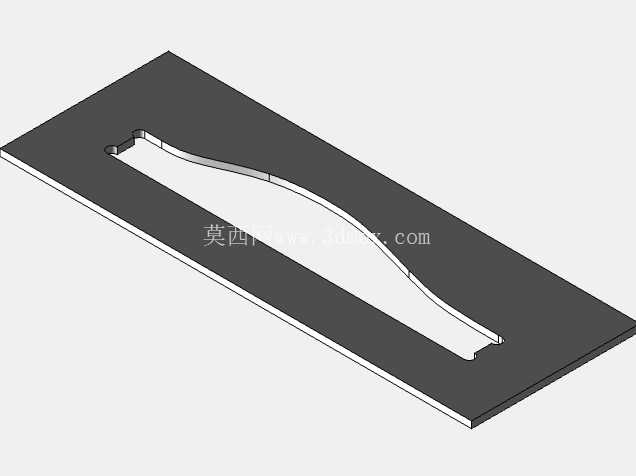

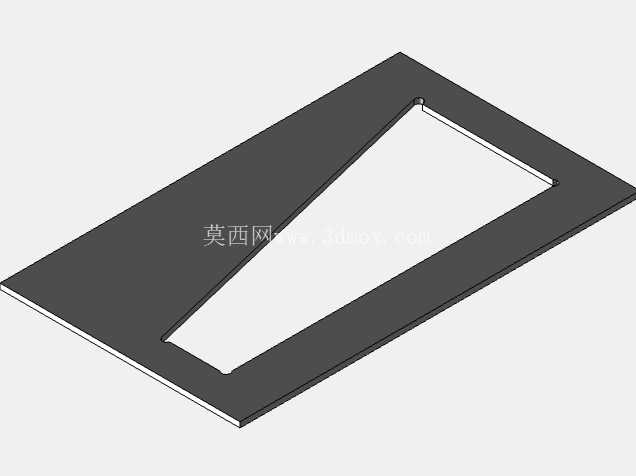

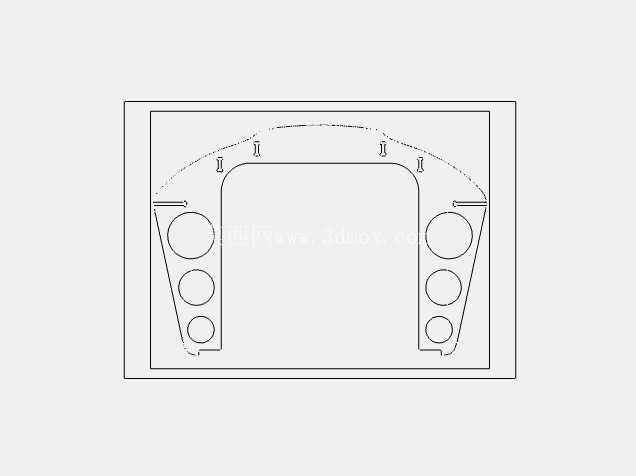

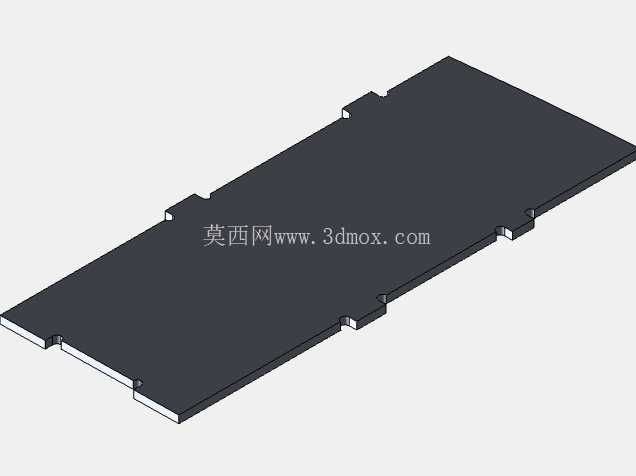

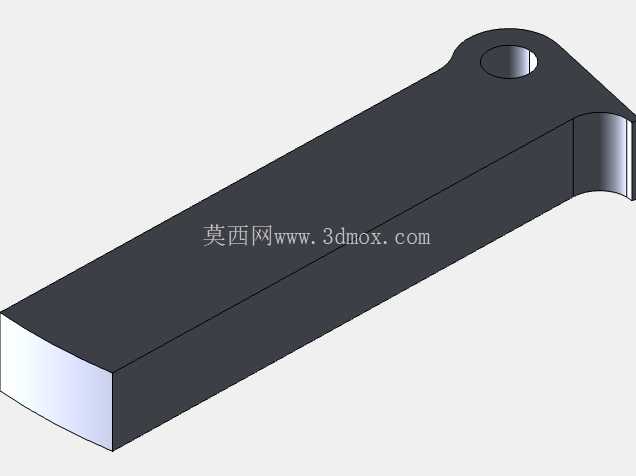

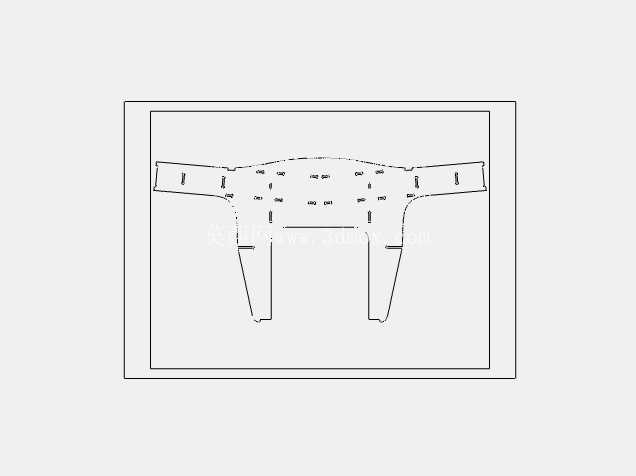

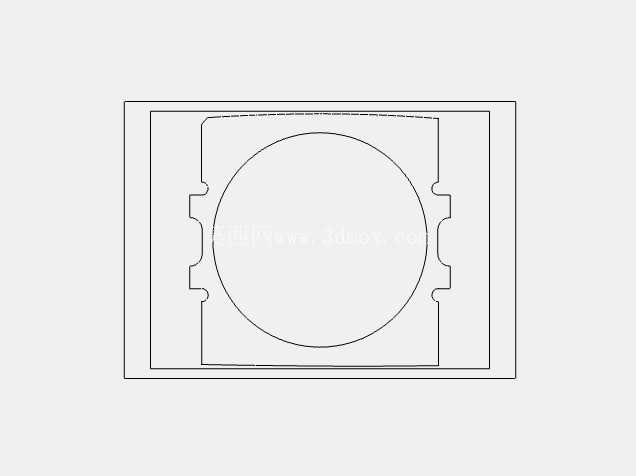

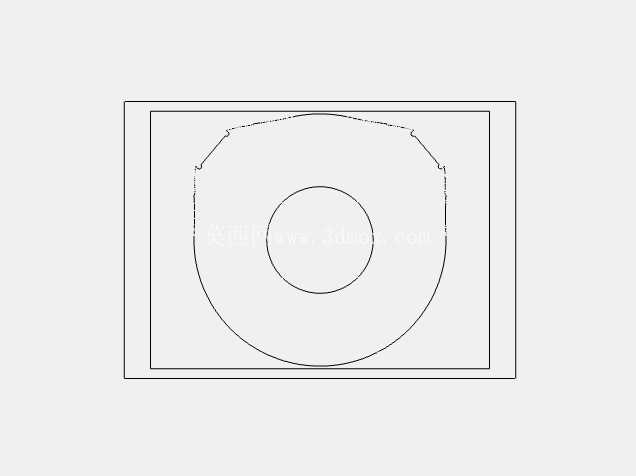

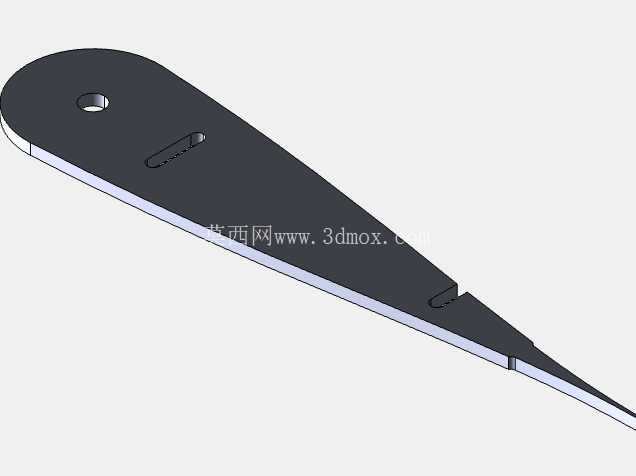

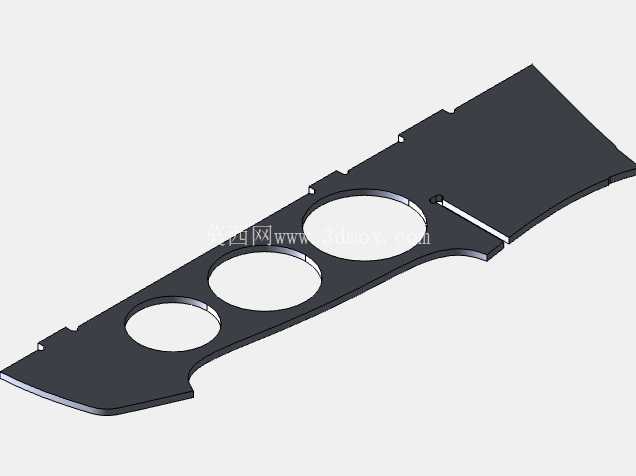

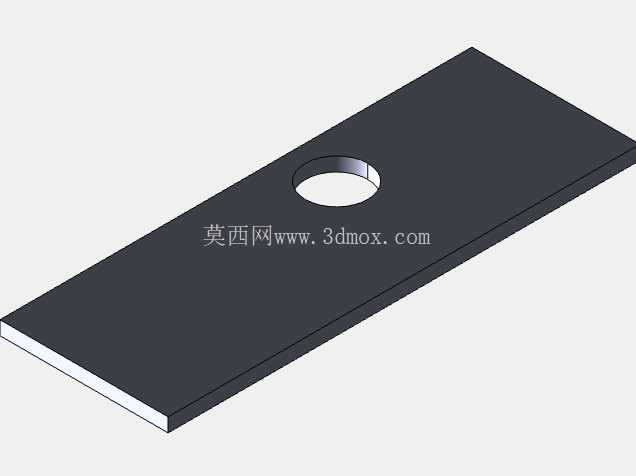

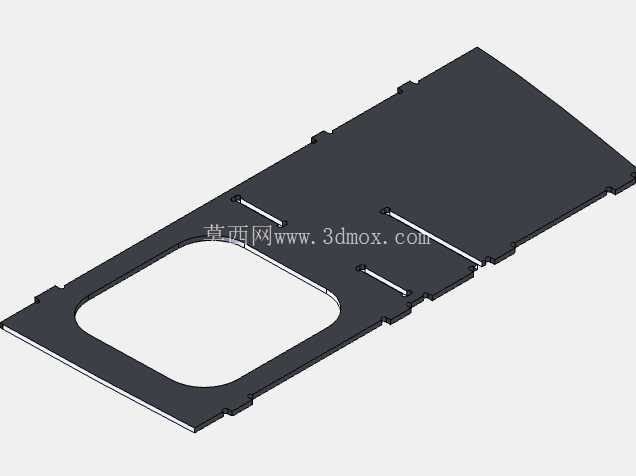

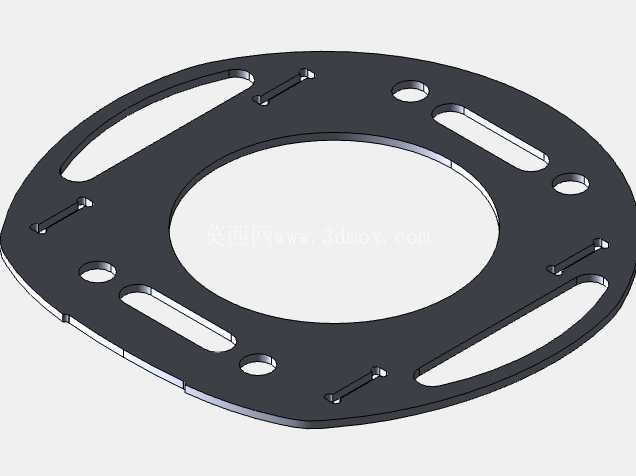

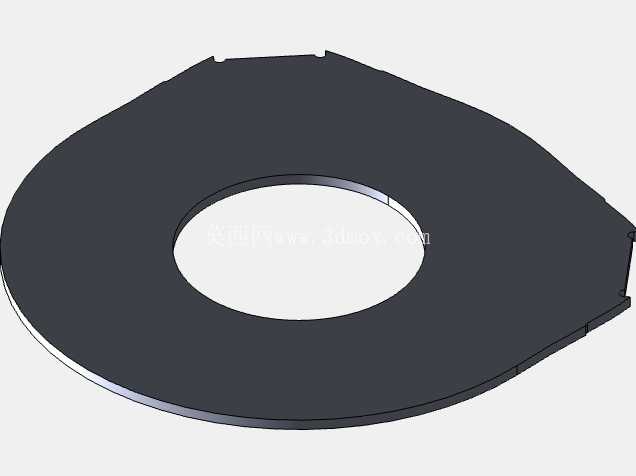

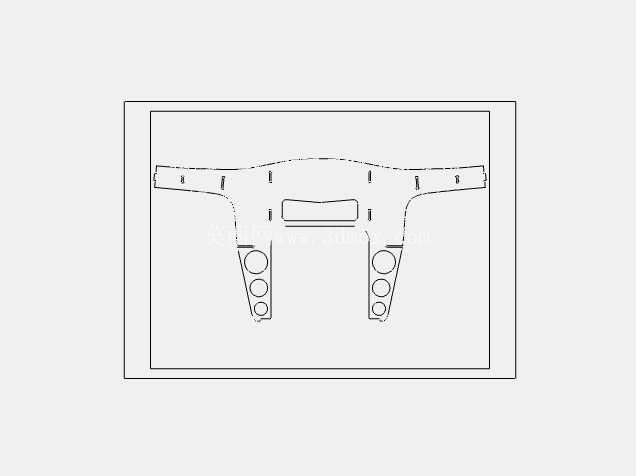

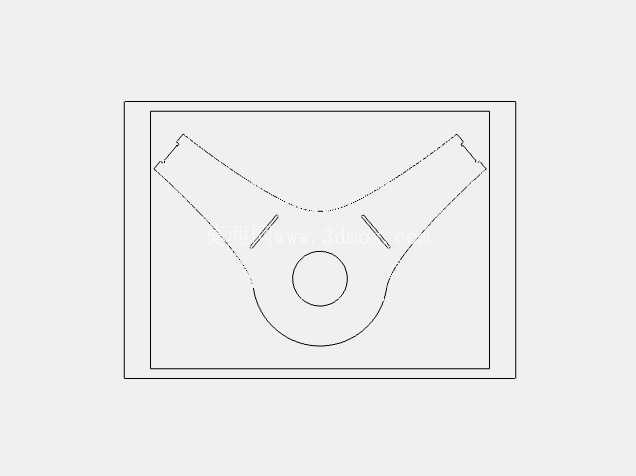

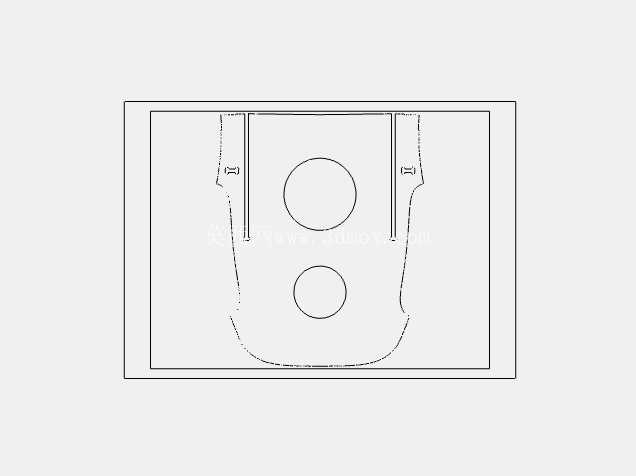

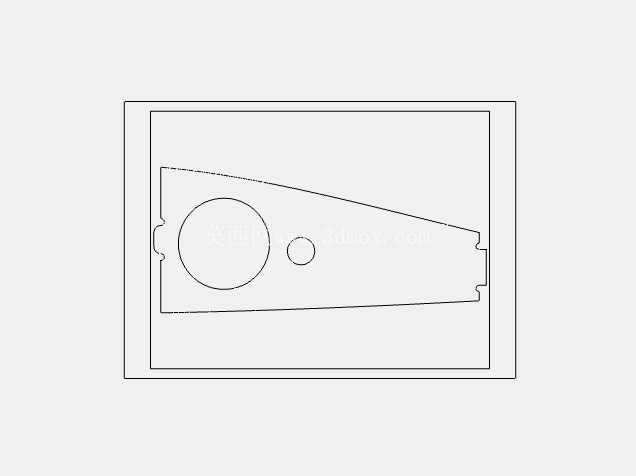

从结构建模的细节来看，整机的受力框架做了针对性的轻量化设计，机翼内部设置了翼梁与翼肋组成的承力结构，翼梁承担机翼的弯曲与剪切载荷，翼肋维持翼型的气动外形，表面蒙皮可采用轻质复合材料或3D打印构件制作，非承力部位做了镂空减重处理，在保证结构强度满足飞行载荷要求的前提下尽可能降低结构重量。动力臂与机翼的连接位置做了局部加强，可承受旋翼运转产生的振动载荷与机动飞行时的惯性载荷，尾翼与尾撑的连接位置设置了舵机安装座，舵机通过连杆操纵尾翼舵面偏转，实现飞行姿态的控制。机身头部的牵引螺旋桨采用整流罩包裹，可降低螺旋桨根部的气流干扰，提升螺旋桨的推进效率，螺旋桨后方的机身内部预留了任务载荷安装位，可根据任务需求更换光电吊舱、测绘相机、气体检测传感器等不同作业设备，拓展任务适配能力。

该构型的设计充分平衡了飞行性能与结构复杂度，没有采用复杂的倾转旋翼结构，而是通过多旋翼与固定翼动力的简单组合实现垂直起降与固定翼巡航的功能切换，结构可靠性更高，维护难度更低，非常适合开源社区的爱好者、小型无人机研发团队进行二次开发与迭代，也可作为小型长航时监视无人机的验证平台，用于测试不同的气动构型、动力系统与任务载荷搭配。
