日常做机箱散热结构选型的时候,这类80mm规格的轴流风扇是接触频率最高的配件之一,不管是ATX标准机箱的前进后出风道搭建,还是小型ITX机箱的局部热源补风,甚至工控机柜、小型电源模块的辅助散热场景,都能看到同结构产品的应用。很多刚入行的结构工程师做散热适配时,容易只盯着风扇的风量参数,忽略安装边界和结构细节,最后打样回来才发现干涉或者固定位不匹配,反而拖慢项目进度。

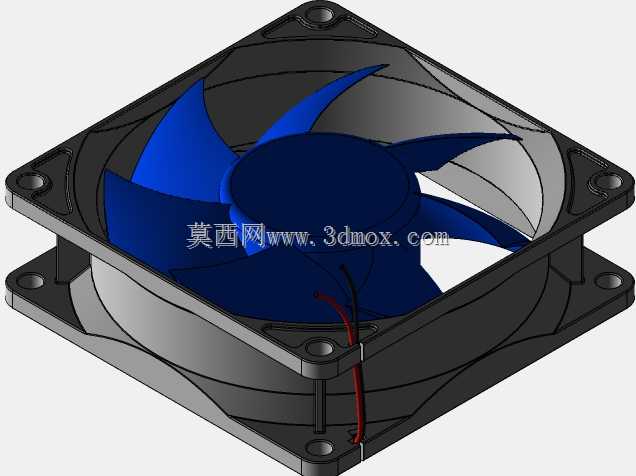

从结构设计逻辑来看,这款风扇采用外框加中心轮毂加七片后掠式叶片的经典布局,外框四个角预留的沉头安装孔是行业通用的标准孔位,孔距严格匹配80mm风扇的安装规范,适配M3或者自攻螺丝的固定需求,安装时不需要额外做转接支架,直接对应机箱、冷排或者散热片上的预装孔位就能锁紧。外框的厚度做了等壁厚设计,边缘做了微小的倒角处理,既可以避免安装时割手,也能在批量注塑生产时减少缩水变形的概率,保证四个安装面的平面度,锁紧螺丝后不会出现框体翘曲导致叶片蹭框的问题。

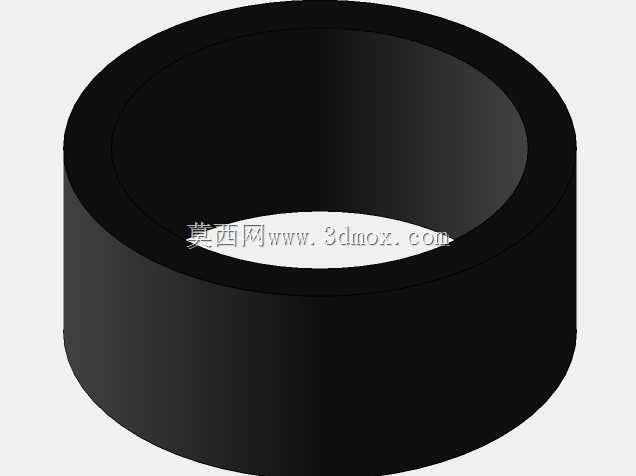

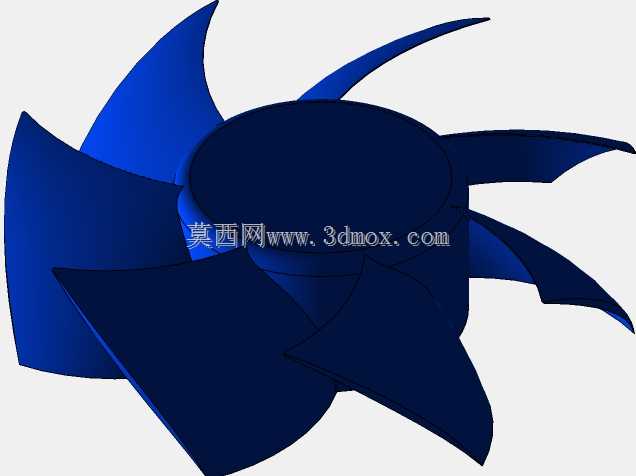

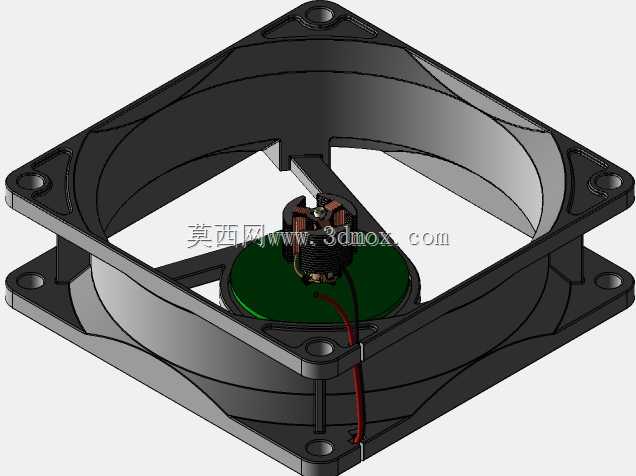

中心轮毂的直径做了针对性优化,既能够容纳内置的驱动电路板和轴承结构,也不会过度遮挡中心进风区域,叶片采用半透明的PC材质注塑成型,后掠角的角度经过反复调整,在额定转速下能够兼顾风量和风压,不会因为角度过陡导致运行噪音陡增,也不会因为角度太平缓导致送风距离不足。叶片和外框内壁之间的间隙控制在极小的范围内,这个间隙的尺寸把控很考验设计功底,间隙太大容易产生叶尖漏风,降低实际送风效率,间隙太小则会因为注塑公差、装配公差或者长期运行后的轴承磨损,出现叶片蹭外框的异响,甚至卡死停转的故障。

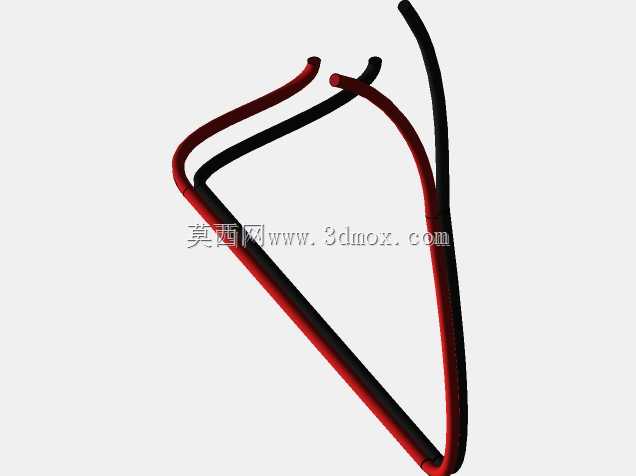

实际应用场景里,这类风扇的用途远不止台式机机箱散热,在做小型激光雕刻机的光路散热、桌面级3D打印机的喷头周边散热、工控一体机的内部风道循环、甚至小型功放设备的被动散热补风时,只要安装空间匹配80mm见方的尺寸边界,都可以选用同结构的风扇。做结构适配的时候需要注意,风扇的出线方向是从外框一角引出,布线时要预留足够的线长弯折空间,避免线材被外框压住或者被叶片打到,同时要确认风扇的进风出风方向,扇叶凸面朝向的是进风侧,凹面朝向的是出风侧,装反的话会导致整个风道流向反向,散热效率直接折损大半。

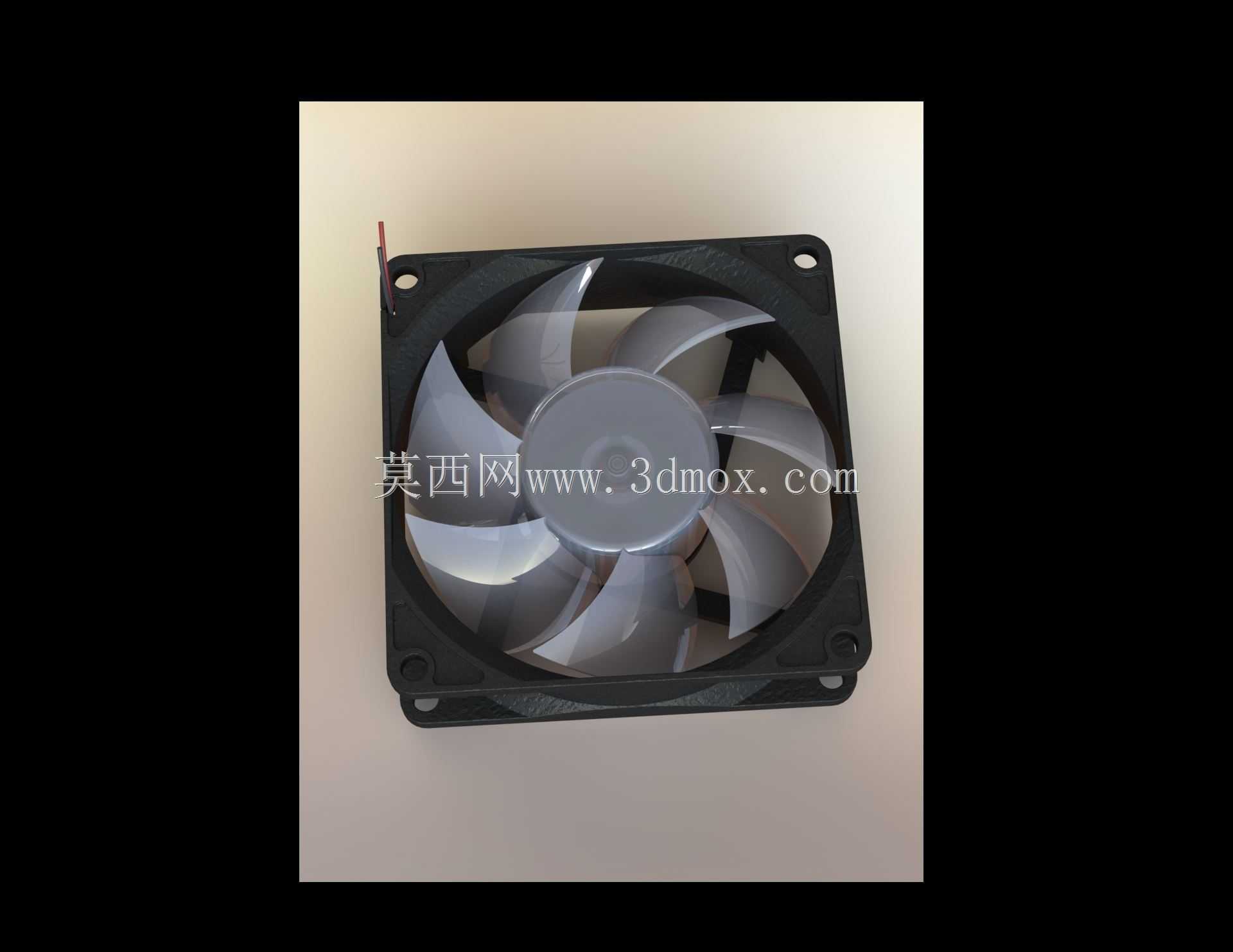

从建模细节来看,整个模型还原了风扇的所有装配特征,外框上的定位缺口、安装孔的沉头深度、轮毂表面的同心圆纹理、叶片的曲面弧度都和实物一致,做设备整体装配的时候,可以直接把这个模型导入装配体,用来校验安装空间是否充足,检查周边结构件和风扇本体是否存在干涉,也可以用来模拟风道走向,提前预判散热方案的可行性。很多工程师做散热布局时习惯用简化的方块代替风扇模型,往往会忽略外框厚度、轮毂突出尺寸这些细节,等到实际装机时才发现内存马甲、显卡供电线或者机箱加强筋和风扇干涉,不得不临时修改结构,反而浪费更多时间。
另外在做长期运行的设备选型时,这类风扇的固定方式除了螺丝锁紧,也可以搭配橡胶减震钉使用,四个角的安装孔直径刚好匹配标准规格的橡胶减震钉,能够吸收风扇运行时产生的微小振动,避免振动传递到机箱或者设备壳体上产生共振噪音,这也是结构设计时预留的适配空间,没有把安装孔做的过小或者过大,兼顾两种固定方式的使用需求。叶片的曲面做了等壁厚处理,注塑生产时能够保证塑胶填充均匀,不会出现局部缺胶或者壁厚不均导致的动平衡问题,出厂前只要做简单的动平衡校准,就能保证高速运行时的稳定性,不会出现明显的抖动。
