六轴桌面级小型工业机械臂结构设计

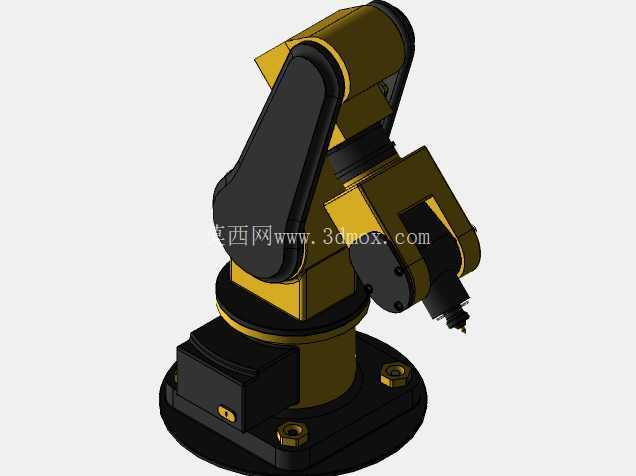

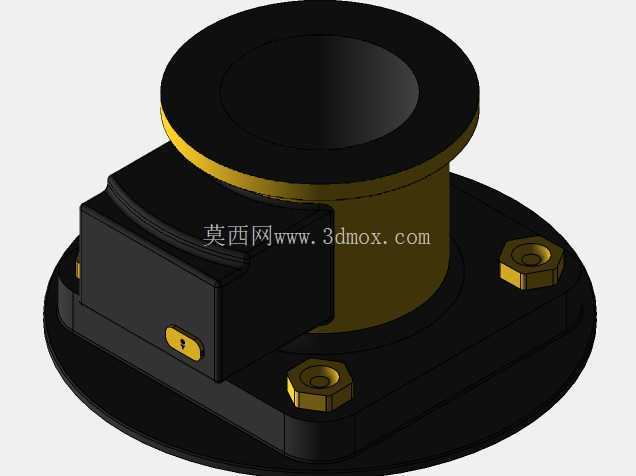

这款小型多关节机械臂的结构设计，核心面向小负载工况下的精密作业场景，在3C电子零部件分拣、实验室样本转运、小型工件装配、教学实训台搭建这类场景中适配性极强，能在狭窄的工位空间内完成多自由度的姿态调整，替代人工完成重复度高、定位精度要求严苛的重复性动作。从结构布局来看，整机采用关节串联式构型，底座为圆盘式安装结构，底部预留四个对称分布的螺栓安装孔，可直接固定在铝型材工作台、设备机架台面或者移动小车上，安装面的平面度公差设计控制在0.1mm以内，避免底座安装变形导致的关节同轴度偏差，底座内部预留了走线空腔，可容纳伺服电机的动力线、编码器线以及末端执行器的气路或信号线路，所有线缆从底座侧方的出线孔引出，避免关节转动过程中出现线缆拖拽、磨损的问题。

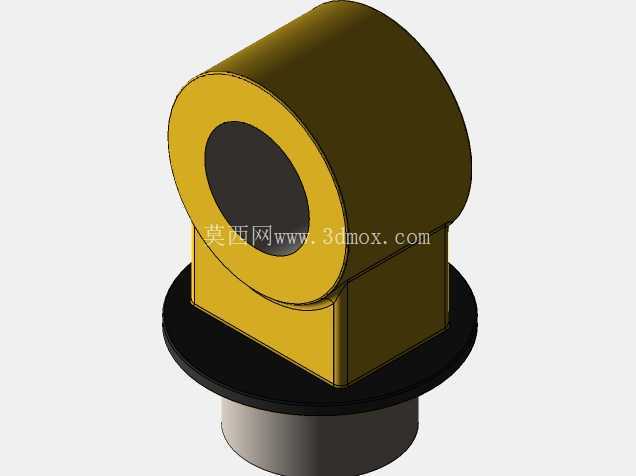

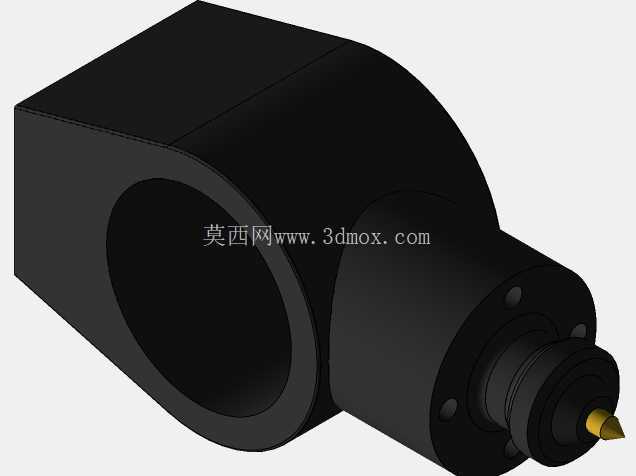

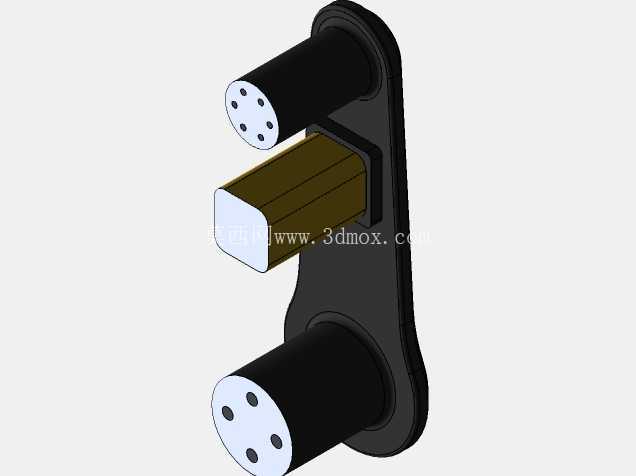

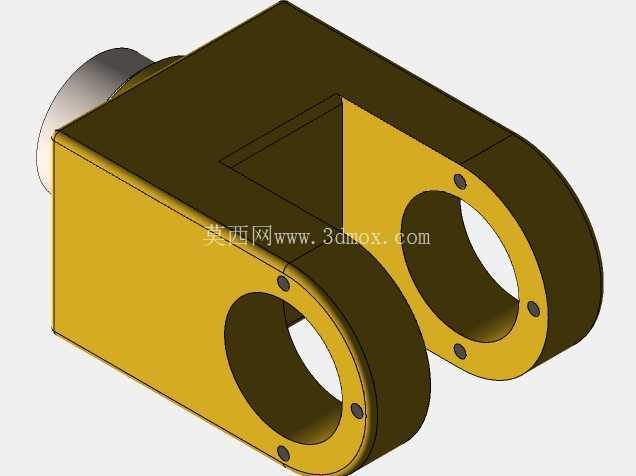

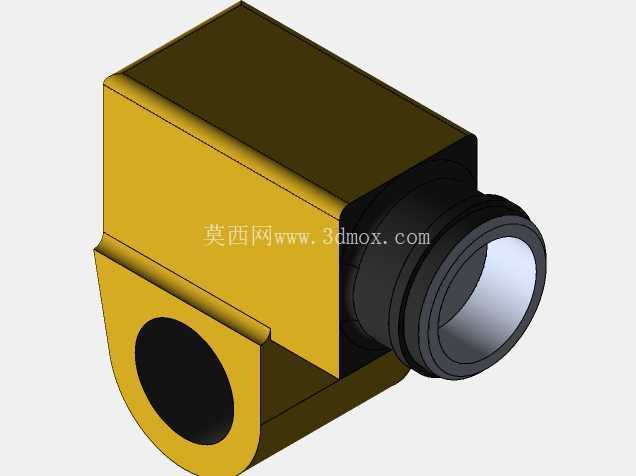

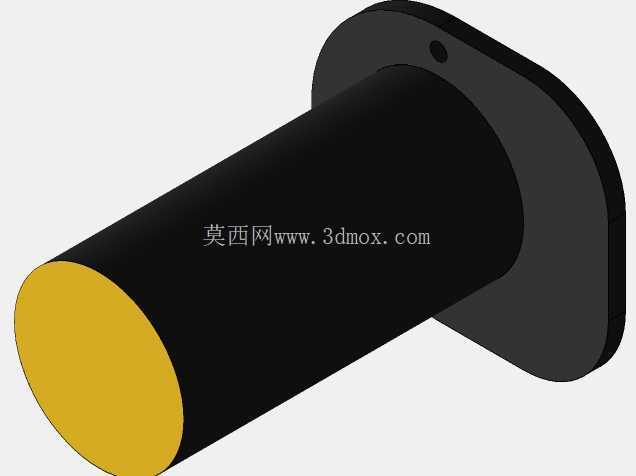

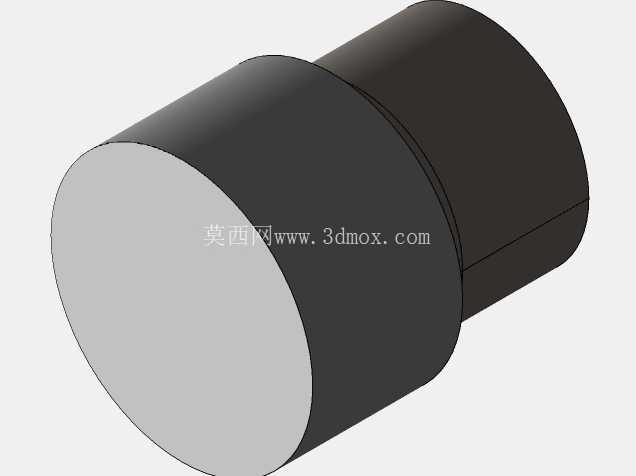

关节部分的设计采用了模块化思路，腰座关节承担整机的水平回转动作，回转支承选用交叉滚子轴承结构，可同时承受轴向载荷、径向载荷与倾覆力矩，满足臂部伸展状态下的刚度要求，不会因为末端负载产生明显的形变抖动。大臂与腰座之间的俯仰关节、小臂与大臂之间的俯仰关节，均采用了谐波减速器搭配伺服电机的直驱结构，省去了额外的同步带传动环节，既减少了传动背隙，也压缩了关节部位的外形尺寸，让臂体在收拢状态下的占地空间进一步缩小。腕部设置了三个正交分布的转动关节，可实现末端执行器的俯仰、偏转与回转动作，能在臂体姿态不做大调整的前提下，让末端工具适配不同角度的作业面，比如在小型电路板插件作业中，腕部可灵活调整吸嘴的角度，避开周边的元器件干涉。

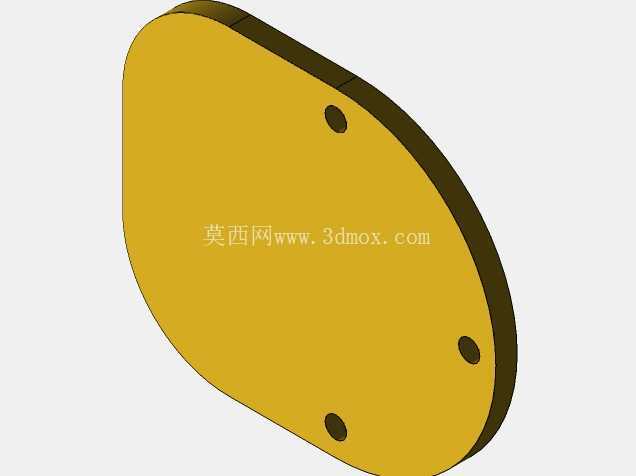

末端法兰采用标准的接口尺寸设计，可快速适配夹爪、真空吸嘴、点胶头、小型焊枪等不同的执行工具，法兰端面预留了定位销孔与螺纹安装孔，更换工具时不需要重新做复杂的标定，仅需更新工具坐标系参数即可投入使用。臂体的外壳采用了分块式的钣金与工程塑料组合结构，既可以保护内部的传动部件与线路，避免车间内的粉尘、切削液溅入关节内部，也不会给臂体增加过多的额外负载，整机的自重控制在合理区间，单人即可完成搬运与安装调试。

设计过程中对运动边界做了充分的干涉校验，每个关节的转动行程都设置了机械硬限位与软件软限位双重保护，比如大臂俯仰到最低位置时，不会与底座安装面发生碰撞，腕部回转到极限角度时，外壳不会与小臂结构产生剐蹭，同时在关节内部预留了限位开关的安装位置，设备上电时可自动完成零位校准，不需要人工手动对位。针对不同工位的安装需求，底座的安装孔位做了通用化设计，既可以适配标准的工业铝型材T型槽安装，也可以通过转接板固定在钢板工作台面上，安装孔的中心距尺寸兼容市面上主流的小型桌面机械臂安装规范，用户替换现有设备时不需要重新加工安装台面。

从实际使用的角度出发，这款机械臂的作业半径覆盖桌面级工位的常见范围，在伸展状态下可覆盖半径500mm左右的圆形作业区域，收拢状态下的横向尺寸不足200mm，可放置在流水线旁的狭小空间内，配合流水线完成工件的上下料动作。关节部位的密封结构做了针对性设计，转轴位置采用双唇形密封圈，可阻挡日常作业中的粉尘侵入，延长内部轴承与减速器的维护周期，日常使用仅需定期在注油孔补充润滑脂即可，不需要频繁拆解维护。臂体的外观配色采用黄黑搭配的工业安全色，在车间环境中辨识度高，可提醒周边作业人员注意设备运动范围，避免发生碰撞事故。
