履带式消防灭火洒水作业机器人结构

　　这款履带式移动作业平台的设计初衷，是解决狭窄消防通道、易燃易爆仓储区域、高危火情现场人员无法近距离开展灭火、降尘作业的痛点，同时可兼顾日常厂区、园区的路面洒水降尘、绿植浇灌等常态化作业需求，替代人工进入存在坍塌风险、有毒烟气聚集、高温辐射的危险作业区域，降低一线作业人员的暴露风险。从结构布局来看，整机采用履带式行走底盘作为承载基础，履带行走机构的接地比压远低于轮式结构，能够在碎石路面、松软泥地、火场残留的积水积灰路面、甚至带有一定坡度的废墟地形上稳定行进，不会出现轮式设备常见的打滑、陷车问题，底盘两侧的驱动轮与导向轮采用内嵌式安装，避免行进过程中被现场杂物卡滞，履带板表面做了防滑齿结构设计，在湿滑的灭火作业面也能保证足够的抓地力。

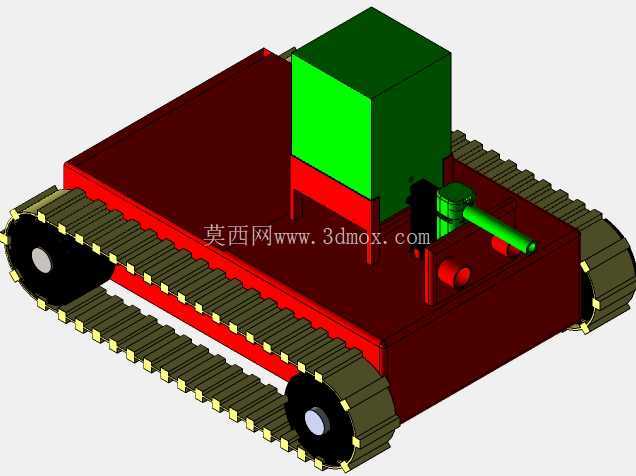

　　底盘上部的承载区做了分区布局，靠后侧位置布置了核心的储液箱体，也就是模型中绿色的立方体结构，这个箱体同时承担灭火剂储存与清水储存的功能，箱体底部做了倾斜的导流结构，能够保证液体在低液位时也能完全被泵体抽取，不会出现残留积液的问题，箱体与底盘之间采用螺栓连接的固定支架，支架上预留了减震垫安装位，能够缓冲行进过程中路面颠簸对箱体焊缝的冲击，避免长期使用后出现焊缝开裂漏液的问题。

　　箱体前侧布置了喷射执行机构，也就是侧向伸出的绿色喷管结构，喷管与内置的高压泵组出口连接，喷管的安装座预留了俯仰角度调节的转轴空间，后续可加装舵机实现喷射角度的远程电控调节，不需要人员靠近作业面调整喷射方向，喷管的接口采用标准的消防水带接口规格，在自身储液耗尽时，可直接外接外部消防供水线路持续作业，拓展了设备的连续作业时长。底盘上还预留了泵组、阀组、控制模块、动力电池的安装空间，所有电气元件的安装位都做了抬高设计，避免作业过程中喷溅的液体、路面积水浸泡电气部件，防护等级可满足户外涉水作业的基本要求。

　　从安装边界来看，整机的宽度控制在常规消防通道的最小通行宽度以内，能够顺利通过宽度0.8米以上的狭窄通道，整机高度控制在1米以内，能够进入层高较低的地下仓储空间、设备夹层区域开展作业，底盘的离地间隙预留了足够的越障高度，可顺利跨过5厘米以内的地面凸起、散落的管线等障碍物。设计过程中充分考虑了整机的重心配平，储液箱满载时的重心落在履带接地段的中心区域，即使在爬坡、跨越障碍物的过程中也不会出现倾翻的问题，喷管伸出作业时的反作用力也在整机的稳定力矩范围内，不会因为喷射后座力导致设备移位。这款设备的结构设计充分兼顾了消防应急场景与日常洒水作业的双重需求，所有外露的结构件都做了防腐防锈的工艺预留，能够适应火场高温、潮湿、带有腐蚀性灭火剂的作业环境，行走机构的易损件都采用快拆结构设计，现场作业出现损坏时可快速更换，不需要复杂的专用工具，保障设备的出勤可靠性。
