滑轨式七轴摄像机械臂结构设计

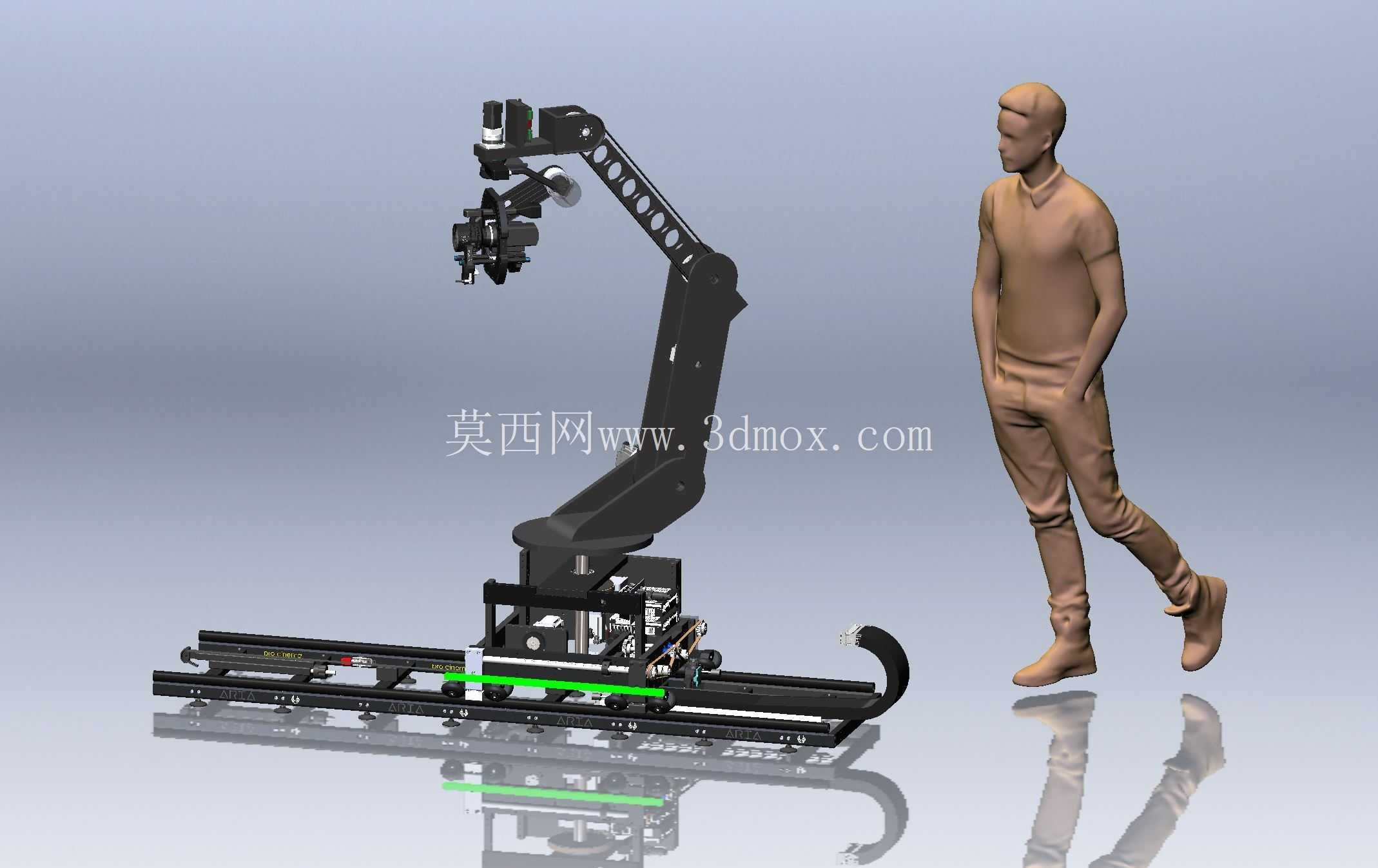

　　这款带地轨拓展的七轴摄像机械臂，核心是为固定空间内的大跨度动态影像采集场景设计，区别于常规固定机位的摄像支架或是六轴固定式机械臂，额外增设的地面滑行轨道轴，让整套设备的作业覆盖范围从单工位半径拓展到了整条轨道长度的线性区间，能满足演播室多机位轨迹拍摄、工业产线长距离视觉巡检、特殊场景动态跟拍这类需要连续位移+多姿态调整的作业需求。从结构设计逻辑来看，整套设备的轴系配置做了针对性的负载优化：地轨部分采用重载线性导轨搭配同步带传动结构，滑座上集成了机械臂基座的旋转轴，相比齿轮齿条传动，同步带的反向间隙更小，低速运行时不会出现爬行抖动，能保证摄像过程中画面的平稳性，不会因为传动顿挫出现画面跳变。

　　机械臂本体的六个关节全部采用中空走线设计，关节内部的伺服驱动单元做了低转速高扭矩的参数匹配，末端法兰专门适配摄像云台的安装接口，预留了标准的设备安装螺孔与走线通道，能直接搭载主流的专业摄像设备，不需要额外做转接结构改造。在安装边界的考量上，地轨的安装基准面做了可调式地脚设计，允许安装地面存在每米0.5mm以内的平面度误差，通过地脚螺栓的调节就能完成轨道的水平校准，不需要对安装地面做额外的精加工处理；轨道的单段标准长度为2米，可根据实际作业场景的覆盖需求拼接延长，拼接处设计了定位销结构，能保证多段轨道拼接后的直线度误差控制在0.2mm每米以内，避免滑座运行到拼接位置时出现卡顿。机械臂本体的臂展参数经过反复校核，在搭载额定负载的摄像设备时，末端的重复定位精度能控制在0.1mm以内，完全满足固定轨迹拍摄、预设点位巡检这类对位置精度有要求的作业场景；关节的运动速度做了分段限速设置，地轨轴的最高运行速度不超过0.5m/s，臂部关节的最高角速度不超过30°每秒，避免高速运动时产生的惯性抖动影响成像质量，同时也能保证设备运行时的安全性，不会因为动作幅度过大碰到周边的障碍物。

　　从功能特性来看，整套设备的控制卡支持轨迹预录制功能，操作人员可以手动牵引机械臂完成一次完整的拍摄动作路径，控制卡会自动记录每个轴的运动位置、速度参数，后续作业时可以直接调用预存的轨迹程序重复运行，不需要每次作业都重新编程调试，大幅降低了非工程类操作人员的使用门槛。末端的摄像云台支持与机械臂的轴系做联动控制，能在机械臂运动过程中实时调整摄像设备的俯仰、旋转角度，保证拍摄目标始终处于画面中心位置，相比人工操作的摄像摇臂，这套设备的轨迹重复精度更高，能完成很多人工无法稳定实现的复杂运镜动作，比如环绕目标匀速旋转拍摄、沿固定轨迹匀速推拉镜头这类对运动平稳性要求极高的拍摄需求。在结构细节处理上，机械臂的臂身采用铝合金型材焊接后去应力处理，既保证了整体结构的刚性，又尽可能降低了臂身自重，减少地轨滑座的负载压力；所有的线缆都藏在臂身内部与拖链当中，不会出现线缆外露缠绕的问题，外观整洁的同时也能避免线缆被剐蹭损坏。地轨的两端都设置了硬限位与软限位双重保护结构，软限位通过轴端的编码器设置行程边界，一旦滑座运行到软限位位置就会自动减速停止，硬限位采用聚氨酯缓冲块，即使软限位失效，滑座碰到硬限位也能平稳停下，不会因为冲出行程造成设备倾覆。

　　这套设备的应用场景并不局限于影视拍摄领域，在工业场景中，只需要把末端的摄像设备换成工业相机，就能作为长距离视觉检测设备使用，沿着轨道对产线上的产品做连续的外观检测，或是对大型设备的运行状态做常态化的巡检，相比固定安装的工业相机，这套可移动的七轴结构能覆盖更多的检测角度，不需要在每个检测点位都单独安装相机，能大幅降低视觉检测系统的部署成本。在三维建模过程中，所有的关节配合面、安装接口都按照实际加工公差做了参数化设置，导轨的安装基准、臂身的连接法兰位置都预留了装配调整余量，模型中包含了完整的运动副约束，可以直接导入运动仿真软件中做轨迹模拟、干涉检查，提前验证不同姿态下臂身与周边环境、臂身自身的结构干涉问题，避免实际加工装配后出现运动死点。
