星球大战BB-8球形机器人外观结构设计

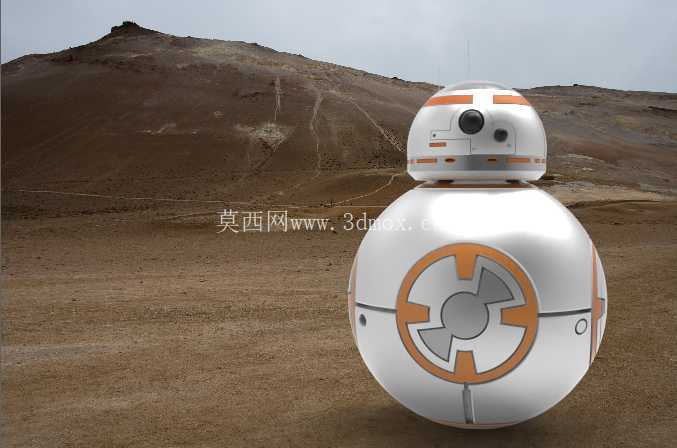

这款球形机器人的结构设计，最初是面向影视道具复刻与科教演示场景开发的，在科普展项、科幻主题展陈、青少年机器人教学实训场景中，这类双体球形移动结构具备很强的演示价值。不同于常规轮式、履带式移动机器人，BB-8采用分体式自平衡结构，下部为完整的球形驱动舱，上部为独立的半球形头部舱段，两部分之间无刚性机械连接，依靠内部磁吸附结构实现相对位置固定，在球体滚动行进的过程中，头部可以始终保持正向朝向，不会随下部球体的转动发生偏转，这一结构特性也是该设计最核心的功能亮点。

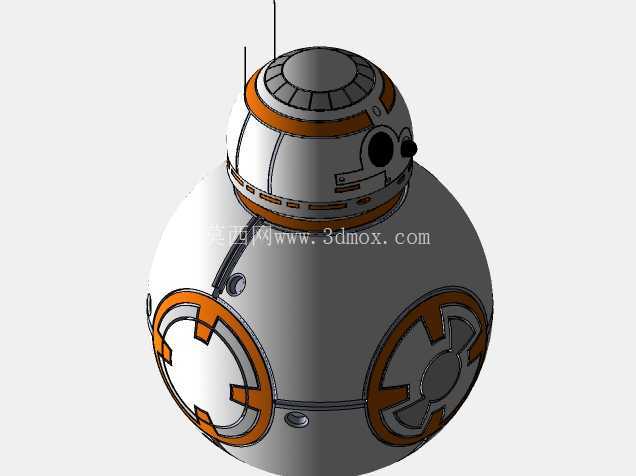

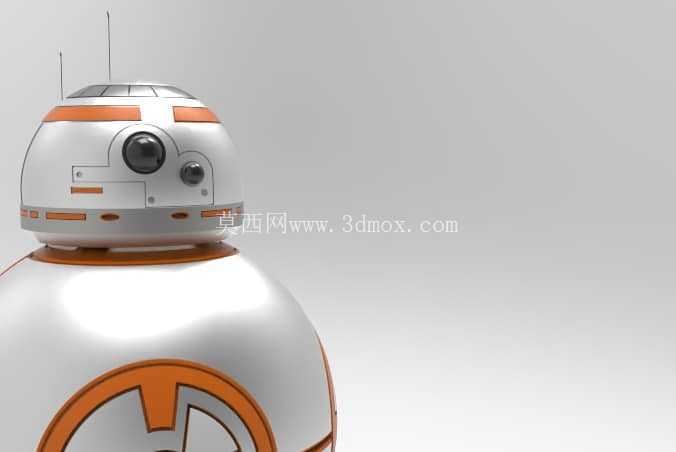

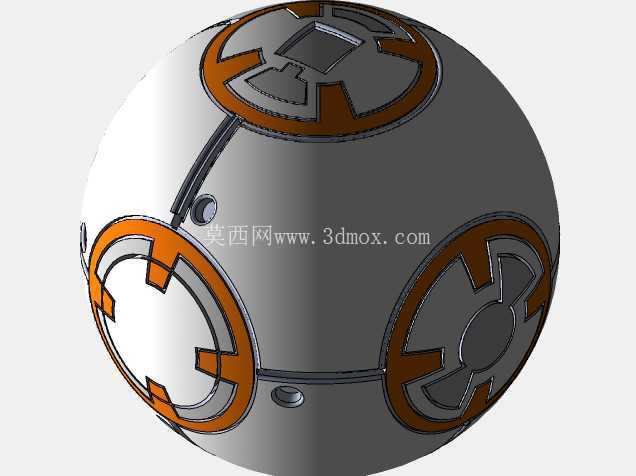

从设计思路上看，整个模型的结构拆分完全围绕可动性与装配合理性展开，下部球形舱体沿赤道线拆分为上下两个半球壳，壁厚预留了3mm的安装余量，内部可容纳重心偏移式驱动机构、配重块、磁吸模块与控制电路板，球体内部的驱动单元采用偏心重块布局，通过重块位置的改变带动球体整体滚动，不需要在球体外部设置外露的轮组结构，保证了外球面的完整性。上部头部舱段为扁半球造型，表面设置了两组圆形视觉传感器模拟窗口、两根细长通讯天线，以及环绕半球的橙色装饰分色槽，所有凸起特征的拔模角度都设置为1.5度，满足3D打印或者注塑开模的脱模要求，天线根部设计了直径2mm的安装柱，与头部壳体上的定位孔采用过盈配合，不需要额外粘接即可固定，装配难度更低。

外形尺寸方面，整个模型总高控制在280mm，下部球体直径为200mm，上部头部半球直径为160mm，头部与球体的搭接宽度为25mm，磁吸模块的安装位置设置在头部下沿的环形安装槽内，对应下部球体上沿的环形磁吸配合面，两部分之间预留1mm的活动间隙，避免相对运动时出现摩擦卡滞。安装边界上，模型底部为完整球面，放置时的支撑接触面为直径40mm的圆形区域，若用于静态展示，可配套设计内径205mm的环形支撑底座，底座高度15mm即可保证放置稳定性，不会出现滚动倾倒的问题；若用于动态功能验证，球体内部的配重块重量需要控制在整体重量的60%以上，重心始终保持在球体几何中心以下15mm位置，才能保证行进过程中的自平衡效果，不会出现头部脱落或者行进偏斜的问题。

从功能特性来看，该结构除了基础的滚动行进功能外，头部可独立实现左右30度的偏转动作，配合表面的传感器窗口，可拓展加装微型摄像头、语音交互模块，作为展厅导览机器人或者科教实验平台使用。外表面的分色凹槽深度为0.8mm，后期做表面涂装时可以直接沿着凹槽粘贴遮盖带，不需要额外绘制分色线，能够有效提升外观制作的精度。所有壳体零件的连接都采用隐藏式卡扣设计，外表面无外露的螺丝孔，保证了外观的整体性，还原影视原作的光滑曲面效果。在结构强度设计上，球体赤道位置的连接卡扣均匀布置12个，单个卡扣的卡接量为1.2mm，装配后两个半球壳的接缝间隙控制在0.2mm以内，既方便拆装维护内部元件，也能保证滚动过程中壳体不会松脱。头部的天线采用柔性材料设计预留接口，若采用PLA等刚性材料打印时，可在天线根部设计0.5mm的弱化槽，受到碰撞时可以在根部发生弯折，不会出现断裂损坏的问题。
