PMD Camcube 3深度传感摄像头结构设计

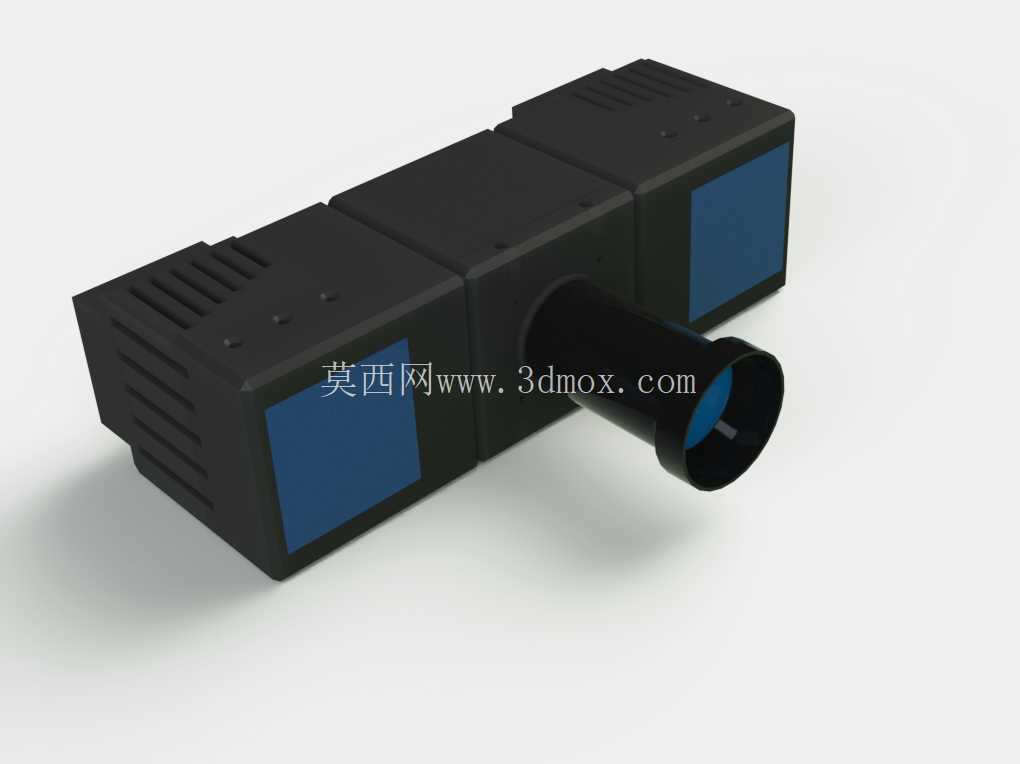

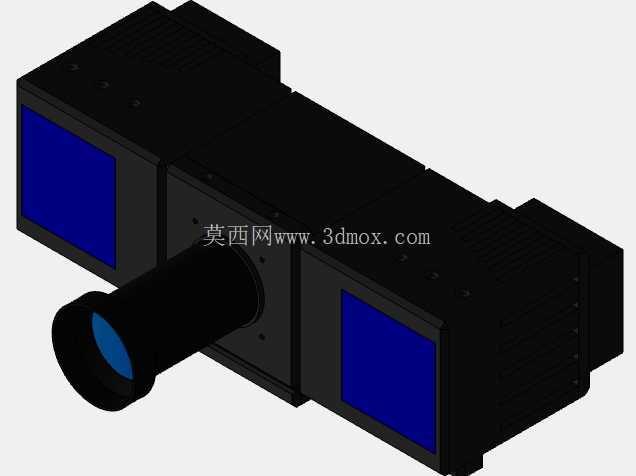

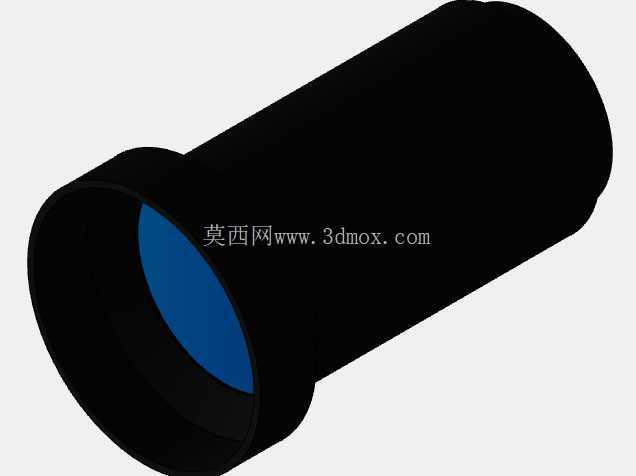

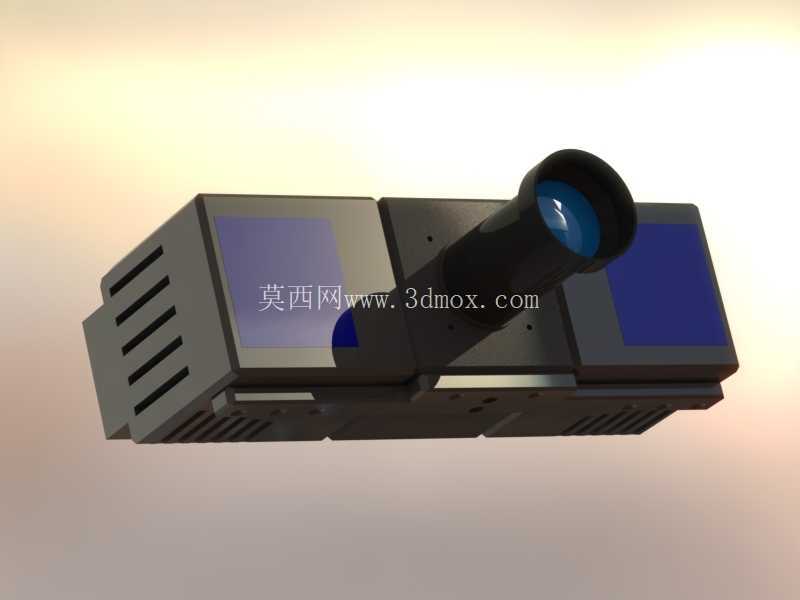

　　在工业视觉检测、机器人避障导航、三维重建测绘这类对空间感知精度有硬性要求的场景里，深度传感摄像头的结构合理性直接决定了设备的环境适应能力与长期运行稳定性，这款PMD Camcube 3的结构设计，正是围绕高帧率深度感知的实际工况需求展开的。从整机布局来看，设备采用分体式模块化拼接结构，光学镜头组件居中布置，两侧分别为红外发射模块与感光处理模块，这种布局能最大程度减少发射端与接收端的光路干扰，避免近距离测距时出现的光斑串扰问题，镜头采用外凸式镜筒设计，镜筒外壁做了细密的防滑滚花结构，方便现场调试时手动调整焦距，镜筒与主体基座的连接采用细牙螺纹配合，既保证了光轴调整的同轴度，也能在震动工况下避免焦距偏移。设备外壳主体采用铝合金铣削成型，表面做黑色硬质阳极氧化处理，一方面能减少环境杂散光对感光元件的干扰，另一方面铝合金的导热性能可以将内部处理芯片、红外发射管工作时产生的热量快速导出，外壳侧面开有多组平行排布的通风散热槽，槽道方向顺着设备安装后的气流走向设计，在无主动散热风扇的情况下，就能满足高帧率连续工作时的散热需求，避免密闭结构带来的积热导致的感光元件噪点上升、测距精度下降问题。

　　从安装边界来看，设备底部预留了标准的工业相机安装螺孔，孔位间距兼容主流的机器视觉安装支架，整机的外形尺寸控制在紧凑型视觉传感器的适配范围内，既可以安装在工业机器人末端法兰作为视觉引导部件，也可以固定在生产线支架上作为工件尺寸检测、体积测量的传感单元，模块之间的连接采用定位销加紧固螺丝的组合方式，装配时能快速保证各光学元件的相对位置精度，后期维护更换模块时不需要重新做复杂的光学校准。在功能适配的结构设计上，感光模块与发射模块的外表面都覆盖了高透红外滤光片，滤光片采用嵌入式安装结构，边缘用耐高温密封胶做了密封处理，能阻挡工业现场的粉尘、切削液雾气进入设备内部，保护内部精密的光学元件与电路板。设备的接口端布置在机身尾部，采用下沉式接口设计，能避免线缆插接后突出机身过多，在狭小空间安装时不会出现线缆干涉问题，接口周边做了屏蔽结构处理，减少工业现场电磁干扰对深度数据传输的影响，保证高帧率下深度数据传输的稳定性。实际工况应用中，这类深度摄像头往往需要在不同光照环境下工作，从强光照射的生产车间到光线昏暗的仓储巷道，设备的外壳遮光设计能避免侧面杂光进入镜头，配合内部的高动态感光元件，能在全分辨率下保持稳定的帧率输出，满足移动机器人高速移动时的实时避障需求，也能满足工业检测时对工件表面三维点云数据的快速采集需求。

　　从结构强度来看，整机外壳的壁厚经过优化，在保证整体刚性的前提下尽可能控制重量，安装在机器人末端时不会给机械臂带来过大的负载负担，外壳的边角处都做了倒角处理，避免安装调试时尖锐边角划伤操作人员，镜筒前端预留了滤光片、保护镜片的安装空间，现场使用时可以根据工况加装不同波段的滤光片或者防刮保护镜片，不需要改动原有主体结构。设备内部的电路板采用分层固定结构，发热量大的处理芯片通过导热硅胶垫直接与外壳内壁接触，将热量直接传导到外壳散出，避免芯片局部过热，各电路板之间采用板对板连接器连接，减少内部线缆的使用，降低线缆松动带来的接触不良风险，同时也让内部结构更紧凑，缩小整机体积。

　　在三维建模过程中，这类光学传感设备的建模重点在于各光学元件的相对位置精度保证，镜头的光轴与感光面的垂直度、发射端与接收端的基线距离，都是直接影响设备测距精度的关键参数，建模时需要严格按照光学设计的尺寸链要求来搭建各部件的装配关系，同时要考虑实际加工装配时的公差配合，比如镜筒与基座的螺纹配合公差、滤光片安装槽的尺寸公差，都要在模型里预留合理的调整空间，避免加工后出现装配干涉或者光学元件位置偏移的问题。对于设备选型的工程师来说，这类深度摄像头的三维模型可以直接导入到整机设备的装配体中，提前验证安装空间、光路遮挡、线缆走向等问题，减少现场安装调试时的反复修改，也能在设计阶段就评估设备的视野范围是否覆盖工作区域，安装位置是否会与周边运动部件产生干涉。
