仿生猫头鹰造型双旋翼飞行载具结构设计

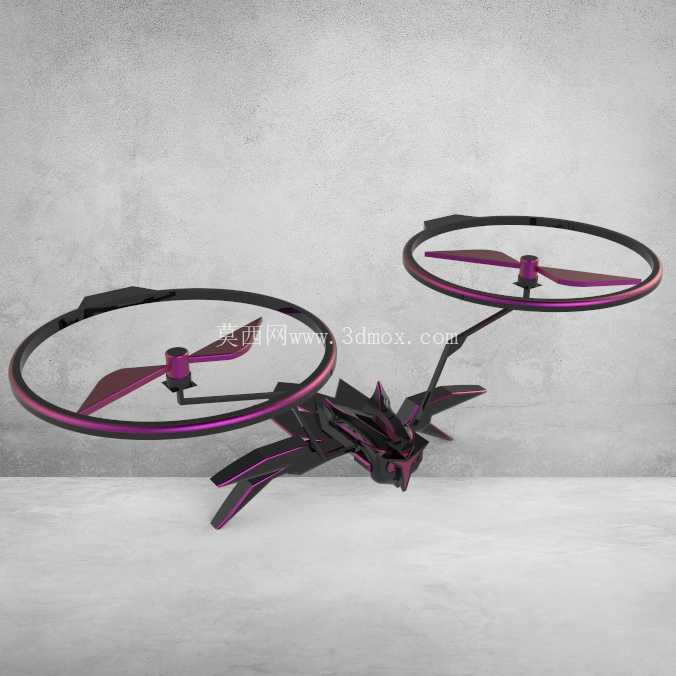

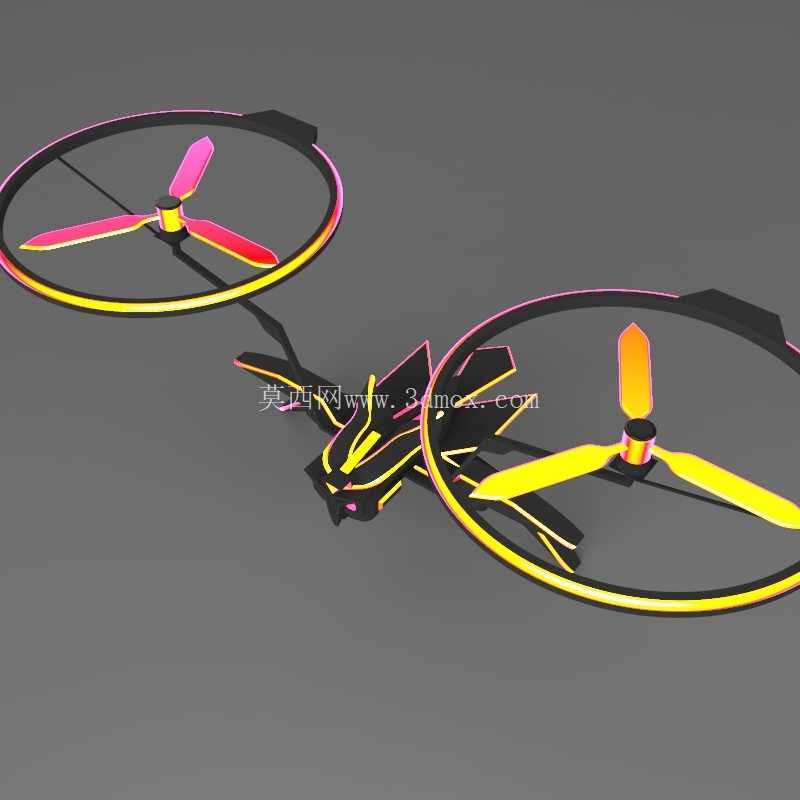

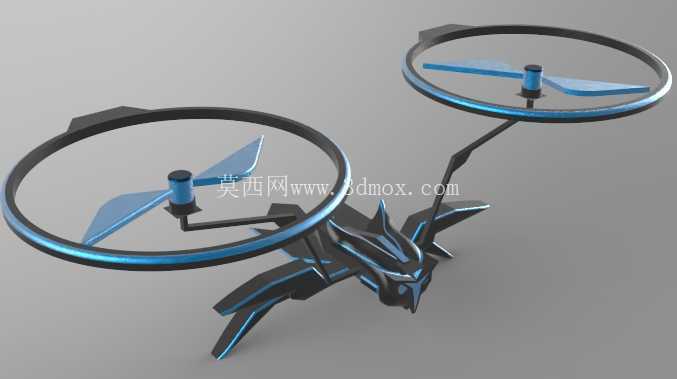

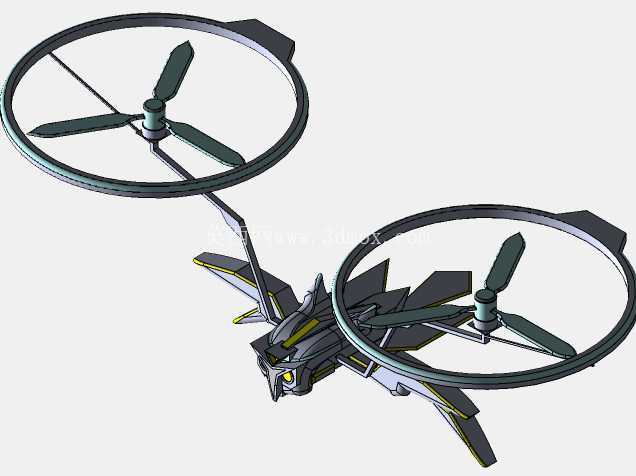

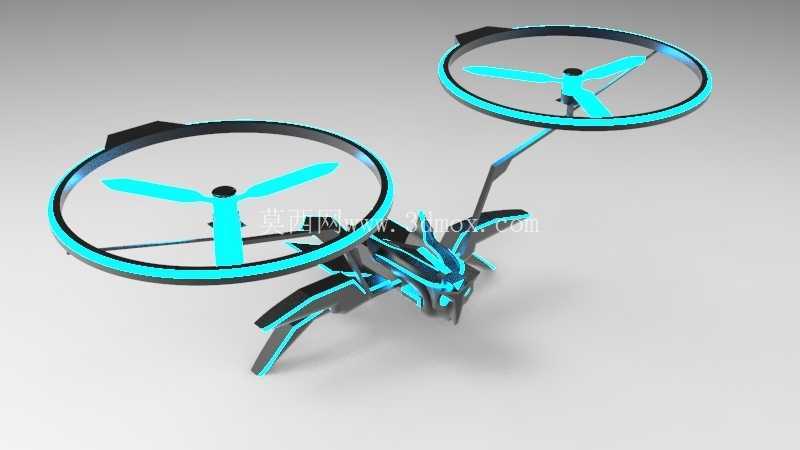

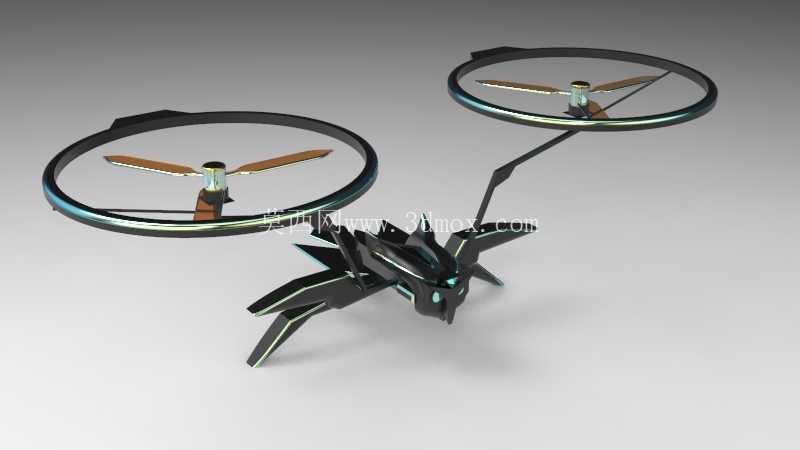

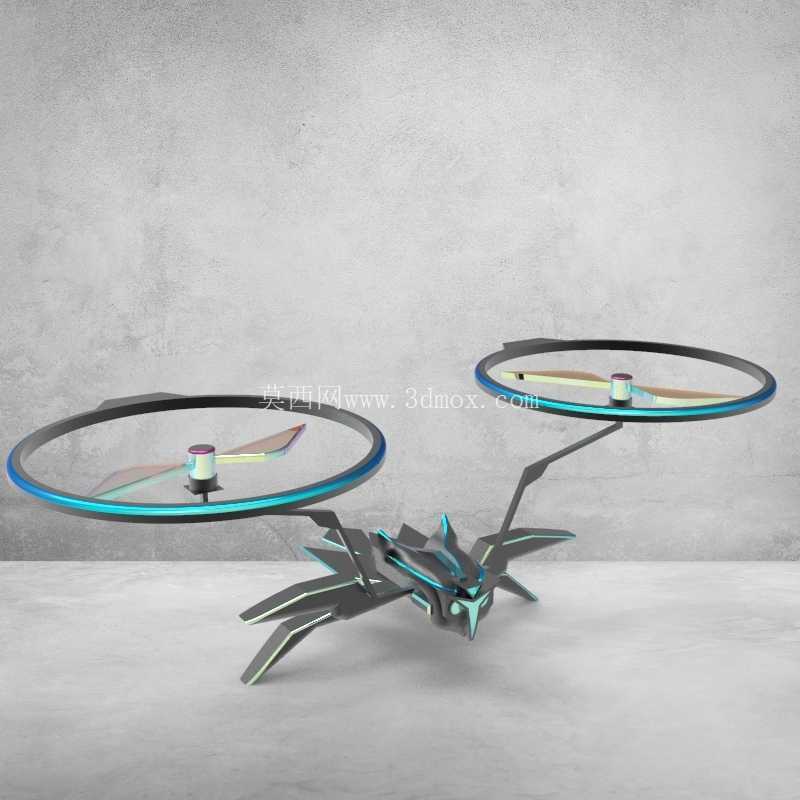

这款仿生双旋翼飞行载具的结构设计，核心参考了夜行猛禽猫头鹰的躯体轮廓与飞行动力学特征，在旋翼布局、重心配平、外形气动优化上做了针对性的结构适配，区别于常规四旋翼消费级无人机的对称布局，采用双旋翼错位布置的结构形式，将两个旋翼支撑臂从仿生躯体的肩部位置向外延伸，旋翼旋转平面与水平面保持微小的倾角预设，在三维建模阶段就完成了旋翼下洗气流与躯体外形的干涉仿真，避免飞行过程中气流在躯体上表面形成紊流影响姿态稳定性。

从实际应用场景来看，这类仿生造型的飞行载具，既可以作为文创IP衍生的收藏级静态展示模型，也可以通过加装微型飞控、动力模块改装为具备实际飞行能力的小型航拍载具，尤其是低辨识度的仿生外形，在低空近景拍摄、主题活动展演场景中，相比常规方正造型的无人机具备更强的场景融入感，不会因为生硬的工业外观破坏拍摄画面的整体氛围。在结构设计思路上，整个躯体部分采用了多段折线的棱面造型，既还原了参考IP中载具的科幻质感，也在建模阶段预留了内部电子元件的安装腔体，腔体内部设置了十字交叉的加强筋结构，在不额外增加壳体厚度的前提下提升了整体抗扭刚度，避免飞行过程中因为旋翼振动导致壳体出现共振异响。

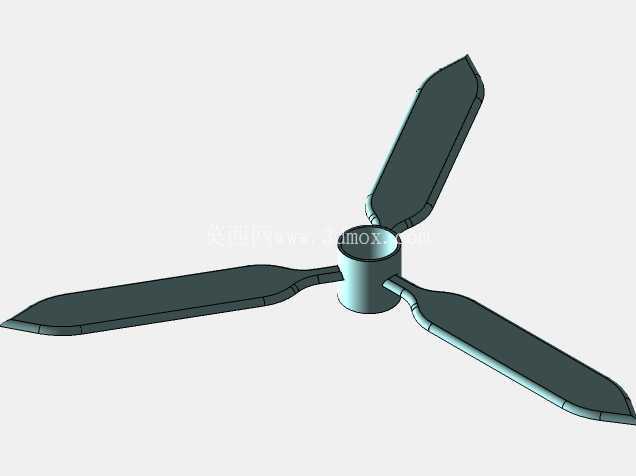

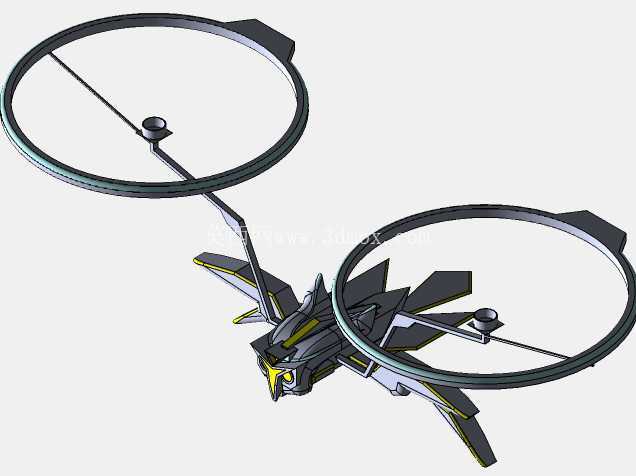

旋翼支撑臂采用了变截面的流线型结构，从根部与躯体连接位置的大截面逐步过渡到旋翼安装座的小截面，既保证了支撑臂的结构强度，能够承受旋翼高速旋转产生的升力与交变弯矩，也尽可能降低了支撑臂本身的迎风阻力，减少飞行过程中的动力损耗。旋翼外围设置了环形的保护圈结构，保护圈截面采用翼型设计，在旋翼旋转时能够额外提供一定的升力补偿，同时也能在低空飞行碰到障碍物时避免桨叶直接碰撞损坏，降低日常使用的维护成本。

在安装边界的尺寸控制上，建模阶段将两个旋翼的中心距控制在220mm，整机横向最大尺寸不超过280mm，纵向从头部到尾翼末端的尺寸控制在180mm，躯体部分的最大厚度控制在35mm，这个尺寸区间既能够容纳常规的1S锂电池、微型有刷电机、2.4G接收模块等标准小型无人机配件，也能保证整机重量控制在50g以内，满足微型飞行器的起飞重量要求。躯体底部预留了三个均匀分布的安装凸台，凸台上设置了M1.2的标准螺纹孔，可以根据使用需求加装微型摄像头、LED灯组或者配重块，方便使用者根据不同的使用场景调整整机的重心位置，保证飞行姿态的平稳。

外形细节的处理上，躯体表面的棱线转折位置都做了R0.5mm的圆角过渡，既避免了3D打印制作时出现尖锐的边角毛刺，也能在飞行过程中减少棱角位置的气流分离，降低飞行阻力。头部的造型做了收尖处理，模拟猫头鹰的喙部轮廓，同时在头部两侧预留了模拟眼部的凹陷安装位，可以加装LED灯作为飞行状态指示灯，兼顾造型还原度与实际功能需求。尾翼部分采用了多片分体式的造型结构，每片尾翼都与躯体主体做了一体化的连接设计，不需要额外的粘接装配，减少装配工序的同时也提升了尾翼部分的结构强度，避免轻微碰撞就出现尾翼断裂的问题。

从结构建模的工程细节来看，所有零件的壁厚都统一控制在1.2mm，既满足FDM3D打印的最小壁厚要求，不会出现打印透壁的问题，也尽可能控制了整机的打印耗材用量，降低制作成本。旋翼安装座的位置预留了直径6mm的电机安装孔，孔位公差按照H7级精度设置，能够与市面上常用的6mm直径微型有刷电机形成过渡配合，不需要额外打胶就可以完成电机的固定，方便后期的维修更换。电池仓的位置设置在躯体的几何中心位置，仓盖采用卡扣式连接结构，不需要螺丝固定就可以快速开启更换电池，提升使用的便捷性。

在气动特性的设计考量上，双旋翼采用反向旋转的布局，通过两个旋翼的转速差来控制整机的偏航动作，通过支撑臂上的微小舵机调整旋翼的倾角来实现俯仰与滚转动作，相比常规四旋翼的结构减少了两个动力单元，降低了整机的电路复杂度与重量，同时双旋翼的布局也更贴合仿生造型的视觉比例，不会出现过多旋翼破坏整体外形协调性的问题。建模过程中对整机的转动惯量做了初步的仿真测算，将俯仰轴与滚转轴的转动惯量比值控制在1.2:1，保证飞行过程中各个轴向的操控手感保持一致，不会出现某个轴向操控过于灵敏或者迟钝的问题。
