2020铝型材端部可拆铰接铰链结构

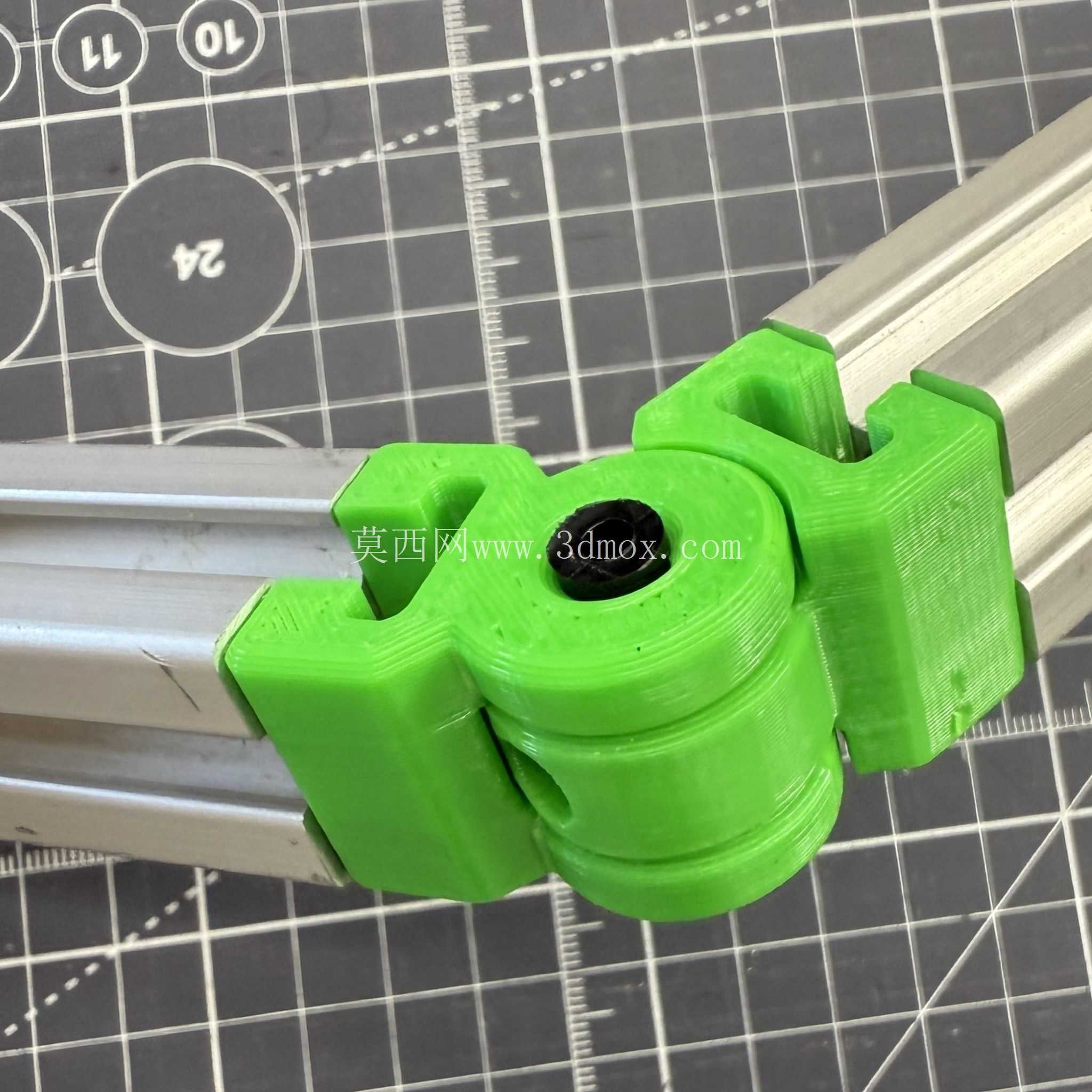

　　在非标自动化机架、桌面级实验工装、3D打印定制设备的搭建过程中，20系列铝型材是应用占比极高的基础搭建材料，这类型材的常规连接多采用角码、螺栓直连的刚性固定方案，但在需要实现型材端部翻转、角度开合、活动门页连接、可翻折置物架搭建的场景下，刚性连接无法满足活动铰接的需求，这款适配2020铝型材的端部铰链，正是针对这类场景开发的专用连接结构。从实际安装逻辑来看，这款铰链采用分体式卡扣结构，两个连接臂分别卡入两根2020铝型材的端部槽位，不需要对铝型材做额外的端面铣削、打孔攻丝预处理，仅靠标准M6螺丝即可完成锁紧固定，安装边界完全贴合2020铝型材的端面尺寸，不会超出型材的外轮廓宽度，在密集排布的型材机架上安装时，不会和相邻的型材、安装附件产生干涉。

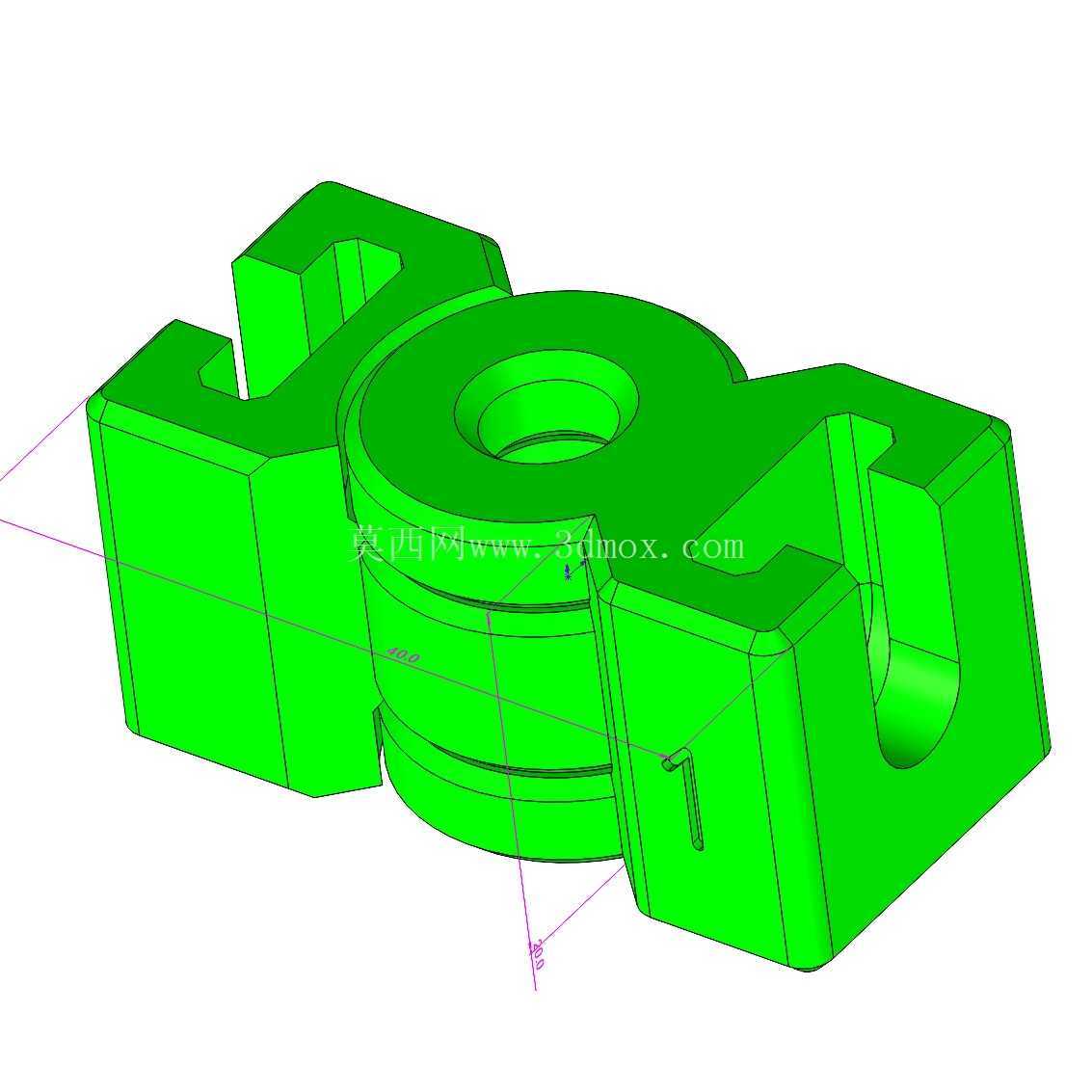

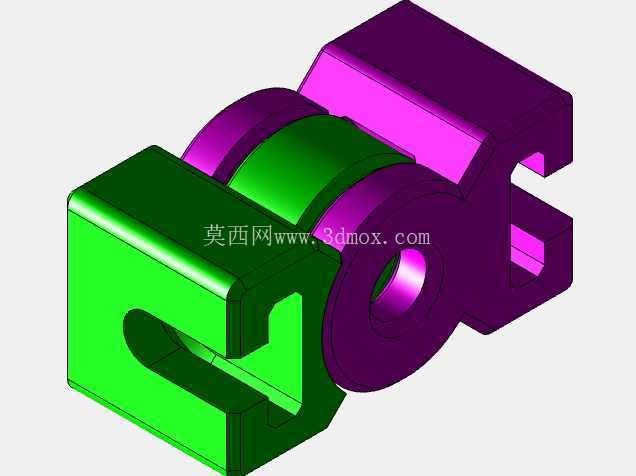

　　设计层面上，这款铰链的参数化程度较高，铰接转轴部分采用同轴嵌套的筒状结构，转动间隙控制在0.2mm以内，既保证转动过程无卡滞，也不会出现铰接松垮、晃动量过大的问题，两个连接臂的卡扣结构和铝型材槽道的配合公差经过优化，卡入后能和型材槽壁紧密贴合，承受径向载荷时不会出现脱槽、移位的情况。和市面上常见的金属型材铰链相比，这款结构支持原位3D打印制作，不需要开模或者采购标准五金件，在设备调试、样机迭代阶段，可以快速打印出对应尺寸的铰链完成装配验证，拆卸过程也极为简便，只需要松开锁紧的M6螺丝，即可将铰链从型材端部拆下，不需要拆解整段型材的连接结构，能大幅缩短工装调试的周期。

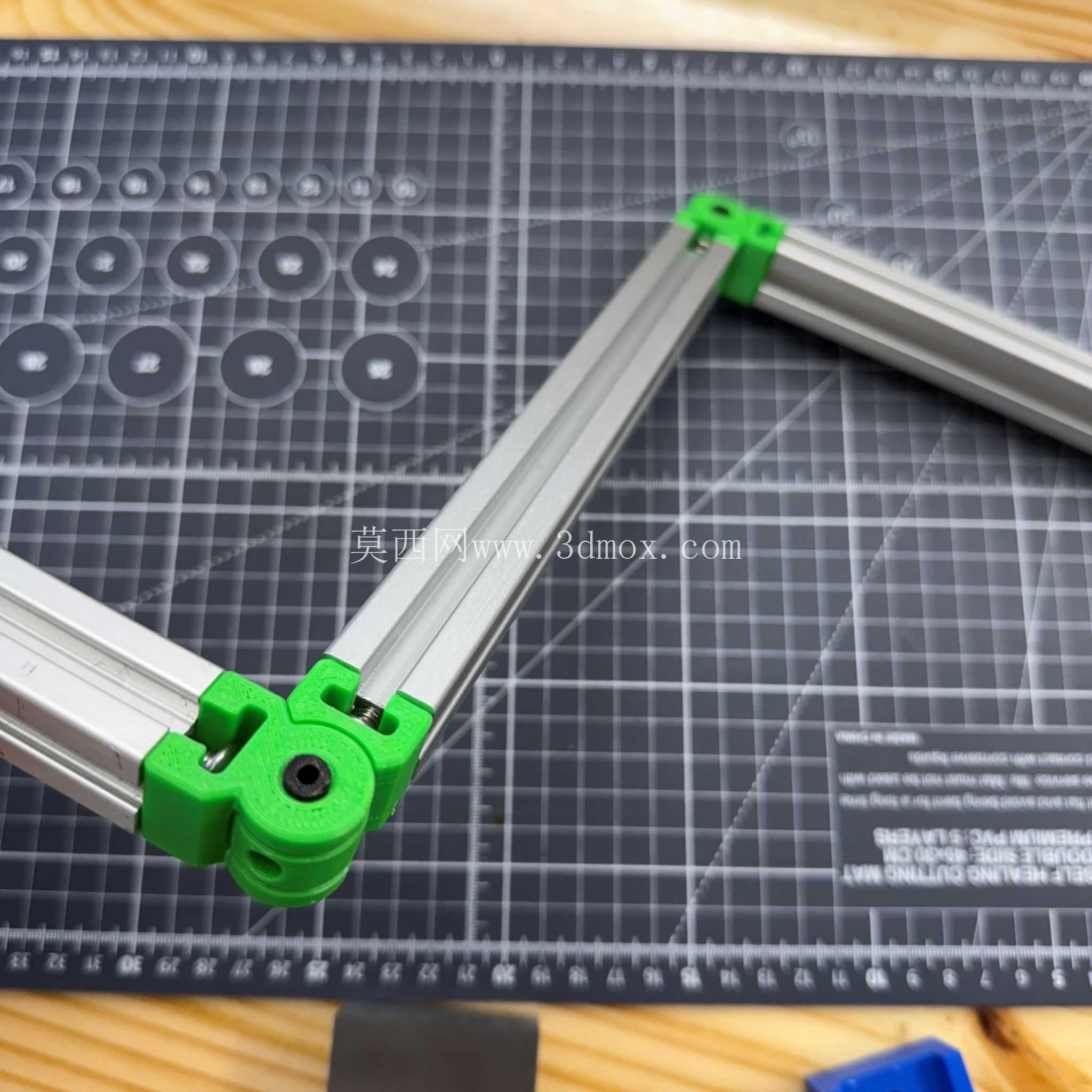

　　从实际应用场景来看，这款铰链除了常规的设备防护门铰接之外，还可以用在铝型材搭建的可翻折工作台、角度可调的物料托架、可开合的走线槽盖板、实验设备的可翻转操作面板等结构上，铰接部分的转动阻尼可以通过调整转轴处的装配松紧度来适配，不需要额外添加阻尼垫片，依靠打印件本身的材料摩擦力即可实现任意角度的悬停，在轻载场景下完全可以替代外购的金属铰链，降低定制设备的搭建成本。

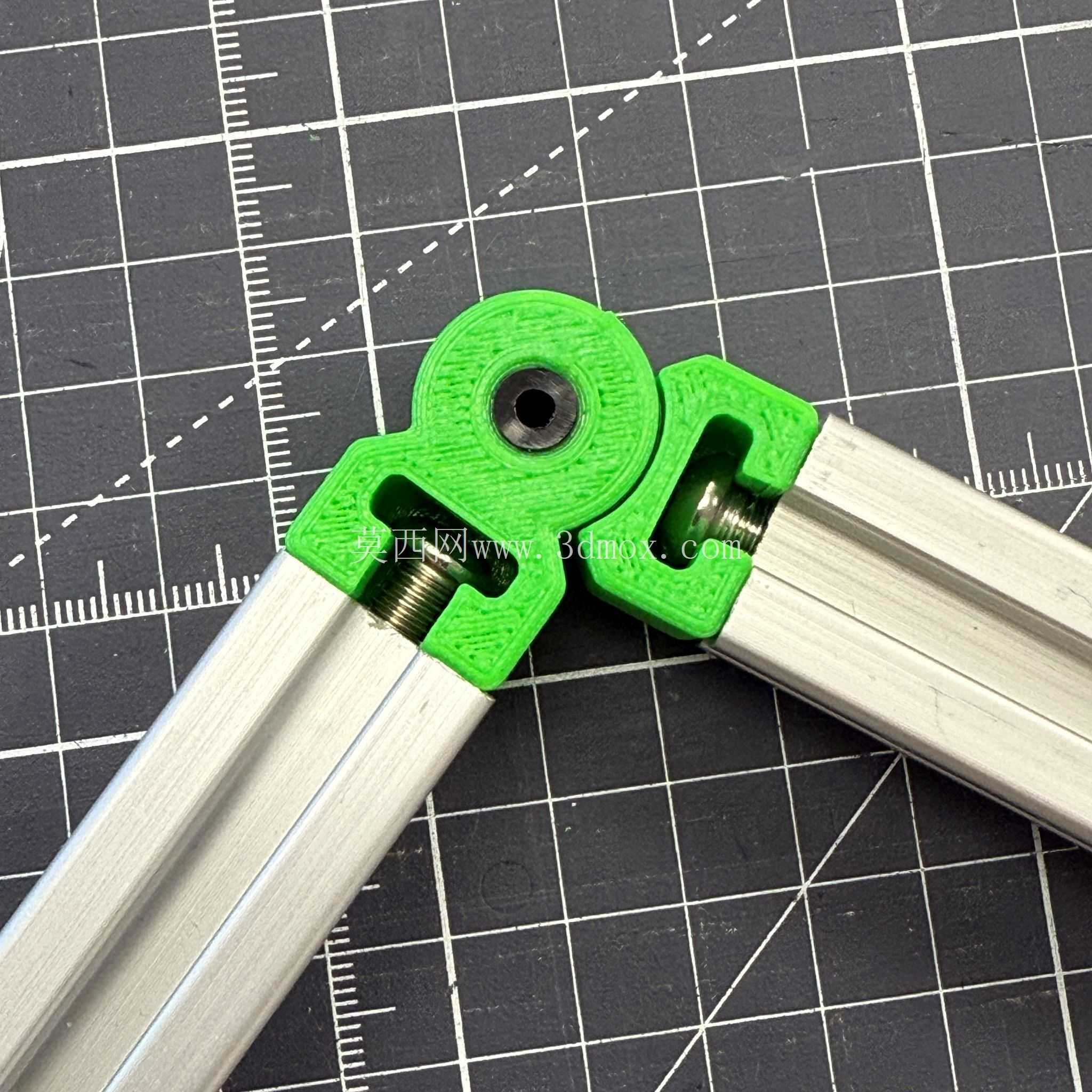

　　结构细节上，铰链的两个连接臂和型材接触的面做了防滑纹理处理，螺丝锁紧后不会因为长期转动出现松动移位，转轴部分的中心预留了M6螺丝的过孔，可以根据使用需求穿入螺丝作为转轴芯轴，提升重载场景下的结构强度，当用于轻载场景时，也可以直接依靠打印件本身的筒状结构作为转轴，减少装配零件数量。在做三维建模适配时，只需要根据所用2020铝型材的实际槽宽、端面尺寸微调卡扣的配合尺寸，即可适配不同壁厚、不同槽型的20系列铝型材，不需要对整体铰接结构做重新设计，对于经常做铝型材类非标工装设计的工程师来说，这类参数化的铰接结构可以直接导入自己的标准件库，根据不同的使用场景快速调整参数生成对应模型，大幅提升建模效率。需要注意的是，这款铰链的额定载荷适配20系列铝型材的轻载应用场景，不适合用于大重量门体、重载结构的铰接，当需要承受较大载荷时，可以通过更换打印材料、增加转轴处的壁厚、穿入金属芯轴的方式提升结构强度，满足不同场景的使用需求。
