加长型六角驱动冲击套筒结构设计

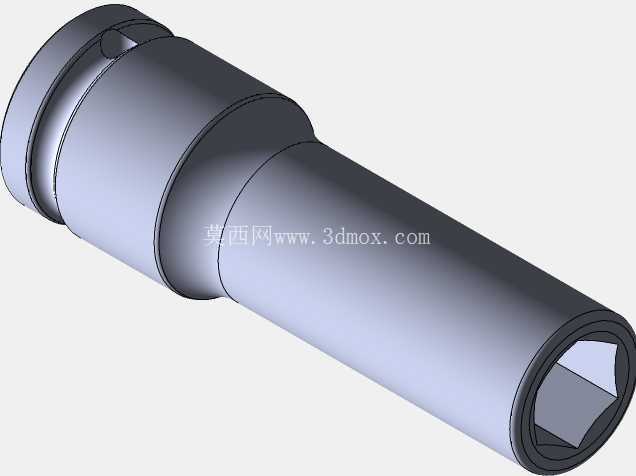

　　在重型机械维保、汽车底盘拆装、钢结构安装这类需要大扭矩输出的作业场景里，普通手动套筒往往无法承受冲击扳手的高频瞬时冲击力，容易出现崩裂、内六角打滑磨损的问题，这款加长型冲击套筒正是针对这类重载作业需求设计的配套工具。从结构设计逻辑来看，套筒整体采用阶梯轴式外形，驱动端设置有标准的四方传动连接位，外侧加工有定位环槽，能够与冲击扳手的输出方头快速卡接，避免作业过程中套筒脱落飞出，传动段的外径做了加厚处理，壁厚比普通手动套筒高出近40%，能够有效分散冲击载荷带来的应力集中，防止套筒在大扭矩冲击下出现开裂变形。

　　作业端采用标准内六角型腔，型腔的加工精度控制在H7级公差范围内，能够与外六角螺栓、螺母的头部紧密贴合，减少接触面的应力集中，避免拧动过程中出现螺栓棱角磨圆的滑牙问题，同时内六角型腔的入口处做了微小的倒角导向，作业时不需要完全对准就能快速套入紧固件，在高空作业、视线受阻的狭小安装位操作时能大幅提升作业效率。加长的杆身设计是这款套筒的核心功能特点，针对普通短套筒无法触及的深孔内紧固件、凹陷安装位的螺栓拆装场景，比如设备机架内部的连接螺栓、汽车轮毂内侧的固定螺母、钢结构节点处的沉头螺栓，加长杆身能够越过外围的结构障碍，直接抵达紧固件位置完成拆装，不需要额外加装接杆，减少了传动环节的间隙，扭矩传递效率更高，也避免了接杆连接处在大冲击载荷下出现断裂的风险。

　　从安装边界尺寸来看，套筒驱动端的四方尺寸符合通用冲击扳手的输出规格，能够适配市面上绝大多数1/2英寸、3/4英寸驱动规格的气动冲击扳手、电动冲击扳手，不需要额外更换转换接头；作业端的外径尺寸做了收窄处理，能够伸入直径较小的沉孔内作业，不会出现套筒外径过大卡滞在孔口的问题；整体长度经过反复校核，既满足深孔作业的深度需求，又不会因为杆身过长导致作业时扭矩损失过大、杆身弯曲变形，杆身的同轴度控制在0.02mm以内，高速冲击转动时不会出现明显的径向跳动，降低作业时的震动对手部的反冲力，也能减少套筒自身的疲劳磨损。

　　套筒的表面做了发黑磷化处理，能够在车间潮湿、多油污的作业环境下起到防锈作用，表面的粗糙度控制在Ra1.6以下，油污不容易附着在表面，日常维护擦拭十分方便。在实际选型使用时，需要根据待拆装紧固件的六角对边尺寸选择对应规格的套筒，同时确认驱动端方头尺寸与所用冲击扳手的输出端匹配，作业时要保证套筒完全套入紧固件头部，避免局部接触导致的套筒崩齿或者紧固件损坏；针对不同强度等级的螺栓，要匹配对应扭矩范围的冲击扳手，避免扭矩过大导致套筒过载损坏。这类冲击套筒的三维建模过程中，重点需要关注内六角型腔的应力分布，通过有限元分析对型腔棱角处做微小的圆角过渡处理，分散冲击载荷下的应力集中点，同时驱动端的环槽位置要做加厚处理，这个位置是卡接钢球的受力点，也是冲击载荷传递的关键位置，壁厚不足很容易出现环槽断裂的问题；杆身与驱动端、作业端的过渡位置采用圆弧过渡，避免直角过渡带来的应力集中，提升整体的抗冲击疲劳寿命。
