单刀单掷吉他效果器脚踏开关结构

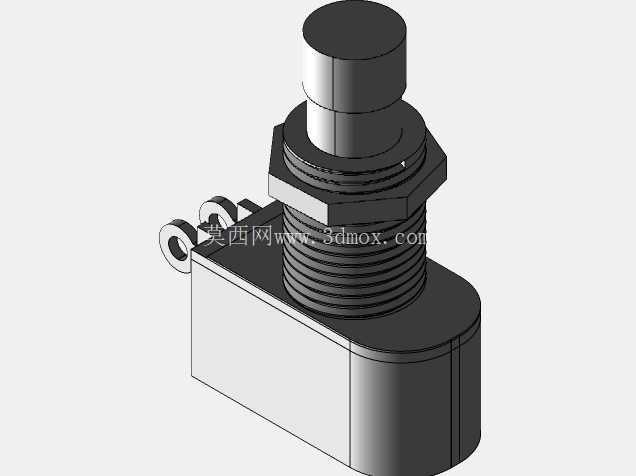

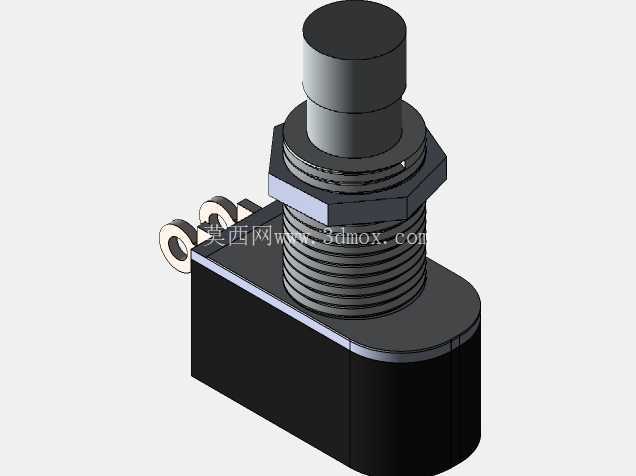

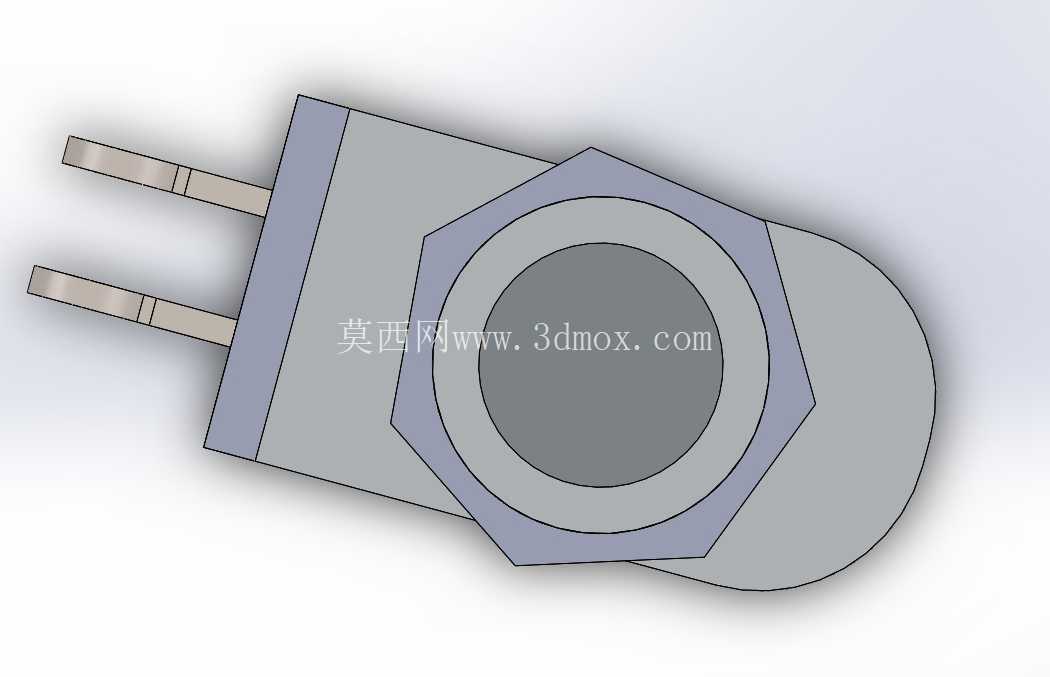

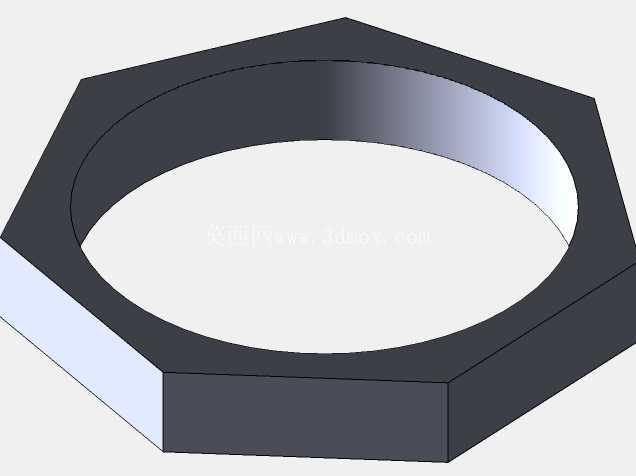

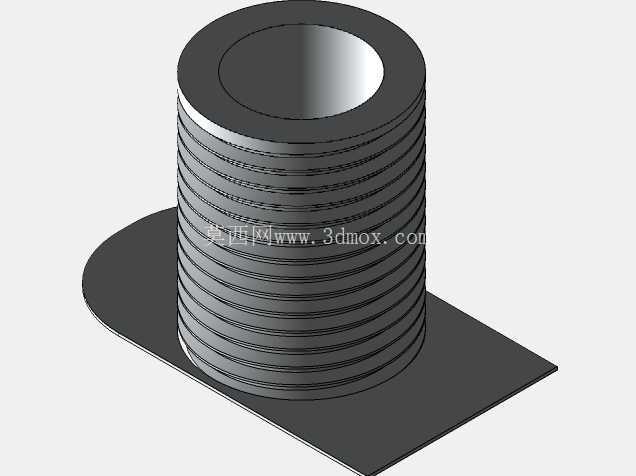

　　在电声演奏设备、小型电控触发装置的硬件搭建场景里，这类单刀单掷脚踏触发部件的应用覆盖范围极广，从吉他效果器的通道切换、自制MIDI控制器的踏板输入，到小型实验台的脚控触发工位、arduino开源硬件项目的外接触发单元，都能见到同结构部件的身影。做这类部件的三维建模时，首先要考虑实际踩踏工况下的受力边界，踏板底座的轮廓做了圆角收边处理，避免安装后棱角刮蹭演奏者的鞋面，底座的安装平面预留了足够的贴合面积，常规效果器金属外壳的1.2-1.5mm板材上，开对应尺寸的安装孔就能直接固定，不需要额外做转接支架。上部的触发柱采用阶梯式圆柱结构，最顶端的按压帽直径比下部螺纹段大出近三分之一，踩踏时脚面的接触面积足够，不会因为点位过小出现踩空、触发失效的问题，中间的六角限位台是整个部件安装定位的核心，装配时从面板外侧穿入，六角台卡在面板开孔的限位槽内，内侧用配套的锁紧螺母拧紧，就能完全限制部件的周向转动，长期踩踏也不会出现松脱移位的情况。螺纹段的长度做了适配常规面板厚度的设计，从1mm厚的铝制效果器外壳到5mm厚的亚克力实验台面板，都能通过调整螺母的锁紧位置完成固定，不需要额外裁切螺纹长度。

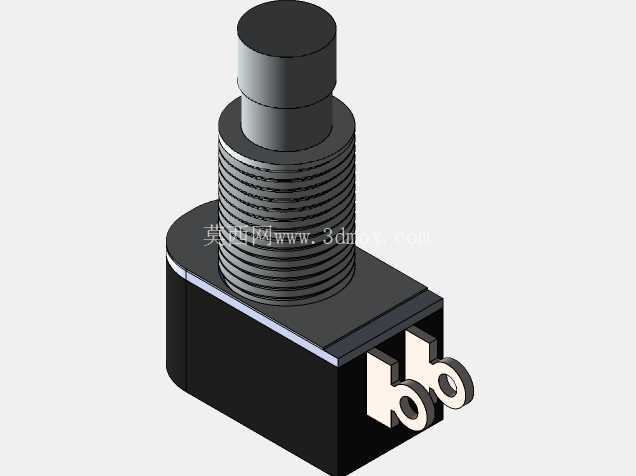

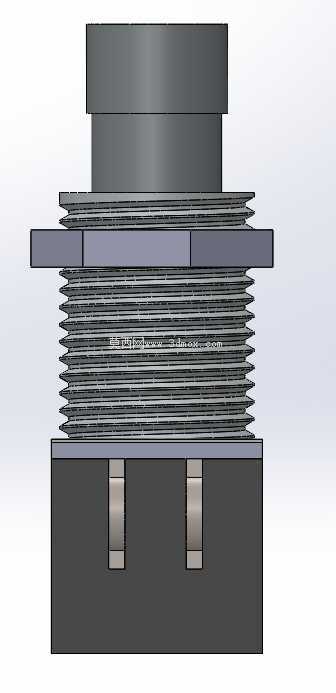

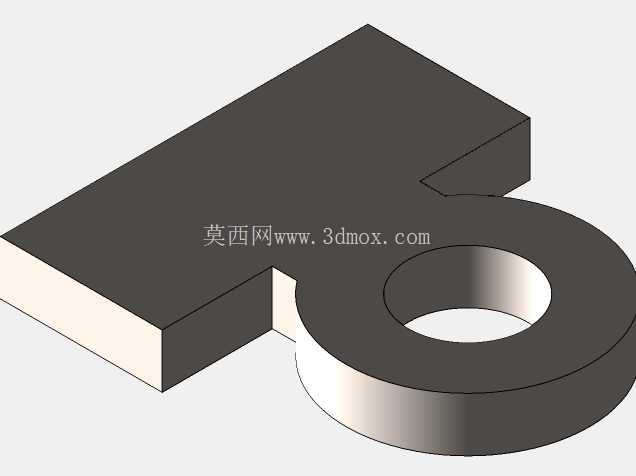

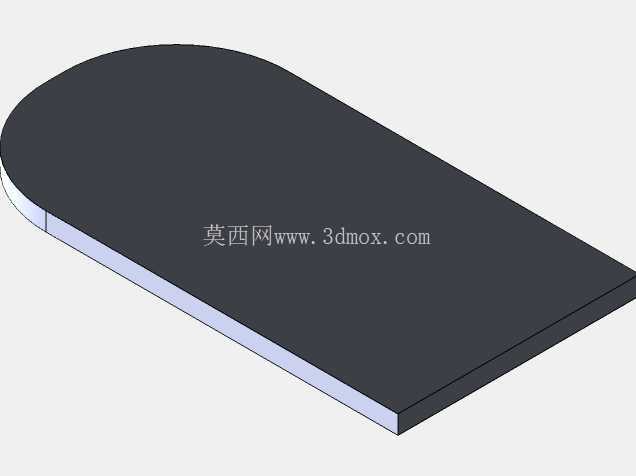

　　下部的底座腔体用来容纳内部的微动触发结构，腔体边缘做了止口设计，上盖扣合后能形成基本的防尘结构，避免演出场地的灰尘、舞台上溅落的少量液体渗入内部触点，提升部件在复杂现场环境下的使用寿命。侧边引出的接线端做了卧式出线设计，接线端子的朝向平行于安装面板，焊接导线后不会在面板背面突出过多高度，能节省效果器外壳内部的有限空间，方便排布电池、电路板等其他内部元件。建模过程中对踩踏行程做了还原，触发柱的下压行程控制在3-5mm的合理区间，这个行程长度既不会因为行程过短导致误触发，也不会因为行程过长让演奏者踩踏时需要用过大的力度，符合电声设备操作时的脚感习惯。

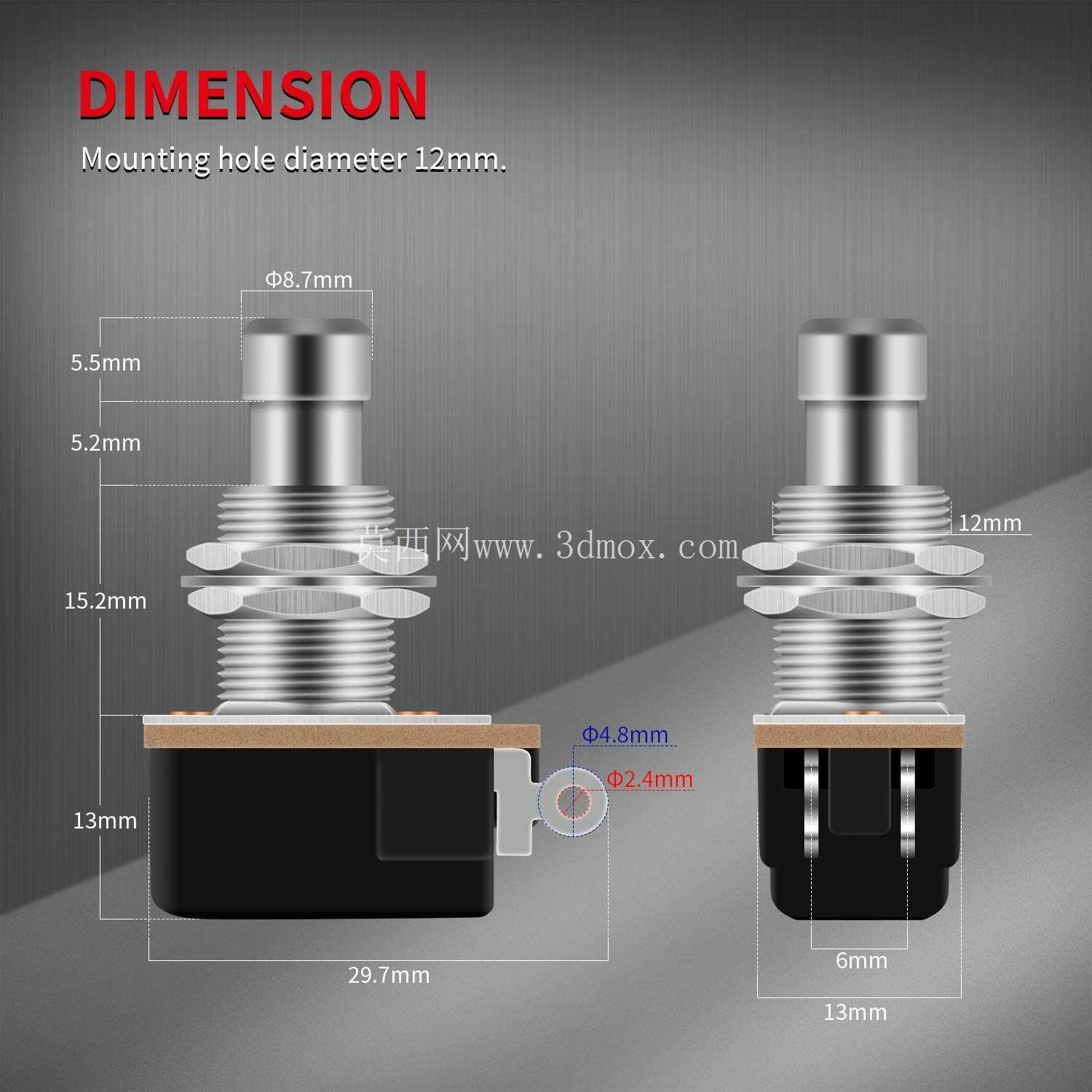

　　触发柱的复位依靠内部的弹性结构，建模时预留了弹簧的安装空间，保证按压后触发柱能可靠回弹，不会出现卡滞导致的常通故障。安装孔位的中心距做了标准化适配，和市面上主流的脚踏开关安装尺寸完全兼容，替换旧部件时不需要重新在面板上打孔，直接替换即可使用。外形的所有棱边都做了0.3-0.5mm的圆角处理，一方面是消除加工时的锐边毛刺，避免装配和使用过程中划伤操作人员或使用者，另一方面也能提升金属部件的表面处理附着力，氧化、喷漆后不容易出现边角掉漆的问题。底座的底部平面做了平面度要求的结构设计，和安装面板贴合时不会出现缝隙，锁紧后整个部件的刚性足够，大力踩踏时也不会出现晃动、倾斜的情况。

　　对于开源硬件项目的开发者来说，这个模型可以直接导入到整体的设备装配体中，提前验证安装位置的干涉情况，避免实物加工后出现部件冲突、踩踏空间不足的问题，比如在制作多踏板的MIDI控制器时，可以通过排布多个该模型，提前计算每个踏板之间的间距，保证脚踩时不会误碰到相邻的踏板，通常相邻踏板的中心距控制在45-55mm之间，就能满足正常的踩踏操作需求。在工业小型脚控设备的设计中，这类结构也可以作为触发单元使用，比如小型冲床的手动辅助触发、测试工位的脚控确认开关，只需要根据实际工况调整内部触点的载流参数，外部结构完全可以通用，建模时保留了所有的安装基准面，方便设计人员根据自身需求修改局部尺寸，适配不同的应用场景。整个部件的结构没有复杂的异形曲面，所有特征都采用常规的机加工或注塑工艺就能实现，不需要特殊的加工设备，量产时的成本控制难度较低，适合批量用在消费类电声产品、开源硬件配件、小型工控触发装置中。
