直插式双线共模扼流圈三维结构设计

在开关电源输入端口、工业控制信号采集回路、车载CAN总线通讯链路这类对电磁兼容性能有硬性要求的电路场景里，共模扼流圈是抑制共模干扰传导的核心被动器件，这款直插式双线共模扼流圈的结构设计，完全围绕PCB直插装配的量产场景展开，没有冗余的装饰性结构，每一处几何特征都服务于电气性能与装配可靠性。

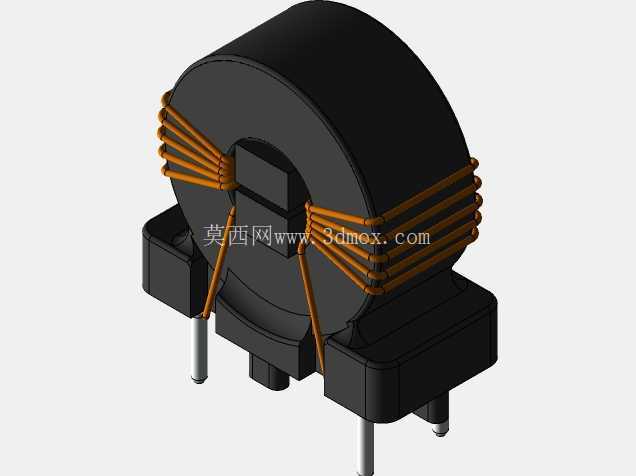

从磁环部分的结构设计来看，环形磁芯的外径、内径与高度比例经过反复校核，既保证了磁路闭合无气隙带来的高电感量优势，又控制了整体径向尺寸不会占用过多PCB板面空间，磁芯外层做了绝缘包覆处理，对应模型里黑色的磁环主体部分，包覆层厚度均匀，既避免绕制过程中漆包线绝缘层被磁芯棱角划伤，也控制了磁环与引脚底座之间的爬电距离满足安规要求。绕线采用双线并绕的结构，两根漆包线在磁环上的绕制匝数完全一致，绕向对称，这种绕制方式可以保证差模信号通过时两个绕组产生的磁场相互抵消，不会对正常传输的差模电流产生额外衰减，而共模干扰电流流过时，两个绕组产生的磁场同向叠加，呈现高阻抗特性，实现对共模噪声的抑制。模型里清晰还原了漆包线的排布方式，绕组在磁环圆周上均匀分布，没有出现局部堆叠过高的情况，避免绕线松散导致的寄生参数偏移，绕组两端的引出线直接连接到底座的引脚上，引线长度经过精准控制，既不会因为过长导致引脚受力时扯断漆包线，也不会因为过短导致焊接时热量传导到绕组部分损伤绝缘层。

底座部分采用耐高温绝缘工程塑料材质，模型里还原了底座的定位凸台结构，磁环嵌入底座的环形卡槽内，卡槽与磁环外径采用小过盈配合，装配时不需要额外点胶就能实现磁环的初步固定，后续经过浸漆工艺后磁环与底座会完全固化为一体，耐受波峰焊时的高温冲击不会出现磁环移位。底座下方伸出的两个直插引脚采用镀锡铜材质，引脚直径与标准PCB钻孔尺寸匹配，引脚伸出底座的长度符合波峰焊工艺要求，引脚根部做了台阶限位结构，插入PCB时可以精准控制元件离板高度，既避免元件贴板过近导致焊接时助焊剂残留堆积在底座下方，也不会因为离板过高导致引脚受力后出现歪斜。两个引脚的中心距严格按照常用电源端口的焊盘间距设计，可以直接适配现有标准封装的PCB焊盘，不需要额外调整Layout。

从安装边界来看，这款扼流圈的整体高度控制在直插元件的常规高度范围内，不会与周边的 taller 元件产生装配干涉，径向最大尺寸也预留了足够的安规距离，安装时不需要在周边预留额外的避让空间。在进行PCB布局时，这款扼流圈通常布置在电源输入接口的第一级滤波位置，靠近接口放置可以最大限度抑制外部传入的共模干扰，也避免内部电路产生的干扰通过线缆向外辐射。建模过程中对绕线部分的处理没有采用简化的贴图方式，而是还原了每一组绕组的实际排布形态，方便结构工程师在进行整机装配校核时，准确评估绕线部分与周边金属结构件、其他元件之间的安全距离，避免出现安规距离不足的问题。底座的卡槽结构、引脚的限位台阶这些细节特征都做了1:1还原，在进行开模前的结构评审时，可以直接通过模型检查塑料件的拔模角度、壁厚均匀性，避免开模后出现注塑缺陷。对于硬件工程师来说，精准的三维模型也可以在PCB设计阶段直接导入3D视图，检查元件与外壳、散热片等结构件的干涉情况，减少打样后的装配问题。这款扼流圈的结构设计充分考虑了量产过程中的工艺性，绕线工序可以通过自动绕线机完成，磁环与底座的装配、引脚焊接都可以适配自动化产线的作业流程，不需要额外的特殊工装，能够有效降低量产阶段的制造成本，同时对称的结构设计也保证了产品参数的一致性，减少不同批次产品之间的电感量、直流电阻参数偏差。
