332J直插式功率电感结构设计

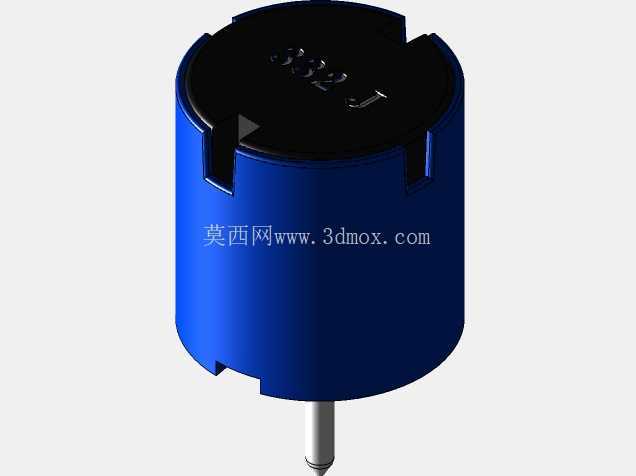

在消费类电子、通讯终端设备的板级电路设计中，直插式功率电感是电源回路、信号滤波环节的核心被动元件之一，本次呈现的332J电感三维结构，完全贴合量产直插电感的实际形态做1:1还原，可直接用于PCB布局干涉检查、整机装配模拟、BOM元件可视化匹配等工程场景。从实际应用场景来看，这类电感常被用在4G通讯终端、便携数码设备、小型工控板卡的DC-DC升压/降压回路中，承担储能、滤除高频纹波、阻抗匹配的作用，相比贴片电感，直插封装的结构在小批量手工焊接、大电流耐受场景下有更稳定的表现，引脚的机械强度更高，在存在轻微振动的使用环境下不易出现脱焊失效的问题。

从产品功能特性来看，332J标识对应3.3μH的电感量，J级精度代表±5%的参数公差，这类电感通常采用屏蔽式结构设计，磁芯外部包裹的蓝色绝缘层既可以起到绕组与外部电路绝缘防护的作用，也能约束磁路减少漏磁，避免对周边的敏感信号线路造成电磁干扰。顶部的黑色端盖做了对称的开槽设计，这一结构并非装饰性设计，而是量产环节自动插件机的定位卡口，设备的卡爪可以卡入槽位完成元件的精准拾取、定位、插装，大幅提升SMT或THT产线的装配效率，端盖表面模压的参数标识也可以在产线质检、售后维修环节快速识别元件参数，避免错料。

从设计思路层面拆解这个模型的构建逻辑，首先是确定核心安装边界：直插引脚的直径、引脚中心距完全遵循行业通用的直插元件封装规范，引脚伸出本体的长度兼顾了波峰焊的吃锡深度要求，既不会因为引脚过短导致焊接强度不足，也不会因为引脚过长在焊接后需要额外剪脚增加工序。本体的圆柱形外径、总高度参数匹配常规编带包装的尺寸要求，能够适配现有自动插件机的供料架规格，不需要额外定制包装载带。本体外部的蓝色绝缘层做了均匀的壁厚设计，既保证绝缘耐压强度满足安规要求，也不会因为壁厚过大挤占板上的安装空间，顶部端盖与蓝色本体的配合间隙控制在合理范围，模拟实际生产中压装工艺的配合公差，不会出现结构干涉的问题。

在外形尺寸与安装边界的细节处理上，模型还原了电感本体底部与PCB板面的预留间隙，这个间隙是焊接后焊锡爬升的必要空间，也能避免电感本体直接压在PCB表面的走线或阻焊层上，防止长期使用中绝缘层磨损造成短路。引脚的根部做了轻微的圆弧过渡处理，还原实际元件引脚的应力释放结构，在插件、焊接过程中如果受到外力弯折，应力会集中在圆弧过渡区，不会直接传递到绕组与引脚的连接点造成内部断线。顶部的开槽深度、宽度都按照实际插件卡爪的尺寸做匹配，模拟装配过程中卡爪与元件的接触位置，在做整机自动化装配模拟时，可以直接验证卡爪运动路径是否存在干涉，提前排查产线调试的潜在问题。

对于结构设计从业者来说，这个模型可以直接导入PCB设计软件做3D布局校验，检查电感与周边接插件、屏蔽罩、结构壳体的距离是否满足安全间隙要求，避免投板后出现元件装不下的问题；对于设备选型工程师来说，直观的三维形态可以快速判断该封装的电感是否适配自身产品的板上空间，对比不同厂家同参数电感的安装尺寸差异；对于三维建模学习者来说，这个模型的结构拆分逻辑可以参考工业级被动元件的建模思路，从实际生产工艺、装配要求出发还原结构细节，而不是只做外观的形似。在实际的电路设计中，这类电感的选型不能只看电气参数，机械结构的匹配度同样决定了产品的量产良率，比如本体高度如果超过壳体内部的净空高度，就会导致装配时壳体压坏元件；引脚间距如果与PCB封装孔位不匹配，就会出现插件困难、焊盘虚焊的问题，这些细节都需要在设计阶段通过精准的三维模型提前验证，减少打样迭代的次数，缩短产品开发周期。
