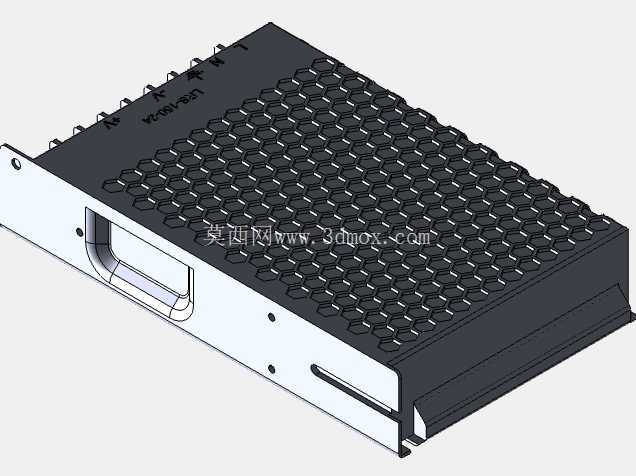

明纬LRS-150-24开关电源三维结构模型

在工业自动化控制柜、小型机电设备供电回路、低压直流驱动场景中，24V直流开关电源是应用覆盖率极高的供电转换部件，明纬LRS系列作为薄型化开关电源的经典选型，其三维结构模型对设备布局设计、安装位预留、干涉检查有着极高的参考价值。本次建模的LRS-150-24是同系列100W功率段的升级迭代款，建模过程中优先还原了产品实际安装的核心边界特征，没有做过度的外观美化，所有结构尺寸都对照实物安装需求做了校验，方便结构工程师直接导入装配体做布局验证。

从实际使用场景来看，这款150W24V输出的开关电源，单路额定输出电流6.5A，足够支撑常规小型PLC主机、传感器组、中间继电器回路、小型直流电机驱动的供电需求，常见于小型单机设备、桌面型工业装置、通讯基站辅助供电、低压照明回路等场景。相比上一代100W款，它在同外形安装尺寸下提升了功率密度，不需要改动原有安装孔位就能实现功率升级，这也是很多设备迭代时优先选它的核心原因。建模时特意保留了外壳的散热格栅结构，这部分不是装饰特征，实际产品中格栅的开孔方向、开孔密度直接对应内部功率器件的散热风道，做设备热仿真时可以直接提取这部分特征做流场分析，不需要二次修整模型。

设计思路上，这款电源采用了封闭式金属外壳结构，外壳采用冷轧钢板冲压成型，表面做了氧化发黑处理，兼顾电磁屏蔽和散热需求。建模时还原了外壳的折边卡扣结构，上下壳之间不需要额外螺丝固定，靠折边的卡接结构就能实现紧密配合，实际拆解维护时只需要拧下底部的两颗固定螺丝就能拆开上盖，这部分装配特征在模型里做了简化但保留了装配间隙，方便做装配动画演示。接线端子部分做了分区域设计，输入端的AC接线端子和输出端的DC接线端子分别布置在电源两端的侧面，端子台的高度、接线孔位的间距都严格对照实物还原，做柜体布线设计时可以直接在模型里预留走线空间，避免出现接线时端子被其他部件遮挡、线缆弯曲半径不足的问题。

安装边界方面，这款电源采用底部固定式安装，底部有两个长圆形安装孔，孔位的中心距、安装孔的长度余量都做了精准还原，长圆孔的设计允许安装时有±1mm的位置偏差，降低柜体安装板的加工精度要求。建模时特意标注了电源本体的外形轮廓尺寸，包括整体的长度、宽度、高度，以及接线端子突出外壳的高度、底部安装脚的凸起高度，这些尺寸是做设备布局时最核心的干涉检查依据：比如电源上方需要预留至少30mm的散热空间，不能直接贴合其他发热部件安装；接线侧需要预留至少50mm的走线空间，方便线缆弯折和接线操作；电源侧面的散热格栅不能被线槽、安装梁遮挡，否则会影响内部散热导致电源过热保护。

从结构细节来看，电源正面的指示灯位置、参数铭牌的粘贴区域、侧面的散热孔排布都做了对应还原，指示灯突出外壳表面0.8mm，做面板开孔设计时可以直接对应这个位置开观察孔，不需要额外测量尺寸。内部的PCB板、功率器件、变压器的位置在模型里做了简化示意，虽然没有还原内部的详细电路结构，但保留了内部器件的最高凸起高度，方便工程师评估外壳的强度设计，以及做外壳冲压时的避空设计。需要注意的是，这个模型的尺寸是对照公开样本和实物测量做的建模，实际不同生产批次的产品可能会有细微的尺寸公差，如果是做高精度的安装位设计，建议在最终定型前对照实物做一次尺寸复核，避免因为公差累积导致安装干涉。

在设备布局设计中，这类开关电源通常布置在控制柜的下部或者上部的安装区，尽量远离接触器、继电器等强干扰部件，模型里还原的金属外壳特征可以直接用于电磁兼容仿真的边界设置，帮助工程师评估电源对周边敏感部件的电磁干扰影响。另外，电源的重量约0.6kg，建模时保留了实体的质量属性，导入装配体后可以直接计算整个柜体的重量分布，为安装板的承重设计、柜体吊装点的设计提供参考。
