奥托小型教育机器人上部壳体结构

这款上部壳体是小型双足教育机器人的核心承载结构件，主要面向青少年科创教学、开源硬件二次开发场景使用，作为奥托类机器人的上部主体框架，承担着核心控制板安装、传感元件固定、上部结构与下肢舵机连接的多重作用。从实际教学应用场景来看，这类结构件多用于中小学创客课程、高校工程训练入门项目、开源机器人爱好者DIY制作中，既可以直接作为成品机器人的结构部件使用，也可以作为三维建模入门的练习参照，帮助初学者掌握注塑类壳体的建模逻辑、装配公差预留方法。

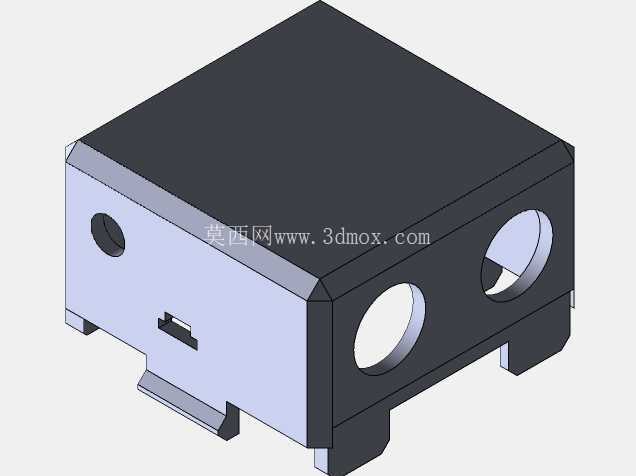

从功能特性来看，壳体上预留的两个圆形通孔，分别对应超声波测距传感器的发射与接收端安装位，开孔尺寸严格匹配常用的HC-SR04类超声波传感器的外圆轮廓，安装时传感器可直接卡入孔位，无需额外设计固定支架，减少装配环节的零件数量；侧面预留的矩形开槽是程序下载接口的避让位，对应Arduino Nano控制板的Mini USB接口位置，装配完成后无需拆开壳体即可直接连接数据线完成程序烧录与调试，适配日常教学中频繁修改程序、反复调试动作的使用需求。壳体下部的凸起卡扣与定位槽，是和下肢舵机安装架的配合结构，卡扣的倒扣角度设计为15度，既可以保证上下壳体扣合后的连接强度，避免机器人行走动作中出现壳体松脱的问题，又可以在需要检修内部电路时，用平口撬棍即可轻松拆开，不会损坏卡扣结构。

设计思路上，这款壳体采用了一体化注塑成型的结构方案，整体壁厚均匀控制在2mm，既满足小型桌面机器人的结构强度要求，又能尽可能降低整体重量，减少下肢伺服电机的负载，提升行走动作的稳定性。壳体内部设置了四个十字形的定位柱，定位柱中心预留M2螺丝孔位，对应Arduino Nano控制板的四个安装孔位置，控制板可以直接通过螺丝固定在定位柱上，定位柱的高度设计为8mm，保证控制板安装后与壳体内壁留有足够的走线空间，避免杜邦线接头被壳体挤压造成接触不良。壳体的边角全部做了R2的圆角处理，一方面是避免注塑成型时出现应力集中导致的壳体开裂问题，另一方面也适配教育场景的使用需求，避免尖锐边角划伤使用者。

从安装边界尺寸来看，这款上部壳体的整体外形为近似立方体结构，长宽尺寸匹配下肢双足舵机的安装间距，整体高度不会遮挡超声波传感器的探测视角，水平方向探测角度范围可以覆盖前方15度的锥形区域，满足小型机器人避障行走的探测需求。壳体底部的支撑脚结构和下肢舵机摇臂的运动行程做了干涉校验，当舵机带动下肢完成前后摆腿、左右转向动作时，上部壳体不会和摇臂、连杆等下肢运动部件发生碰撞，预留的安全间隙为1.5mm，既不会因为间隙过大造成整体结构松散，也不会因为间隙过小导致运动卡滞。壳体上部的平面预留了拓展安装位，可以根据使用需求加装OLED显示屏、蓝牙模块等拓展元件，平面上的浅槽定位结构可以帮助使用者快速找准拓展元件的安装位置，降低DIY装配的难度。在实际装配过程中，这款壳体和配套的下部壳体、舵机、传感器、控制板的配合公差控制在0.1mm范围内，普通FDM3D打印制作也能顺利完成装配，不需要额外进行打磨修配，适配不同加工条件下的制作需求，不管是批量注塑生产还是个人爱好者单台3D打印制作，都能获得较好的装配效果。
