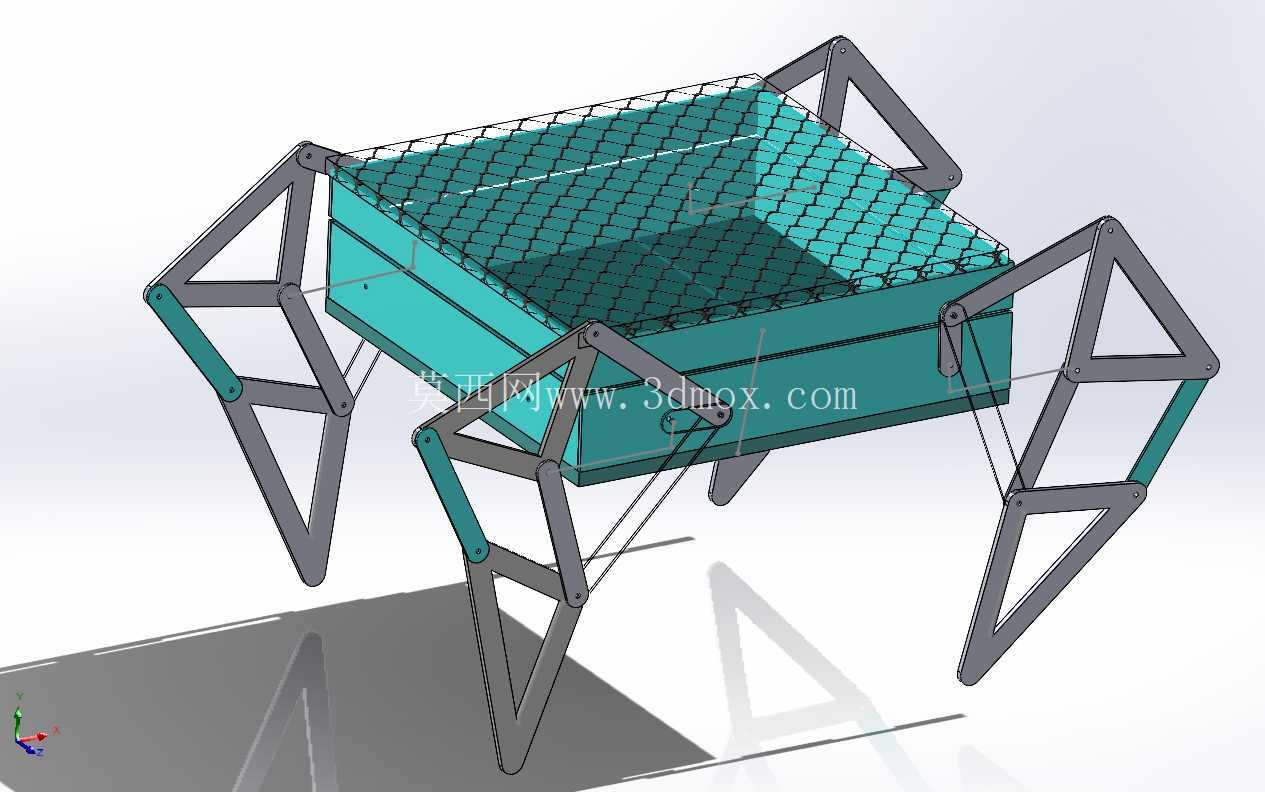

TheoJansen仿生四足行走机器人结构设计

这款基于Theo Jansen连杆机构开发的四足行走装置，核心是通过纯机械连杆的轨迹拟合，实现类似蛛形纲生物的行走步态，整套结构不需要复杂的轮系或者履带结构，单动力输入即可带动全部四条腿完成交替迈步动作，在复杂非平整路面的移动场景下有独特的应用优势。

从实际应用场景来看，这类足式行走结构目前常被用于教学演示、小型探测载体开发、科普展品制作等领域，相比轮式移动结构，它可以跨越高度达到腿长1/3左右的障碍物，在碎石、草地、轻微起伏的硬质路面上都能保持稳定移动，不会出现轮式结构容易卡滞、打滑的问题；相比多舵机控制的足式机器人，这套纯连杆结构的故障率更低，不需要复杂的步态控制算法，只需要给主轴提供恒定转速的动力输入，就能自动完成预设的行走轨迹，维护成本和控制门槛都大幅降低，很适合作为入门级仿生移动平台的基础结构。

设计思路上，整套机构的核心是腿部的十连杆组合，通过各连杆长度的精确配比，让足端在运动过程中自然形成近似水平的支撑段和弧形的抬升段：支撑段接触地面时，足端与地面保持相对静止，不会出现滑动摩擦，能有效降低行走过程中的动力损耗；抬升段则会将足端抬离地面足够高度，避免迈步过程中剐蹭地面障碍物。四条腿的曲柄安装相位相差90度，保证任意时刻都至少有三条腿处于支撑状态，整机行走时的重心波动被控制在很小的范围内，不会出现侧翻或者步态紊乱的问题。

从结构边界来看，整套模型的腿部连杆全部采用薄板类零件加工，安装时所有连杆的铰接点都采用同轴销轴定位，相邻连杆之间预留0.2mm的装配间隙，避免运动过程中出现卡滞；机身主体的框架采用对称式布局，动力输入轴布置在机身几何中心位置，两侧的曲柄机构完全对称，保证左右两侧的腿部运动轨迹完全一致，不会出现行走时走偏的问题。整机的安装边界需要预留腿部运动的摆动空间，机身外侧距离腿部最外端的摆动边界保留至少10mm的安全距离，避免外部结构干涉腿部运动；足端的最低点距离机身底板的高度为腿长的1/2，在这个高度范围内的障碍物都可以被顺利跨越。

功能特性方面，这套结构的传动效率很高，因为全部是低副铰接连接，运动过程中的摩擦损耗很小，只需要很小功率的动力输入就能驱动整机行走；同时连杆的轨迹是纯机械结构固化的，不会出现控制失误导致的步态错乱，运行稳定性非常好。如果需要拓展功能，可以在机身平台上预留传感器、控制模块的安装位，不需要改动原有腿部连杆结构，就能拓展成具备环境探测、自主移动功能的小型机器人平台。

在实际建模过程中，所有铰接孔的位置公差需要控制在0.1mm以内，连杆长度的加工误差不能超过0.5mm，否则会导致足端轨迹出现偏移，轻则增大行走阻力，重则出现运动卡滞、步态紊乱的问题。装配时需要保证所有连杆都处于同一平面内，避免出现连杆扭曲导致的运动憋劲，铰接销轴的两端需要做防松处理，防止长时间运动后销轴脱落。整套结构没有复杂的曲面零件，全部是平面连杆和标准紧固件，加工难度很低，普通的板材切割工艺就能完成全部零件的制作，非常适合用于机械原理教学、仿生机构验证等场景。
