人形机器人仿生眼部驱动机构设计

在服务类人形机器人的交互模块开发中，眼部机构是传递拟人化情绪、实现视觉感知功能的核心执行单元，这套仿生眼部驱动结构，正是面向桌面级人形机器人的头部交互场景开发，可适配多数身高在40cm至80cm区间的小型人形机器人头部腔体安装需求。从实际落地的功能逻辑来看，该机构需要同时承载两个核心任务：一是带动视觉采集模块完成水平、俯仰两个自由度的小幅转动，模拟人眼扫视、注视的自然动作，二是为后续加装眼睑开合驱动结构预留安装接口，避免后续迭代时重新设计主体支撑框架。

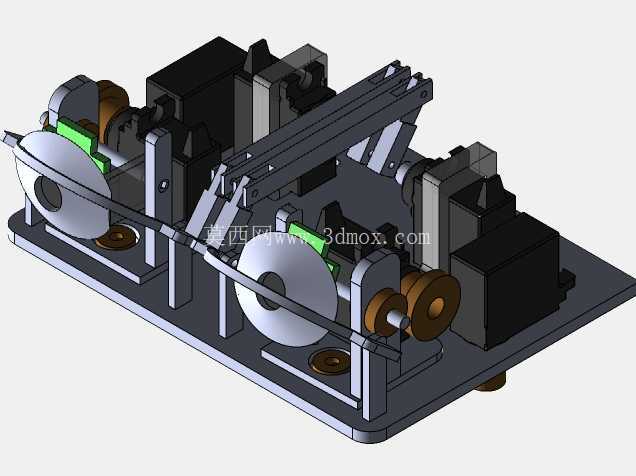

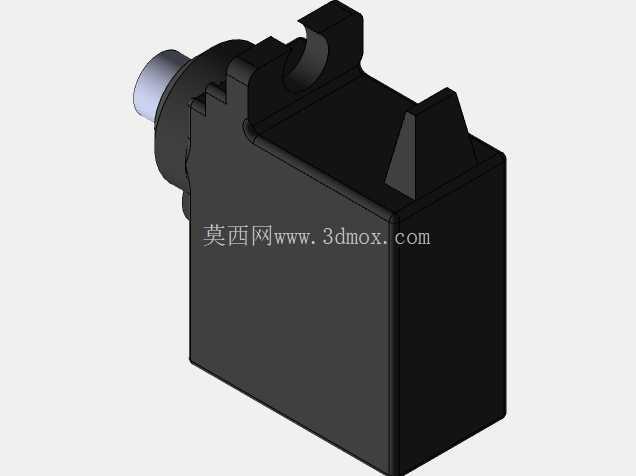

设计初期最先敲定的是模块化集成思路，没有采用分散式的舵机排布方案，而是将驱动单元、传动结构、传感器安装位全部整合在一体化的黑色壳体内部，整体外轮廓控制在长38mm、宽26mm、高32mm的长方体区间内，前端伸出的轴径6mm的输出端直接连接眼球转动支架，安装时仅需要在机器人头部的眼眶后侧预留对应尺寸的矩形安装腔，通过壳体顶部两个凸起的挂耳结构即可完成快速固定，不需要额外设计复杂的转接支架，能有效压缩头部内部的空间占用。

传动链路的设计优先考虑动作的平顺性，没有采用直连舵机的方案，而是通过小模数齿轮组完成动力传递，一方面可以通过齿数比调整输出扭矩，让选用的微型遥控舵机就能驱动带CCD模块的眼球组件完成转动，降低整体功耗，另一方面齿轮传动的回程间隙可以控制在0.5度以内，避免眼球转动时出现抖动、偏移的问题，保证视觉采集模块的画面稳定性。壳体侧面预留的两个定位凸台，是专门为CCD传感器的排线预留的走线路径固定位，装配时可以将柔性排线沿凸台内侧排布，避免眼球转动过程中排线被拉扯、磨损，提升长期运行的可靠性。

从实际加工装配的角度出发，整个壳体结构的壁厚统一设置为2mm，所有边角都做了R1的圆角过渡，既可以满足数控铣削加工的刀具路径要求，也适配激光切割亚克力板材拼接的快速打样需求，不需要特殊的工装夹具就能完成零件加工。装配环节的公差配合经过多轮调整，齿轮轴与安装孔的间隙控制在0.1mm，既保证转动顺滑无卡滞，也不会出现轴窜动的问题；舵机安装位设计了0.2mm的装配余量，即使是3D打印的零件也能顺利完成舵机的嵌入固定，不需要二次修配。

在实际应用场景中，这套机构可以直接搭配常用的微型伺服舵机与小型CCD摄像头使用，通过微控制器输出PWM信号即可控制眼球的转动角度，水平方向转动范围可以覆盖左右各30度，俯仰方向转动范围覆盖上下各20度，完全匹配人眼正常活动的角度区间，不会出现动作生硬、超出拟人动作范围的问题。壳体后端预留的开口可以直接对接头部内部的走线槽，所有驱动线、传感器线都可以从后端统一引出，不会外露影响外观效果。针对不同的机器人外观设计需求，前端的输出轴可以适配不同尺寸的仿真眼球外壳，不需要修改内部的传动结构，只需要调整眼球连接件的安装孔位即可完成适配，能大幅缩短不同款人形机器人头部结构的开发周期。

考虑到长期运行的稳定性，结构设计时特意将所有传动部件都封闭在壳体内部，避免外界的灰尘、毛发进入齿轮啮合区域造成卡滞，壳体的拼接缝设计在侧面，装配完成后可以通过少量胶水密封，防护等级可以达到IP40，完全满足室内服务机器人、教育演示机器人的使用环境要求。安装挂耳的位置经过重心配平计算，固定后整个机构的重心落在安装面的中心区域，不会因为重心偏移导致舵机长期承受偏载，有效延长驱动部件的使用寿命。
