FRC竞赛用立式升降输送电梯结构

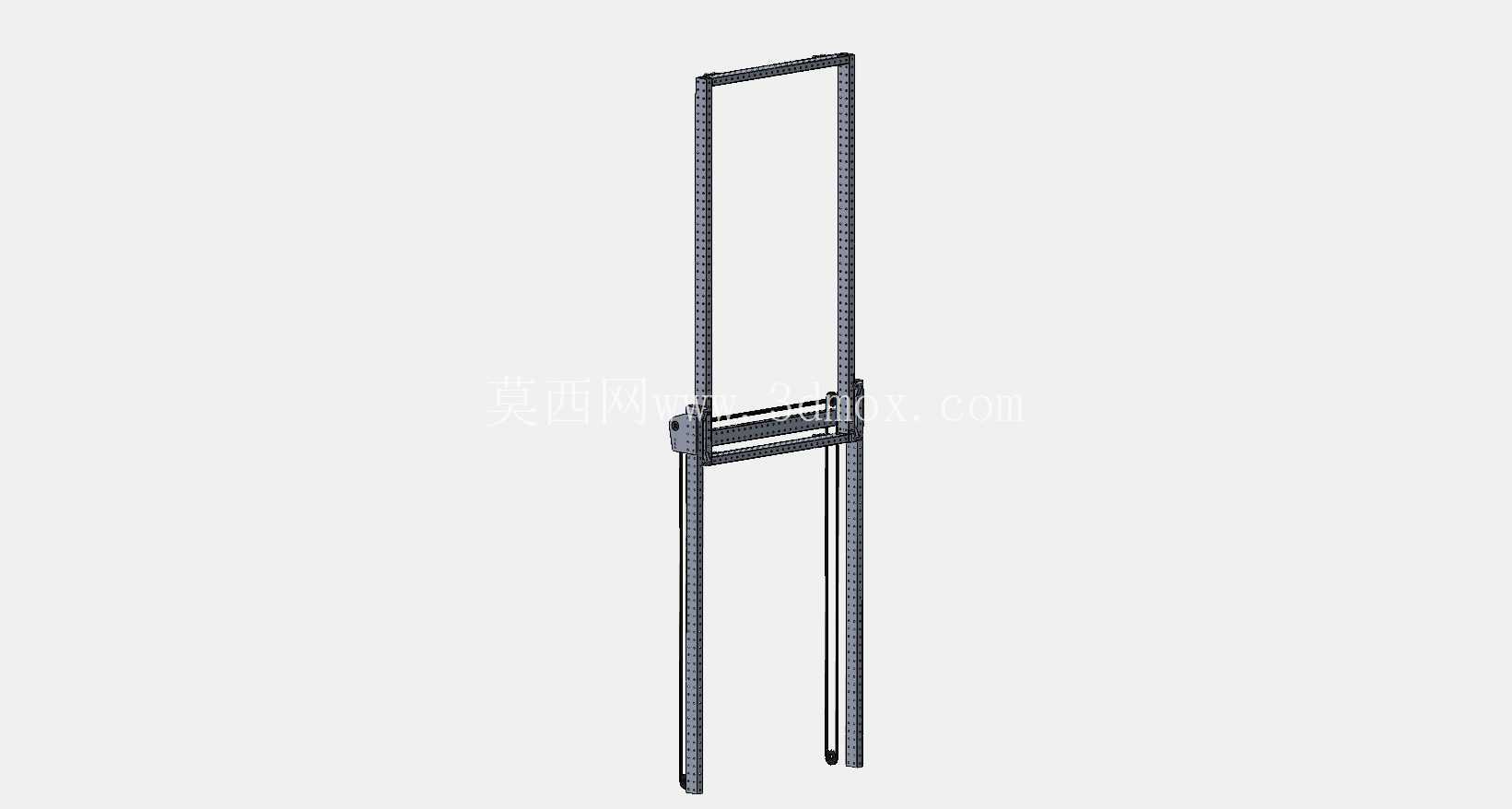

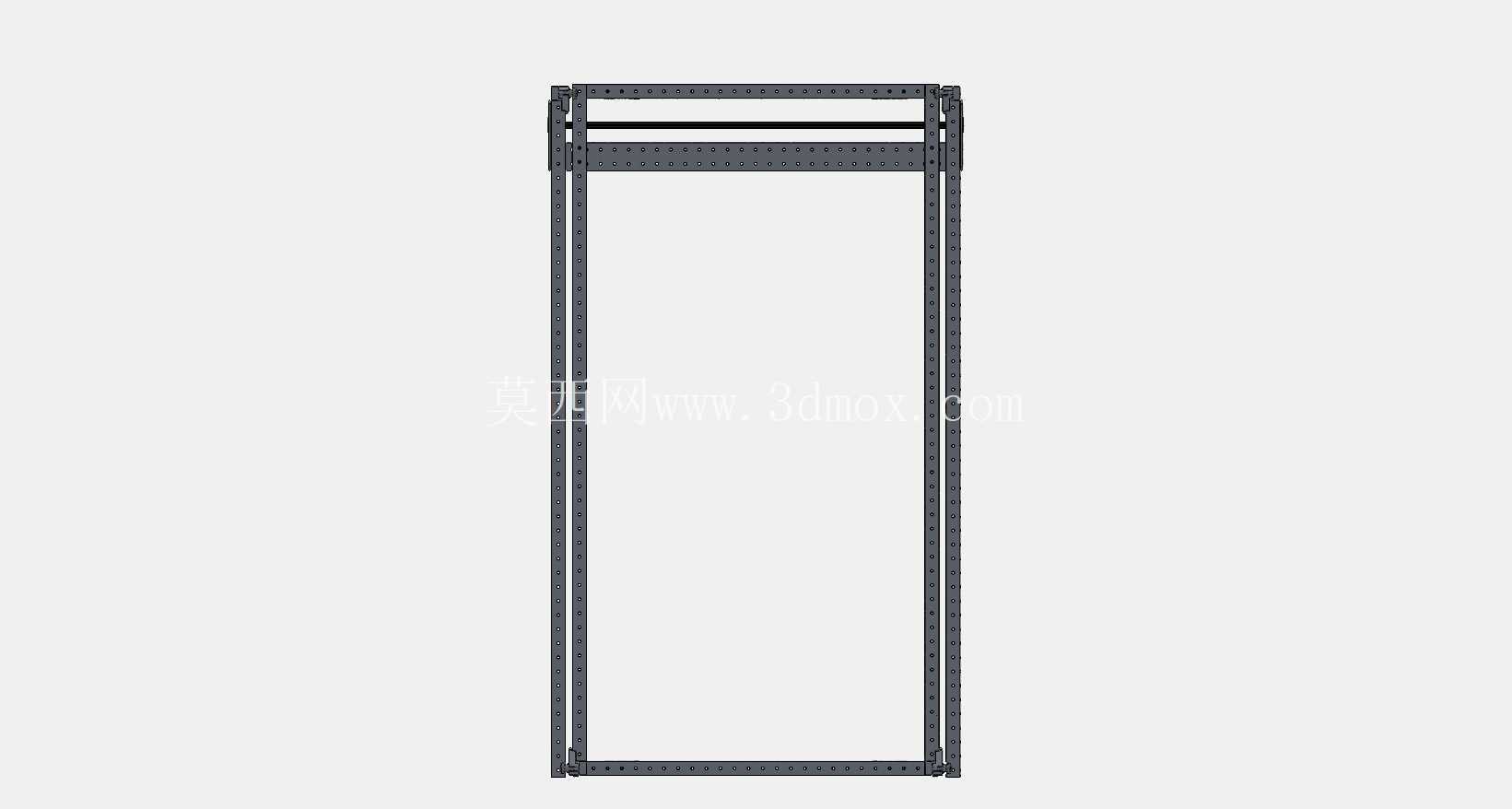

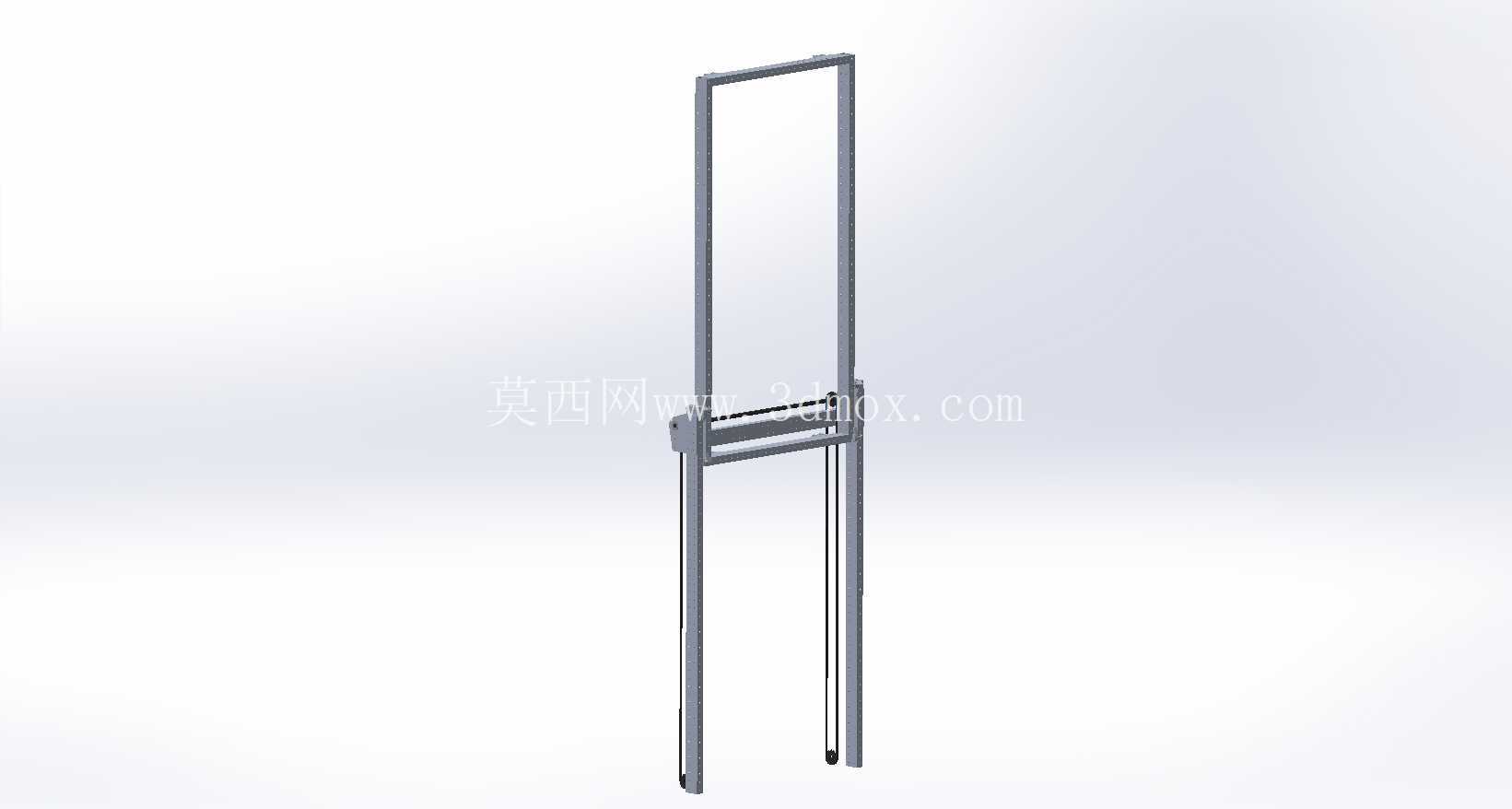

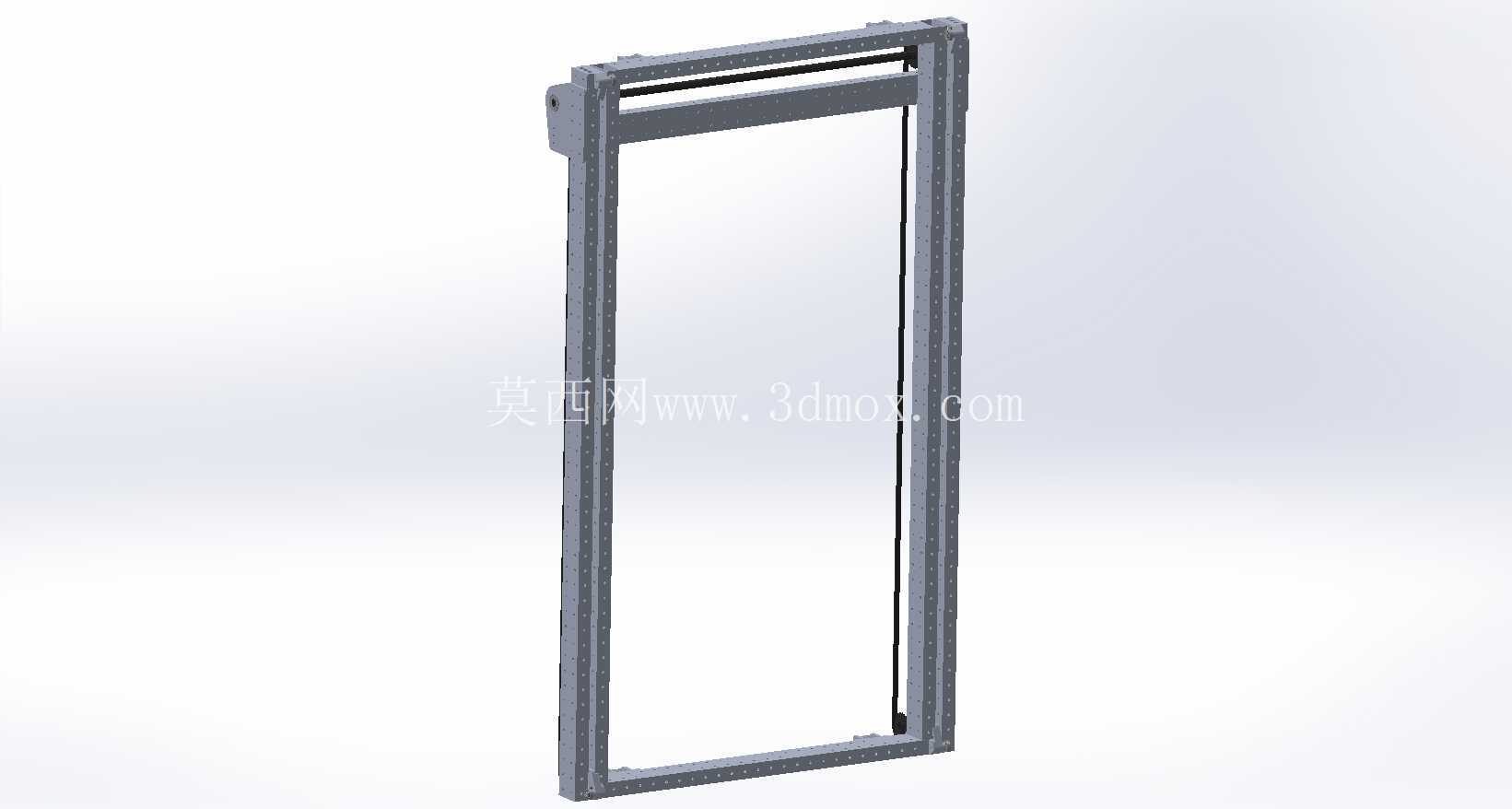

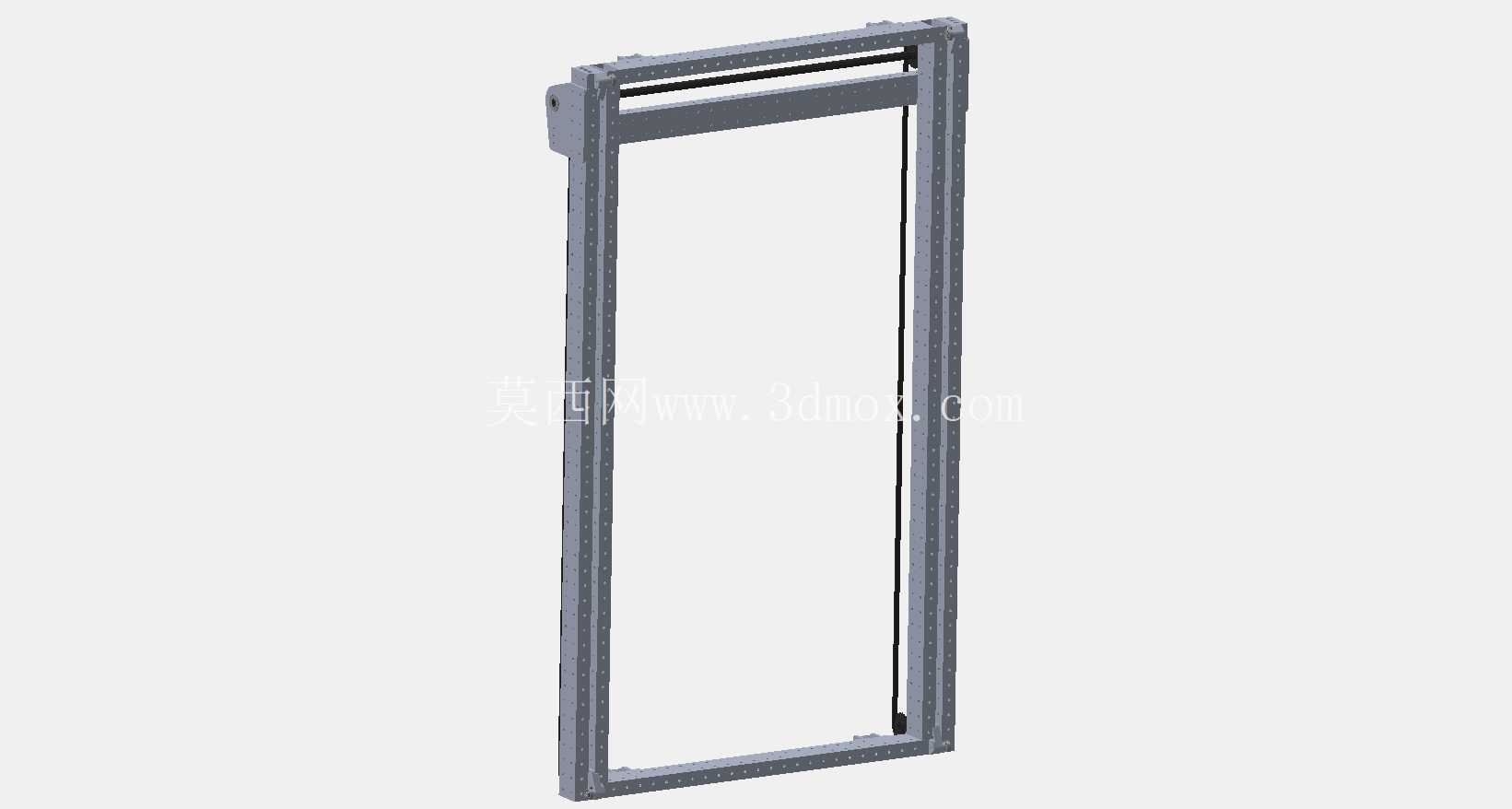

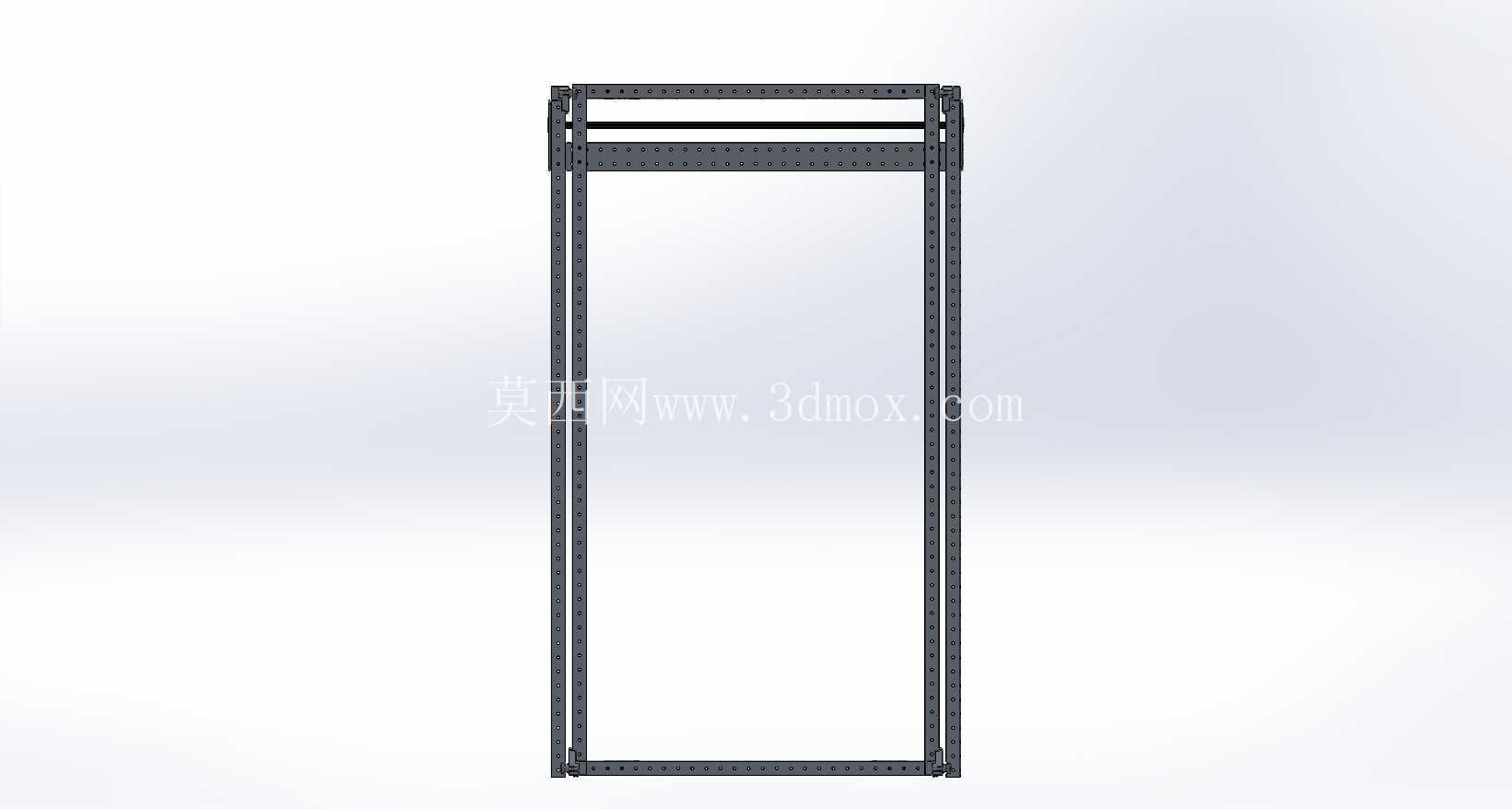

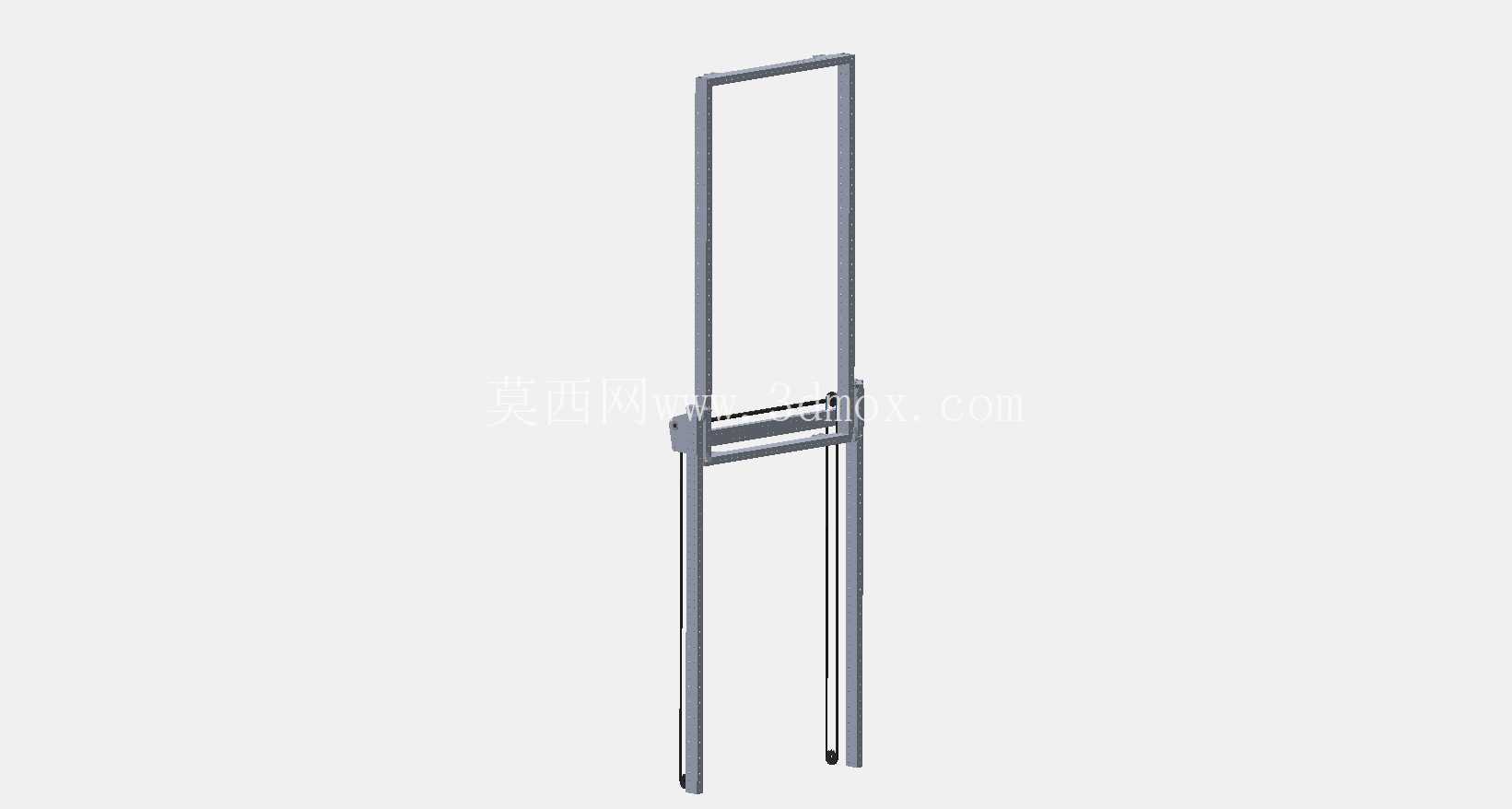

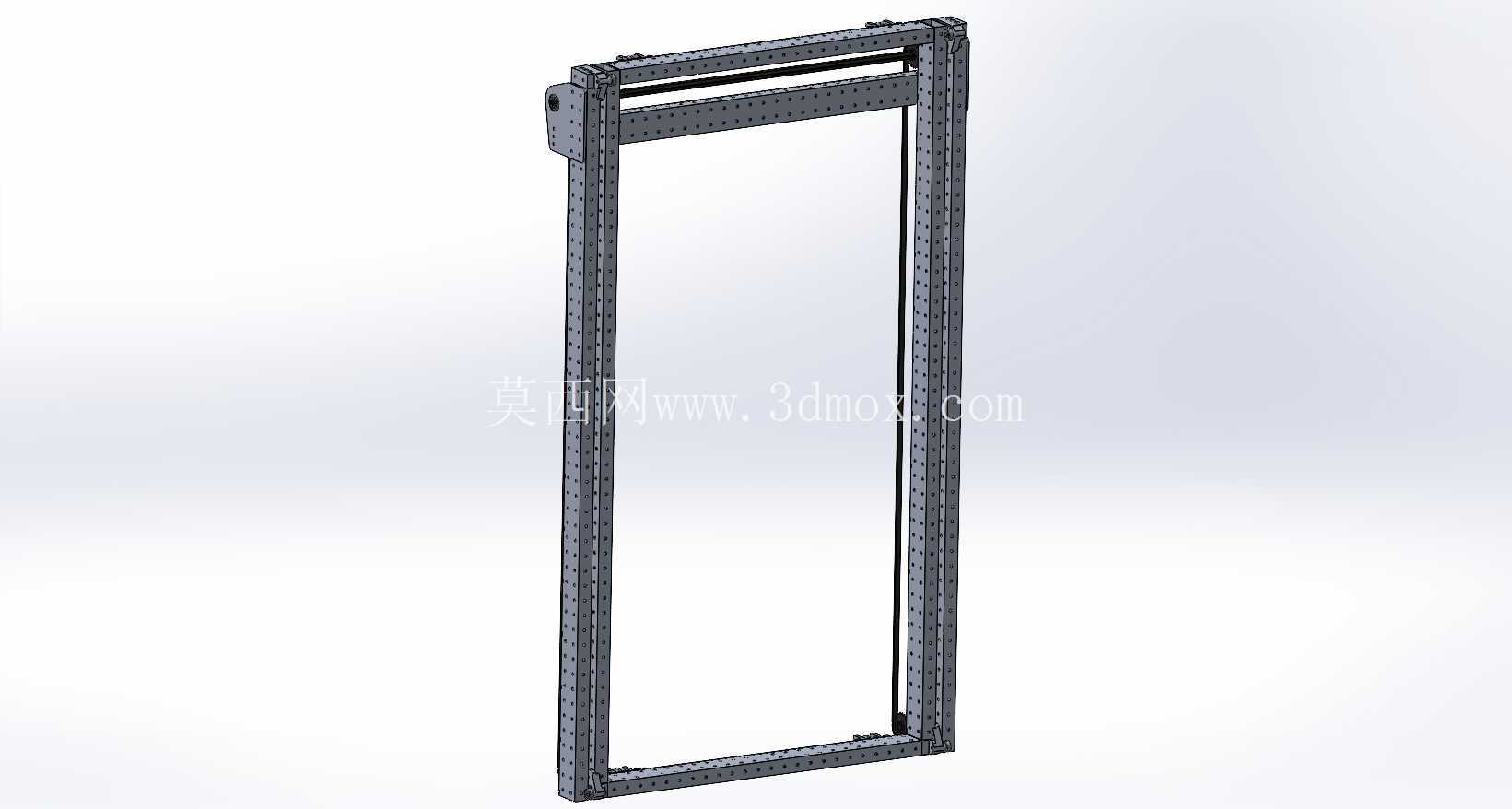

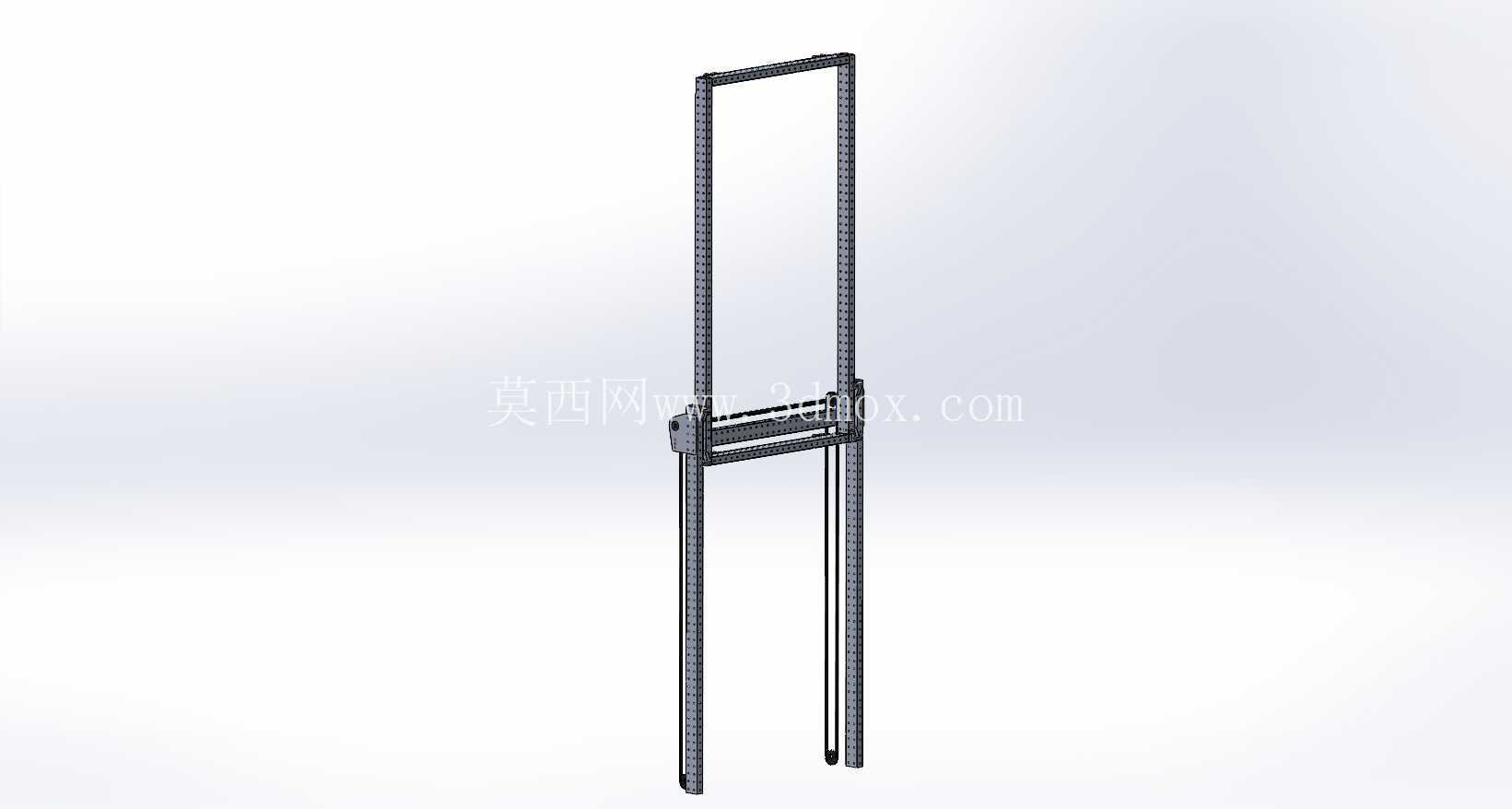

　　框架内侧布置同步带传动副，传动带沿竖向导轨全程布置，载物托架通过连接块与同步带紧固，同时托架两侧配套导向滑块嵌入导轨槽内，避免抬升过程中出现卡滞、偏摆问题，传动输入端预留标准法兰安装位，可直接匹配常用的竞赛级伺服电机、减速箱输出轴，无需额外设计转接结构。设计阶段优先考虑了赛事场景下的抗冲击需求，框架上下端均设置硬限位块，采用聚氨酯缓冲材质，避免载物托架运行到行程端点时出现刚性碰撞，既可以保护传动组件不受冲击损坏，也能减少运行过程中的振动传递，保证载物过程的稳定性。这套升降结构主要面向青少年机器人竞赛场景设计，核心作用是在竞赛场地内完成方块类、球体类赛事道具的垂直抬升与定点投放，适配赛事规则中要求的不同高度置物台输送需求，可直接集成在竞赛机器人的主体框架上，作为独立的功能执行单元使用。从结构组成来看，整体采用双侧对称的铝型材搭建立式承载框架，型材表面预留的标准安装槽位可兼容各类紧固件的快速装调，无需额外打孔即可调整导轨、传动组件的安装位置，适配竞赛现场快速改型的需求。

　　载物托架采用镂空式平板结构，在保证承载强度的前提下尽可能降低自身重量，减少升降过程中的驱动负载，托架边缘设置凸起挡边，可防止输送过程中道具滑落，同时挡边高度经过匹配设计，不会影响道具在目标高度的推出动作。从安装边界来看，整体框架为窄型立式结构，横向占用空间较小，可布置在机器人主体的侧方或中部预留空位，安装时仅需通过角码将框架底部与机器人底盘型材紧固即可，框架背部预留的安装孔位可兼容各类传感器的布置，比如在不同行程位置安装光电开关，即可实现托架的多点位置定位，满足不同高度的投放需求。

　　传动系统的张紧结构设计在框架下端，通过调节螺栓即可调整同步带的张紧度，无需拆解整体框架，现场维护效率较高，所有外露的传动部件均设置轻量化的防护挡板，避免竞赛过程中场地内的杂物、线缆卷入传动副造成故障。实际应用中，这套结构可根据赛事道具的尺寸调整载物托架的宽度，也可通过更换不同长度的竖向型材调整整体升降行程，适配不同赛季的规则变化，框架整体的模块化程度较高，所有连接部位均采用标准件紧固，无焊接、粘接等不可拆卸结构，方便参赛队伍根据自身机器人的布局进行快速改装。导向组件采用低摩擦系数的工程塑料滑块，无需额外加注润滑脂即可顺畅运行，避免竞赛过程中润滑脂沾染场地或道具，同时滑块的磨损更换成本较低，可作为常规备件快速替换。

　　驱动端的传动比经过匹配设计，既可以保证足够的抬升扭矩承载额定重量的道具，也能满足赛事要求的升降速度，不会因为动作过慢影响竞赛节奏，整体结构的重心沿竖向框架中心分布，安装到机器人上后不会造成明显的重心偏移，减少对机器人行走转向的影响。在结构强度校核阶段，针对框架的侧向受力、传动带的抗拉强度、托架的抗弯强度均做了针对性的优化，比如在框架的背部增加横向加强筋，避免高速启停时框架出现晃动，连接部位的紧固件均采用防松设计，应对竞赛过程中的频繁移动、碰撞场景不会出现松动脱落问题。
