FRC赛事专用橄榄球类投射竞技机器人

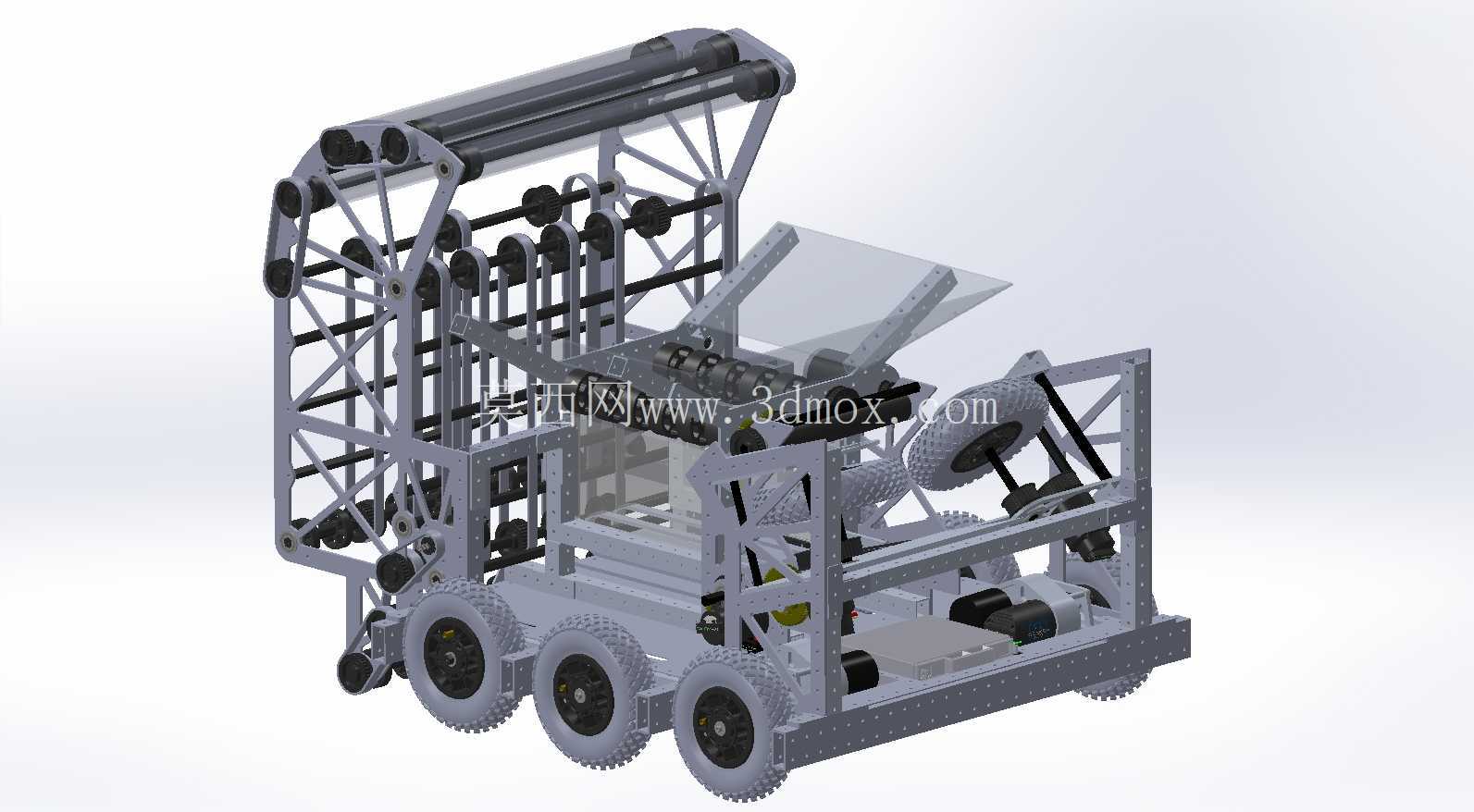

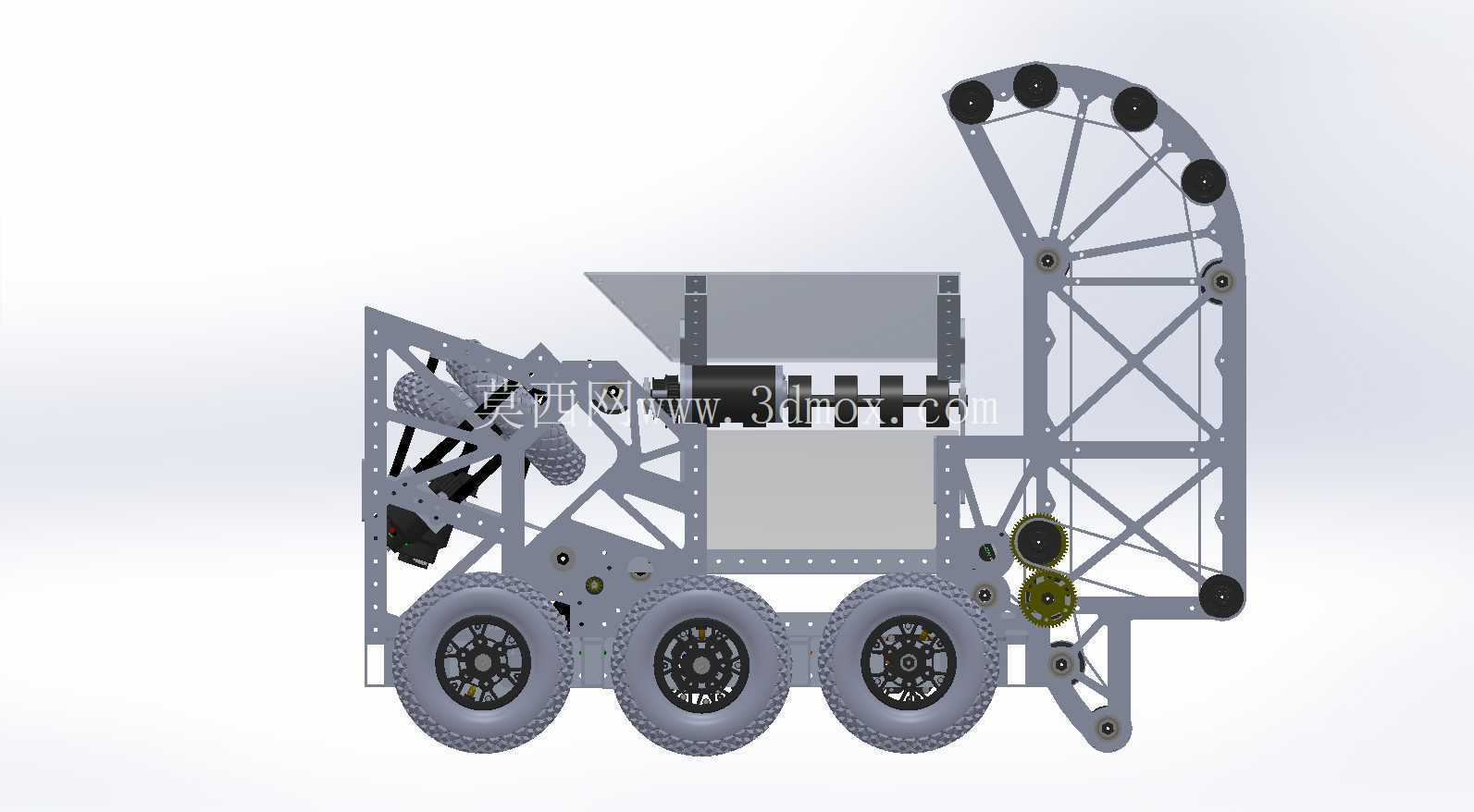

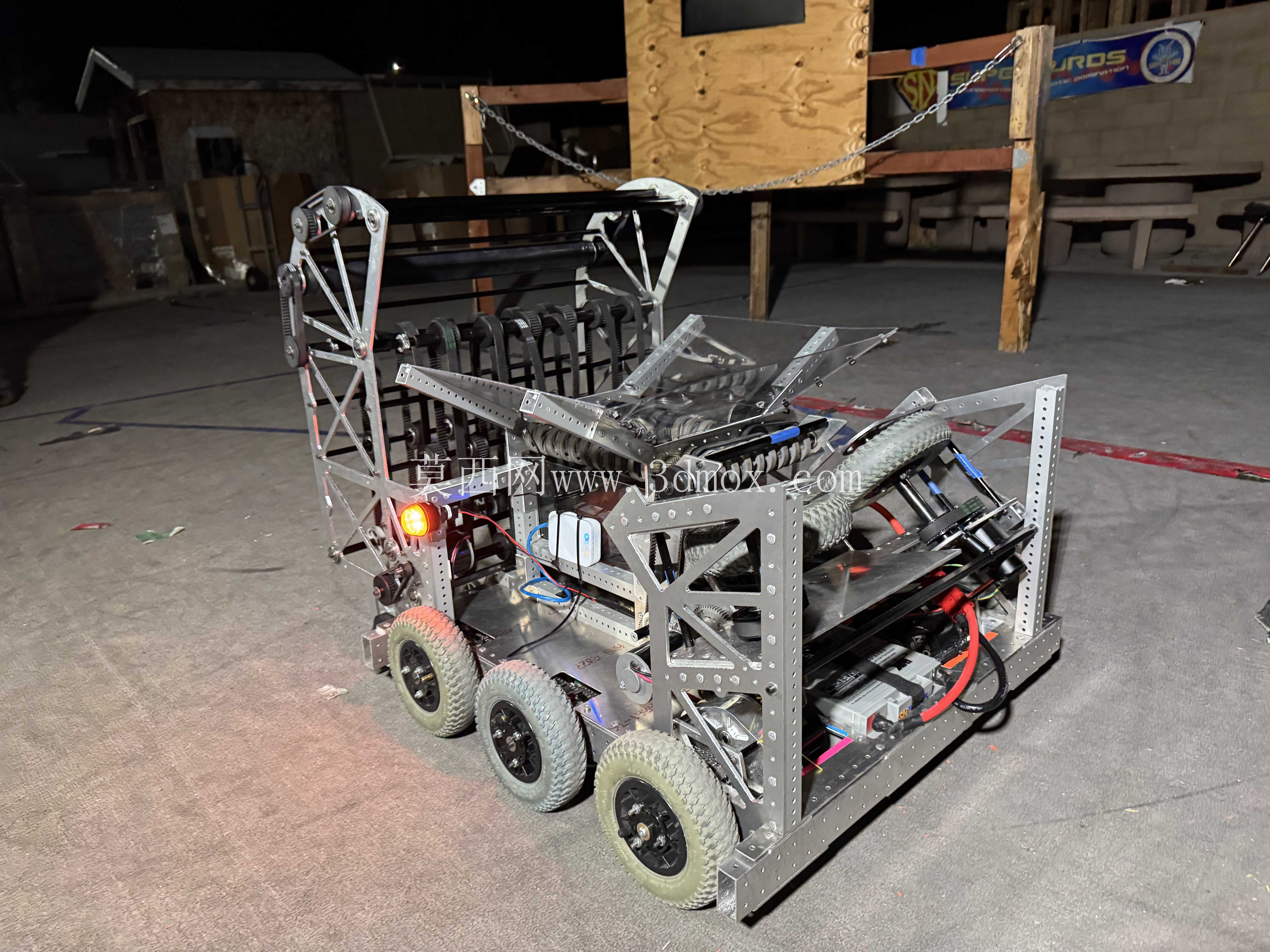

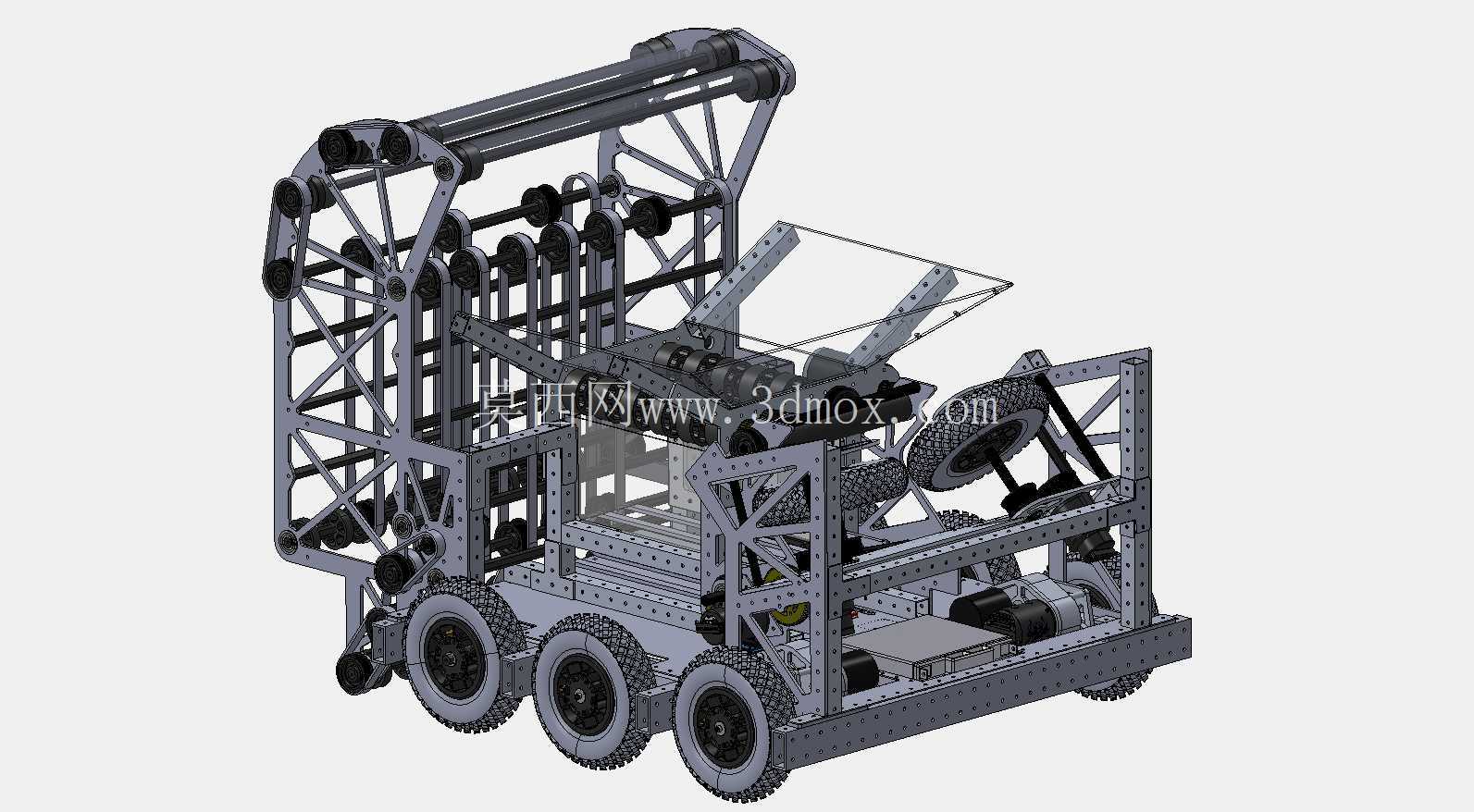

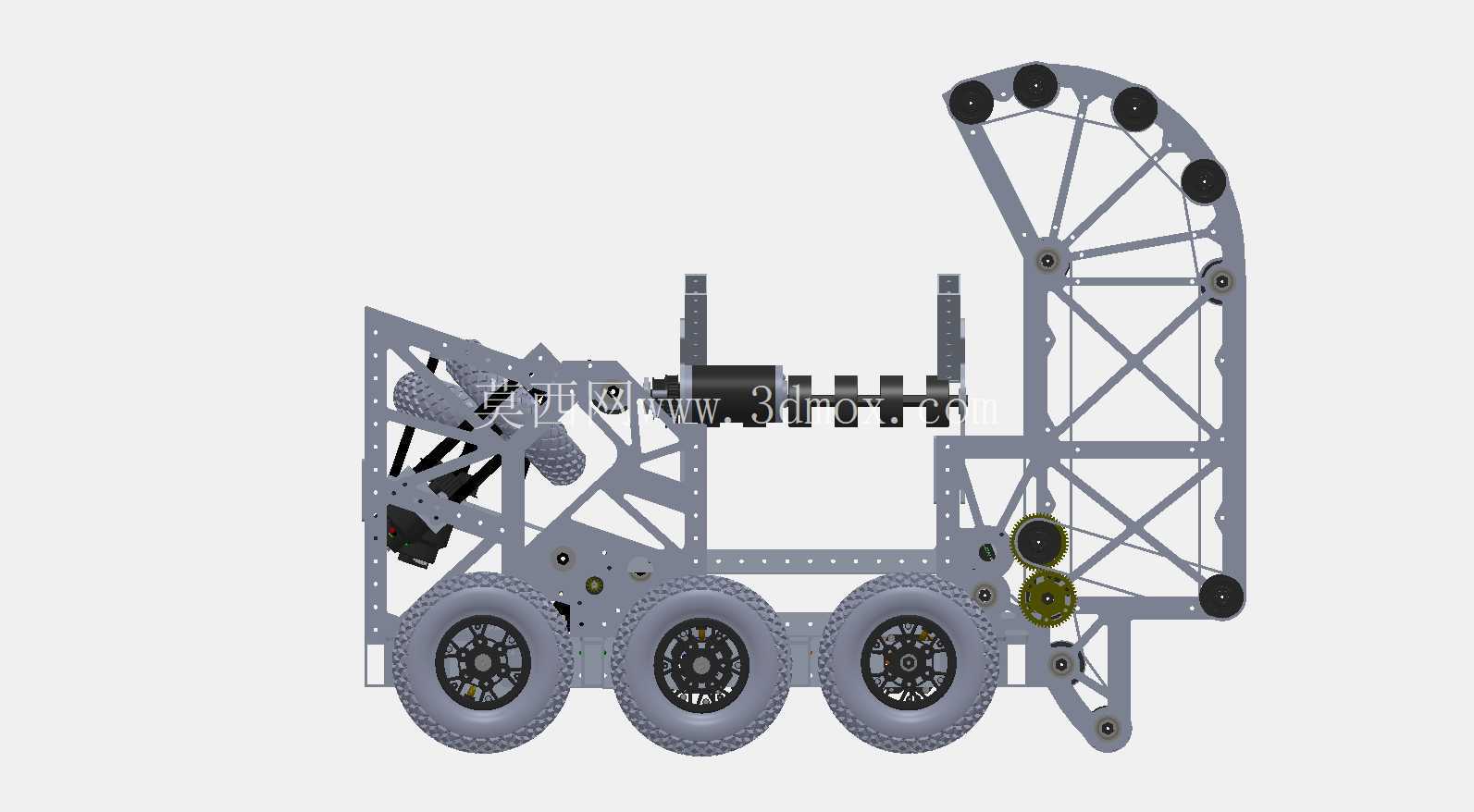

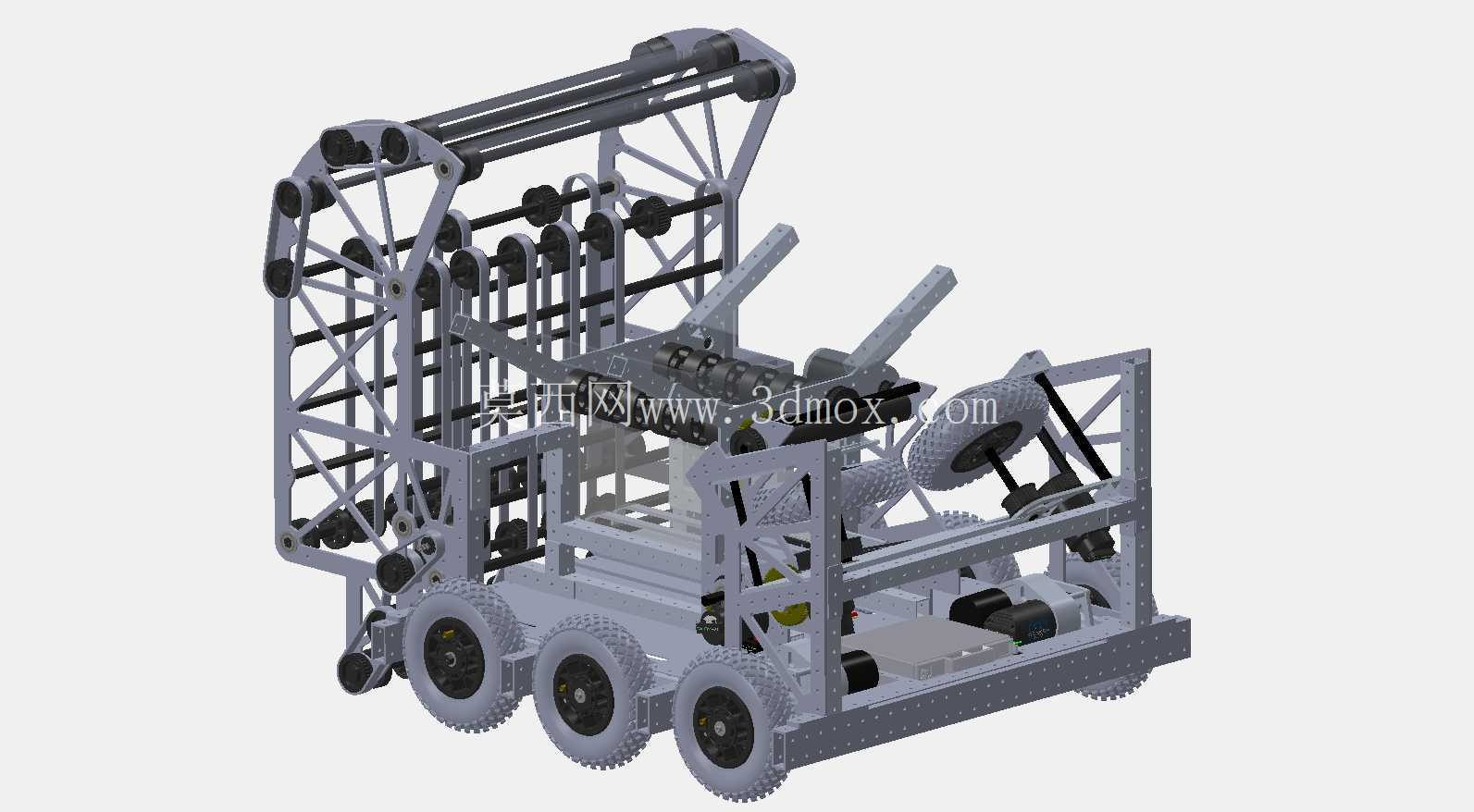

　　该款竞技机器人主要面向青少年机器人对抗赛事场景设计，核心用途是在赛事规则限定的场地范围内，完成橄榄球的拾取、输送、精准投射动作，同时具备全向移动能力，可在对抗过程中完成快速走位、规避防守、配合队友完成战术动作。从结构设计逻辑来看，整机采用桁架式镂空框架作为主体承载结构，框架主体采用标准工业铝型材搭配定制连接角件搭建，在保证整体结构刚性的前提下尽可能降低整机自重，避免自重过大带来的移动负载过高、加速性能不足的问题，框架上预留了多组通用安装孔位，可根据赛事规则调整、战术需求变化快速更换功能模块，无需对主体框架进行大规模改动。

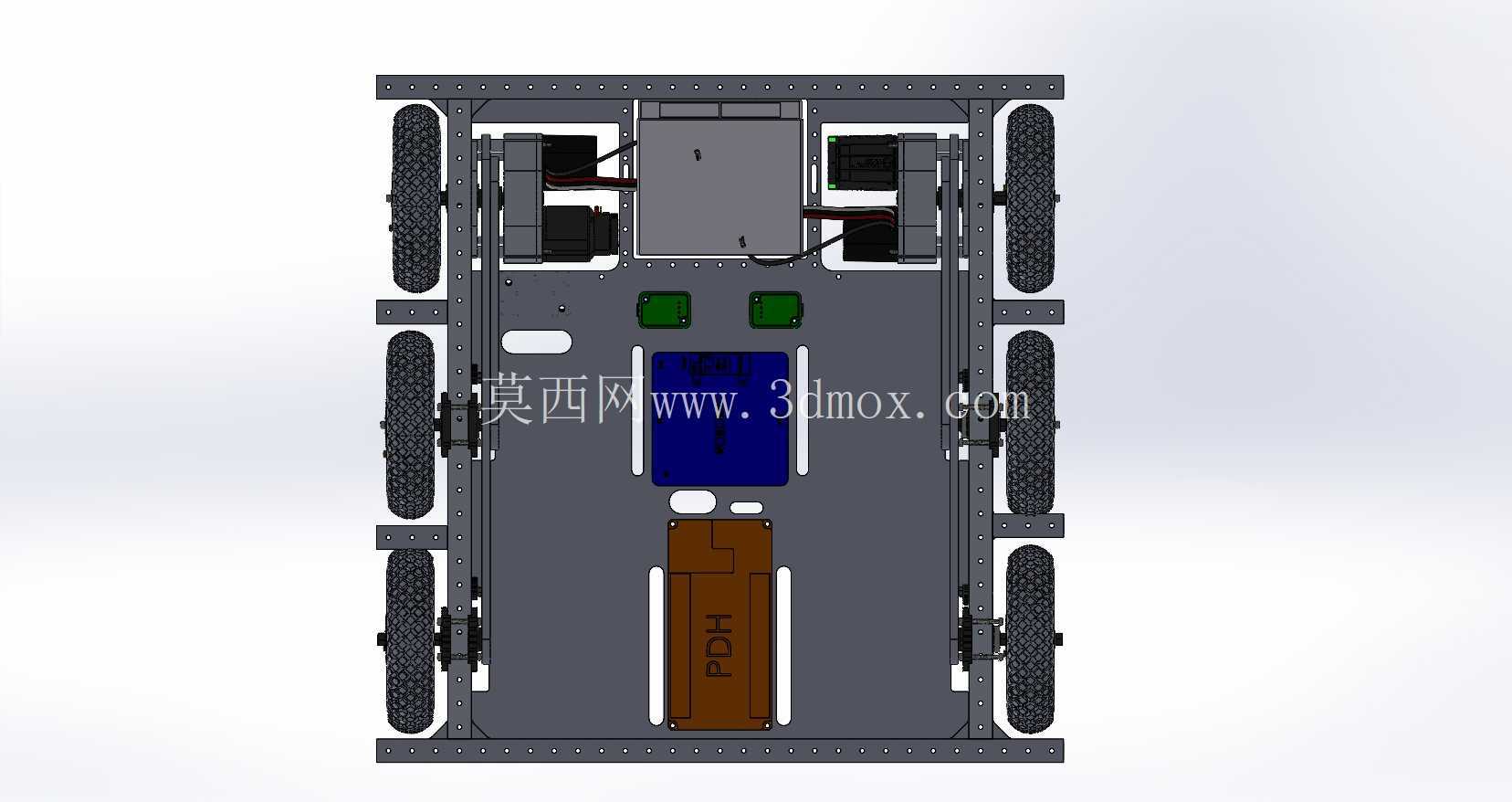

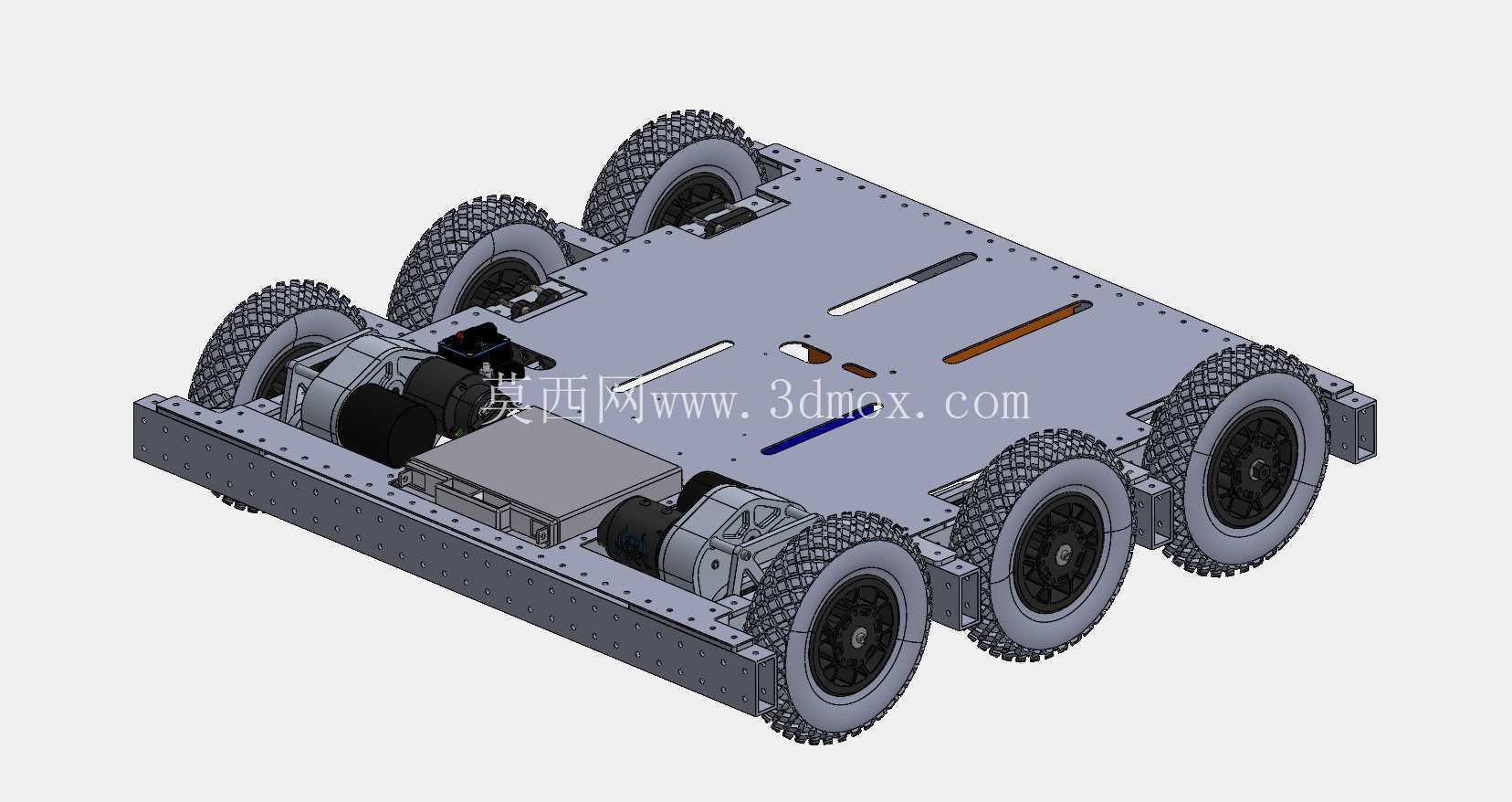

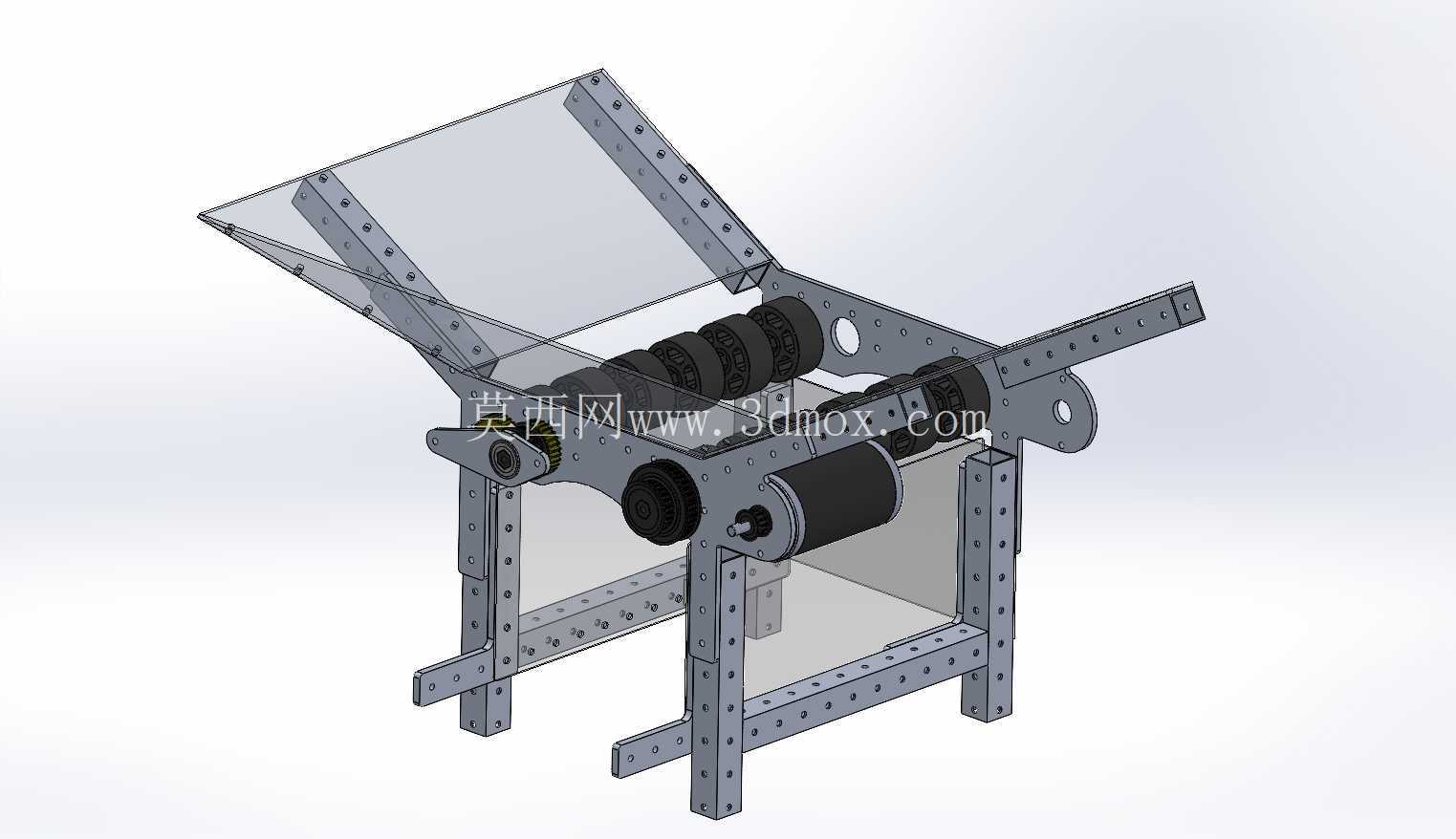

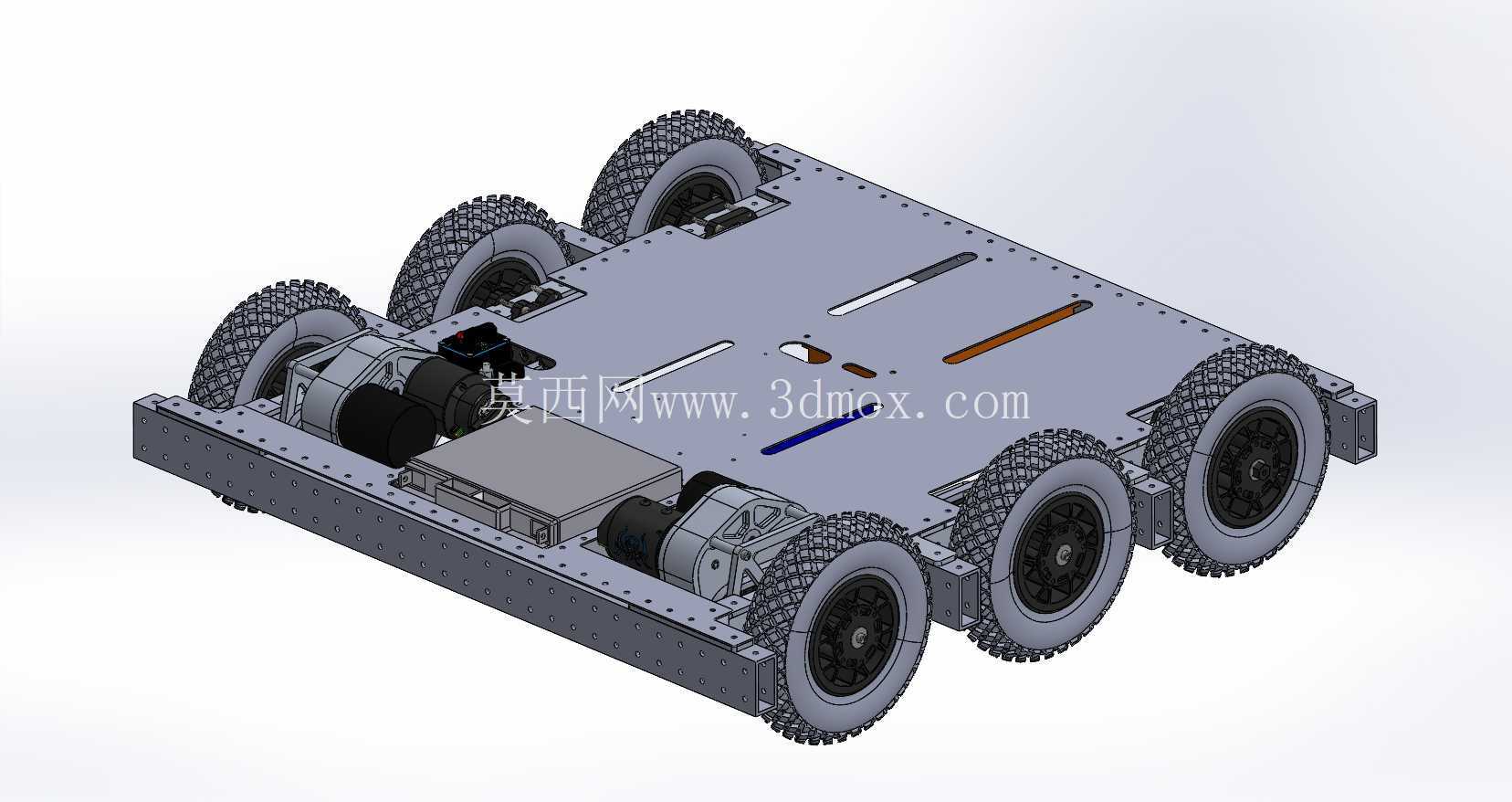

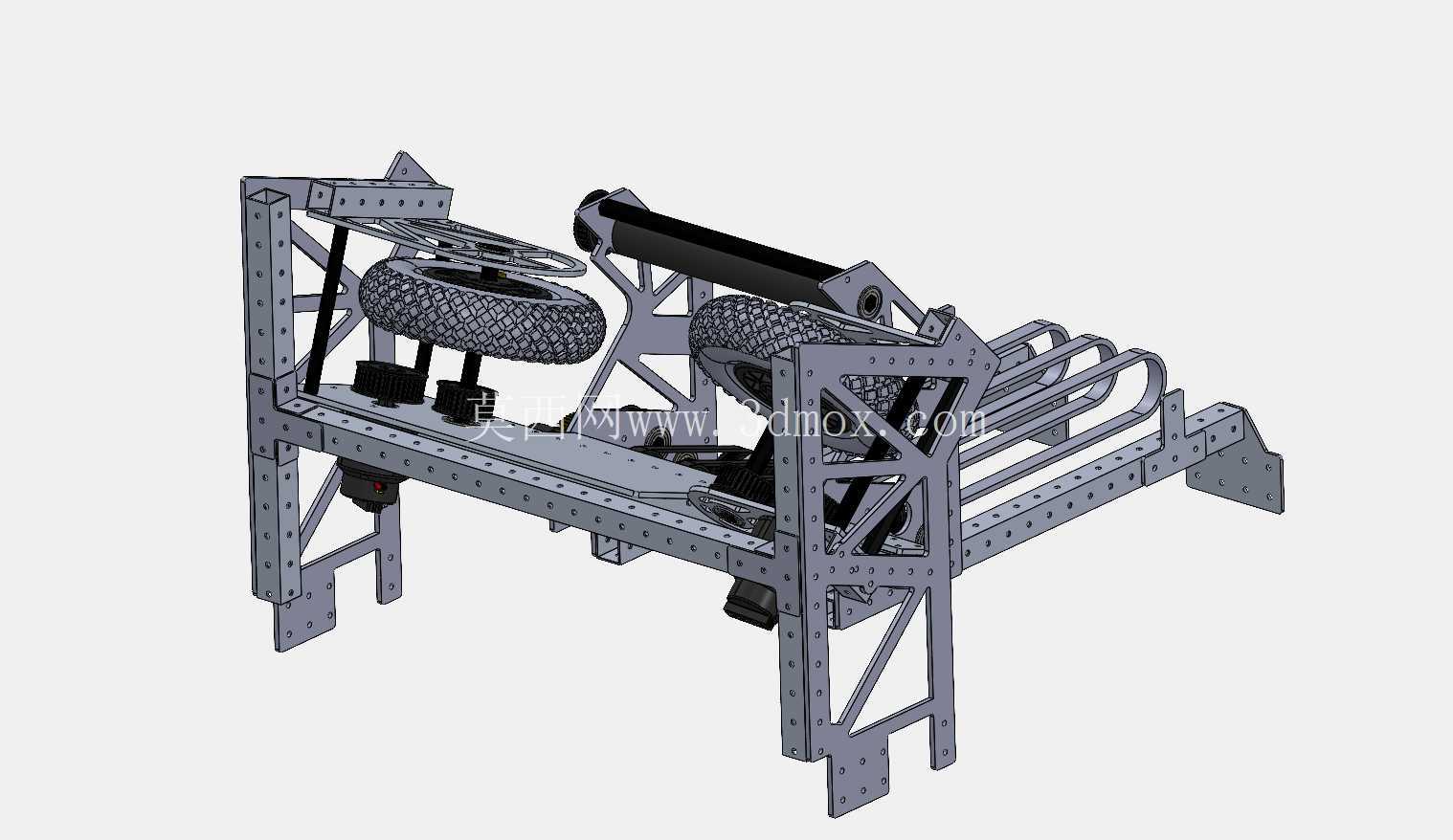

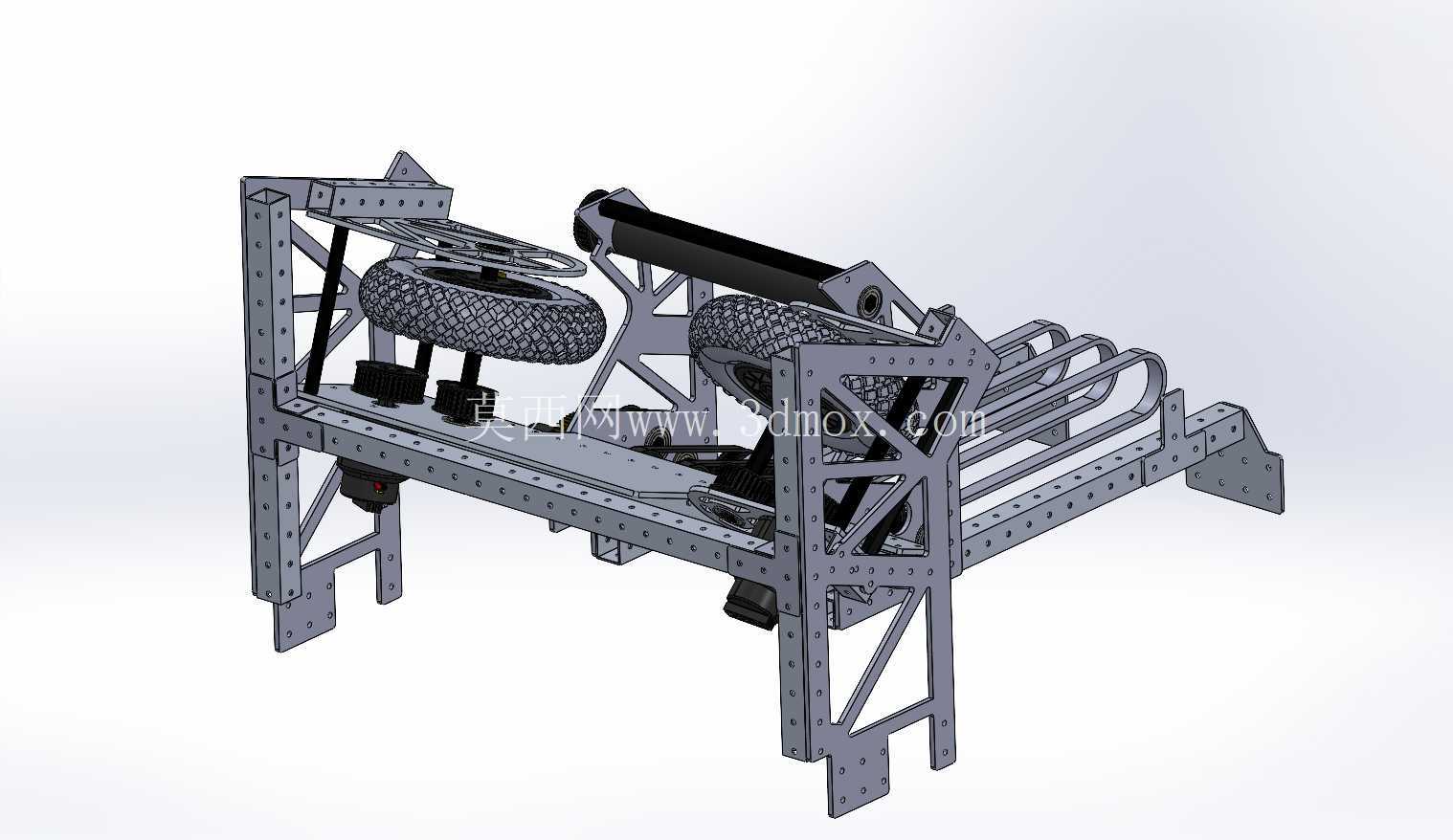

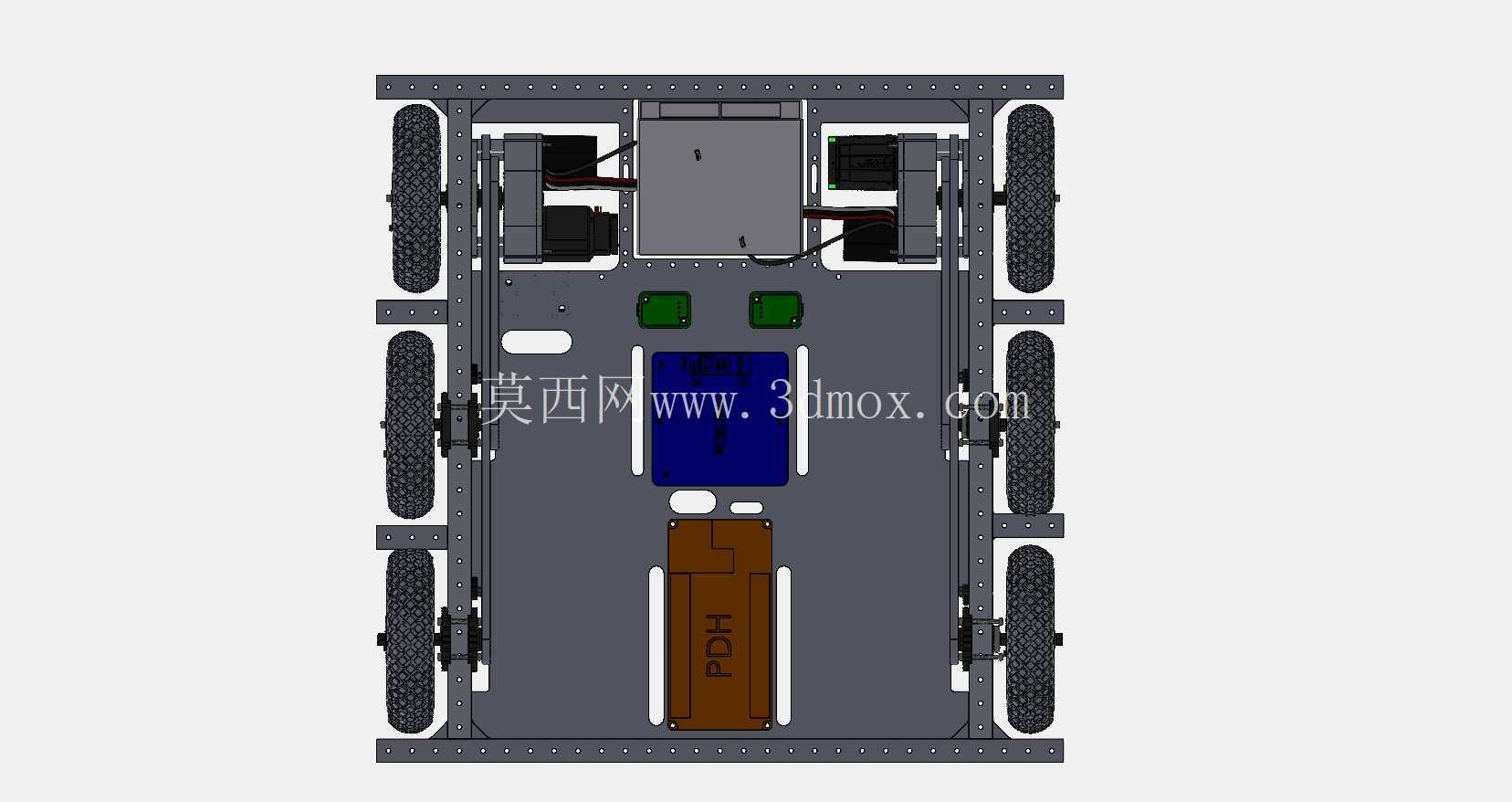

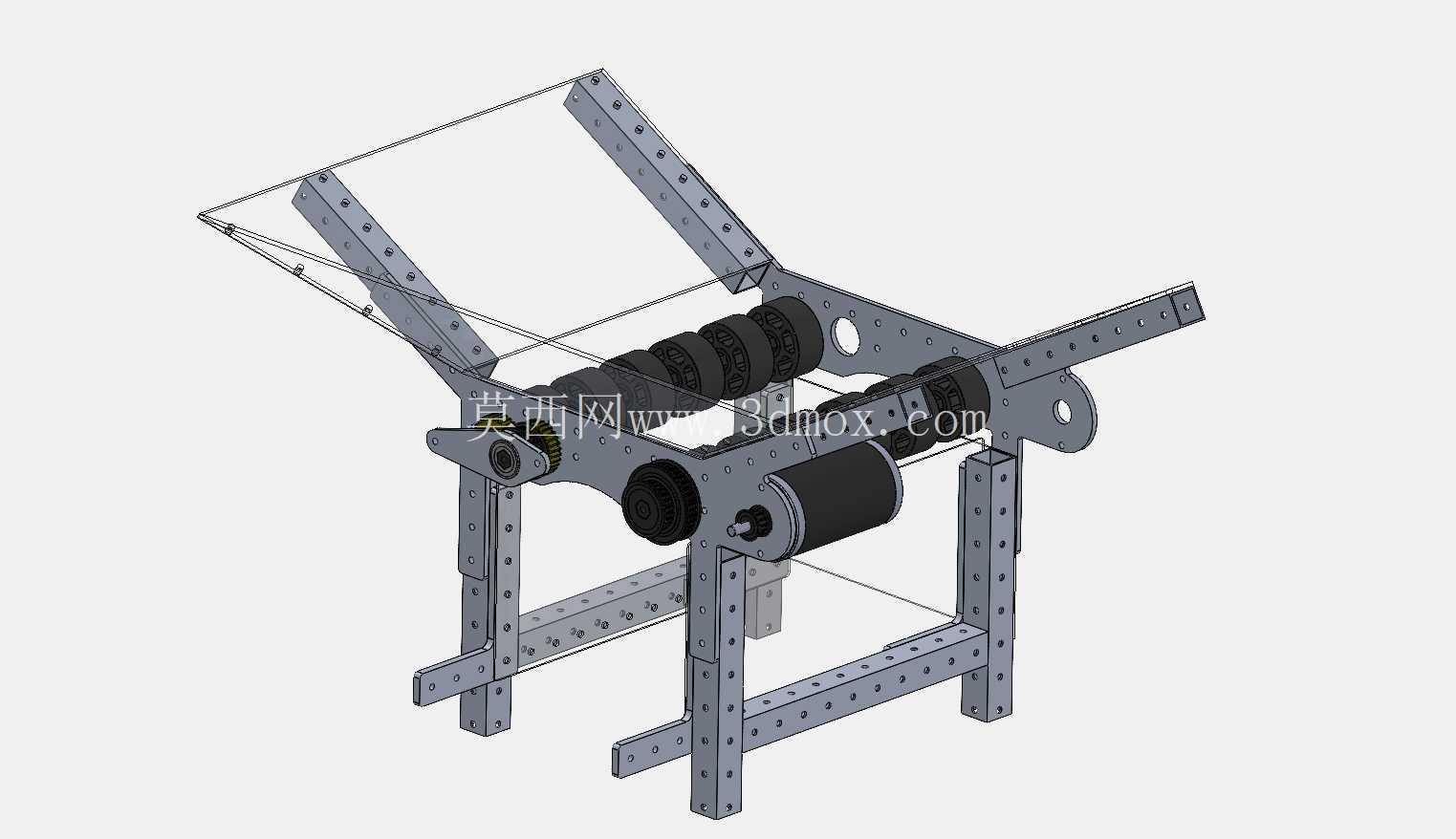

　　移动底盘部分采用多轮布局设计，六组大直径防滑橡胶轮对称分布在底盘两侧，轮组安装座与主框架之间设置了缓冲减震结构，可在场地不平整、发生对抗碰撞时吸收冲击能量，避免轮组卡滞、内部电子元件受冲击损坏，底盘内部预留了电池、驱动电机、控制模块的安装空间，所有走线均沿框架内侧的走线槽布置，避免运动过程中线路被拉扯、剐蹭损坏。上部的投射功能模块采用多级轮组加速结构，橄榄球从上部的倾斜导料槽进入输送通道后，会经过多组对置的高速摩擦轮逐级加速，最终以稳定的初速度从投射口抛出，摩擦轮的安装支架设置了角度调节滑槽，可根据投射距离需求调整抛出角度，适配不同射程的投射需求，导料槽采用透明聚碳酸酯板材加工，可直观观察球体在输送通道内的运行状态，出现卡球故障时可快速排查处理。

　　整机的安装边界充分考虑赛事规则的尺寸限制，整体外轮廓尺寸控制在赛事要求的参赛机器人尺寸阈值内，所有突出部件均做了圆角防护处理，避免对抗过程中对其他参赛设备、场地设施造成损坏，各运动部件的活动范围内均设置了限位结构，避免机构超程运行造成结构损坏。从设计思路上，整机优先保证功能可靠性，所有传动部件均采用成熟的带传动、轴传动结构，减少易损件的使用，降低赛事过程中的故障概率，模块之间采用快拆式连接结构，出现部件损坏时可在短时间内完成更换，适配赛事中场休息的快速维修需求。框架的受力节点处均做了加强筋补强处理，可承受对抗过程中的侧向冲击，避免框架变形导致轮组定位偏移、投射机构精度下降。

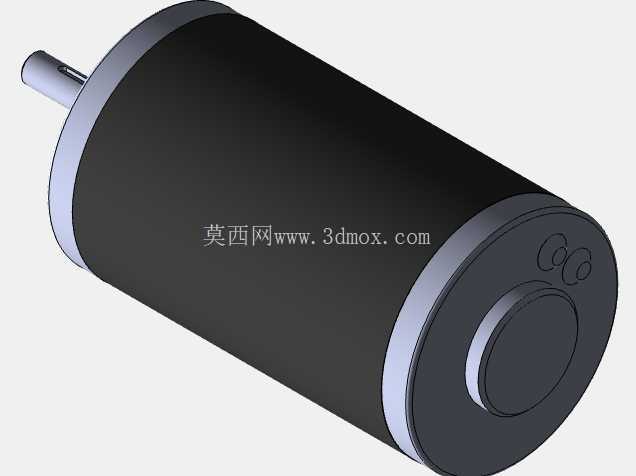

　　投射机构的加速轮组采用对称布局设计，保证球体在加速过程中受力均匀，抛出后轨迹稳定，不会出现侧旋偏移的问题，轮组表面采用高摩擦系数的橡胶包覆层，可在与球体接触时提供足够的摩擦力，避免打滑造成投射初速度不足、射程不达标的问题。底盘的驱动电机采用对称布置方式，重量分布均匀，整机重心控制在底盘几何中心附近，避免急停、急加速过程中出现侧翻风险，底盘下部预留了足够的离地间隙，可顺利通过场地内的凸起障碍、坡道结构。
