PG36规格电机专用L型安装固定支架

在小型自动化传动机构、桌面级输送装置、小型实验测试台架这类对安装空间有严格限制的场景里，电机安装支架的结构合理性直接决定了动力输出端的同轴度与长期运行稳定性，这款适配PG36规格电机的定制支架，正是针对这类紧凑安装场景设计的承载固定构件。从实际使用场景来看，这类支架常被用在小型皮带输送线的动力端固定、桌面式分拣机构的电机安装、教学实验平台的动力模组搭建，还有部分小型电动执行器的动力单元固定场景，这类场景普遍没有冗余的安装空间，同时要求电机输出轴与传动部件的对接精度控制在合理范围内，避免长期运行出现皮带偏磨、联轴器异响、轴承额外受力等问题。

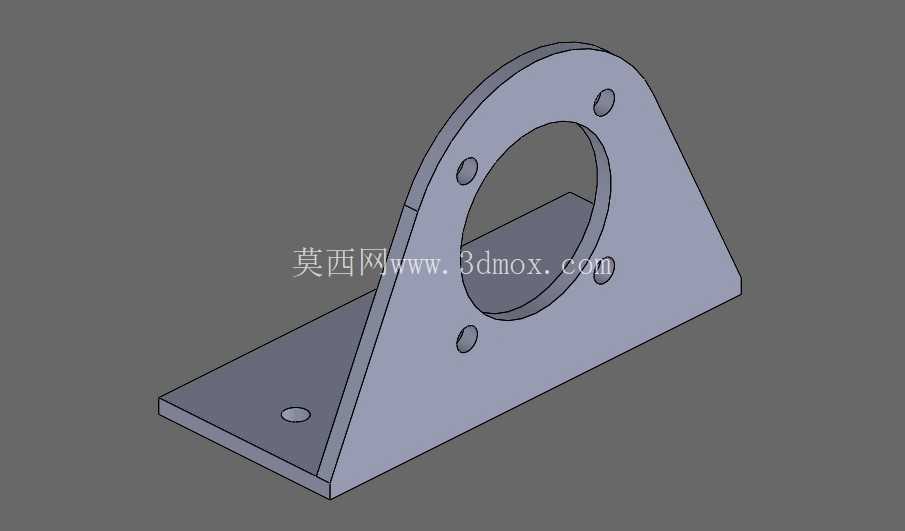

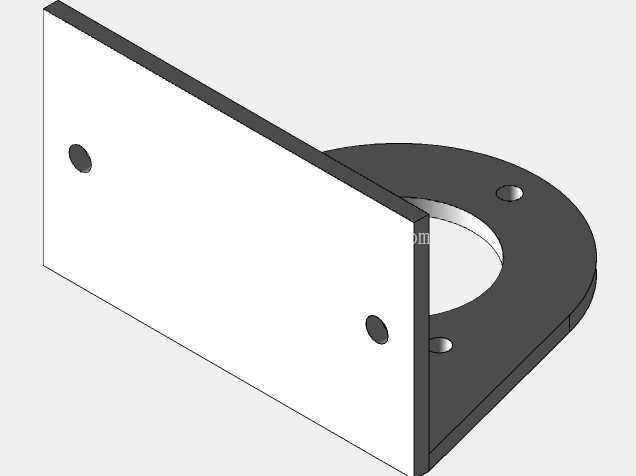

从结构设计思路来看，这款支架采用L型折弯式一体结构，没有多余的拼接部件，垂直立板用于承接电机本体，水平底板用于将整个支架固定在设备安装基面，立板与底板之间设置了三角加强筋结构，用来抵消电机运行时产生的径向扭矩与振动载荷，避免立板在长期交变载荷下出现形变偏移。立板中心开设的大尺寸通孔完全匹配PG36电机的前端止口尺寸，安装时电机前端止口可以直接嵌入该孔位，实现径向定位，不需要额外调整同轴度，立板上围绕中心孔均匀分布的四个小孔，对应PG36电机端盖的安装孔位，穿入紧固件后即可完成电机与支架的刚性连接，定位精度靠止口配合保证，不需要反复调试对齐。水平底板上开设的两个安装长圆孔，给支架整体在设备基面上的位置调整留出了余量，安装时可以根据传动部件的实际张紧需求，微调电机的轴向位置，调整到位后锁紧底板紧固件即可完成固定，这种长圆孔设计在小型传动机构里非常实用，尤其是皮带传动、同步带传动的场景，不需要额外制作张紧结构就能实现传动件的张紧度调整。

从安装边界与尺寸适配来看，立板的高度刚好覆盖PG36电机的前端安装面，不会与电机后端的接线盒、散热结构产生干涉，底板的宽度与长度控制在最小合理范围，在保证安装稳定性的前提下尽可能压缩占用空间，适合在型材框架、设备钣金内壁、小型台架这类狭窄安装位使用。三角加强筋的厚度与立板、底板保持一致，折弯连接处做了圆角过渡，避免应力集中导致的结构断裂，所有安装孔的孔位都做了沉头处理，紧固件安装后不会突出板面，不会与电机本体、安装基面产生刮擦干涉。

从功能特性来看，这款支架的结构完全围绕PG36电机的安装需求设计，没有多余的结构冗余，一体折弯的结构形式相比拼接式支架有更好的刚性，抗振动性能更强，在电机启停、正反转切换的瞬间，支架不会产生明显的形变位移，能够保证电机输出轴的位置精度，减少传动部件的额外磨损。在实际选型使用时，只需要确认安装基面的固定孔位间距与支架底板的长圆孔调节范围匹配，同时确认电机输出端的传动部件安装空间足够，就可以直接使用，不需要再对支架进行二次加工，能够大幅缩短小型设备的结构设计与装配周期。很多小型设备的结构设计中，电机安装位往往是需要反复调整的部位，这种预制成型的专用支架，能够避免设计人员从零开始绘制支架结构、校核强度的重复工作，同时标准化的孔位设计也能减少装配阶段的调试工作量，降低因安装精度不足导致的设备故障概率。
