多吸头集成式真空吸附执行组件

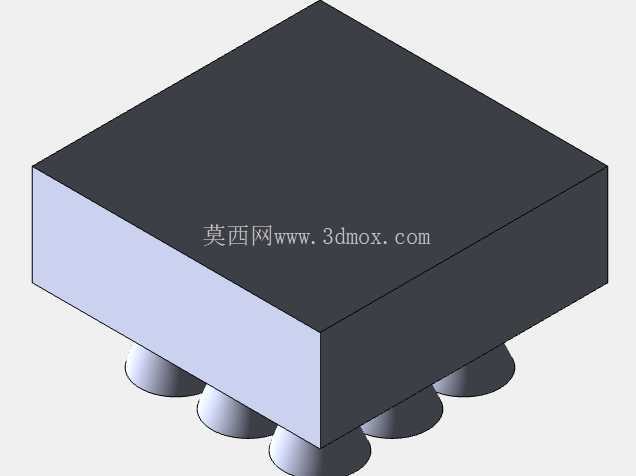

　　在3C电子组装、轻薄工件搬运、软质物料拾取这类对接触压损控制要求极高的自动化产线场景里，单吸盘的吸附覆盖度往往难以匹配异形或大面轻薄工件的拾取需求，容易出现局部受力不均导致的工件翘边、表面压痕甚至脱落问题，这款多吸头集成的真空吸附组件，正是针对这类工况做的结构优化设计。从结构布局来看，组件采用方形刚性基座作为承载主体，基座底面均匀排布多个碗状橡胶吸头，吸头的安装孔位采用等距阵列设计，相邻吸头的间距经过反复校核，既保证吸附时各点位的负压受力均匀分布，也避免吸头间距过小导致的负压气流干涉，影响整体吸附稳定性。

　　基座的上表面做了平整化处理，预留的安装接口可以直接和机械手末端法兰、直线模组滑台做刚性连接，安装边界做了倒角处理，避免装配时和周边工装发生硬碰撞干涉。设计过程中优先考虑了吸头的柔性补偿能力，每个吸头和基座的连接位置都预留了微小的轴向浮动余量，当接触表面存在0.5mm以内的平面度误差时，吸头可以通过自身的柔性变形和微小浮动完全贴合工件表面，不会因为局部接触不实导致负压泄漏。基座的内部流道采用一体化钻孔成型，没有额外的外接气管接头，所有吸头的负压气路都在基座内部连通，仅在基座侧面预留一个总进气接口，大幅减少了外接管路带来的布线杂乱问题，也降低了管路弯折导致的气路堵塞风险。

　　从实际使用场景来看，这款吸附组件可以适配PCB板转运、手机屏幕组装、薄塑料壳拾取、纸质包装盒搬运等多种工况，针对不同重量的工件，可以通过调整负压供给压力来改变整体吸附力，不需要更换整个组件，仅通过调整气压参数就能覆盖0.1kg到2kg区间的工件拾取需求。外形尺寸上，基座的长宽尺寸适配常见的小型机械手末端安装标准，整体高度控制在较低范围，不会因为组件本身过长导致机械手末端的运动惯量过大，影响高速搬运时的定位精度。吸头采用耐磨丁腈橡胶材质，接触工件的唇边做了薄化处理，既保证和光滑表面的贴合密封性，也不会在工件表面留下难以清理的压痕，对于表面有轻微磨砂质感的工件，唇边的变形量可以填补表面微小凹坑，维持负压腔的密闭性。

　　在做结构建模的时候，特意把基座的棱角做了R2的圆角处理，避免日常调试时尖锐边角划伤操作人员，同时基座的材质选用6061铝合金做阳极氧化处理，重量轻且具备足够的刚性，长时间在产线往复运动也不会出现基座变形导致的吸头位置偏移。气路接口采用标准的快插接头规格，和工厂常规的气动管路可以直接适配，不需要额外做转接头，安装维护时可以快速插拔更换。针对不同的工件排布需求，这款组件的吸头阵列布局还可以根据实际工件的形状做调整，比如针对长条形工件可以调整为单列排布，针对圆形工件可以调整为环形排布，当前的等距矩阵布局是通用性最强的基础版本，可以覆盖80%以上的常规平面工件拾取需求。实际投产使用时，需要注意在气路前端加装负压过滤器，避免工件表面的灰尘、碎屑被吸入气路造成流道堵塞，影响吸附效果，同时定期检查吸头唇边的磨损情况，当唇边出现明显裂纹或者缺口时及时更换吸头，不需要整体更换基座，大幅降低后期维护成本。
