PG45直流电机立式安装固定支架

　　PG45直流电机配套的立式安装支架，是小型动力传动单元里非常典型的一类承载固定件，广泛出现在桌面级自动化输送线、小型分拣机构、实验台动力模组、3D打印辅机、小型绕线设备以及教学实训装置中。这类支架的核心任务，是把原本轴端输出的圆柱型减速电机，以输出轴水平悬伸的姿态固定在设备底板或型材框架上，让电机轴能够稳定对接同步带轮、联轴器、滚轮或者小齿轮，同时承受运转过程中产生的径向反力和轻微振动。

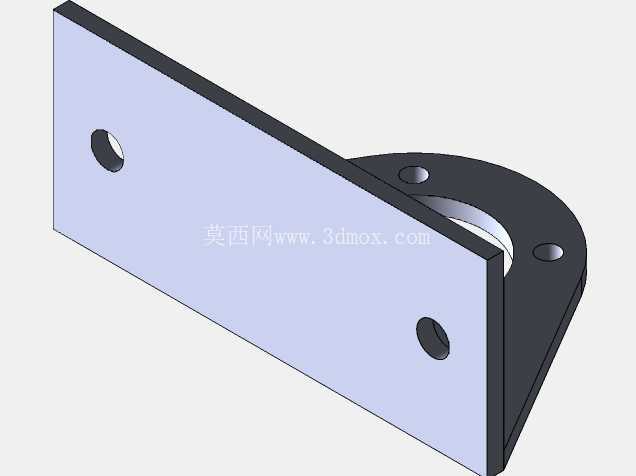

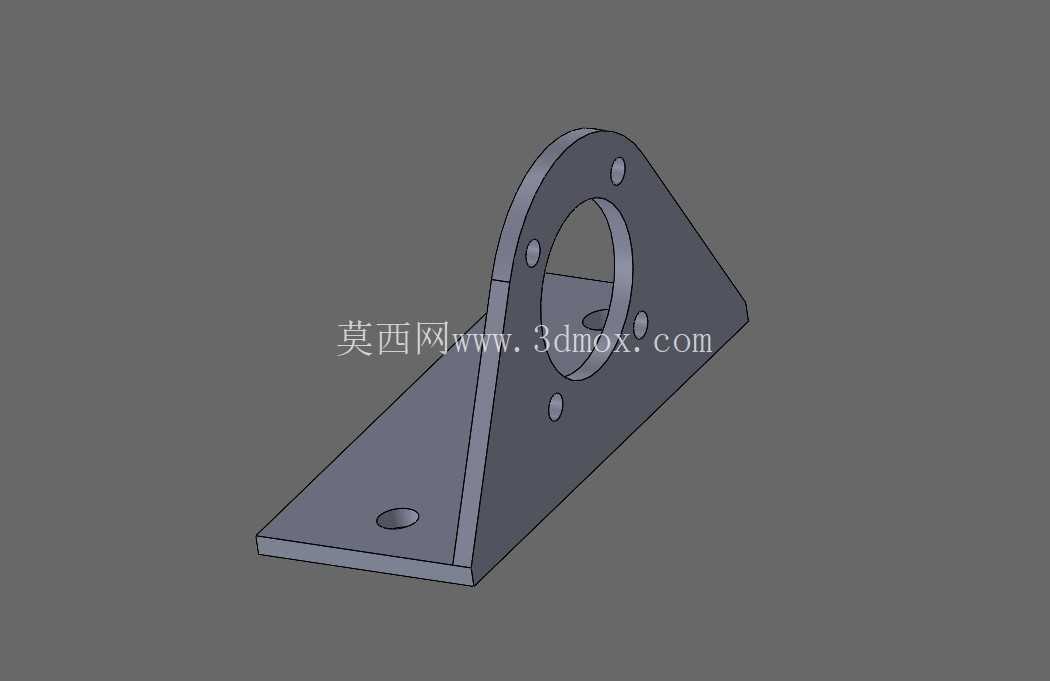

　　从结构形态上看，整件由一块水平底板和一块竖直支撑板垂直相交而成，属于典型的L型折弯焊接（或整体折弯）组合支座。水平底板平铺于安装基准面，上面预留了沉头固定孔，用于穿过内六角螺钉把整个支架锁附在设备台面；底板前缘做了适度延伸，保证支撑多边形足够大，避免电机带载启动时支架发生倾覆。竖直支撑板是承载电机的关键部位，板中央开出一个大直径圆孔，孔径与PG45减速电机前端的法兰止口相匹配，电机从背侧装入后，前端法兰贴合在支撑板正面，靠止口实现同轴定位。围绕中心圆孔，支撑板上均匀分布了若干个小孔，对应电机法兰端面上的安装螺孔，用螺钉从正面穿入锁紧，即可把电机牢牢压贴在立板上。

　　设计思路上，这种立板加底板的直角构型，本质是用最简单的几何关系解决两个基准的垂直问题：底板下表面决定了支架相对于设备台面的高度基准，立板正面则决定了电机轴线相对于台面的平行度与中心高。两块板交接处做了贴合焊接或折弯圆角，既增加了刚性，又避免了应力集中在尖角处。立板顶部轮廓做成与电机法兰外径相呼应的圆弧过渡，两侧向下延展成三角加强形态，相当于在不额外增加三角筋板的情况下，利用板件自身的轮廓拓宽了支撑面，显著提升了立板抗弯曲能力——电机轴端挂带轮时，带的张紧力会对立板形成一个持续的弯矩，板越宽、越靠近底部越宽，抗弯截面模量就越大，变形也就越小。

　　安装边界方面，选型时需要重点核对三个尺寸：其一是中心高，即底板下表面到中心圆孔轴线的垂直距离，这个尺寸直接决定电机轴与被驱动轴的对中高度；其二是底板上安装孔的孔距与孔径，要和设备台面上预留的螺孔或T型槽间距匹配；其三是立板正面到电机尾部的轴向伸出长度，用于校核电机装入后后方是否有足够空间，避免与设备护罩或其他机构干涉。中心圆孔周围的小孔分布圆直径和螺纹规格，则必须与所配PG45电机法兰完全一致，否则无法直接锁附。

　　在实际装配场景中，支架通常先固定到底板，再从立板背侧把电机推入止口，从正面拧入螺钉，最后在轴端装上传动件。由于电机工作时会有轻微发热和振动，底板沉头孔设计让螺钉头埋入板面，保证支架底面与台面完全贴合，受力均匀；立板上的多个固定点则把电机法兰的夹持力分散开，防止长期运转后松动。整件材质多采用普通碳素钢板折弯焊接后表面发黑或喷塑处理，兼顾强度、成本与防锈能力，是小功率直流减速电机动力单元中结构简单却十分可靠的基础固定方案。
