丝杠传动配套三幅条带握柄手轮结构

在自动化装配线、机床进给机构、工装夹具调节工位这类需要频繁手动微调传动副位置的场景里，带握柄的手轮是操作人员和传动系统之间最直接的交互部件，这款适配丝杠与滚珠丝杠的手轮，就是针对这类手动调节工况做的结构优化。日常设备调试、工位换型、行程微调的时候，操作人员不需要额外借助工具，直接握持手轮上的伸出握柄就能转动，相比无握柄的光面手轮，施力力臂更长，转动相同角度需要的握持力更小，长时间调试作业也不容易出现手部疲劳，尤其是在需要小幅精准调节进给量的工位，握柄的存在能让操作人员更精准控制转动幅度，避免调节过位导致的装配精度偏差。

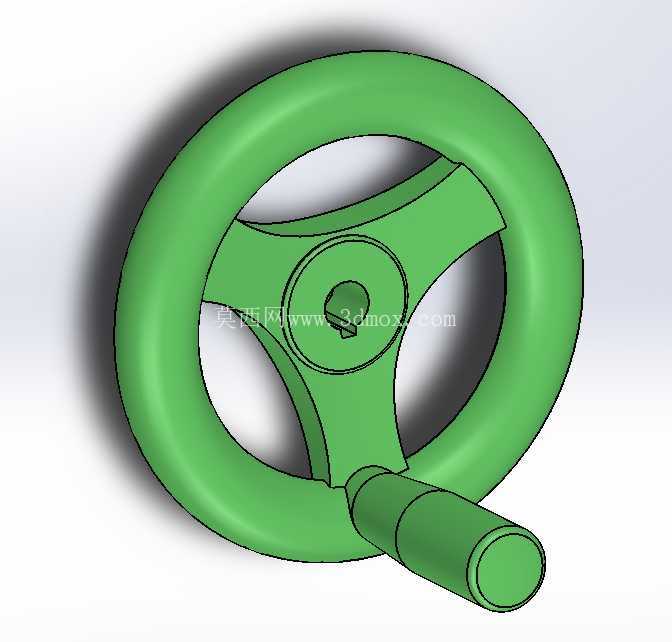

从结构设计来看，这款手轮采用三幅条的辐板支撑结构，轮缘做了等直径的圆弧过渡设计，握持的时候没有尖锐棱角，即使不带防护手套操作也不会刮蹭手部，三幅条的布局相比双幅条结构，轮体的整体抗扭刚度更高，在操作人员施加较大转动力矩的时候，辐板不会出现明显的形变，能保证转动过程中轮体和中心安装轴的同轴度，不会因为辐板变形导致转动卡滞。中心的安装孔做了带键槽的适配设计，能够和丝杠端部的轴径做周向固定，传递扭矩的时候不会出现相对打滑，安装孔的端面做了沉台设计，装配的时候轴端挡圈或者锁紧螺母可以沉入沉台内，不会突出手轮端面，避免转动过程中剐蹭操作人员衣物。伸出的握柄采用和轮缘同直径的圆柱结构，和轮缘的连接位置做了圆弧过渡，没有应力集中的直角结构，频繁正反转操作的时候，连接位置不会因为交变应力出现断裂问题，握柄的长度经过优化，既保证了足够的转动力臂，又不会因为伸出过长导致设备周边空间干涉，在设备布局紧凑的自动化装配工位里，不会因为手轮握柄突出过多影响周边管线、其他部件的安装布局。

从安装边界来看，这款手轮的中心安装孔适配常规直径的丝杠端部轴径，安装时只需要保证丝杠轴端的键槽和手轮键槽对齐，打入平键之后用轴端挡圈锁紧即可完成固定，不需要额外做定制化的轴端加工，适配性较强。轮体的整体外径控制在常规手动操作的舒适区间，操作人员站立操作的时候，手臂自然伸展就能握持到握柄，不需要过度抬臂或者俯身，符合人机工程学的操作要求。轮体的转动平面和安装基面之间预留了足够的间隙，转动过程中轮缘和辐板不会和设备的安装面板、防护罩壳发生摩擦，即使在面板上开设的手轮避让孔公差稍大，也不会出现转动剐蹭的问题。

在实际应用中，这类手轮除了用在丝杠、滚珠丝杠的自动化装配设备上，也可以适配在小型机床的进给轴调节、工装夹具的夹紧调节、输送线的张紧度调节等需要手动旋转调节的工位，三幅条的结构在保证结构强度的同时，尽可能减少了材料的使用，降低了轮体自身的转动惯量，微调转动的时候不会因为惯量过大导致调节过冲，操作人员可以很轻松地在小角度范围内转动调整，保证调节精度。握柄的表面做了和轮缘一致的光滑处理，没有额外的滚花设计，日常清理的时候很容易擦拭掉表面的油污、灰尘，适合在有少量切削液、润滑油飞溅的车间环境下使用，不会因为表面纹路积存油污导致清洁困难。中心安装位置的键槽尺寸采用通用的标准键宽设计，和市面上常规的平键配件完全适配，后期维护更换的时候不需要单独定制键件，降低了设备的维护成本。
