高精度单点式称重负载传感单元结构

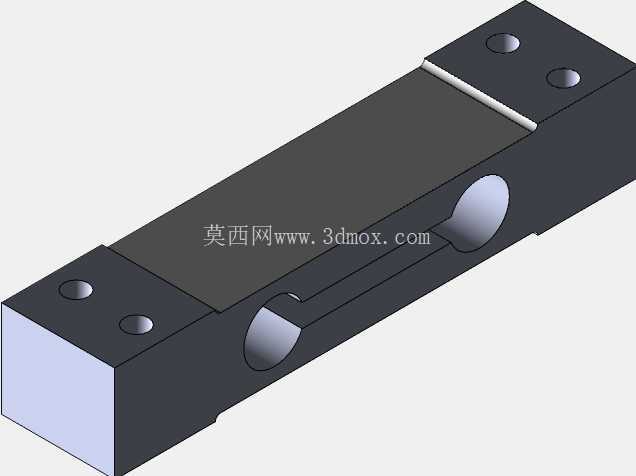

　　在工业称重、物料定量配送、小型台秤、自动化产线在线检重这类场景里，这类平行梁结构的负载单元是核心测力元件，日常接触的桌面电子秤、快递网点的小件称重台、食品包装线的重量复检工位，基本都靠这类元件完成重量信号到电信号的转换。从结构设计逻辑来看，这个负载单元采用整体式合金钢或铝合金切削成型的平行梁结构，没有额外拼接的焊缝或装配间隙，能最大程度降低迟滞误差，避免长期加载后出现结构蠕变影响检测精度。梁体中间开设的对称圆孔是应变区的核心设计，这种开孔方式可以让梁体受载时的应变集中在贴片区域，同时过滤掉偏载带来的侧向力干扰，哪怕被称重物体没有完全放在载台中心，也能保证输出信号的线性度，不会因为偏载出现数值跳变。

　　两端的安装沉孔是经过位置度公差匹配的，安装时需要保证固定端完全贴合安装基座，加载端的载台连接面要保持水平，安装面的平面度公差需要控制在0.02mm以内，否则会给梁体附加装配应力，直接导致零点漂移，甚至长期使用后出现应力疲劳断裂。从安装边界来看，这类负载单元的固定端通常采用两个内六角螺钉锁紧在设备基座上，加载端通过两个螺钉连接称重载台，安装时要注意在固定端和基座之间、加载端和载台之间不要添加多余的垫片，尤其是硬度不均的垫片，会改变受力传递路径。梁体侧面的应变片贴片区做了密封防护设计，日常使用时要避免水汽、粉尘直接侵入应变片粘贴位置，防止应变片受潮后绝缘性能下降，出现信号漂移。

　　在实际选型适配时，这类单点式负载单元通常适配小量程称重场景，覆盖几百克到上百公斤的检测范围，不需要额外搭配多传感器组秤，单只就可以支撑300*400mm尺寸以内的载台，大幅简化称重设备的整体结构。设计建模时，要重点还原梁体的应变区壁厚、开孔的同轴度、安装孔的位置尺寸，这些尺寸直接决定了传感器的额定载荷和输出灵敏度，如果建模时随意更改应变区的壁厚，会导致仿真得到的应变量和实际产品偏差过大，无法匹配后续的信号调理电路参数。另外梁体端部的倒角和圆角设计也不能忽略，这些工艺圆角是为了降低应力集中系数，避免受载时在边角位置出现应力开裂，建模时如果做成直角结构，有限元分析得到的应力结果会比实际值偏高，误导结构强度校核的判断。

　　在自动化设备集成场景中，这类负载单元通常搭配变送器使用，将毫伏级的应变信号转换成标准的4-20mA或者Modbus信号，接入设备的PLC系统，实现缺件检测、重量分选、定量投料的闭环控制，比如螺丝包装机里的重量复检工位，就是靠这类传感器实时检测每袋螺丝的重量，剔除漏装、多装的不合格品。建模过程中还要注意安装孔的沉头深度，沉头深度要匹配常用的内六角螺钉头部尺寸，保证螺钉锁紧后头部不会高出安装面，避免和载台或者基座发生干涉，梁体底部和基座之间要预留足够的形变间隙，防止加载时梁体向下形变碰到基座，导致称重数值不准。
