GUVA-S12SD紫外线检测传感模块结构设计

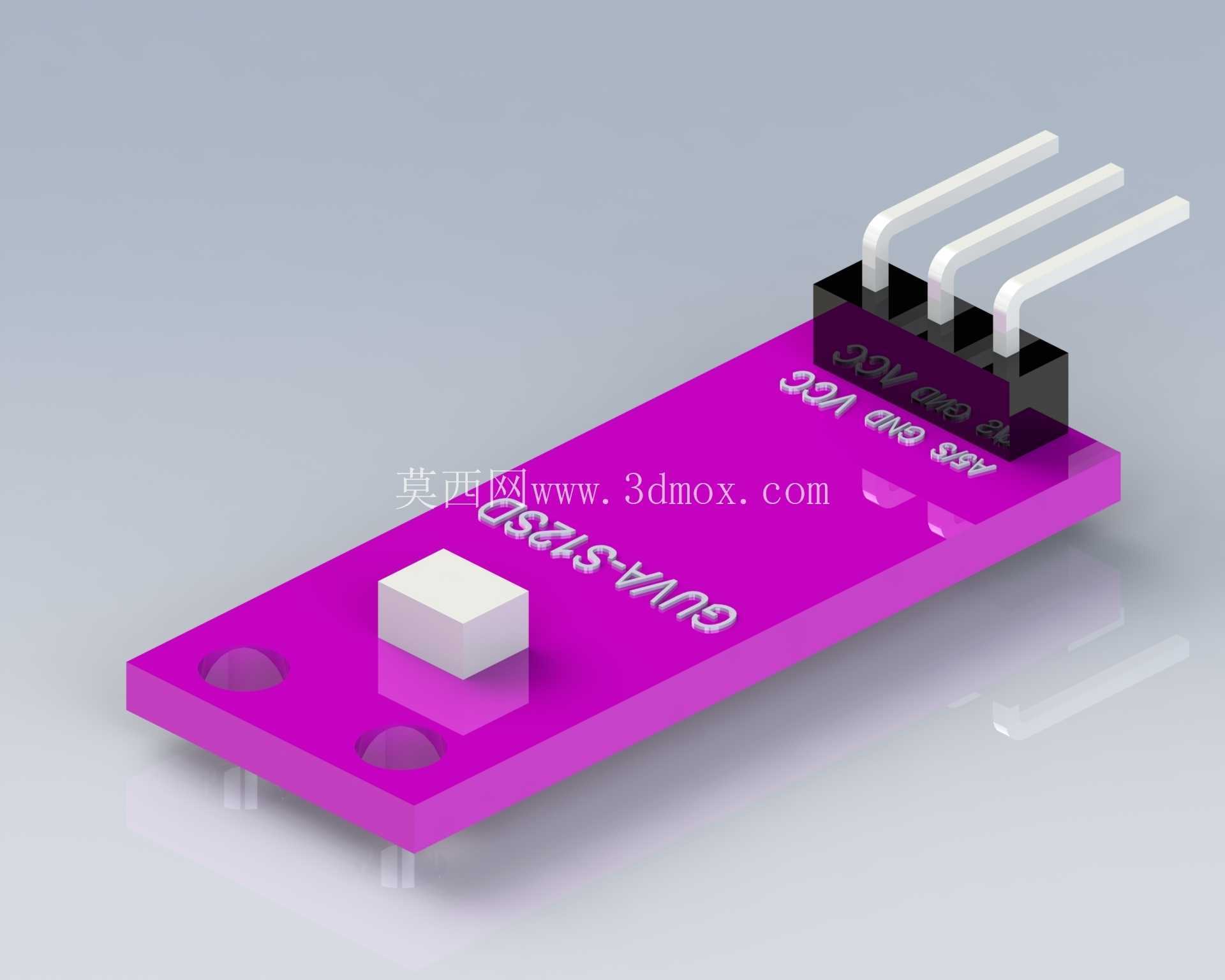

　　在户外环境监测设备、可穿戴紫外线防护装备、智能农业光照管控系统、工业UV固化设备的运行状态监测场景中，紫外线传感模块是核心的光信号采集部件，这款GUVA-S12SD模块的三维结构设计，完全围绕嵌入式集成、快速焊接、稳定采集的实际工程需求展开，没有多余的装饰性结构，所有外形特征都服务于实际装配与使用场景。从结构布局来看，模块采用标准直插式PCB作为承载基体，板体选用亮紫色阻焊层，既符合常规电子传感模块的识别习惯，也能在密集排布的电路板中快速定位该传感单元。板体上的核心感光元件采用居中偏置布局，避开排针焊接区域的应力影响，感光元件表面覆盖的白色封装块为光学滤光结构预留了安装位，能够在建模阶段就确认滤光片的装配公差，避免实际生产中出现滤光片偏移导致的检测角度偏差问题。板体上预留的两个圆形定位孔，是为PCB安装固定设计的装配基准，孔位间距匹配通用面包板、传感扩展板的标准孔距，既可以通过铜柱进行悬空固定，减少板底与安装面的接触干扰，也能直接插装在标准2.54mm间距的排母上，适配绝大多数开源硬件的扩展接口。

　　三个直插排针采用等距排布，引脚定义丝印直接标注在排针旁的板面上，分别对应电源、信号输出、接地引脚，建模时严格按照2.54mm标准排针的尺寸进行绘制，排针的伸出长度既满足波峰焊的吃锡深度要求，也不会因为引脚过长导致相邻模块装配时出现干涉。在实际选型适配过程中，该模块的外形尺寸控制在极小的范围内，板体边缘做了圆角处理，避免尖锐边角在装配时划伤操作人员或者相邻线路的绝缘层，整体厚度控制在排针高度的三分之一以内，不会在堆叠式扩展板安装时占用过多的垂直空间，适合集成在空间紧凑的手持检测设备、可穿戴手环这类对体积有严格要求的终端产品中。

　　从功能实现的结构匹配来看，感光元件的安装高度与板体表面保持微小的高度差，既避免焊接时焊锡溢出污染感光面，也能让外接的滤光罩完全覆盖感光区域，阻挡杂散光进入检测面，提升紫外线检测的准确度。板体上的丝印标识采用反向镜像设计在模块背面？不，实际建模中正面的丝印清晰标注了模块型号与引脚定义，即使在模块插装在设备内部后，只要露出板边就能快速识别引脚定义，减少现场接线的错误率。在户外气象站的集成应用中，该模块的安装结构可以直接搭配标准的透明防护罩，定位孔的位置刚好匹配防护罩的固定柱，不需要额外设计转接板就能完成装配，大幅缩短设备的结构开发周期。在UV固化设备的监测场景中，模块的板体耐温结构设计预留了散热间隙，排针的载流能力满足长时间工作的电流传输需求，不会因为设备内部的高温环境导致板体变形或者引脚脱焊。建模过程中对所有装配公差都做了冗余设计，排针与板体的连接位置预留了焊盘的尺寸空间，定位孔的直径略大于标准M2螺丝的外径，允许安装时存在微小的位置偏差，降低生产装配的精度要求，提升批量生产的良率。模块底部的平整设计可以直接贴合在散热铝片上，在长时间持续检测的场景中，能够通过安装面将板上元件的工作热量传导出去，避免温度漂移影响紫外线检测的精度。

　　不同于很多通用传感模块的随意布局，这款模块的所有结构特征都经过实际装配验证，感光元件的视角范围没有被排针或者安装结构遮挡，能够保证120度左右的检测视角内没有结构遮挡，满足宽角度紫外线检测的需求。在智能农业的应用场景中，该模块可以直接集成在田间的光照监测节点中，小巧的体积不会遮挡其他光照传感器的检测面，标准的排针接口可以直接对接常见的低功耗采集节点主板，不需要定制连接线材，降低现场部署的难度。在可穿戴防护产品的设计中，该模块的薄型结构可以嵌入到手环、帽子的夹层中，外露的感光面刚好对准外界光线方向，不会因为外壳的遮挡导致检测值偏低，建模时已经考虑了外壳开窗的位置匹配，感光元件的中心与开窗位置完全对齐，减少结构设计阶段的反复调整工作。
