H21A1叉形光电屏障结构设计

在自动化检测、位置反馈类的设备设计中，槽型光电类检测元件是结构工程师选型时绕不开的基础部件，这款叉形光电屏障的结构设计，完全围绕实际产线的安装、检测、长期运行需求展开。先从安装边界说起，这款元件两侧带安装固定耳，耳上预留的通孔适配常用的M2或者M2.5规格的紧固件，安装孔的中心距严格匹配行业通用的安装尺寸，不管是装在小型送料机构的到位检测位，还是装在打印机、点钞机这类民用机电设备的走纸路径检测点，都不需要额外做转接安装板，直接锁付就能完成固定，引脚的伸出长度和间距也适配常规PCB板的焊盘孔距，直插焊接时不会出现引脚错位、干涉PCB布线的问题。

从功能特性来看，这款叉形结构的光电屏障，检测槽的宽度是经过实际工况验证的，槽口的深度足够容纳常规厚度的检测挡片，不管是金属薄片还是塑料挡片，只要在槽内完成光路遮挡，就能输出稳定的开关信号，不会因为挡片的轻微晃动出现误触发。外壳采用黑色不透光的工程塑料材质，一方面可以屏蔽外界杂散光的干扰，哪怕设备周边有车间照明、设备指示灯的杂光照射，也不会影响内部光路的检测精度，另一方面塑料外壳的绝缘性能可以避免引脚和安装金属件之间出现短路问题，直插引脚采用镀锡处理，焊接时容易上锡，长期使用也不容易出现氧化锈蚀导致的接触不良。

设计思路上，这款元件没有做多余的异形结构，整体轮廓方正，槽口的两侧分别内置发射和接收端，光路正对没有偏角，检测时的响应速度可以满足高速运动机构的到位检测需求，比如小型自动化设备里的滑台原点复位、料仓有无料检测、旋转机构的转速计数，都能靠这个元件实现稳定检测。外壳的安装耳和主体是一体化结构，抗冲击能力比拼接结构的元件更好，哪怕设备运行中有轻微的振动，也不会出现安装耳断裂、光路偏移的问题。

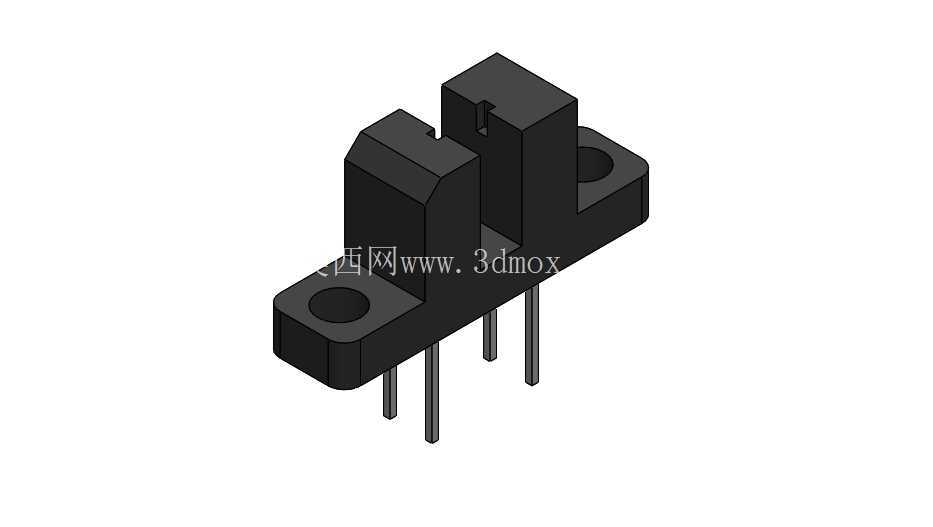

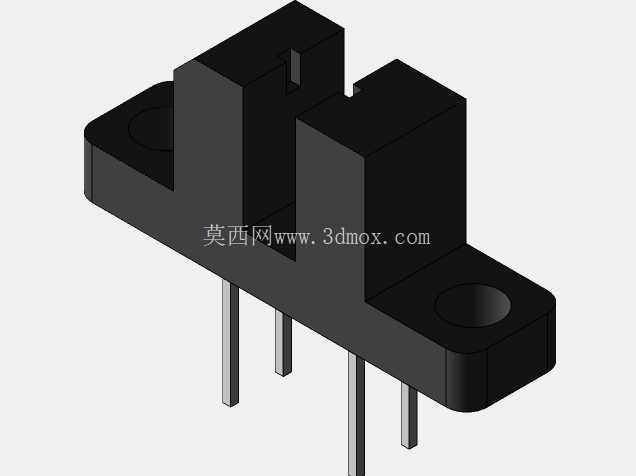

实际应用场景里，这类叉形光电屏障的使用范围非常广，小到办公设备里的纸张到位检测、位置限位，大到自动化产线上的工件计数、机构原点定位，都能看到这类元件的身影。设计三维模型的时候，严格还原了实物的每一处结构细节，包括槽口内部的发射接收端的位置、引脚的直径和伸出长度、安装孔的倒角细节，甚至外壳上的细微脱模斜度都做了还原，工程师在做整机结构设计的时候，可以直接把这个模型导入装配体，提前检查安装位是否存在干涉，预留的焊盘空间是否足够，走线位置会不会和周边结构件冲突，不用再自己花时间测绘建模，能大幅缩短结构设计的周期。

从尺寸精度来看，模型的所有外形尺寸都和实物保持一致，整体的高度、宽度、厚度都控制在实物公差范围内，槽口的宽度尺寸精度直接影响检测挡片的设计，建模时严格按照实物的槽宽做了还原，工程师设计配套的检测挡片时，可以直接参考模型的槽宽尺寸预留间隙，不用反复打样调整间隙大小。引脚的位置坐标也完全匹配实物，做PCB Layout的时候可以直接提取模型里的引脚坐标来设计焊盘，避免出现焊盘位置不对导致元件无法插装的问题。

很多刚入行的结构工程师在选型这类光电元件的时候，往往只关注检测距离、响应频率这些电气参数，忽略了安装尺寸、外形干涉这些结构层面的问题，等到打样组装的时候才发现元件装不进去，或者挡片运动时会蹭到槽口内壁，这款精准还原的三维模型，就能在设计阶段提前规避这些问题，不管是做小型机电产品的结构设计，还是做自动化设备的机构设计，都能直接调用这个模型完成装配校验，减少设计阶段的出错概率。
