压电驱动仿昆虫扑翼微型飞行机器人结构

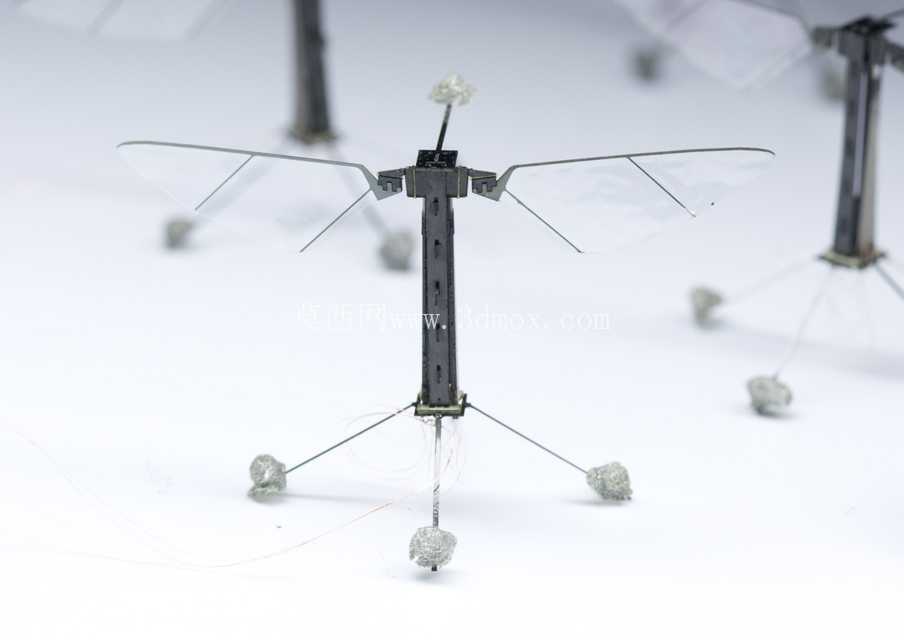

这款仿生扑翼微型飞行器的设计初衷，是填补现有旋翼微小型无人机在密闭狭窄空间作业时的性能短板——常规多旋翼机型在厘米级尺寸下，气动效率会随桨叶缩小骤降，同时旋翼高速旋转带来的碰擦风险、气动噪音都无法适配灾后废墟缝隙搜救、密闭管道内部巡检、高危环境集群侦察这类特殊场景。从结构落地的角度看，整机采用碳纤维杆作为机身主框架，这种材料的比刚度是普通工程塑料的6倍以上，能在0.1克级的重量约束下，保证机身在高频扑动下不会产生谐振变形，避免翼面运动轨迹偏移导致的升力损失。

驱动环节没有采用传统微型电机加减速齿轮组的方案，而是选用压电陶瓷条作为动力源，这类元件在施加交变电场时会产生微米级的往复伸缩变形，响应频率可以直接匹配昆虫级扑翼所需的100Hz以上工作区间，省去了减速传动结构带来的间隙、摩擦损耗和额外重量。陶瓷条的输出端直接连接翼根的薄型塑料铰链，这类铰链是一体化成型的柔性结构，没有传统转动副的装配间隙，能把压电陶瓷的线性伸缩精准转化为翼面的上下扑动与扭转耦合运动，和真实昆虫的翅基运动逻辑高度一致。

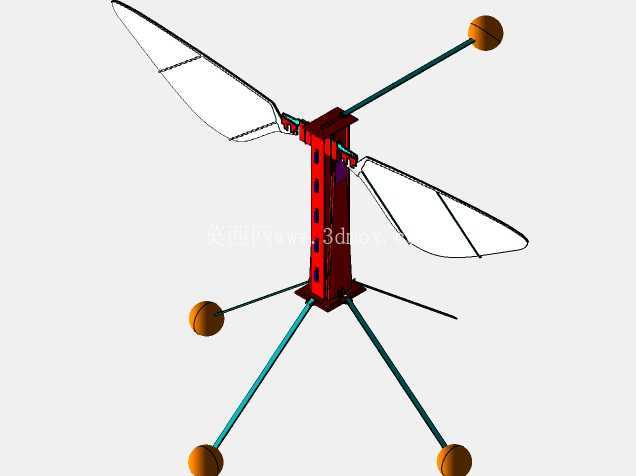

翼面采用超薄聚酯薄膜绷制在碳纤维翼脉上，翼脉的分布经过多轮气动迭代，前缘翼脉刚度更高，后缘保持适度柔性，在扑动过程中会被动产生符合气动要求的翼型扭转，不需要额外的舵机控制翼面角度，就能在上下冲程产生稳定的升力差。整机的支撑起落结构采用细碳纤维丝端部配重的设计，三个支撑点呈120度分布，落地时能通过细杆的弹性形变吸收冲击能量，不需要额外的缓冲结构，同时极低的支撑重量不会给飞行带来额外负载，起飞时也不会因为支撑结构的阻力影响姿态稳定。

控制系统采用分布式独立驱动逻辑，左右两侧的压电陶瓷驱动单元可以独立施加不同频率、幅值的驱动信号，实现两侧翼面的升力差、扑动相位差调节，以此完成转向、俯仰、悬停等飞行动作，不需要额外的姿态控制舵面，进一步压缩了整机的结构重量和尺寸边界。从安装适配的角度看，整机的最大外廓尺寸控制在厘米级，所有结构件都采用微加工工艺成型，机架、铰链、翼脉的装配公差控制在0.05毫米以内，避免装配偏差带来的翼面运动不对称，导致飞行时出现姿态漂移。

在实际场景应用中，这类微型扑翼飞行器可以搭载微型视觉传感器、气体检测模块，在坍塌建筑的缝隙中穿行搜索被困人员，不会像旋翼机型那样因为桨叶碰擦墙壁失去动力；也可以在密闭的化工管道内部巡检，通过低噪音的扑翼飞行，避免扰动管道内的沉积介质；集群作业时，单架次的极低重量不会带来碰撞损伤风险，适合在高危化工区域、核辐射区域执行抵近侦察任务，不需要考虑人员进入的安全风险。设计过程中特意弱化了刚性连接结构的占比，除了核心的压电陶瓷元件和控制电路板，其余结构都具备一定的柔性形变能力，在发生轻微碰撞时可以通过结构变形吸收能量，不会出现结构断裂或者驱动卡滞的问题，适配复杂非结构化的狭小空间作业需求。
