桌面级ToF三维扫描装置结构设计

这套桌面式三维扫描装置的设计初衷，是面向小尺寸零部件逆向建模、创客教育实物数字化、小型文创产品复刻这类轻量化三维数据采集场景，区别于工业级高精度扫描设备动辄数十万的成本门槛，这套方案用成熟的消费级元器件搭建，能在普通桌面空间完成最高150mm见方物体的三维点云采集，不需要配套暗室、专用标定工装这类额外场地投入，普通结构设计工位就能直接部署。

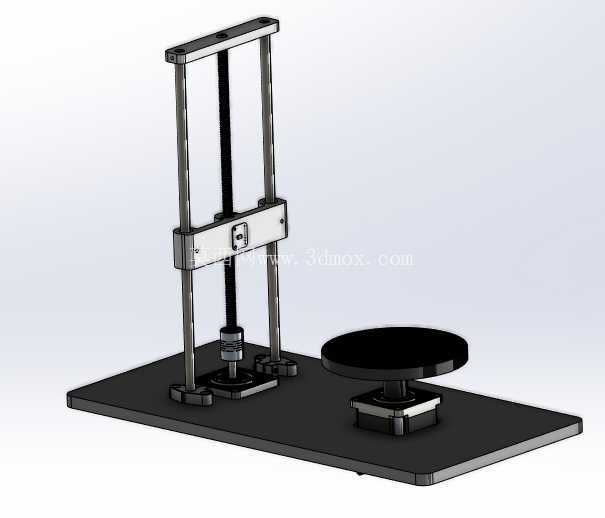

从结构布局来看，整套装置采用一体化底板承载所有功能模块，底板选用6mm厚度的冷轧钢板加工，表面做黑色哑光喷塑处理，一方面靠自身重量抵消升降模块运动时的振动，避免扫描过程中设备移位带来的点云错位，另一方面哑光表面能减少环境光反射对ToF传感器的信号干扰。底板上的安装孔位全部采用定位销+螺丝的组合固定方式，两个垂直导向光轴的安装座、升降驱动组件、旋转载物台模块的安装位置公差控制在0.05mm以内，保证装配后光轴与底板的垂直度、旋转台转轴与光轴的平行度满足扫描精度要求，不需要后期反复校准。

垂直扫描模块的运动采用双光轴导向+T型丝杠传动的结构，两根直径8mm的镀铬光轴作为滑动导向，搭配直线轴承保证滑台上下移动的顺畅度，传动部分选用导程2mm的T型丝杠，由42型步进电机直接驱动，不需要额外加减速箱，滑台的移动速度可以根据扫描物体的表面复杂程度调整，最高移动速度10mm/s，最低可以调到1mm/s来应对曲面复杂、细节较多的扫描对象，滑台上预留了ToF传感器的通用安装孔位，可以兼容市面上多数消费级飞行时间传感器模块，传感器安装面与滑台运动方向的垂直度通过安装座的止口保证，装配后不需要额外调整传感器角度。

载物旋转模块独立布置在垂直扫描模块的侧方，旋转台的台面直径为120mm，表面覆盖黑色哑光防滑垫，避免扫描物体在旋转过程中出现滑移，旋转驱动同样采用42型步进电机，搭配交叉滚子轴承承载台面负载，最大可以承载2kg的扫描对象，旋转角度控制精度可达0.1度，能根据扫描精度需求设置不同的旋转步距，做快速粗扫时可以设置每转5度采集一次数据，做精细扫描时可以把步距缩小到0.5度，采集更密集的点云数据。

整套装置的运动控制不需要搭配工业级运动控制卡，用通用的开源微控制器就能实现两个步进电机的协同运动，扫描过程中传感器采集的距离数据可以直接存储到本地存储介质中，后续可以通过通用点云处理软件完成点云拼接、降噪、网格重构等操作，最终输出可用于三维打印、结构逆向建模的网格文件。从安装边界来看，整套装置的整体外形尺寸控制在320mm长、200mm宽、350mm高的范围内，放置在普通办公桌面上不会占用过多工位空间，供电只需要普通220V民用电源，不需要配套工业气源、专用供电线路，部署门槛极低。

在设计细节上，所有运动部件的走线都采用拖链内置的方式布置，避免滑台上下移动、转台旋转过程中出现线缆缠绕、磨损的问题，底板底部预留了四个橡胶减震脚的安装位置，可以进一步抵消电机运转带来的微小振动，降低振动对扫描精度的影响。考虑到不同使用者的传感器选型差异，滑台上的传感器安装孔做成长条可调式结构，可以根据不同传感器的镜头焦距调整传感器到旋转台中心的水平距离，适配不同焦距的传感器模块，不需要重新加工安装座。整套结构没有采用复杂的定制加工件，90%以上的零部件都是市面上可以直接采购的标准件，加工件只有底板、滑台、传感器安装座这几个简单结构件，普通的机加工门店就能完成加工，整体搭建成本不到工业级扫描设备的十分之一，非常适合中小设计工作室、个人创客、院校教学场景使用，能满足日常小尺寸物体的三维数字化需求，不需要为了低频的高精度扫描需求投入高额的设备采购成本。
