丝杠驱动双工位真空吸盘移载执行机构

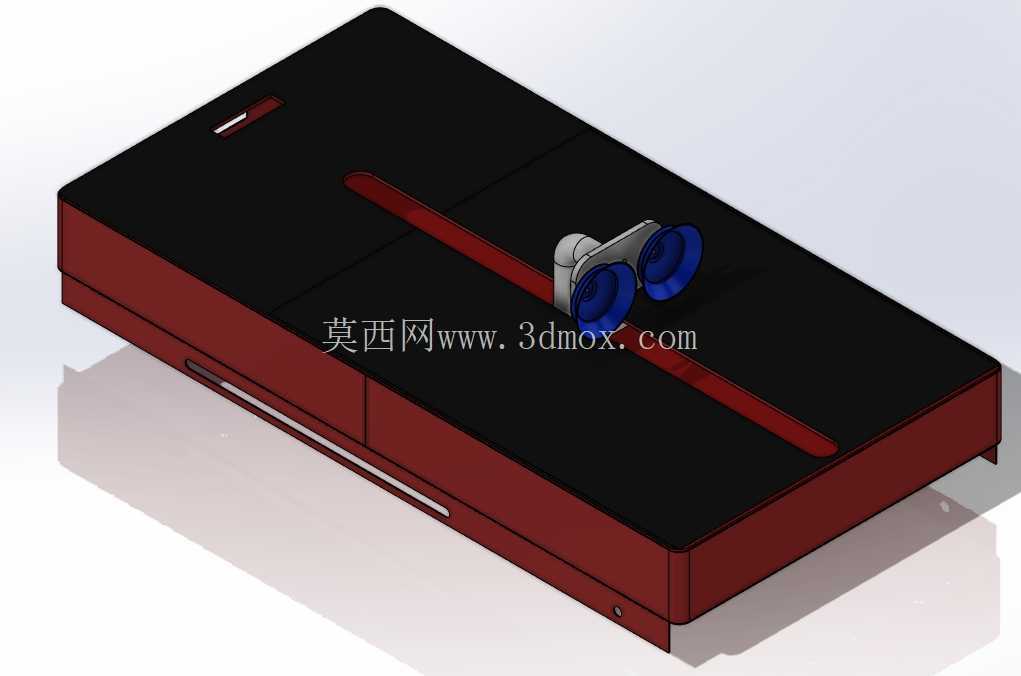

在3C电子组装、光伏硅片转运、印刷品上料这类需要处理光滑无孔平面工件的自动化产线环节，常规夹爪式执行机构很容易因为接触应力过大造成工件表面划伤、压痕，甚至出现薄型工件夹取变形的问题，这套真空吸盘移载执行机构就是针对这类场景开发的末端执行单元。整套机构采用集成式托盘基座设计，所有传动、执行、动力元件全部安装在一体化的钢制托盘内，基座侧边预留有标准安装孔位，可直接通过螺栓固定在移栽机械手的末端法兰或者直线模组的滑台上，不需要额外设计转接支架，安装时需要预留的横向空间不超过托盘外沿尺寸，垂直方向的运动行程由丝杠导程和限位开关的安装位置共同决定，现场调试时可根据实际取放料的高度差调整限位开关的触发位置，避免超程造成机械碰撞。

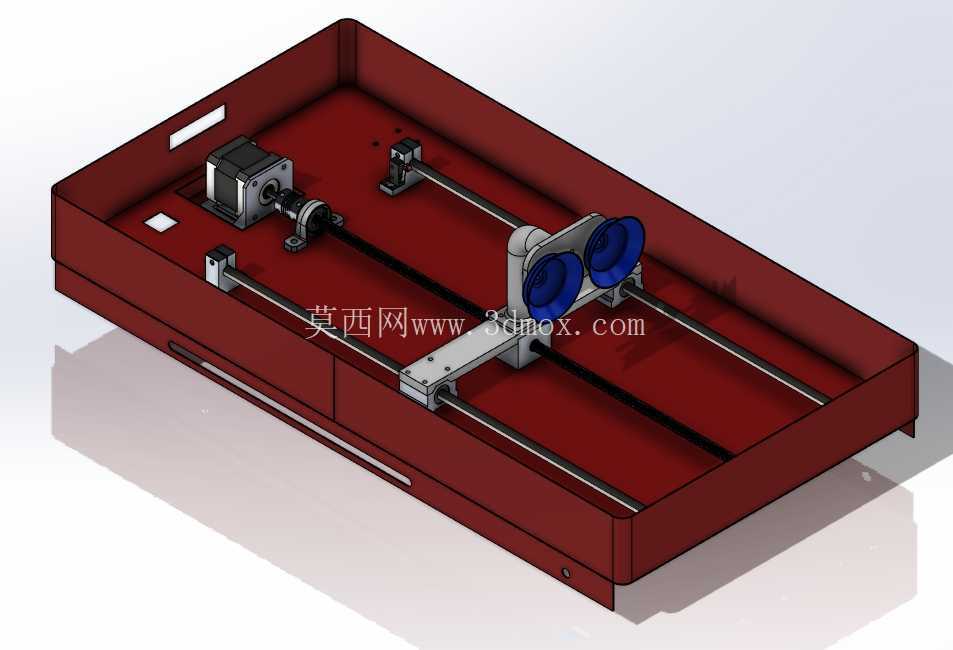

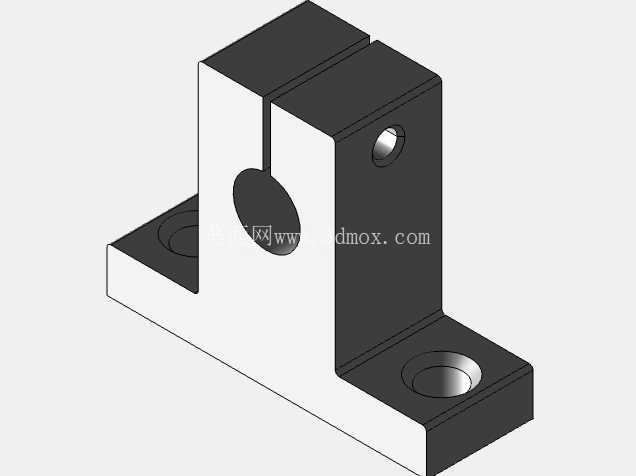

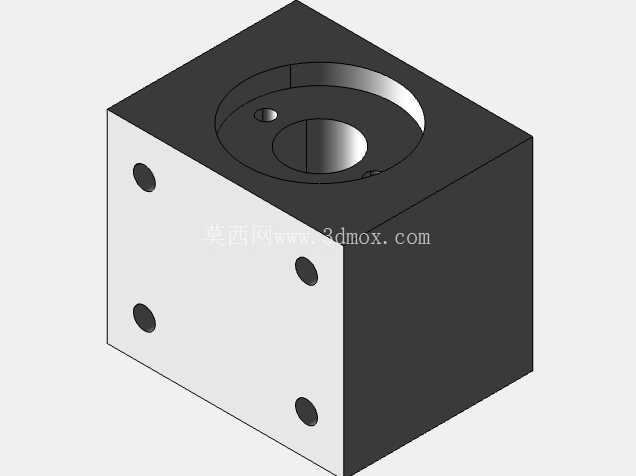

传动部分选用滚珠丝杠搭配线性直线导轨的组合，丝杠一端通过联轴器与驱动电机直连，螺母座与吸盘安装支架刚性连接，两根平行布置的直线导轨承担吸盘组件的全部径向负载，同时保证移动过程中的直线度误差控制在每百米0.1mm以内，这种传动结构相比同步带传动拥有更高的定位精度，重复定位精度可以达到±0.02mm，完全满足精密装配环节的位置精度要求，相比气缸驱动的方案又可以实现任意位置的停留控制，适配不同厚度工件的取料高度需求。驱动电机选用标准伺服电机，安装在基座端部的电机安装位上，电机轴与丝杠的同轴度通过安装座的止口保证，装配时不需要反复调整同轴度，降低现场装配的难度。

末端执行部分采用双吸盘并列布置的结构，两个真空吸盘通过支架固定在丝杠螺母座上，吸盘的安装高度可通过支架上的长圆孔进行微调，保证两个吸盘的工作面处于同一水平面，避免出现单个吸盘漏气导致吸附力不足的问题。真空管路沿着吸盘支架布置，通过快插接头与外部真空发生器连接，管路预留有足够的长度余量，不会在吸盘上下移动过程中出现管路拉扯、弯折的情况。吸盘选用丁腈橡胶材质的标准波纹吸盘，接触工件时可以产生一定的压缩量补偿，既可以保证密封效果，又不会对工件表面造成硬接触损伤，单吸盘的有效吸附直径根据常规工件的重量选型，双吸盘同时工作时可以承载最大2kg的平面工件，覆盖绝大多数薄型光滑工件的搬运需求。

安全防护方面在丝杠行程的上下两个极限位置分别安装有机械式限位开关，当吸盘支架移动到极限位置时会触发开关切断电机动力，同时在基座端部还设计有硬限位挡块，即使限位开关出现故障，硬限位挡块也可以阻挡螺母座超程移动，避免机构脱出导轨造成设备损坏。整套机构的运动逻辑非常清晰：当机构移动到取料位上方时，电机驱动丝杠带动吸盘下降到接触工件表面，真空发生器启动产生负压完成工件吸附，待真空压力开关检测到压力达到设定值后，电机反转带动吸盘上升到安全高度，待机构整体移动到放料位上方后，电机再次驱动吸盘下降到放料高度，真空发生器破环真空，工件依靠自重落到指定位置，完成一个工作循环。

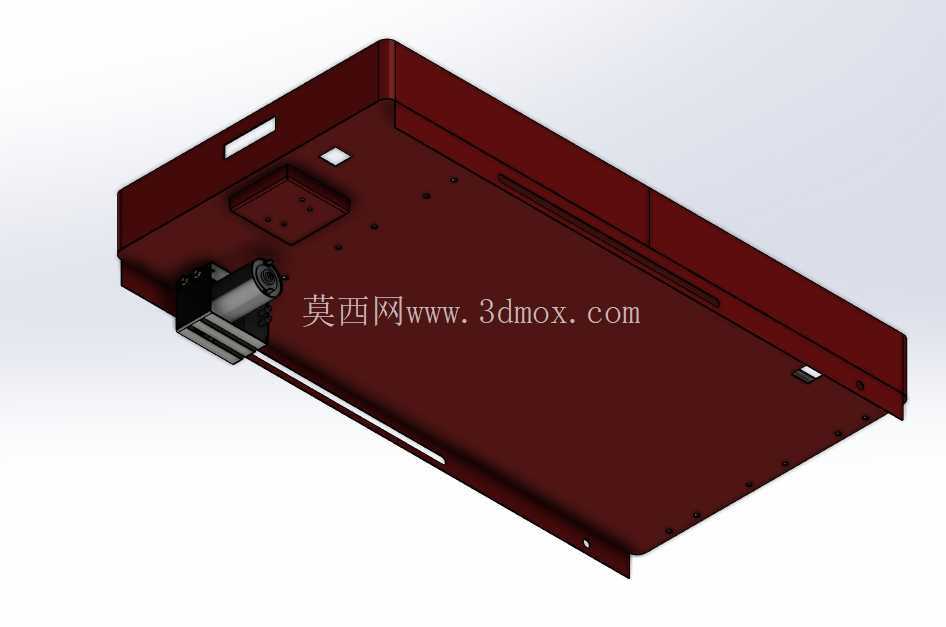

从建模细节来看，所有的标准件比如螺栓、轴承、联轴器、导轨滑块都按照实际选型的型号进行1:1建模，装配关系完全按照实际装配工艺设置，比如导轨的安装螺栓沉孔深度、电机安装座的止口配合尺寸、丝杠支撑轴承的安装位公差都和实际加工要求一致，设计人员在进行整线设计时可以直接将这套机构的模型导入到总装配中，不需要再对安装尺寸进行二次核对，也可以直接参考模型中的尺寸进行零件加工图的导出，大幅缩短非标设计的周期。另外这套机构的托盘基座采用折弯焊接结构，在保证整体刚性的同时尽可能降低整体重量，减少对移栽轴的负载要求，基座底部设计有走线槽，所有的电机线、限位开关线、真空管路都可以收纳在走线槽内，避免运动过程中线缆外露被其他部件剐蹭，提升设备运行的可靠性。
