带剪叉升降结构的仓储搬运移动机器人

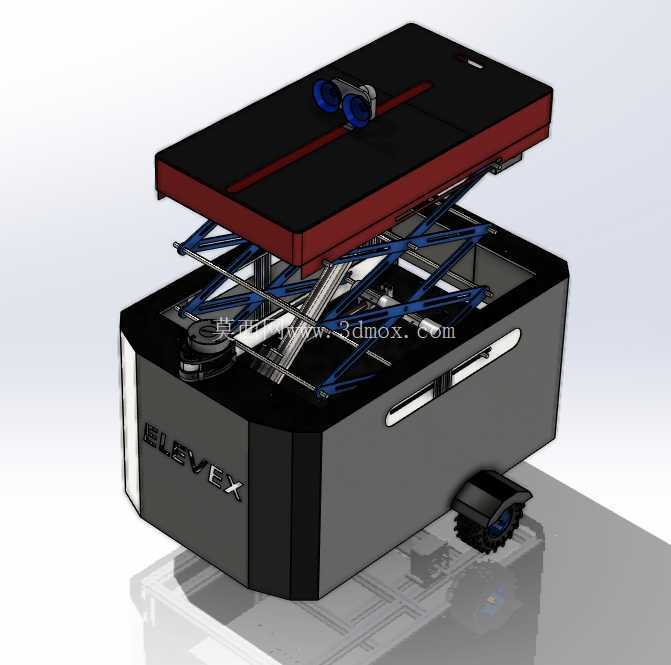

　　在电商仓、生产原料仓这类场景里，平面搬运的AGV往往解决不了不同高度货架、不同尺寸料箱的上下料问题，这款自主仓库机器人就是针对这类痛点做的结构设计。整机采用下部行走底盘加上部作业执行端的分层布局，行走部分采用差速驱动轮搭配随动万向轮的配置，最小转弯半径控制在自身长度的0.6倍左右，能在1.2米宽的仓储通道内完成原地转向，适配多数平库的通道预留尺寸，底盘外壳采用钣金折弯拼焊结构，侧面预留检修快拆口，日常维护驱动轮、内置控制模块时不需要整体拆解外壳，能压缩现场运维的停机时间。上部的升降结构采用剪叉式伸缩机构，相比单柱升降、多导柱升降的方案，剪叉结构收拢后整体高度更低，能进入层高较低的货架底层作业，完全举升后行程可覆盖0.3米到1.2米的常规货架取放高度，剪叉臂采用矩形钢管焊接成型，铰接点配置自润滑铜套，长期往复升降不会出现铰接点松旷导致的台面偏移问题，升降驱动采用电动推杆配合交叉臂的受力布局，推力传导更平顺，不会出现偏载卡滞的情况。

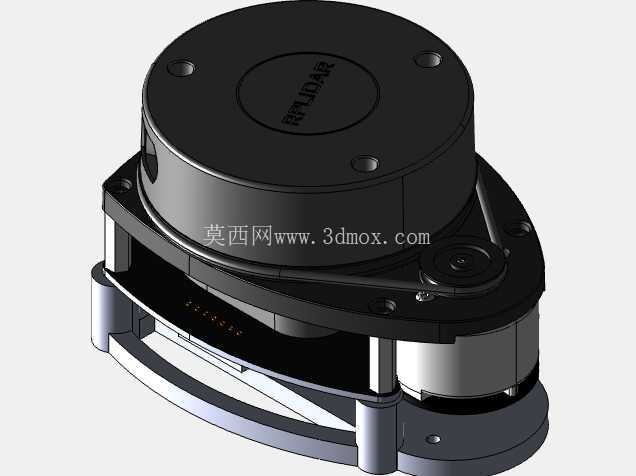

　　顶部作业面集成了真空吸盘执行组件，相比夹爪式的取料结构，真空吸盘不需要针对不同规格的料箱、周转筐调整夹爪开合行程，只要被搬运物件的表面平整、重量在额定负载范围内，都可以稳定吸附抓取，吸盘安装位置预留了横向调节槽，可根据实际搬运物件的尺寸调整吸盘间距，避免吸附时物件重心偏移导致的滑落风险。导航避障部分，机身顶部靠前位置安装了激光测距传感器，配合SLAM算法可实时构建现场仓储地图，不需要在地面铺设磁条、二维码这类导航标识，现场部署时只需要完成一次地图扫描即可规划运行路径，机身四周预留了防撞触边的安装位，即使传感器出现识别盲区，触边触发后也会立刻切断行走动力，避免碰撞人员或货架。

　　整机的电气控制模块、真空发生装置、储能电池都集成在底盘内部的密封舱内，舱体做了防尘处理，能适应仓储场景下多浮尘的作业环境，不会因为浮尘堆积导致电气元件接触不良。结构设计阶段就考虑了不同仓储场景的适配性，底盘的行走轮安装座做了高度可调设计，可根据现场地面的平整度调整轮组高度，保证四个轮组都能完全接触地面，避免出现驱动轮悬空打滑的问题；上部升降台面的边缘预留了扩展安装孔位，除了标配的真空吸盘组件，也可以根据实际需求更换为滚筒输送台、托盘叉取结构，拓展不同的作业场景。

　　在负载匹配上，剪叉结构处于最低位时额定负载可达80kg，完全举升状态下额定负载不低于50kg，可覆盖绝大多数电商小件、生产零配件周转箱的搬运需求，整机收拢状态下的整体高度不超过0.4米，能顺利进入货架底部、输送线下方的低矮空间完成取料作业，不会出现结构干涉。从建模细节来看，所有铰接点的配合间隙都按照实际加工公差做了预留，剪叉臂的运动行程做了极限位置限位仿真，避免升降过程中出现结构死点，行走轮的轮径选择也考虑了仓储地面常见的微小缝隙、坡度，过坎能力可达20mm，不需要对现有仓储地面做额外的平整处理就能直接投入使用。
