台式光纤激光打标机整机结构三维设计

这款台式激光打标设备的结构设计，核心围绕中小批量精密打标场景的落地需求展开，日常可覆盖五金零件标识、塑胶件序列号刻蚀、电子元器件追溯码打标、工艺品表面图案雕刻等多类作业场景，不管是生产线旁的离线补标工位，还是小型加工门店的单件定制打标作业，都能适配对应的安装与使用需求。

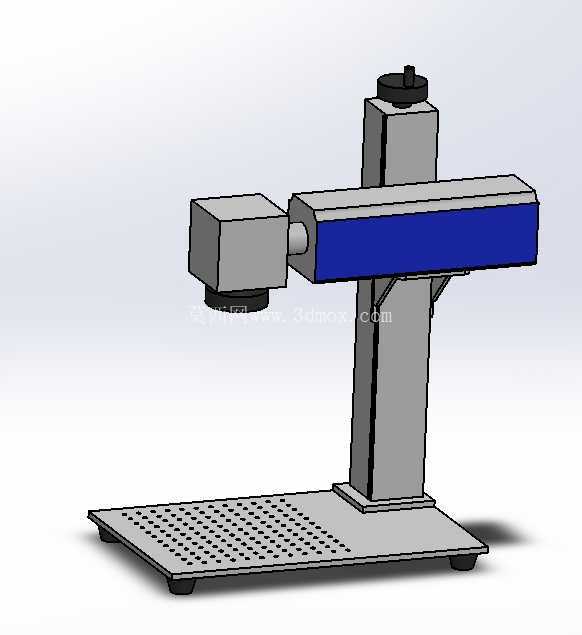

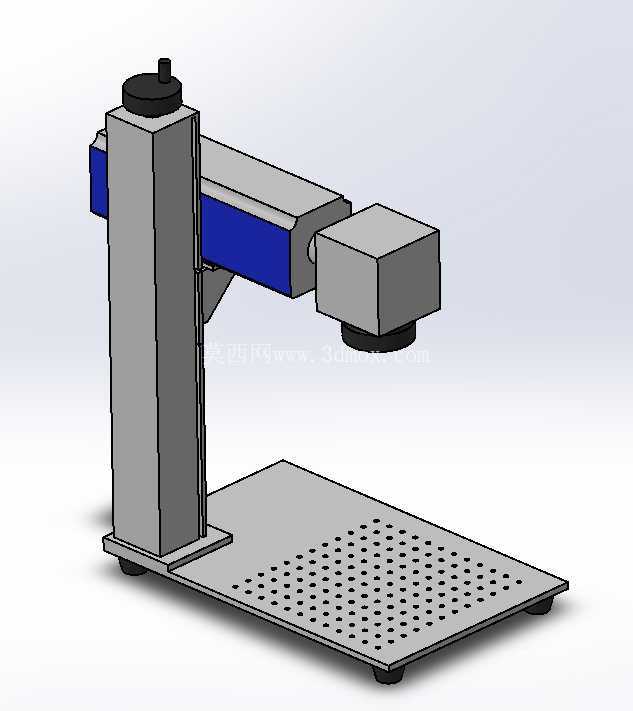

从整机结构布局来看，采用单立柱悬臂式的经典构型，底部为带密集安装孔的铸铁工作台面，台面下方四角配置可调式减震脚杯，可根据地面平整度调节整机水平度，避免长期作业过程中因机身倾斜导致的打标位置偏移；台面上的阵列孔为通用工装安装位，可直接搭配通用型工件夹具、旋转打标轴等拓展附件，无需额外打孔改造台面，适配不同外形尺寸工件的装夹需求，常规可覆盖最大幅面300mm×300mm范围内的工件打标作业，装夹高度可通过悬臂升降结构在0-280mm区间内调节，满足不同高度工件的作业空间需求。

立柱部分采用矩形钢型材焊接后时效处理的结构，表面做精铣加工保证安装面的平面度，悬臂与立柱的连接部位配置精密直线导轨副与锁紧机构，调节打标头高度时可沿导轨平稳滑动，调整到位后通过侧面的锁紧旋钮完成固定，避免作业过程中悬臂下滑导致的焦距偏移。悬臂末端安装的激光振镜安装座预留了标准安装孔位，可适配不同功率段的光纤激光器振镜组件，安装座的调节机构可实现X/Y/Z三个方向的微调，配合焦距校准块可快速完成打标焦距的校准，降低设备调试的时间成本。

设计过程中重点考量了设备的安装边界与运维便利性，整机最大外轮廓尺寸控制在700mm×600mm×900mm区间内，无需占用过大的车间场地，普通的标准工作台即可放置，无需专门做地基固定；机身走线全部采用内藏式布局，线缆从立柱内部穿设连接到悬臂端的振镜组件，外部无裸露线缆，既避免车间作业过程中线缆被工件剐蹭破损，也能减少积尘方便日常清洁维护。

从功能实现的结构设计来看，打标头的下方预留了抽风接口的安装位，可直接对接工业集尘器，抽走打标过程中产生的微量烟尘与碎屑，避免烟尘附着在振镜镜片表面影响打标精度；立柱顶部的升降调节手轮配置了阻尼结构，调节时手感均匀无卡顿，可实现毫米级的高度微调，保证不同厚度工件都能精准对准激光焦点位置。工作台面的边缘做了倒角处理，避免操作人员上下工件时被锐边划伤，台面下方的支撑筋采用交叉排布的焊接结构，保证台面在放置较重工件时不会出现变形，长期使用仍能保持台面的平面度公差在0.1mm/m以内，避免因台面变形导致的打标深浅不一致问题。

在结构细节的处理上，悬臂与立柱的连接部位加装了防尘折布，可阻挡车间内的金属碎屑、粉尘进入导轨副内部，延长直线导轨的使用寿命，减少日常维护的频次；所有外部的紧固件都采用内六角圆柱头螺钉，沉头安装保证机身外表面无凸起结构，方便日常擦拭清洁；脚杯的底部配置橡胶减震垫，可吸收激光振镜高速摆动时产生的微量振动，进一步提升打标线条的均匀度与清晰度，避免出现锯齿边、打标深度不均等问题。

针对不同行业的打标需求，该结构预留了足够的拓展空间，比如需要实现圆周面打标时，可直接在台面上加装第四轴旋转机构，旋转机构的控制线可通过台面预留的穿线孔连接到设备控制系统，无需额外在机身外部走线；针对流水线在线打标的场景，也可将该打标头组件从悬臂结构上拆下，搭配对应的安装支架固定在流水线侧方，实现工件的在线连续打标，结构的通用性较强，可适配不同的作业场景需求。
