搭载超声波传感器的双轮移动探测小车结构

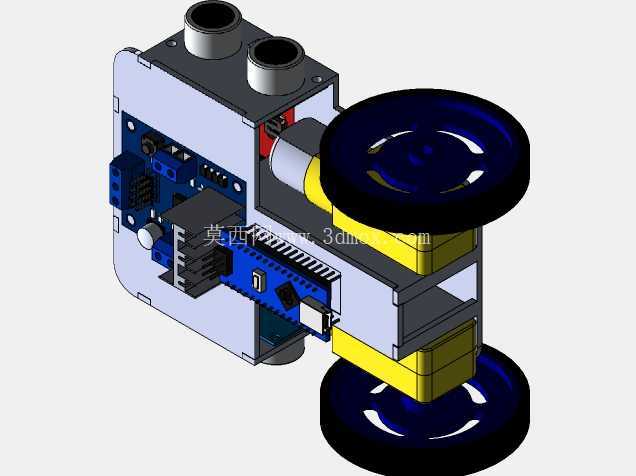

　　这款轮式移动探测结构的设计初衷，是面向小型室内环境的近距离障碍物探测需求，适配桌面级实验验证、教学演示、小型巡检场景的功能落地，整体结构围绕功能集成、空间紧凑的核心目标搭建，没有冗余的装饰性结构，所有部件的排布都服务于探测与移动的核心功能。从结构布局来看，双轮差速驱动的布置方式被放在主体结构的两侧，驱动轮直接与动力输出端连接，省去了额外的传动链路，既压缩了整体的横向安装尺寸，也减少了传动环节带来的能量损耗与装配误差，两个驱动轮的轮距经过反复校核，既保证了原地转向时的回转半径足够小，能够在狭窄的桌面通道内完成转向动作，也避免了轮距过窄导致的行进侧翻风险。主体承载框架采用分层式设计，最下层为动力与供电模块的安装位，电池、驱动电机的固定座直接与框架主体一体成型，减少了额外的固定连接件，供电线路沿着框架内侧的走线槽排布，避免线路外露与运动部件、探测模块产生干涉；中层为核心控制板的安装平面，控制板通过铜柱与框架固定，预留了足够的插拔空间方便调试时更换接线，板载的接线端子全部朝向框架外侧，不用拆解主体结构就能完成传感器线路的接插调试；上层预留了功能扩展位，可以根据实际使用需求加装额外的传感模块。

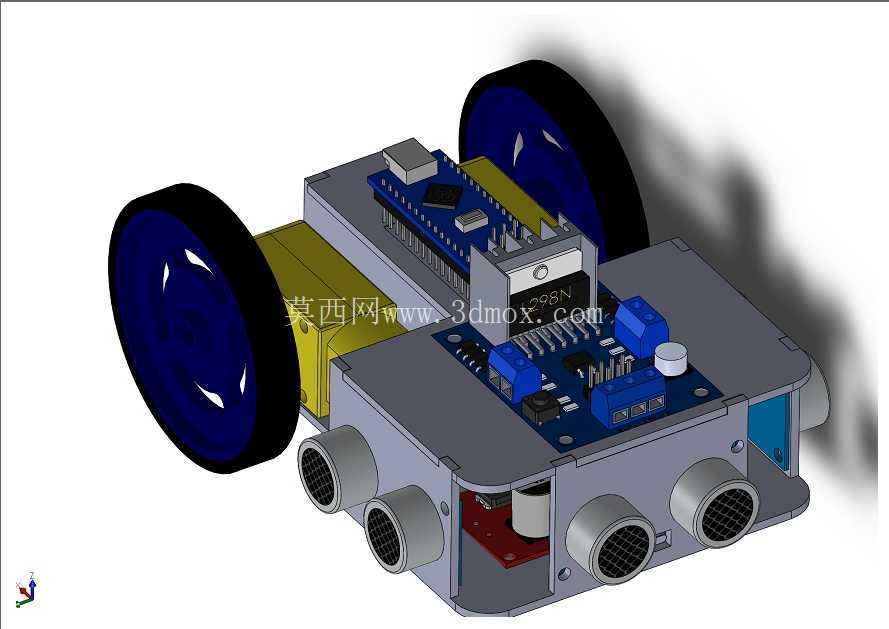

　　前端的超声波传感器采用错落式排布，四个探测探头分别朝向正前、左前、右前三个方向，不同角度的探头覆盖范围存在重叠，消除了近距离探测的盲区，探头的安装座设计有角度微调结构，可以根据实际探测需求调整探头的俯仰角度，适配不同高度障碍物的探测场景，探头与控制板的连接采用标准接插件，后期维护更换时不需要重新焊接线路。整体结构的外形尺寸控制在手掌大小级别，长度方向不超过150mm，宽度方向与轮距保持一致不超过100mm，高度方向因为分层排布的原因控制在80mm以内，所有外凸部件都没有超出驱动轮的外轮廓边界，即使在行进过程中碰到侧壁，也不会直接磕碰传感器或者控制板部件。

　　设计过程中优先考虑了装配的便捷性，整个主体框架的零件数量控制在个位数，所有连接位置都采用自攻螺丝或者卡扣固定，不需要特殊的装配工装就能完成整机组装，框架的边角位置全部做了圆角处理，避免调试过程中划伤操作人员，也减少了行进过程中剐蹭周边物体造成的结构卡滞。驱动轮的轮毂采用硬质结构搭配橡胶外圈，橡胶外圈的表面做了防滑纹理处理，在木质桌面、亚克力板面、普通地坪等常见的室内平面上都能提供足够的摩擦力，避免行进过程中出现打滑丢步的问题，轮体与输出轴的连接采用D型轴配合紧定螺丝固定，既保证了传动的同轴度，也能在轮体受到过大冲击时保护电机输出轴不会变形。从实际使用的角度出发，这款结构不需要额外的配套安装支架，本身就是完整的可独立运行的单元，既可以作为教学实验中的移动平台载体，让学习者了解差速驱动、超声波避障的基本原理，也可以作为小型巡检装置的基础底盘，加装温湿度、烟雾等传感模块后完成小范围的环境监测任务，结构上预留的扩展安装孔位也支持后期加装机械臂、摄像头等附加功能部件，不需要对主体框架进行大的修改就能完成功能升级。

　　在结构强度校核阶段，针对框架的承载位置做了壁厚优化，动力模块、电池这些重量较大的部件安装位置壁厚适当加厚，而没有安装需求的侧壁位置做了减重开槽，既保证了整体结构的刚性，不会因为电机运转的震动导致框架变形，也尽可能压缩了整体的自重，降低了驱动电机的负载，延长了单次充电的运行时长。所有电子模块的安装位置都避开了动力模块的散热区域，电池与驱动板之间预留了足够的空气流通间隙，避免长时间运行时热量堆积影响电子元件的工作稳定性，走线槽的宽度也预留了足够的余量，后期加装扩展模块时不需要重新规划走线路径，新增的线路可以直接沿着原有走线槽排布。
