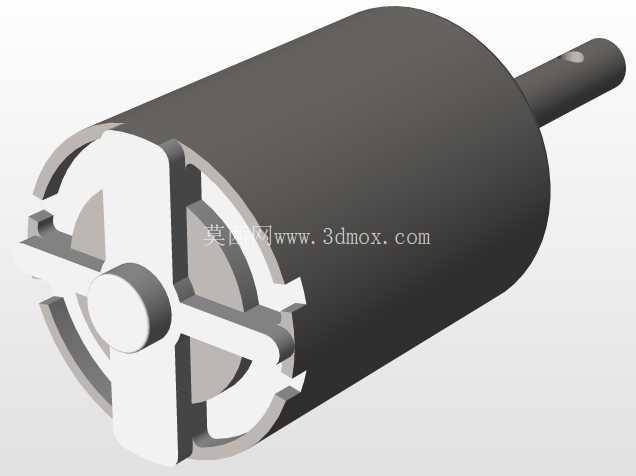

小型有刷直流电机三维结构设计

　　这款小型直流电机的结构设计，首先要匹配消费类电子、小型自动化执行端的安装空间约束，从输出轴的配合公差到机壳的外径尺寸，都严格遵循小型驱动元件的通用安装边界，输出轴采用单扁位设计，能够直接与塑料齿轮、小型同步带轮做周向固定，不需要额外加工键槽，适配小扭矩传动场景的装配需求，降低配套零件的加工成本。机壳采用深拉伸一体成型的圆柱结构，侧壁厚度均匀，既能够为内部磁瓦提供足够的装配支撑，也可以形成闭合磁路减少漏磁，机壳尾端的端盖采用卡扣式装配结构，和机壳的配合面做了定位止口，保证装配后端盖与机壳的同轴度，避免转子转动时出现扫膛问题。从实际应用场景来看，这类小尺寸直流电机常被用在手持便携设备的动力输出端、小型玩具的驱动单元、智能家居的执行机构里，比如电动窗帘的牵引驱动、小型手持风扇的动力源、桌面级3D打印机的送料机构驱动，都能看到同规格电机的应用，它的输出转速区间适配低压直流供电场景，在3V到12V的常见供电范围内都能稳定输出扭矩，不需要额外搭配复杂的驱动电路，直接通过调压就能实现转速调节，对于成本敏感的量产项目来说，能够大幅降低电控部分的设计复杂度。

　　设计过程中，首先要确定转子与定子的气隙宽度，气隙过大会导致磁阻升高、输出扭矩下降，气隙过小则会提高零件加工精度要求，提升装配难度，同时容易因为零件公差累积出现转子擦碰定子的问题，这款模型的气隙取值兼顾了性能与加工可行性，适配普通精度的冲压件、注塑件生产工艺，不需要高精度机加工就能满足装配要求。内部的换向器与电刷结构采用对称布置，电刷的压力通过弹性弹片提供，能够在电机全寿命周期内保持稳定的接触压力，减少换向火花对电刷的磨损，延长电机的连续运行时长。输出轴的伸出长度做了限位设计，轴肩位置直接抵靠前端盖的轴承内圈，能够承受一定的轴向载荷，适配带轴向力的传动场景，比如小型丝杆的直连驱动，不需要额外添加推力轴承就能满足使用要求。

　　从安装边界来看，机壳的圆柱外径是这类电机的主要安装定位面，常见的安装方式是通过橡胶减震套嵌入设备的安装孔内，或者通过卡箍抱紧机壳实现固定，模型里机壳外圆的圆柱度公差设计符合通用安装要求，不需要额外做定位面加工就能直接适配标准安装配件。端盖上的两个接线端子采用插片式设计，间距符合行业通用规范，能够直接搭配标准接插件实现快速接线，减少装配时的接线工时。在结构细节上，前端盖的轴承室采用过盈配合设计，轴承压入后不需要额外涂胶固定，就能保证轴承在高速转动时不会出现外圈跟转的问题，转子的铁芯采用叠片结构，能够减少涡流损耗，提升电机的能量转换效率，磁瓦通过胶水粘接在机壳内壁，粘接位置做了定位凸点，能够保证磁瓦的装配位置精度，避免因为磁瓦错位导致的输出扭矩波动。

　　这类电机的设计不需要复杂的冷却结构，依靠机壳的金属表面自然散热就能满足连续运行的散热需求，在额定负载下运行时，机壳表面的温升能够控制在安全范围内，不会对周边的塑料零件造成热损伤。对于结构设计从业者来说，在选用这类电机做配套设计时，可以直接参考这个模型的安装尺寸做周边结构的适配，不需要反复测绘实物样品，能够缩短项目的前期设计周期，在做传动结构匹配时，也可以直接将模型导入装配体，验证输出轴与传动零件的配合间隙，检查是否存在装配干涉问题，提前规避装配阶段可能出现的尺寸不匹配问题。
