100W直流蜗轮蜗杆减速电机结构设计

这款100W功率等级的减速电机，在小型输送线、自动门启闭机构、小型升降台这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景中适配性极强。不同于普通同轴减速电机的布局，它采用电机本体与蜗轮蜗杆减速箱垂直正交的结构设计，能在不额外增加轴向安装长度的前提下，实现大减速比的动力传递，很多设备的侧装动力位刚好能匹配这种正交布局的安装边界，不用额外调整机架的开孔位置。

从实际使用的工况来看，这类减速电机常被用在负载持续率不高、启停频次中等的民用及小型工业设备上，比如小型杂物梯的曳引驱动、自助终端设备的内部推料机构、轻型输送带的主动辊驱动，它的输出轴端带标准安装法兰，法兰端的止口尺寸做了通用化设计，能直接和市面上多数同功率段的减速电机安装位互换，不用重新加工连接法兰的定位孔，给设备改型和备件替换省了不少加工成本。

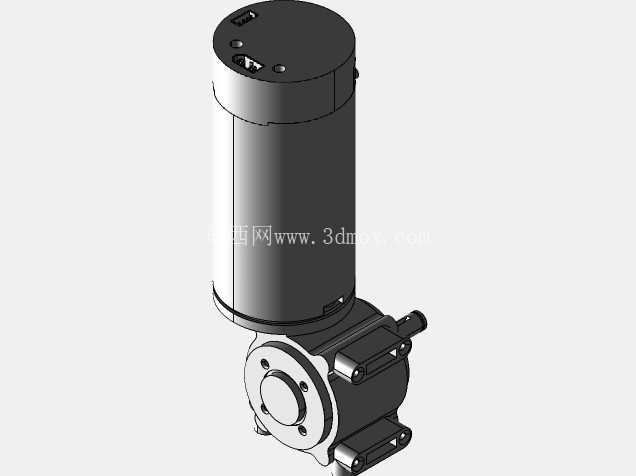

设计层面上，电机本体采用圆柱形机壳，机壳表面做了光滑的圆柱面处理，没有额外的散热筋，这是因为100W功率段的发热本身不大，加上蜗轮蜗杆减速箱的传动损耗会分散一部分热量，光滑机壳既能满足散热需求，也能减少积灰，在粉尘较多的仓储、自助设备场景下更容易清理。电机尾部的接线端做了内嵌式的接线柱设计，接线完成后可以直接扣上防护端盖，避免接线端子裸露在外被磕碰或者积尘短路，端盖上预留了两个对称的固定螺丝孔，拆装维护的时候不用完全拆下端盖，松掉螺丝就能转动端盖露出接线位，操作空间要求很低。

减速箱部分采用蜗轮蜗杆传动结构，这种结构本身具备自锁特性，当设备断电的时候，输出轴不会因为负载的重力出现反转溜车的情况，用在升降类、门体类设备上的时候，可以省掉额外的制动机构，简化整体的传动链设计。减速箱的壳体采用压铸成型的结构，安装脚和壳体是一体压铸出来的，不是后期螺丝固定的分体式脚座，安装的时候能承受更大的锁紧力，长期运行不会出现脚座松动移位的问题。输出轴从减速箱的法兰端中心伸出，轴端做了标准的平键槽，能和带键槽的链轮、同步轮、联轴器直接配合，传递扭矩的时候不会出现打滑的情况。

安装边界上，电机本体的圆柱外径和减速箱的正交宽度做了尺寸匹配，整体的最大外轮廓没有突出的冗余结构，安装的时候只要预留出电机本体的圆柱长度、减速箱的法兰安装面尺寸，以及接线端的接线操作空间就行，不需要额外预留避让位。输出轴的中心高和同功率段的常规正交减速电机保持一致，设备升级替换的时候，不用调整主动辊或者传动部件的中心高度，直接固定安装脚就能完成装配。

从传动特性来看，蜗轮蜗杆结构的运行噪音比齿轮减速结构更低，在自助终端、商用设备这类对运行噪音有要求的场景下，不会因为电机运行产生过大的异响影响使用体验。同时它的减速比可以做到比较大的范围，单级蜗轮蜗杆就能实现几十比一的减速比，不用做多级齿轮传动，整体的结构更紧凑，零件数量更少，长期运行的故障点也更少。设计的时候也考虑了润滑的需求，减速箱壳体上预留了注油孔的位置，长期运行后可以补充润滑脂，不用完全拆开减速箱就能完成维护，降低了后期的运维成本。

在实际选型适配的时候，要注意这款电机的输出轴径向负载能力，因为蜗轮蜗杆结构的输出轴支撑是在减速箱壳体内部，悬臂安装链轮或者同步轮的时候，传动件的安装位置要尽量靠近法兰端面，减少悬臂长度带来的额外弯矩，避免长期运行出现输出轴弯曲或者轴承过早磨损的问题。另外它的自锁特性只有在蜗杆导程角小于当量摩擦角的时候才能实现，要是用在大坡度的升降场景，还是要额外加机械制动结构做双重防护，不能完全依赖蜗轮蜗杆的自锁来承担负载保持的功能，这点是结构设计选型的时候经常容易忽略的细节。

整体结构的三维建模过程中，所有的安装孔位、止口尺寸、轴伸长度都按照实际加工的公差要求做了配合间隙预留，比如法兰止口的配合公差选了H7/h6的间隙配合，安装的时候能顺利定位，同时不会出现过大的晃动间隙；平键和键槽的配合也按照传动要求做了尺寸公差，装配的时候不用额外修配就能顺利装入，同时传递扭矩的时候不会有旷量。机壳和减速箱的连接螺丝孔位做了均匀分布，锁紧的时候受力均匀，不会出现结合面密封不严导致润滑脂渗漏的问题。
