透明外壳微型直流有刷电动机结构

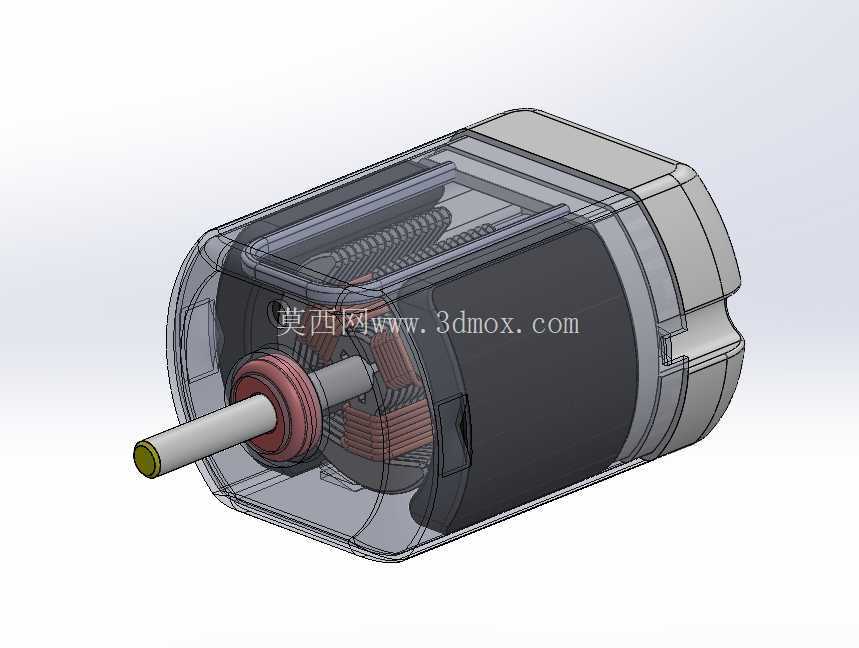

这类微型直流有刷电机常被用在小型DIY套件、桌面创客项目、低功率玩具传动、小型教具演示场景中，作为核心动力输出部件，能够将直流电能转换为旋转机械能，带动配套的齿轮组、连杆机构或者负载轮轴完成预设的动作。从结构设计来看，模型采用半透明外壳的展示形式，能够清晰呈现内部的定子永磁体、转子绕组、换向器以及输出轴的装配关系，方便使用者直观理解电机的内部构造，不需要拆解实体电机就能看清各部件的配合位置。

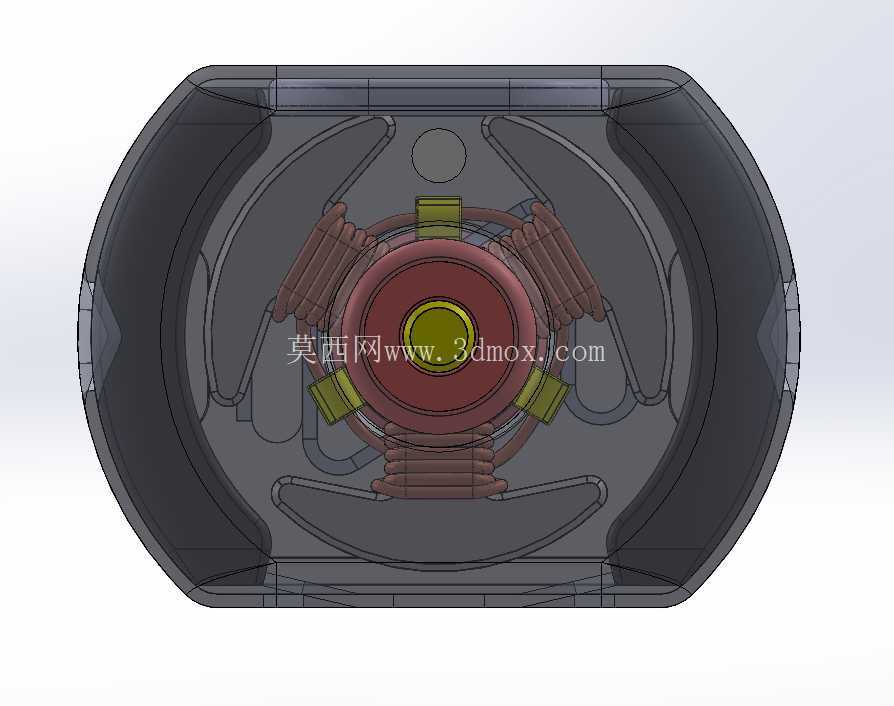

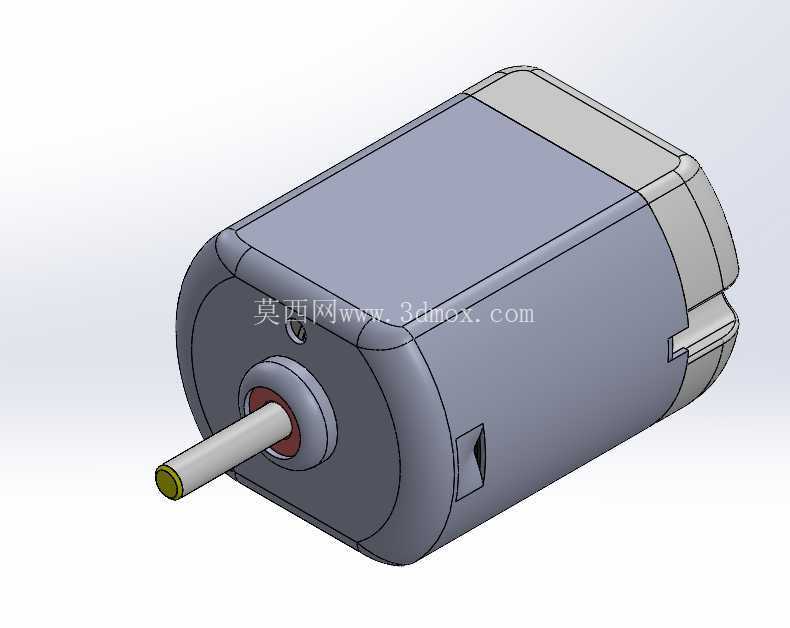

设计过程中首先要确定输出轴的同轴度公差，输出轴采用台阶式结构，前端伸出段为负载安装位，直径匹配常规小型传动件的安装孔径，轴端做倒角处理方便装配时插入联轴器或者带轮，轴与前端盖的配合位置设置了含油轴承的安装位，保证转动过程中的径向跳动控制在合理范围内，避免高速转动时出现轴窜动或者异响。转子部分的绕组排布按照常规3槽有刷转子的结构设计，换向器片与绕组的接线位置做了明确的结构示意，能够直观看到电流从电刷导入后通过换向器分配到不同绕组，驱动转子持续旋转的工作逻辑。

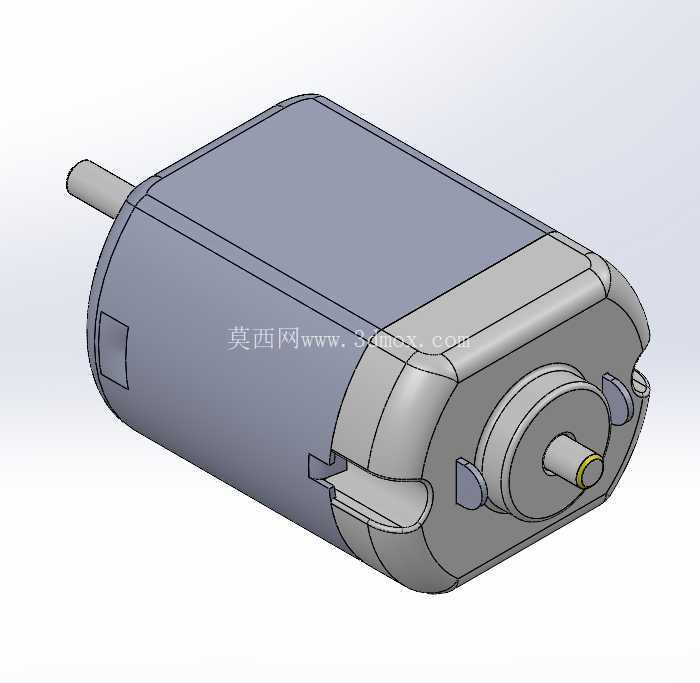

外壳部分采用前后端盖加主体机壳的三段式装配结构，机壳内壁贴装永磁体作为定子，提供恒定的磁场，后端盖预留电刷组件的安装槽位，电刷靠弹性压片压在换向器表面，保证转动过程中持续接触导通。透明外壳的设计并非为了实际量产使用，更多是面向教学演示、结构展示的需求，让学习者能够快速理解电机的工作原理，各部件的装配顺序也完全按照实际量产电机的装配逻辑设置，先将转子组件装入前端盖，再套上机壳与永磁体，最后压装后端盖与电刷组件，装配完成后转子能够顺畅转动无卡滞。

安装边界方面，这类微型电机的机壳外径属于常规小尺寸电机规格，机身长度不含输出轴的部分能够适配多数小型设备的安装仓，机壳表面可以加装卡箍或者压片完成固定，不需要额外设计复杂的安装结构，输出轴的伸出长度预留了足够的空间安装传动件，不会出现传动件与端盖摩擦的问题。实际选型使用时，这类电机适合低电压供电场景，搭配简单的直流调速电路就能实现转速调节，能够满足小型设备对低转速大扭矩或者高转速低扭矩的不同需求，通过搭配不同减速比的齿轮箱还能进一步拓展输出扭矩的适用范围。

从结构建模的细节来看，各部件的配合间隙都按照实际工程公差设置，转子与永磁体之间保留了合理的气隙，既不会因为气隙过小导致转动时扫膛，也不会因为气隙过大造成磁通量浪费影响电机效率。前端的绝缘衬套设置在输出轴与端盖之间，避免轴与端盖直接接触造成磨损，同时也能起到一定的密封作用，阻挡少量灰尘进入电机内部影响电刷与换向器的接触。整个模型的结构还原度较高，既可以作为教学演示的三维素材，也能作为小型设备选型时的结构参考，帮助设计人员快速确认电机的安装尺寸是否匹配自身的设备仓空间，提前规避装配干涉的问题。
