S型拉压两用200kg量程称重传感元件

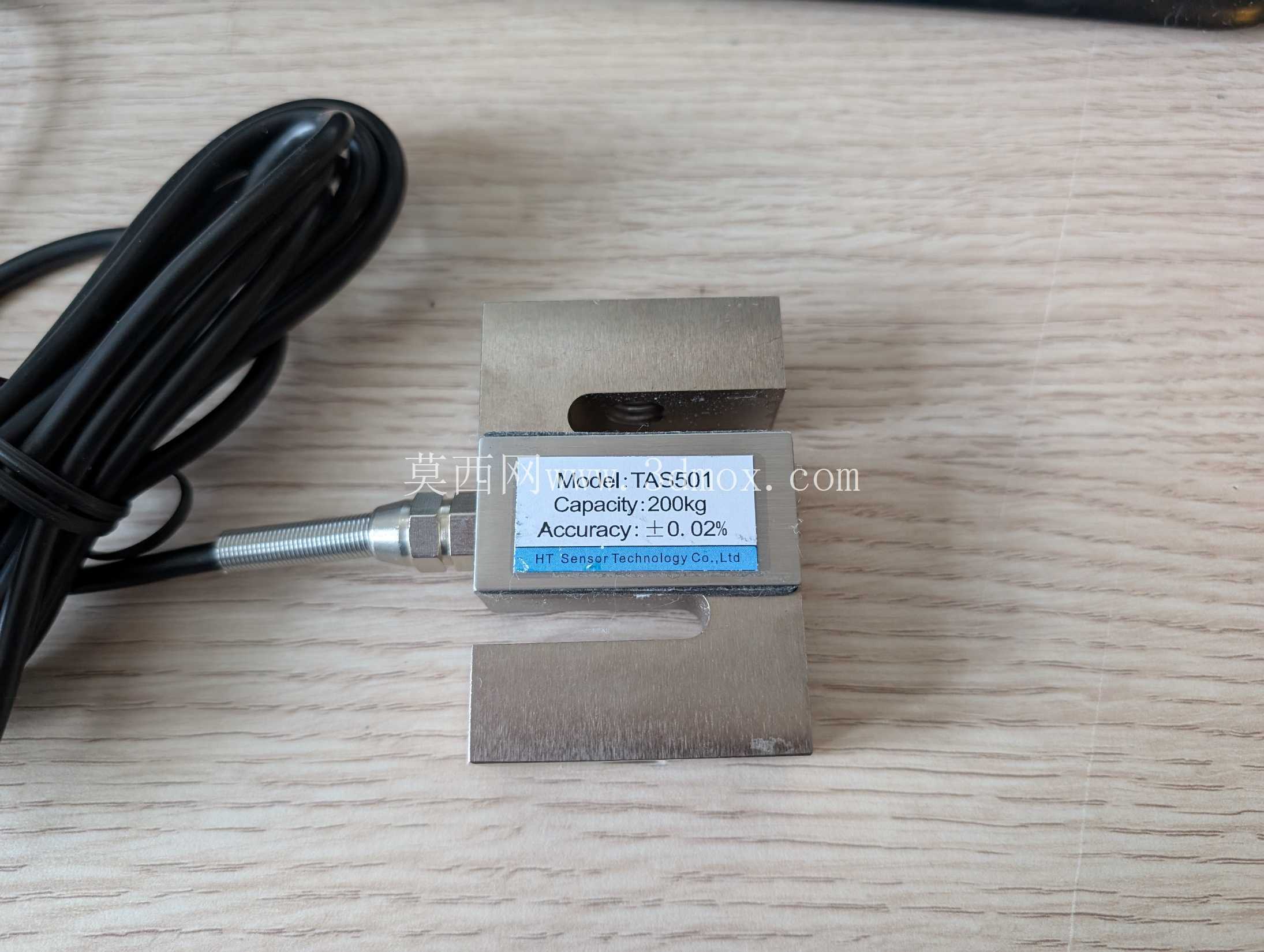

这款S型结构的力检测元件，核心采用合金钢弹性体加工成型，整体为对称式方块构型，中部开设对称的应力集中槽结构，能够在受拉、受压两种受力状态下保持一致的形变输出特性，200kg的额定量程覆盖了多数中小载荷的工业测力、称重场景需求。从实际工程应用来看，这类元件常被集成在小型台秤、料斗仓的物料称重工位、自动化装配线的压装力检测工位、包装机械的分装重量校验环节，也可用于小型起重设备的过载保护触发、试验台架的拉压力数据采集，相比悬臂梁式称重元件，S型结构的双向受力特性让它不需要额外设计换向安装结构，就能同时适配拉力、压力的测量需求，大幅简化安装端的结构设计工作量。

从设计逻辑来看，弹性体的形变区做了局部减薄处理，表面贴装的高精度应变片组成全桥测量电路，当外部载荷通过两端的螺纹安装孔传递到弹性体上时，形变区产生的微应变会被应变片转化为电阻变化，再通过配套的信号调理电路输出与载荷成线性比例的电信号，标称0.02%的测量精度能够满足多数工业级称重、测力的精度要求，不需要额外做复杂的非线性补偿就能达到稳定的输出表现。出线端采用金属防水接头连接屏蔽线缆，能够在多粉尘、轻度溅水的工业车间环境下稳定工作，屏蔽层可以有效隔绝车间内变频器、伺服电机产生的电磁干扰，避免输出信号出现跳变误差。

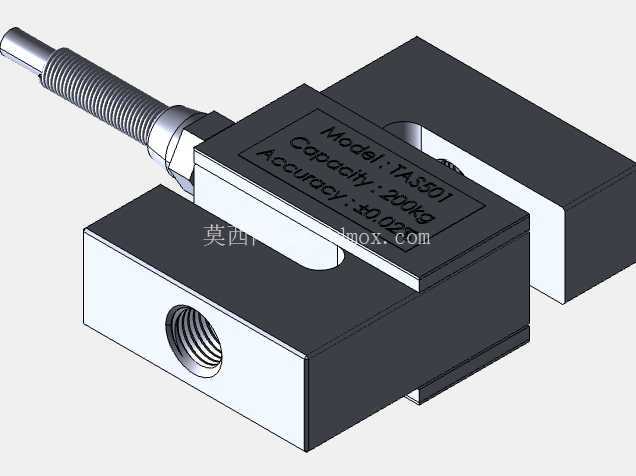

安装边界方面，元件上下两端的内螺纹安装孔为标准公制螺纹，安装时需要保证加载力的方向与元件中心轴线完全重合，避免出现偏载、侧向力作用在弹性体上，否则会导致测量数据出现偏差，长期偏载还可能造成弹性体产生不可逆的塑性形变，损坏元件的测量精度。配套的安装吊耳或者压头需要做硬度处理，避免长期加载造成螺纹连接处出现压溃变形，安装空间需要预留出线缆的弯曲半径，避免线缆根部出现反复弯折导致线芯断裂。建模过程中需要重点还原中部应力槽的圆弧过渡结构，这个位置的圆角尺寸直接影响弹性体的应力集中系数，建模时不能随意简化圆角特征，否则后续做有限元受力分析时会出现应力计算结果偏差，无法准确模拟元件的实际形变特性；表面的参数标识铭牌、线缆接头的细节也需要准确还原，方便后续做设备整体装配干涉检查时，确认周边结构不会与线缆、铭牌区域产生剐蹭。

在设备选型匹配时，需要注意额定量程的选择要覆盖实际工况的最大载荷，同时预留15%左右的过载余量，避免瞬时冲击载荷超过弹性体的屈服极限，造成元件损坏。这类S型称重元件的安装结构简单，不需要复杂的安装基座，只需要保证两端安装面的平行度、加载方向的对中度，就能获得稳定可靠的测量数据，相比柱式称重元件，它的抗偏载能力更强，安装调试的难度更低，非常适合中小载荷的测力、称重场景使用。建模时还原的屏蔽线缆长度可以根据实际设备的布线需求做参数化调整，线缆的弯曲半径设置为线缆直径的6倍以上，模拟实际布线时的最小弯曲状态，避免在装配布线时出现线缆过度弯折的问题。
