双机器人协同数控折弯加工工作站

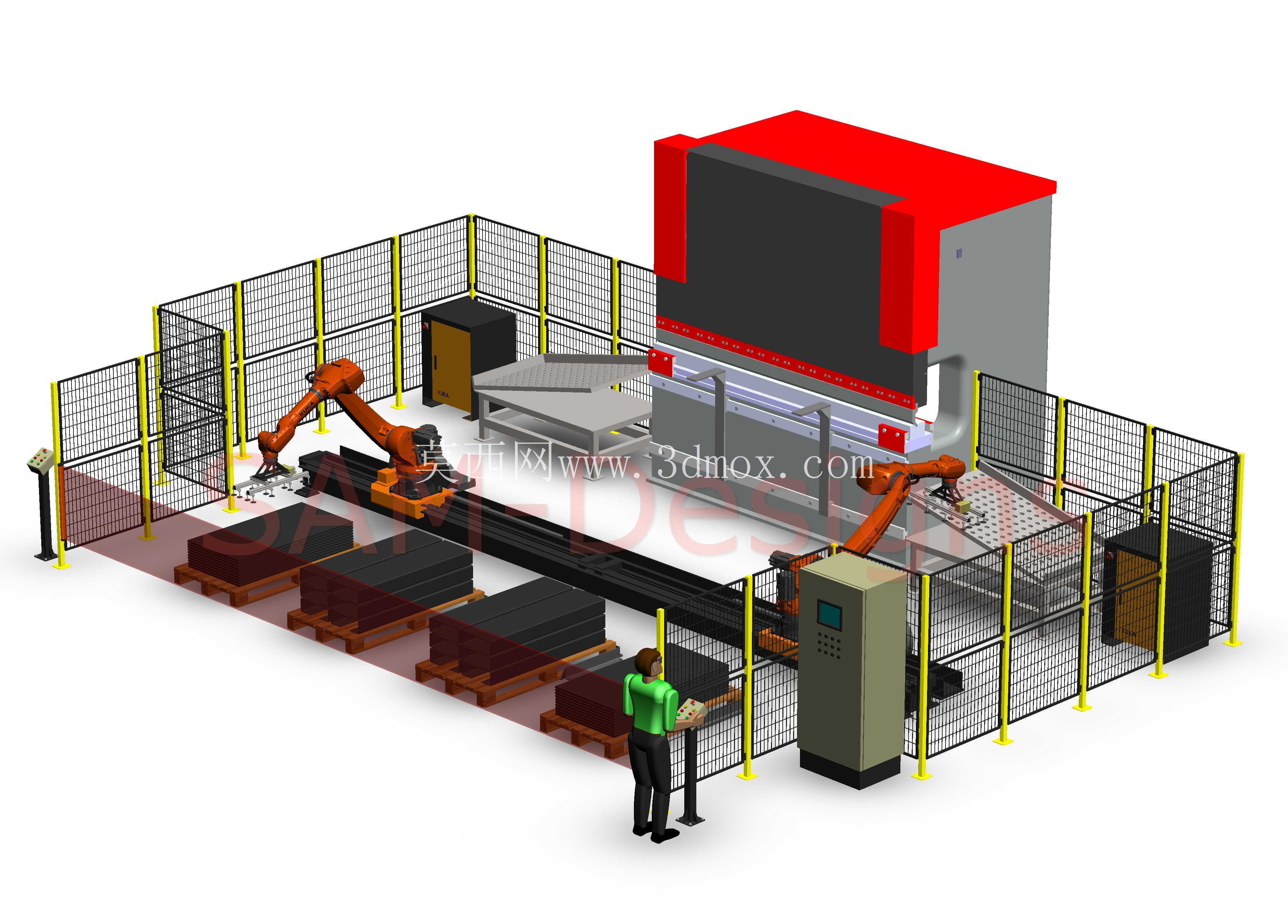

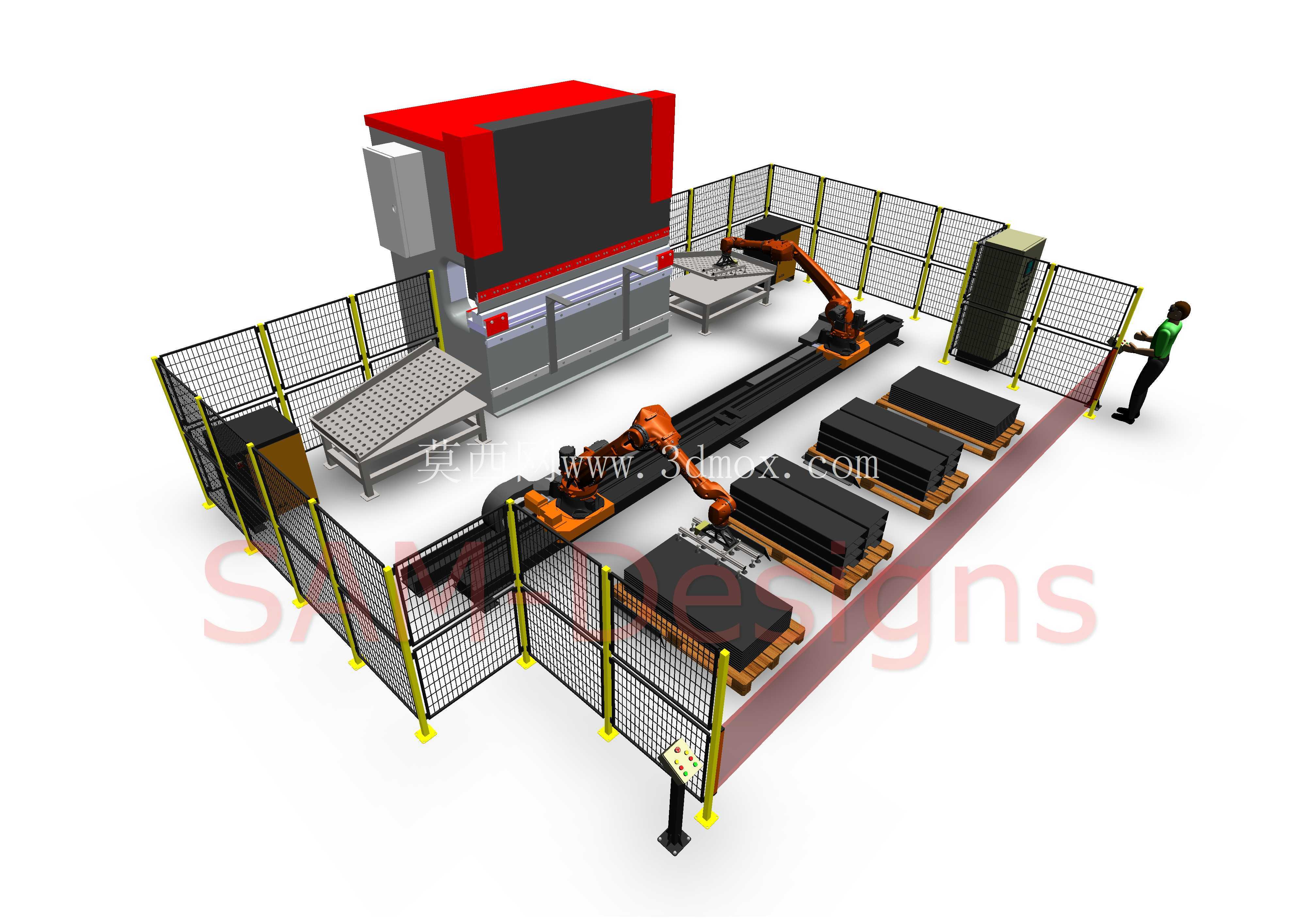

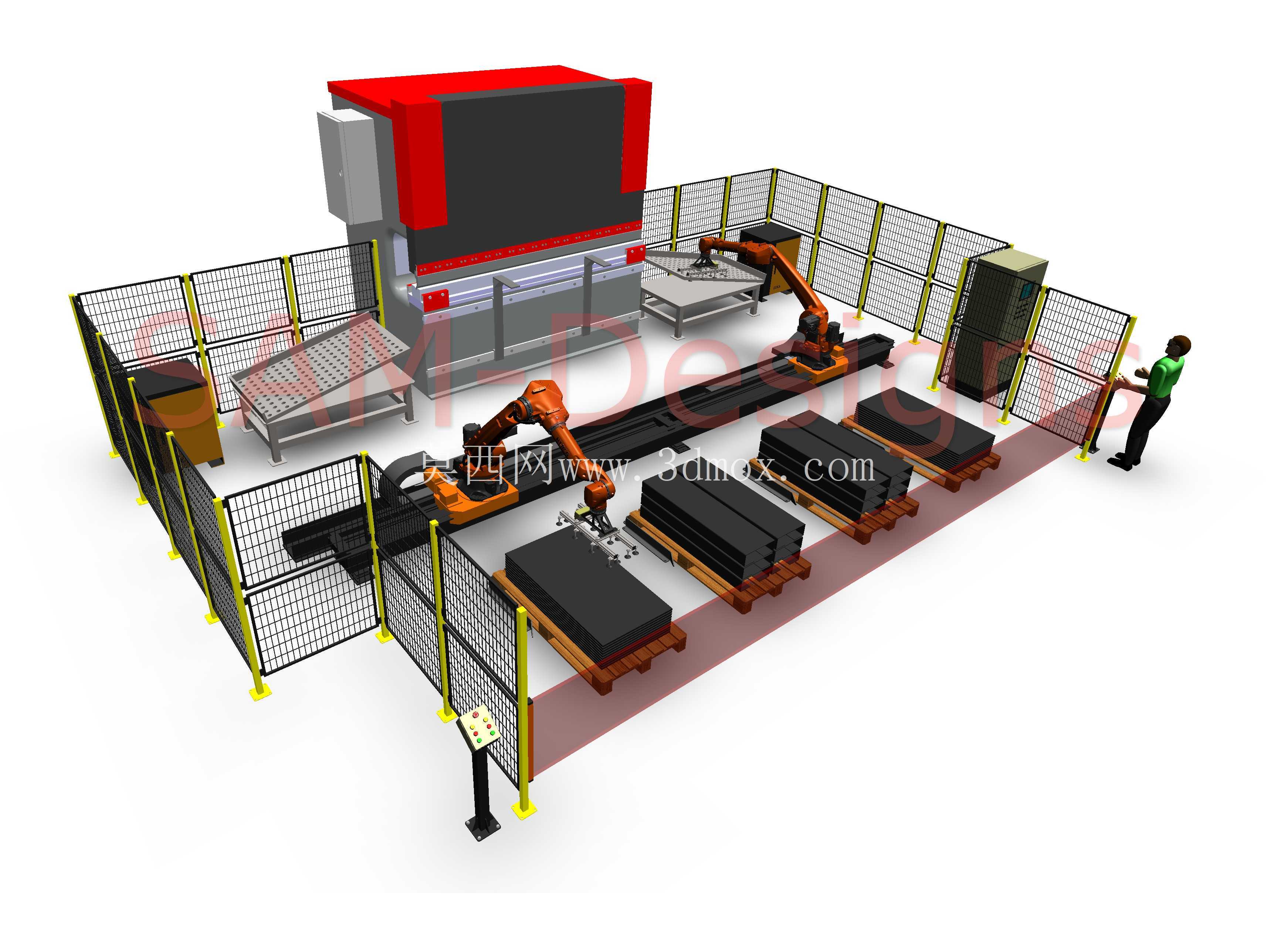

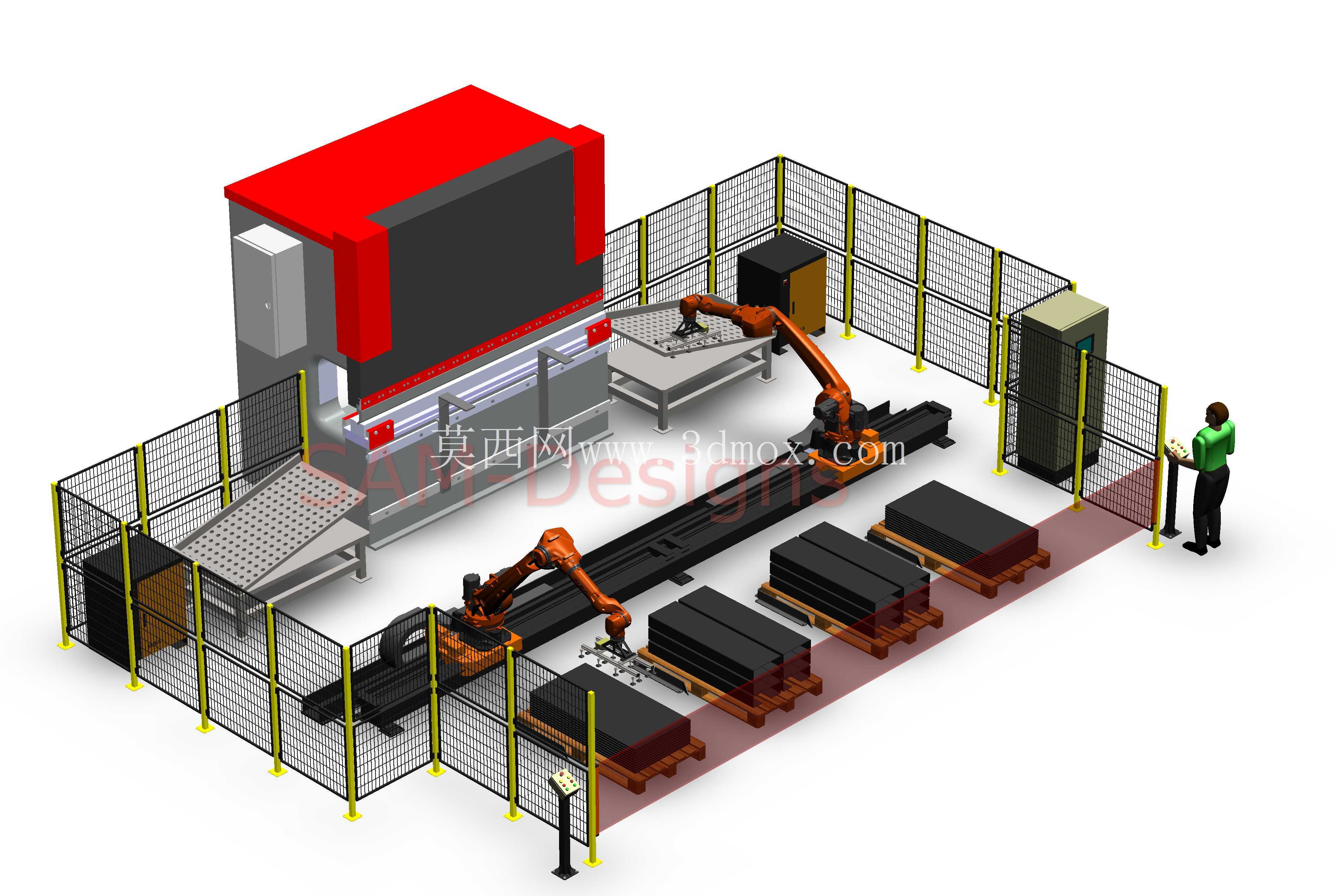

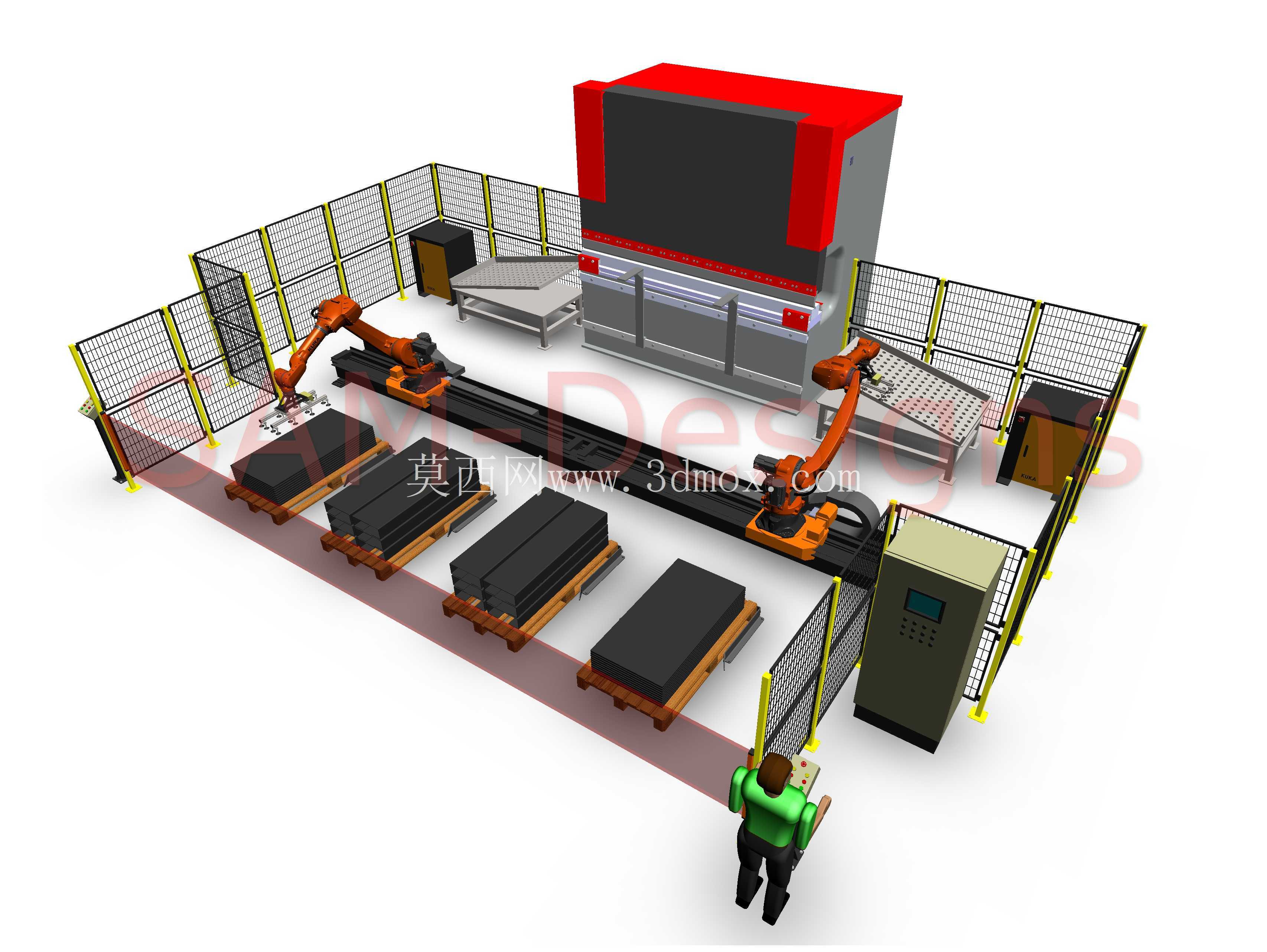

这套折弯加工单元的布局逻辑，是围绕钣金件折弯工序的流转痛点搭建的，目前在机箱机柜、家电钣金、新能源柜体加工车间的应用占比逐年提升，核心解决传统单台折弯机依赖人工上下料、翻面、对位带来的效率波动、精度偏差以及大尺寸板材搬运的安全隐患。整套单元的核心加工主体是后方的数控折弯机，承担板材的折弯成型作业，两台搭载在地轨上的工业机器人沿折弯机正面的长行程轨道移动，覆盖从原料托盘取料、折弯过程中托料翻面、成品码放的全流程动作，轨道长度根据现场待加工板材的最大幅面、托盘排布数量确定，安装时需要保证轨道平面的直线度与水平度偏差控制在每米0.1mm以内，避免机器人高速移动时出现定位抖动。

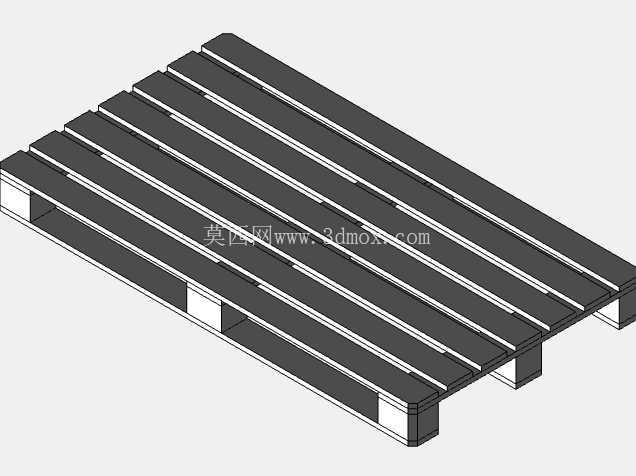

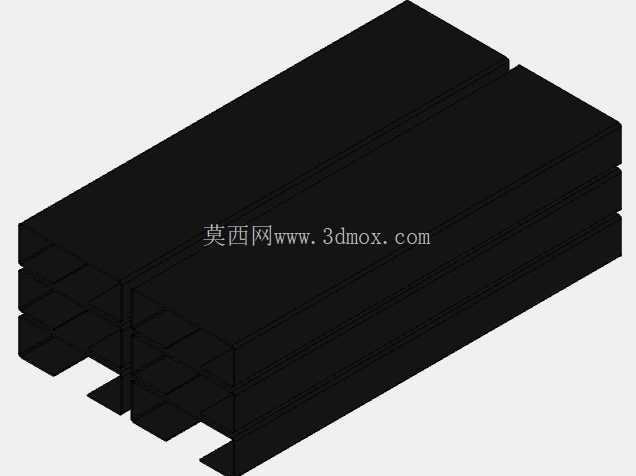

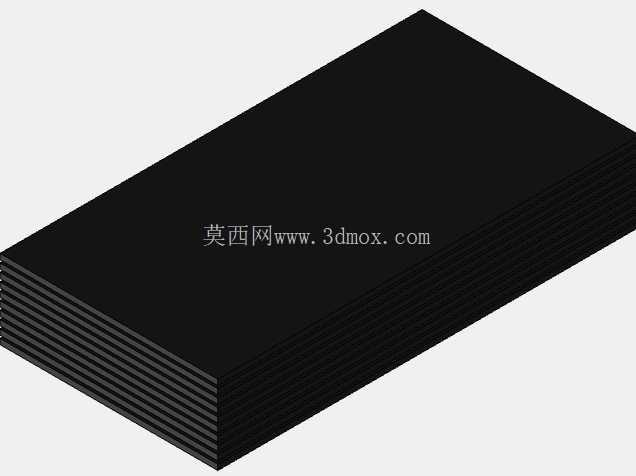

机器人末端搭载的真空吸盘组采用模块化设计，可根据不同板材的尺寸、重量调整吸盘的排布位置与吸附力，针对表面有覆膜的不锈钢板、冷轧板，吸盘选用丁腈橡胶材质避免留下吸附痕迹，针对大尺寸厚板则增加吸盘数量并搭配真空压力传感器，实时检测吸附状态防止掉料。轨道旁排布的多个托盘位分别对应待加工原料、不同工序的半成品以及加工完成的成品，托盘上设置有定位挡块，机器人取料时可通过视觉定位或者机械挡块初定位快速抓取板材，减少对位等待时间。

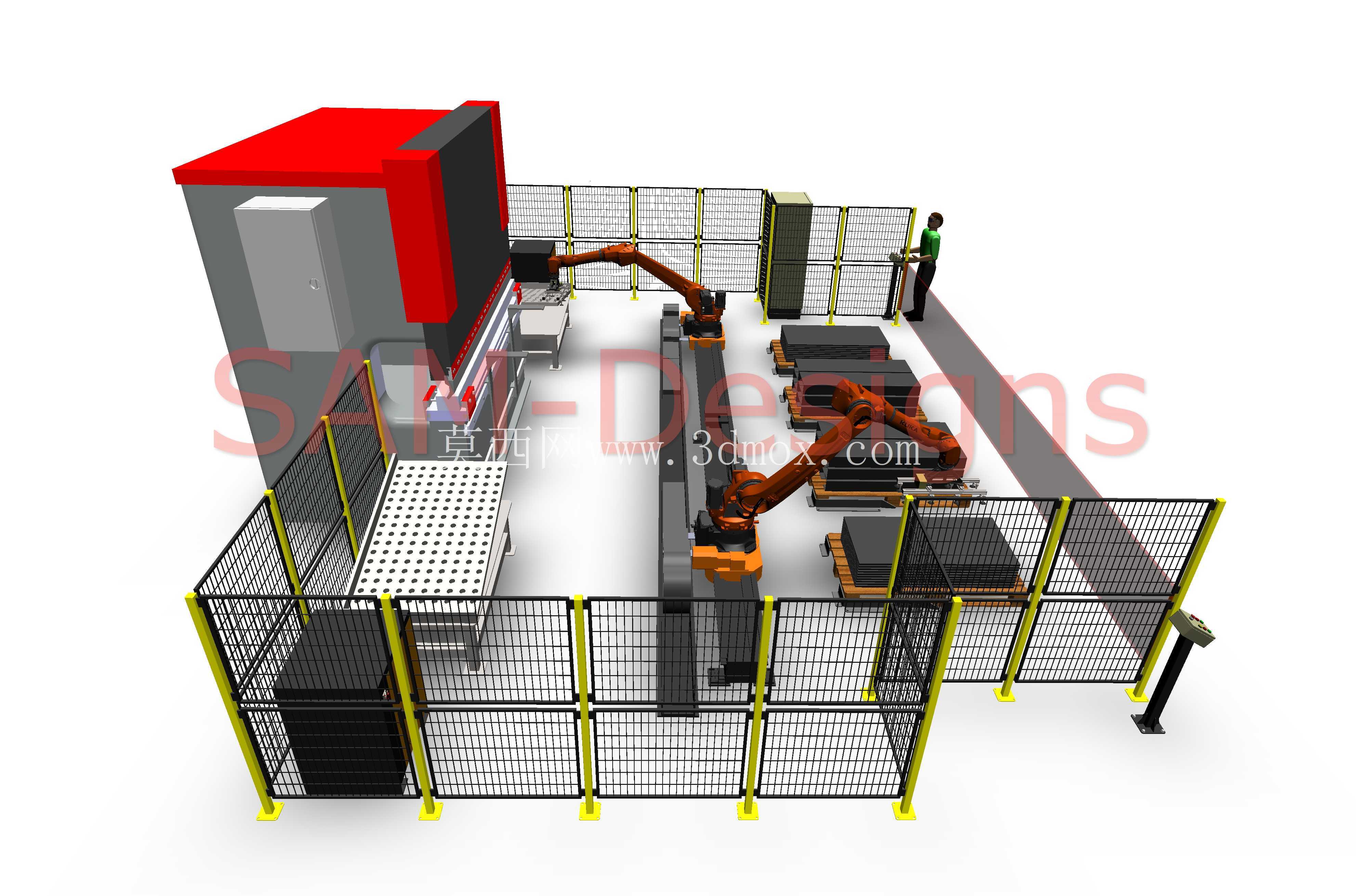

单元外围的安全围栏采用网格状防护结构，高度不低于2米，围栏上设置有安全门与安全光栅，人员进入作业区域时设备会自动触发停机保护，围栏的排布完全覆盖机器人全行程的运动范围，同时预留出板材上下料的叉车通道，方便物料转运。折弯机旁设置的倾斜定位台，是用于机器人抓取板材后的二次精定位，板材放置到定位台后靠重力贴合定位基准面，消除托盘摆放的位置偏差，保证送入折弯机的板材位置精度控制在±0.05mm以内，满足高精度折弯的尺寸要求。

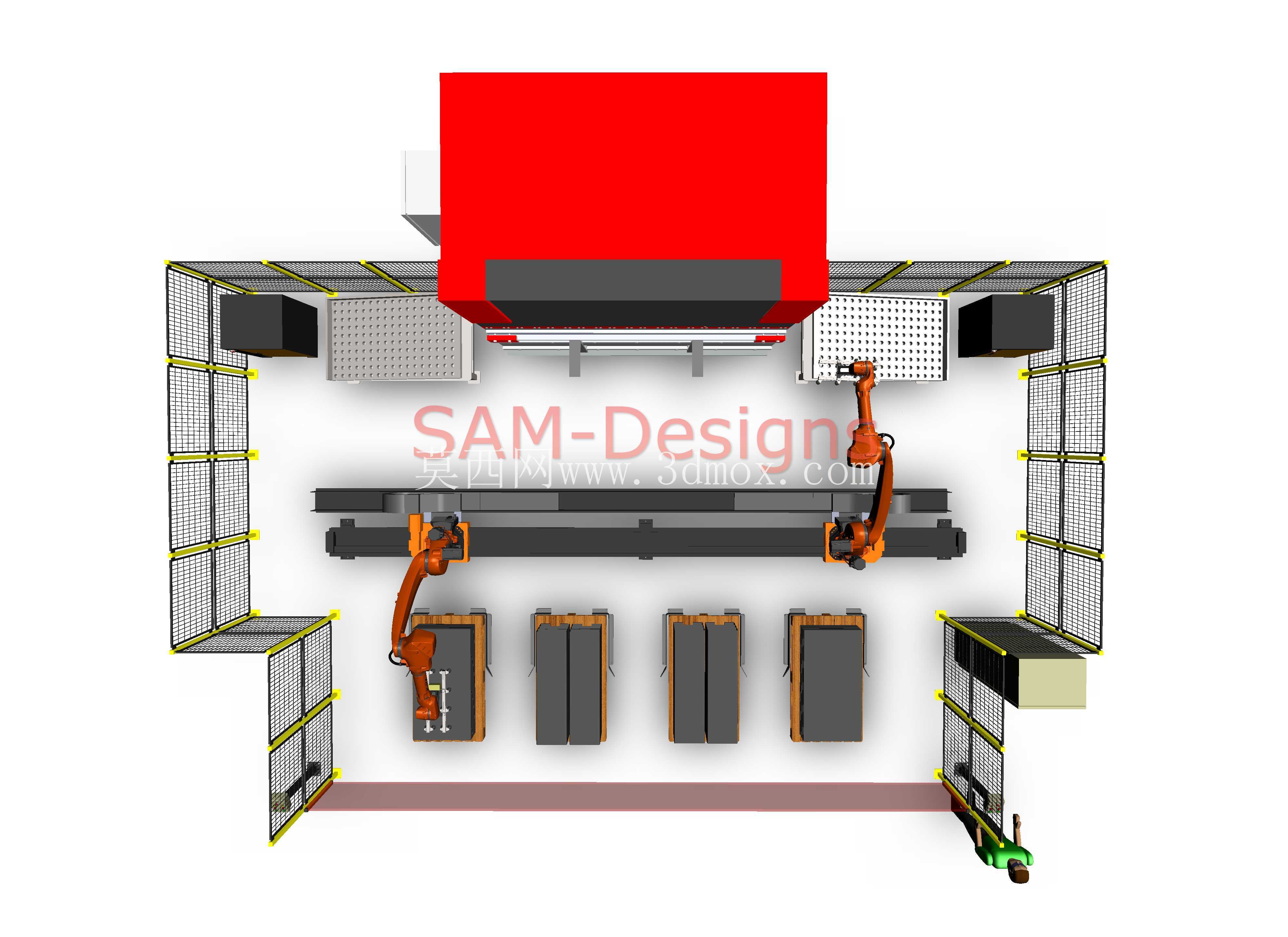

整套设备的安装边界需要考虑机器人带载运动时的最大外伸轮廓，预留出不小于500mm的安全检修距离，电控柜布置在围栏外侧靠近操作位的一侧，方便操作人员调试参数、切换加工程序。在实际生产中，这套双机协同的布局相比单机器人折弯单元，加工效率可提升40%以上，两台机器人可分别承担上下料与折弯过程中的托料配合，针对需要多道折弯、多次翻面的复杂钣金件，可通过两台机器人的动作交接完成无人工干预的连续加工，减少中间转运环节。设计这套三维模型时，重点还原了各部件的安装位置关系、运动行程边界，机器人的地轨安装接口、折弯机的开口高度、安全围栏的开门位置都按照实际设备的通用参数搭建，可直接用于车间布局规划、方案演示以及后续的细节结构优化参考，模型中各运动部件的连接关系也符合实际设备的装配逻辑，能直观模拟整套单元的作业流程，方便设计人员校验动作干涉风险，提前排查布局中存在的通道预留不足、机器人行程覆盖不到位等问题。
