半自动纸箱封箱输送设备结构设计

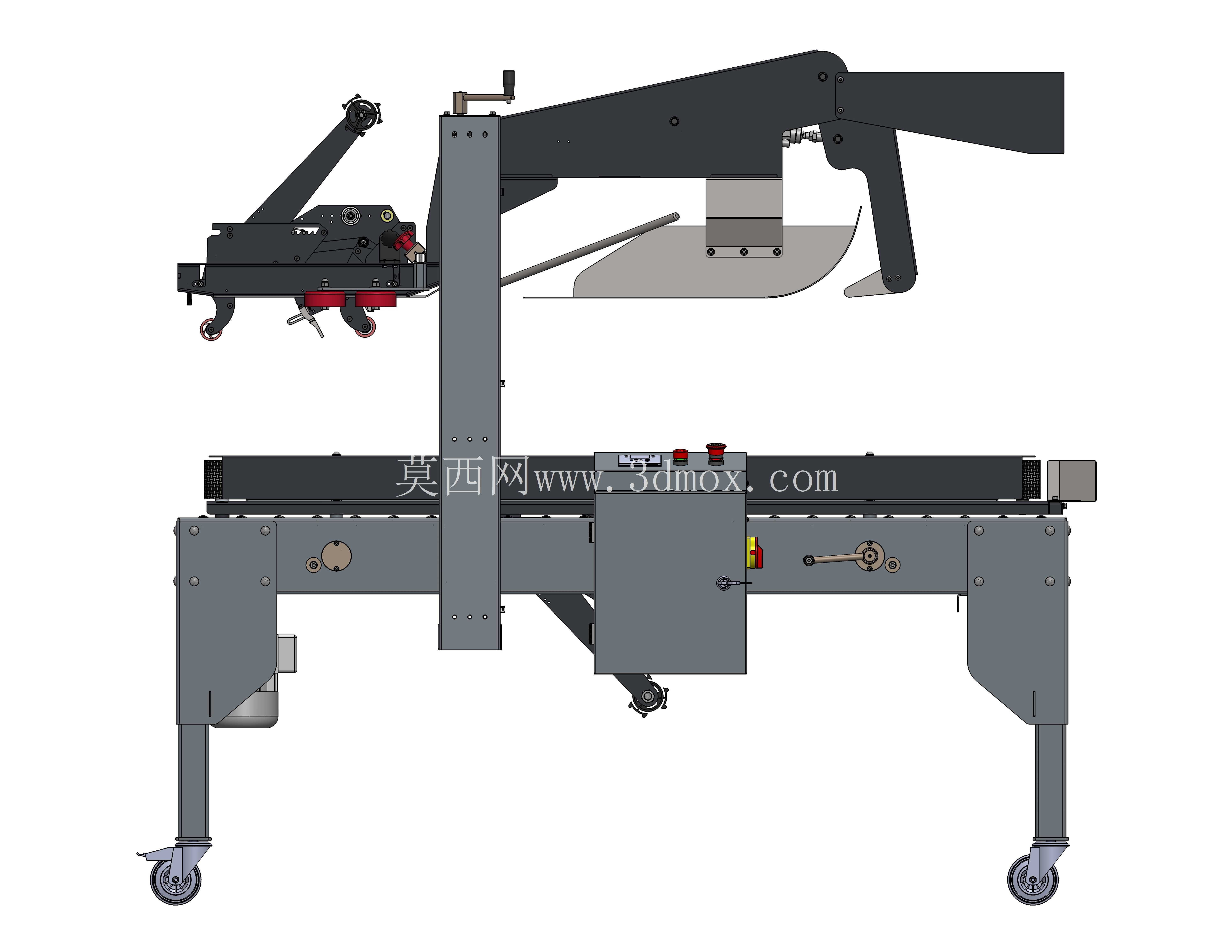

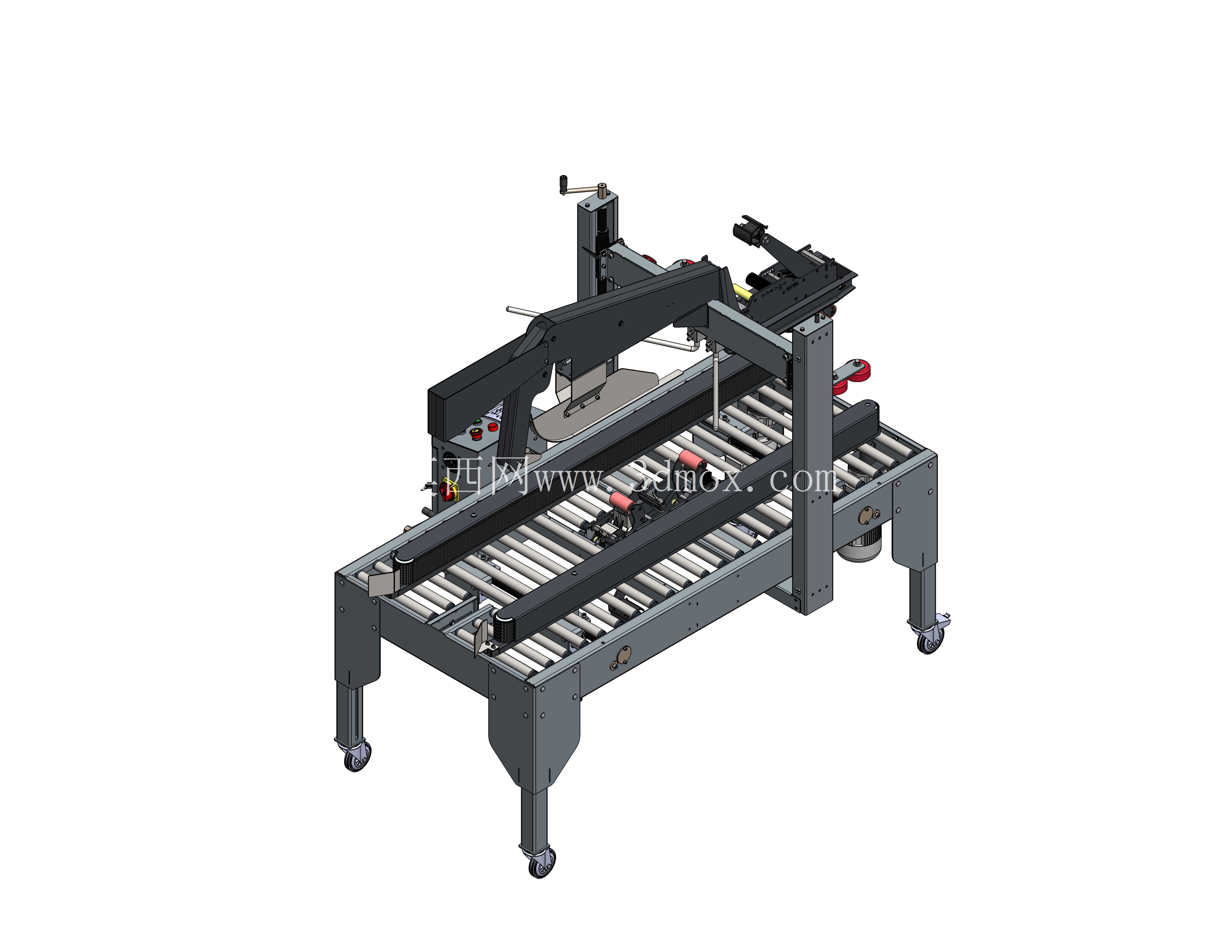

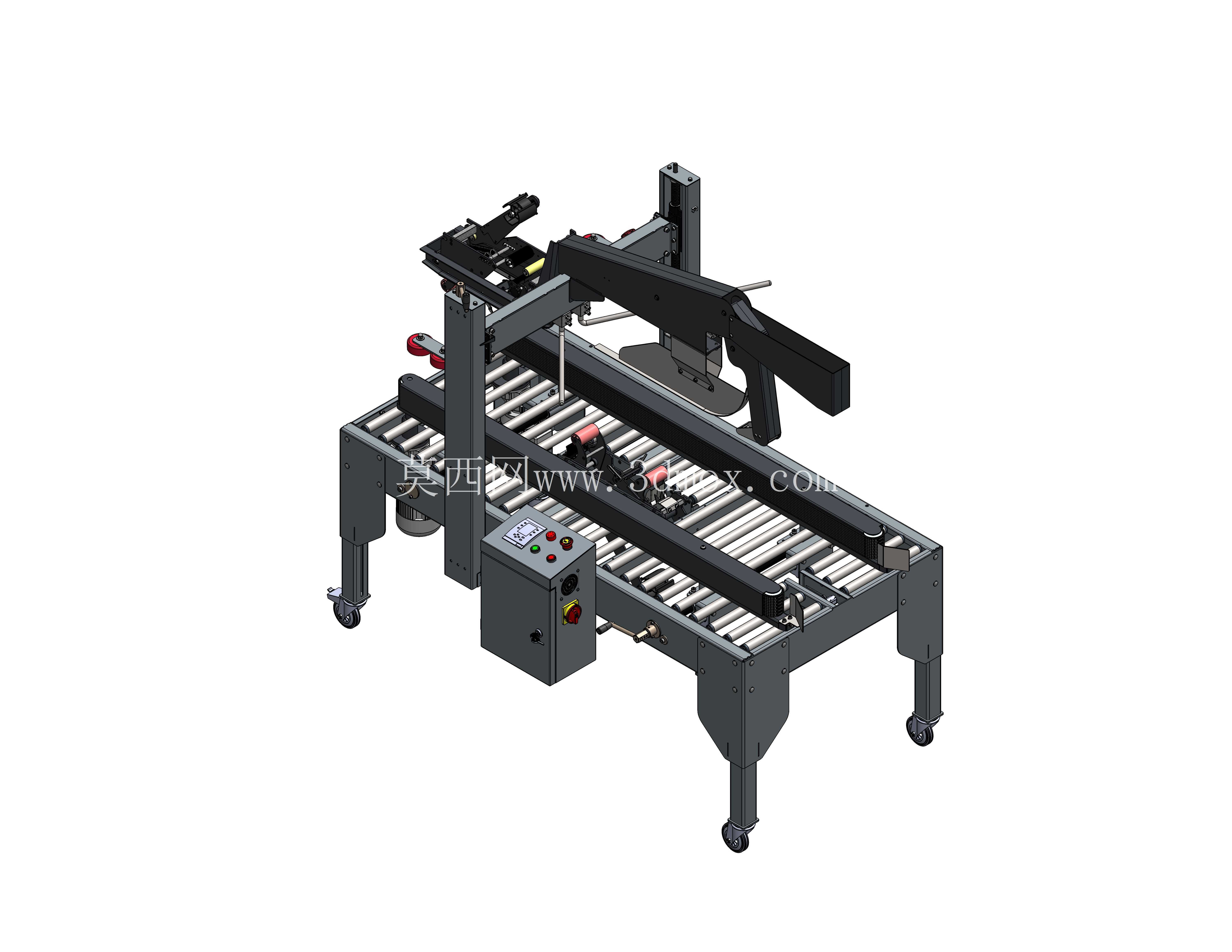

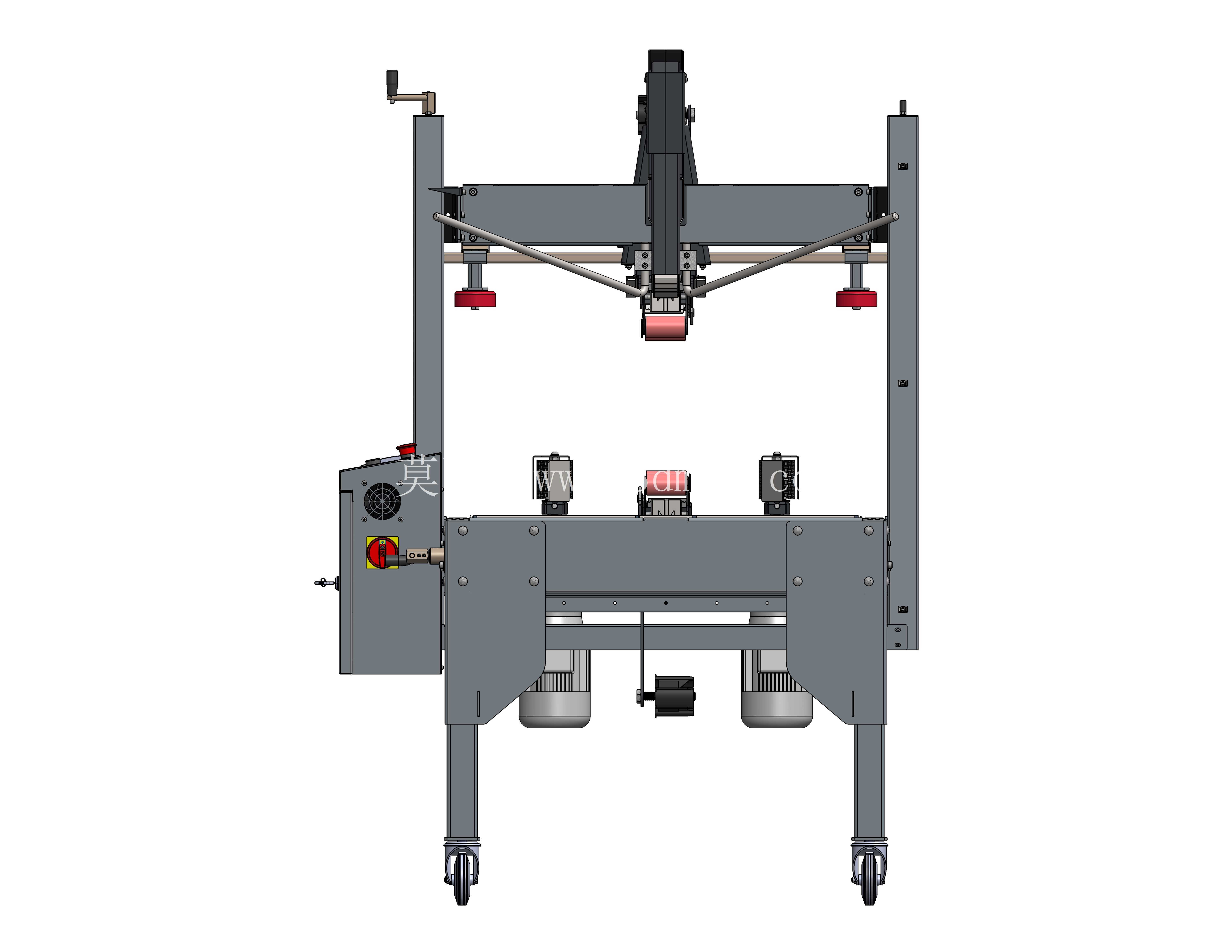

　　这款半自动封箱设备主要面向中小批量包装作业场景，常见于电商仓储、快消品生产后端、五金配件分装车间等需要完成纸箱封口打包的工位，适配常规瓦楞纸箱的一字型封箱作业，可对接前端装箱工位或人工装箱环节，完成纸箱上下胶带粘贴封口工序，替代人工折盖、贴胶带的重复操作，单工位作业效率较纯人工封箱提升40%以上，且封箱胶带贴合平整度、位置一致性远高于手工作业，能有效减少胶带褶皱、偏移、粘贴不牢导致的运输散箱问题。设备主体采用型钢焊接机架做承载基础，底部配置四个带刹车的万向脚轮，可根据车间布局灵活调整工位位置，无需做预埋固定，脚轮单轮承载满足整设备加满载纸箱的承重需求，刹车踏板踩下后可锁定设备位置，避免作业过程中设备移位。输送段采用多根直径50mm的镀锌动力辊筒平行排布，辊筒间距根据常规纸箱最小底面尺寸设计，避免小尺寸纸箱卡滞或下陷，辊筒表面做镀锌防锈处理，适配车间多尘、偶尔有包装碎屑掉落的作业环境，输送线两侧设置可调宽度的导向护栏，护栏通过手轮调节丝杆带动两侧立架同步开合，可适配不同宽度规格的纸箱，调节范围覆盖常规电商、日化、五金类常用纸箱尺寸，调节位置带有刻度标识，换型时可快速对准对应尺寸刻度，减少调机试错时间。

　　上部封箱执行机构包含折盖组件与胶带粘贴组件，折盖部分采用折页导杆结构，纸箱随辊道输送进入封箱工位时，两侧折盖导杆会先将纸箱左右上盖向内压合，后续的上压机构将纸箱前后盖压平，保证纸箱上盖处于完全闭合平整状态后再进入胶带粘贴工位；胶带架采用快装结构，更换胶带卷时无需额外工具，拉开锁扣即可取出旧卷纸筒装入新胶带卷，胶带张紧力通过可调弹簧压轮控制，可根据胶带厚度、纸箱硬度调整压合力度，避免胶带拉断或粘贴过松。胶带切断采用锯齿形切刀，切刀位置做隐藏式防护，仅在胶带粘贴完成纸箱送出时触发切断动作，避免作业人员误触受伤。

　　设备的安装边界需要预留前后操作空间，前端需预留至少0.8米的上料空间，方便人工将装好货品的纸箱推入输送辊道，后端预留1米左右的下料空间，方便封箱完成的纸箱转运或对接后续码垛、称重工位，设备侧面预留0.6米的维护空间，方便更换胶带、调整导向宽度、日常清理辊道缝隙的包装碎屑。设计过程中优先考虑了设备的易维护性，所有辊筒轴承均采用标准外球面轴承，损坏后可快速拆卸更换，无需整体拆解输送段；传动部分采用链传动配合减速电机，传动链条外侧设置可拆卸防护罩，既满足安全防护要求，也方便定期加注润滑脂维护；上部封箱机构的高度可通过立柱上的手轮调节，适配不同高度的纸箱，调节立柱上带有高度刻度，换型时可快速定位。

　　设备的气动元件（若配置气缸压合结构）均采用标准通用型号，气路接口设置在设备侧方，方便对接车间压缩空气气源，进气端配置油水分离器，过滤气源中的水分与杂质，延长气动元件使用寿命。针对车间作业中可能出现的纸箱尺寸偏差问题，导向护栏与上压机构均设置了一定的浮动余量，可兼容纸箱尺寸±5mm的制造误差，避免因纸箱尺寸轻微偏差导致卡箱。设备整体外观做喷塑处理，颜色采用工业设备常用的浅灰搭配黑色功能部件，辊筒与导向杆采用金属原色，既方便日常清洁擦拭，也能快速识别设备上的异物或故障点。在三维建模过程中，所有结构件均按实际加工公差做了装配间隙预留，运动部件做了干涉检查，保证折盖、压箱、胶带切断、输送动作全程无结构干涉，标准件均调用对应国标型号的三维模型，方便后续出工程图直接用于加工采购。
