带绕组换向结构直流电机转子

在小型动力输出场景里，直流电机的核心动部件就是转子，这套结构直接决定了电机的扭矩输出特性、运转平稳性以及使用寿命，很多做小型传动设备、电动工具、精密执行机构的结构工程师，在选型或者改型设计时，往往需要先拿到准确的转子三维结构，才能匹配定子的磁路设计、端盖的轴承位公差以及整机的动平衡校验参数。

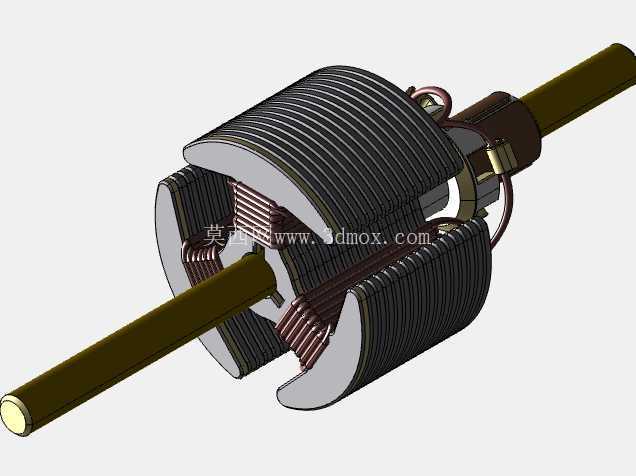

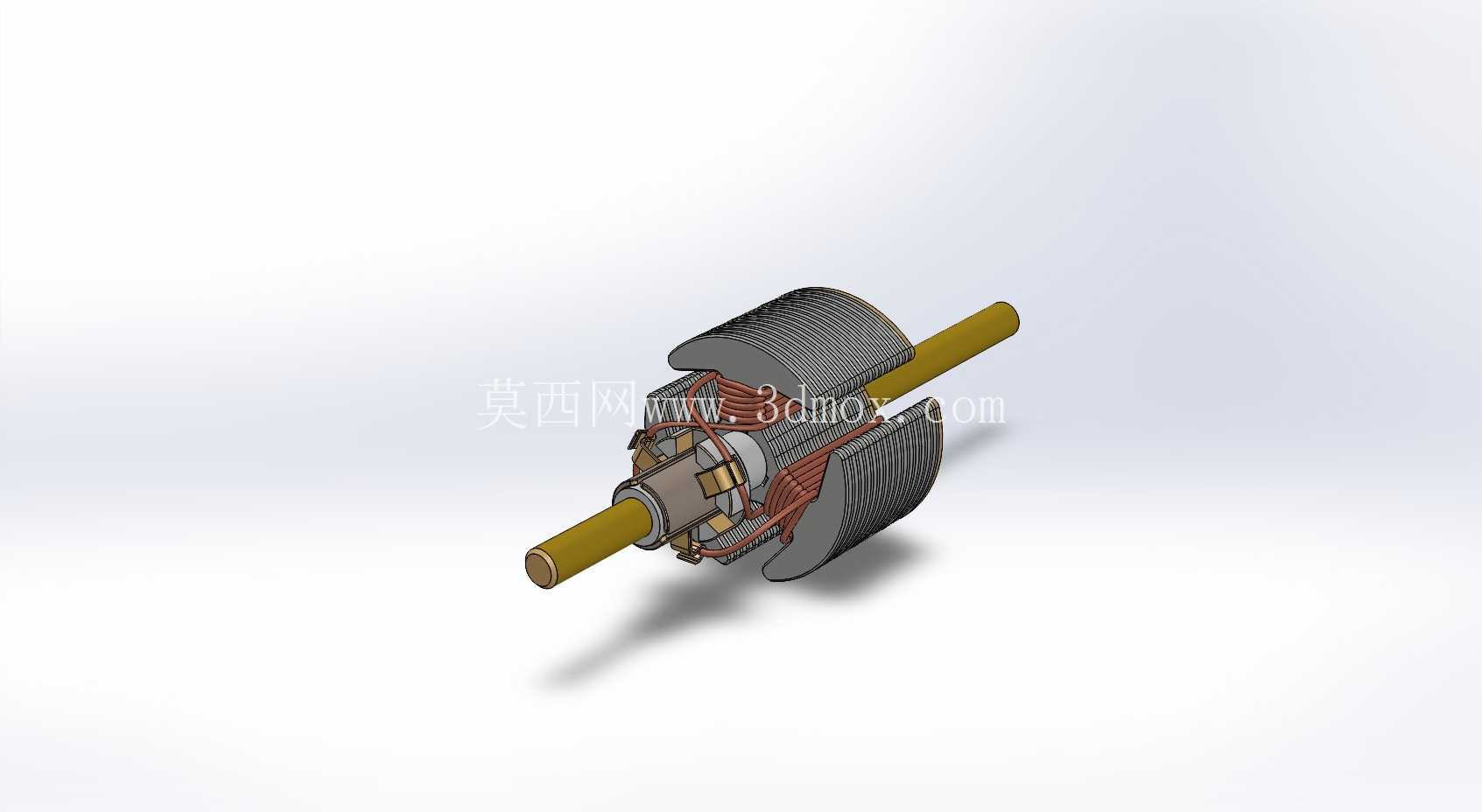

这套转子结构采用有槽电枢叠片铁芯作为磁路载体，叠片之间做绝缘处理，能有效降低转子高速旋转时的涡流损耗，避免长时间运转后铁芯过热导致的绝缘老化问题。铁芯槽内嵌放分布式电枢绕组，绕组端部按照换向逻辑做规整排布，和端部的换向器片做可靠焊接，绕组的线径、匝数以及槽满率都按照常规低压直流供电的参数做匹配，能适配12V到48V区间的常见直流供电场景，不管是便携设备的电池供电，还是工业场景的低压直流柜供电，都能匹配对应的输出特性。

转轴采用阶梯轴结构，两端的轴承位按照标准深沟球轴承的配合公差做设计，轴伸端做了平位处理，方便和外部负载的联轴器、齿轮或者带轮做周向固定，避免动力传递时出现打滑。换向器采用铜片加云母绝缘的结构，和转轴之间做过盈压装配合，保证高速旋转时不会出现松脱，换向器的片间平整度控制在合理公差范围内，能减少和碳刷接触时的火花，延长碳刷的更换周期。

从安装边界来看，转子的最大外径需要和定子的永磁体内径保留均匀的气隙，气隙的大小直接影响磁通量的利用率，建模时已经把气隙的预留尺寸考虑在内，结构工程师在做整机装配时，只需要匹配对应尺寸的定子磁瓦，就能保证磁路的闭合效率。转子的轴向尺寸需要和两端端盖的轴承安装位做匹配，转轴的轴向窜动量可以通过端盖内侧的调整垫片做校准，避免运转时转子出现轴向窜动碰擦定子。

在实际设计过程中，这类转子的动平衡校验是必不可少的环节，建模时已经在铁芯端部预留了平衡块的安装位置，生产时可以根据动平衡测试的结果，在对应位置添加或者去除平衡材料，保证转子在额定转速下的振动值控制在允许范围内，减少运转时的噪音和轴承磨损。绕组的端部做了绝缘绑扎处理，避免高速旋转时绕组受离心力作用出现松散移位，导致绝缘破损引发短路故障。

很多工程师在做直流电机改型时，往往会忽略转子和定子的磁路匹配问题，直接照搬现有转子结构会出现扭矩不足或者发热严重的问题，这套三维结构把铁芯的槽型、绕组的排布、换向器的相对位置都做了准确还原，工程师可以在这个基础上调整叠片厚度、绕组参数来适配不同的功率需求，不需要从零开始绘制基础结构，能大幅缩短前期的设计周期。另外在做整机的干涉检查时，准确的转子模型能提前排查转子和定子、端盖、碳刷架之间的装配干涉，避免开模或者加工后才发现装配问题，减少试错成本。

从应用场景来看，这类结构的转子广泛用在小型电动工具、家用小电器、精密传动执行器、车载辅助动力部件里，不同场景下对转子的动平衡等级、绝缘等级、耐温等级有不同要求，这套基础结构可以根据具体的使用场景做针对性调整，比如高转速场景可以调整转轴的材质和热处理工艺，大扭矩场景可以调整铁芯叠厚和绕组线径，潮湿或者多粉尘场景可以对绕组做浸漆绝缘处理，提升防护能力。
