带输出齿轮的小型有刷直流驱动电机

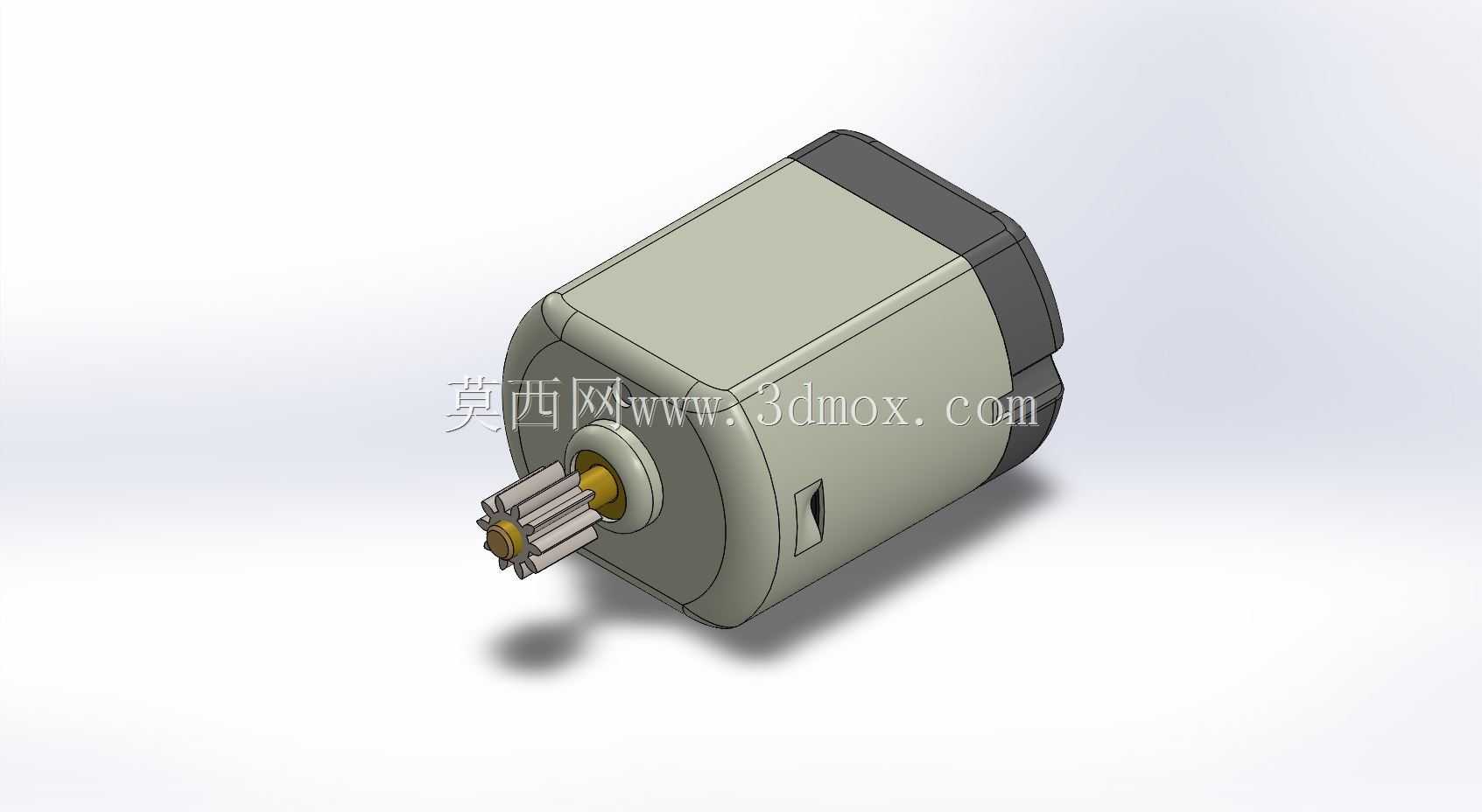

　　这款小型直流驱动电机，是消费级小型机电产品里应用极广的动力输出部件，常见于电动玩具、小型智能门锁传动机构、桌面级3D打印机送料模组、家用小电器的动力执行端，很多学生做机电一体化课程设计、小型机器人竞赛的动力选型里，也经常能看到同规格产品的身影。从结构设计来看，这款电机采用了经典的扁方型机壳设计，和传统圆形机壳的直流电机相比，扁方结构在安装时不需要额外设计防转定位面，直接靠机壳的两个平行侧壁就能完成周向限位，在紧凑安装空间里能大幅降低安装座的加工复杂度，机壳采用扣压式封装，端盖和主壳体通过卷边压合固定，不需要额外的紧固螺丝，适合大批量自动化装配，能有效降低整机的装配工时成本。

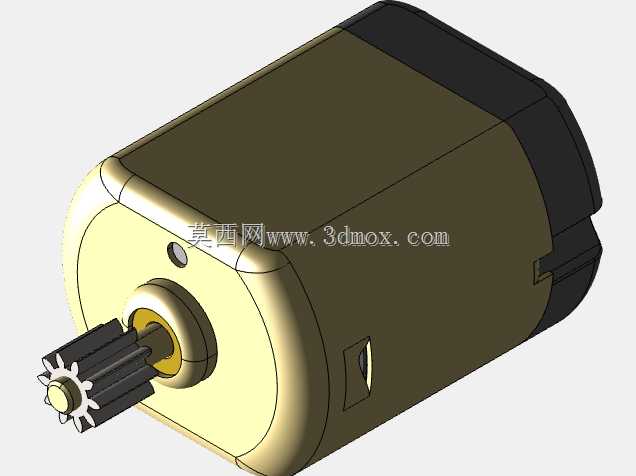

　　输出端集成了金属切削齿轮，齿轮和电机轴采用过盈压装的方式固定，不需要额外的销钉或者键连接，这种设计在小扭矩输出场景下足够可靠，同时省去了用户自行搭配输出传动件的步骤，拿到模型后可以直接和配套的减速齿轮组啮合，适配常见的0.5模数传动系统，能减少前期传动匹配的工作量。从安装边界来看，这款电机的轴向总长度从输出齿轮端面到机壳尾端控制得非常紧凑，径向尺寸适配常见的130型电机安装位，机壳侧面预留的两个定位凹点，是用来和安装支架上的凸点配合，完成轴向的限位，防止电机在正反转切换的冲击力下出现轴向窜动，输出轴的伸出长度经过匹配设计，刚好能让配套齿轮在啮合时不会和端盖发生摩擦，同时轴伸端的轴承采用含油铜套，在低转速、间歇工作的场景下不需要额外添加润滑脂就能满足数千小时的使用寿命要求。

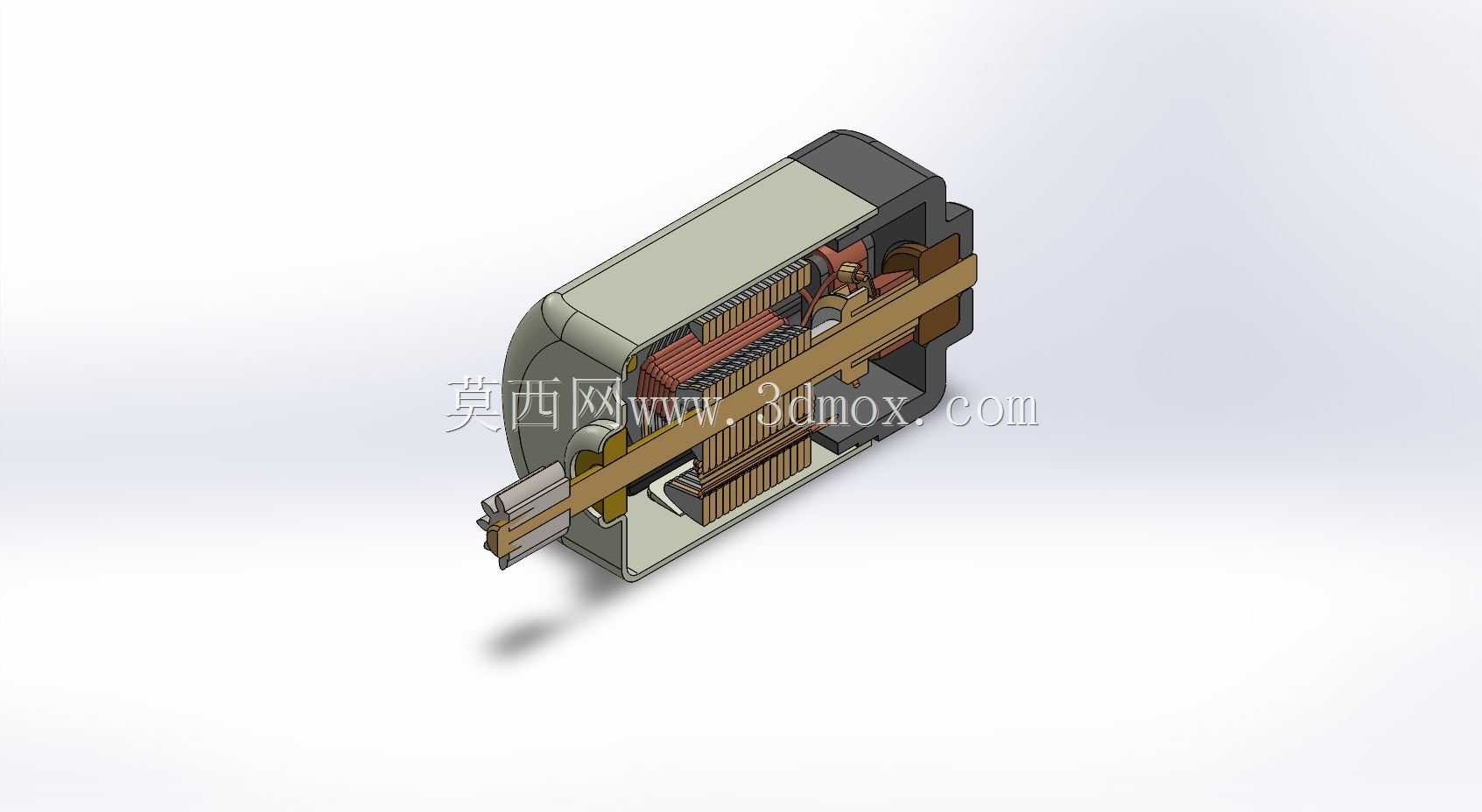

　　设计这款模型的时候，首先还原了电机内部的转子绕组、换向器、碳刷架的相对位置关系，虽然外观模型不需要做内部的运动仿真，但准确的内部结构占位能帮助整机设计人员核对电磁部件的安装空间，避免后续做结构干涉检查时出现误判，机壳表面的散热槽做了简化处理，既保留了实际产品的外观特征，又不会因为过多的细碎特征导致模型文件过大，影响整机装配时的运算效率。在实际选型应用中，这类电机的工作电压通常覆盖3V到12V区间，不同电压下的空载转速、堵转扭矩参数跨度较大，做结构设计时需要根据负载的实际扭矩需求匹配对应的电压参数，同时要注意电机的出线方向，这款模型还原了尾部出线的结构，在设计安装仓时需要预留足够的走线空间，避免导线被机壳或者安装支架压破绝缘层造成短路。很多设计人员在做小型传动机构时，容易忽略电机输出齿轮的齿顶圆直径和安装中心距的匹配，这款模型的输出齿轮参数按照常用的玩具级传动标准制作，中心距公差控制在常规注塑件能达到的精度范围内，在做配套的齿轮组设计时，可以直接参考模型里的齿轮参数做啮合计算，不需要反复核对实物尺寸。另外机壳的材质采用常见的镀锌钢板，表面做哑光灰色喷塑处理，模型里还原了喷塑层的质感和端盖黑色塑料件的色差，在做产品渲染时能直接体现真实产品的材质效果，不需要额外调整材质参数。

　　对于需要做电机安装座结构设计的工程师来说，这个模型的安装定位尺寸完全按照量产实物的公差中值制作，设计安装腔时只需要按照模型的外轮廓预留0.1mm左右的装配间隙，就能满足注塑件或者3D打印件的装配要求，不需要反复调整安装位的尺寸。在做传动系统的受力分析时，这款电机的输出轴径向受力上限不高，设计时不要让输出齿轮承受过大的径向负载，否则容易造成含油铜套的异常磨损，缩短电机的使用寿命，如果需要承受更大的径向力，需要在输出端额外增加支撑轴承，把径向载荷转移到轴承座上，避免电机轴承受额外的力。
