小型扁平式步进电机结构设计

这款扁平结构的小型步进驱动元件，在小型自动化终端、精密调节机构里的应用占比逐年提升，很多做桌面级小型设备、便携检测仪器、智能阀门执行端的结构工程师，在选型阶段都会优先考量这类薄型安装的步进单元，毕竟很多紧凑型设备的内部安装空间纵深有限，传统圆柱式步进电机的轴向长度往往会挤占其他功能模块的布置空间，而这款扁式结构的设计刚好能适配这类窄空间的安装需求。

从实际功能落地来看，这类步进单元的核心作用是把脉冲驱动信号转化为固定角度的轴端角位移，不需要额外的位置反馈元件就能实现开环状态下的精准点位控制，搭配对应的驱动板卡就能实现正反转、调速、定角度转动的控制需求，在小型流体阀的开度调节、小型送料机构的定距推送、光学检测设备的镜头焦距微调、智能门锁的锁舌驱动这类场景里，这类小扭矩步进单元的适配性远高于其他类型的驱动元件。它的步距角设定为7.5°，意味着每接收一个完整的驱动脉冲，输出轴就会转动固定的7.5°，整圈转动需要48个脉冲完成，这种大步距的设计刚好适配不需要超高细分精度的低速驱动场景，能降低驱动程序的编写复杂度，也能减少高速脉冲输出对主控芯片的资源占用。

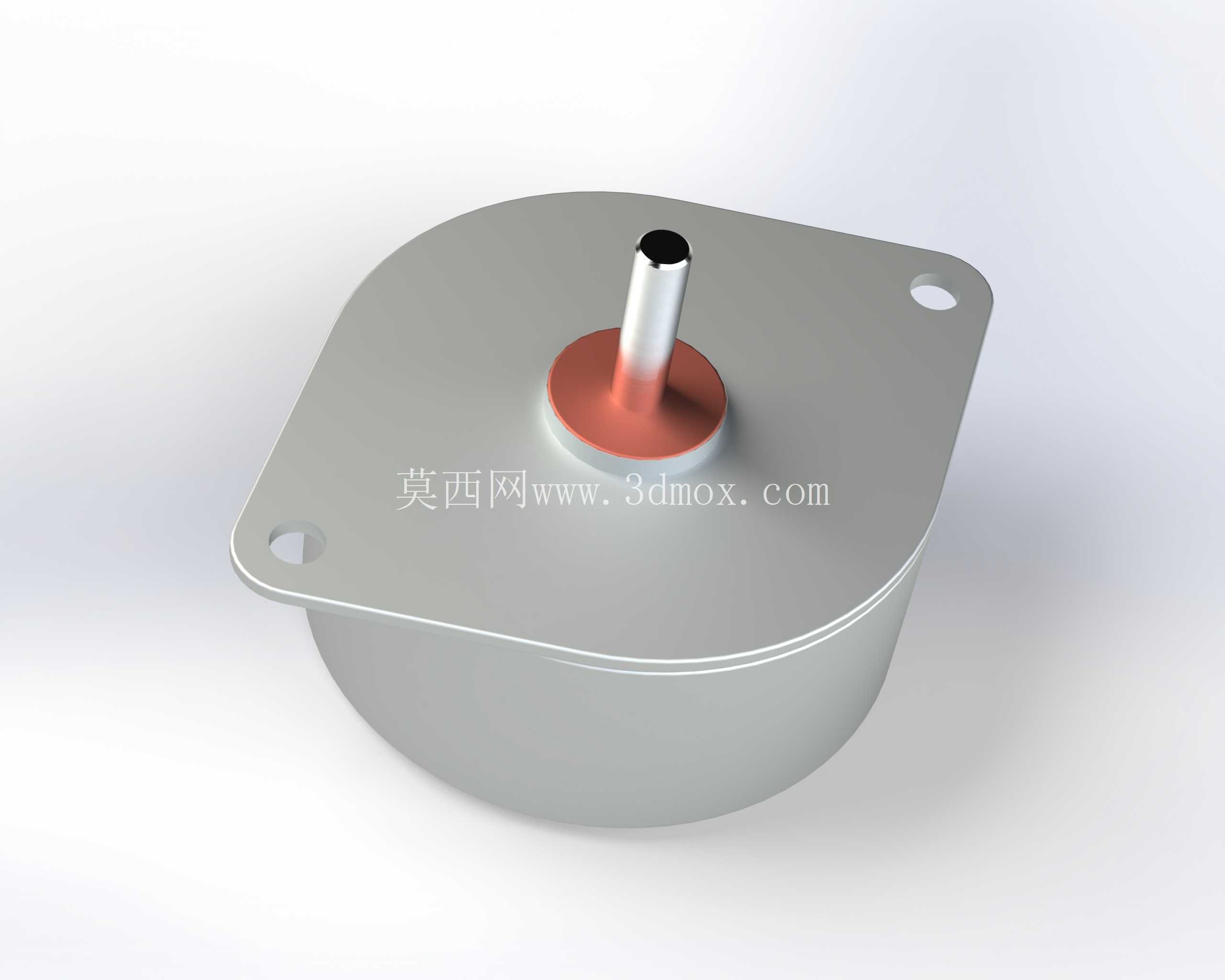

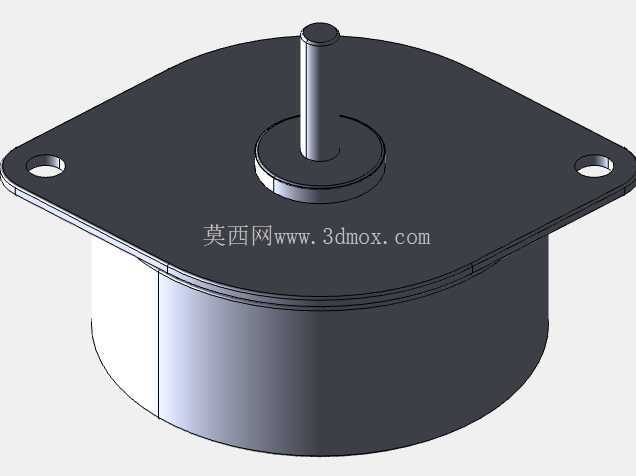

在结构设计思路上，这款电机采用了下置式的定子转子腔体布局，把线圈、磁钢、减速结构全部整合在下部的扁圆形腔体内，输出轴从腔体上端面的中心位置伸出，轴根部做了台阶式的定位结构，配合红色的绝缘隔套实现轴体与上端盖之间的绝缘隔离，避免轴端转动时的静电传导到电机壳体上影响周边电路的稳定性。上端的安装法兰采用了切边式的菱形结构，两个安装孔分别布置在法兰的两个对角位置，这种设计相比圆形法兰能进一步缩小安装占用的平面空间，安装时只需要在对应的安装面板上加工两个对应孔位的螺纹孔，就能通过两颗螺丝完成电机的固定，不需要额外设计复杂的安装支架，能大幅降低配套结构的设计加工成本。

从安装边界尺寸来看，这款电机的法兰主体直径为42mm，属于常规的小型步进电机安装尺寸序列，两个安装孔的中心距经过标准化设计，能兼容市面上多数同尺寸薄型步进电机的安装孔位，做设备迭代替换时不需要重新修改安装面板的孔位设计，能缩短产品的改型周期。输出轴的直径设定为3mm，轴端做了平位切削处理，配套的传动轮、摆臂可以通过顶丝直接固定在轴端，不需要额外加工键槽，适配小扭矩传动场景下的快速装配需求。电机的出线采用4芯线缆设计，分别对应两相线圈的接线端，接线时不需要额外区分线序的正反，只需要把两相线圈分别接到驱动板的对应输出端就能正常工作，接反时只需要调换其中一相的接线就能改变电机的转动方向，现场调试的容错率更高。

在性能参数的匹配设计上，这款电机的额定工作电压设定为12V，刚好匹配多数小型便携设备、桌面级工业设备的常规供电电压等级，不需要额外设计升压或者降压电路就能直接从设备主电源取电，额定工作电流控制在400mA，常规的小功率步进驱动芯片就能直接驱动，不需要额外增加电流放大电路，能缩小驱动板的体积。牵引扭矩设定为100g·cm，这个扭矩区间刚好适配小型轻载机构的驱动需求，不会因为扭矩过大导致机构过载损坏，也不会因为扭矩不足出现丢步、堵转的问题，在驱动小型负载做低速转动时，运行的平稳性表现较好，不会出现明显的低频振动问题。

实际建模过程中，这款电机的细节还原度直接影响后续整机装配的干涉检查结果，建模时需要重点关注法兰切边的位置尺寸、安装孔的孔径与沉头深度、输出轴的伸出长度与直径公差、电机腔体的总高度这些关键尺寸，这些尺寸如果出现偏差，在后续做虚拟装配时就会出现安装干涉、轴端配合长度不足的问题。比如输出轴的伸出长度如果建模时做长了，装配后就会顶到对面的轴承座或者传动零件，做短了又会导致传动轮固定不牢出现打滑；安装孔的位置如果偏差超过0.1mm，实际装配时就会出现螺丝无法穿入的问题。另外，电机腔体的外圆与上端法兰的同轴度、输出轴与法兰安装面的垂直度这些形位公差，在建模时也需要做对应的标注，方便后续加工或者选型时核对参数，避免因为形位公差超差导致电机安装后出现轴端跳动、转动卡滞的问题。

在配套结构设计时，这类薄型步进电机的安装面需要做对应的平面度要求，安装面的平面度公差建议控制在0.05mm以内，如果安装面出现明显的凹凸变形，锁紧安装螺丝后就会导致电机的上端盖变形，挤压内部的转子轴承，导致电机转动阻力变大、工作电流升高，严重时甚至会出现堵转烧毁线圈的问题。如果设备的使用环境存在较多粉尘、水汽，还可以在电机的输出轴位置增加一个小型的密封圈，避免粉尘水汽顺着轴与端盖的间隙进入电机内部，磨损内部的磁钢与轴承，延长电机的实际使用寿命。线缆的出线位置建议做对应的固定结构，避免设备运输或者使用过程中线缆被拉扯导致接线端脱落，线缆的弯曲半径需要满足线材的最小弯曲要求，避免线缆内部线芯因为反复弯折出现断裂的问题。
