40×100规格桥式工程线缆防护拖链

在自动化生产线、机床设备、起重机械这类存在往复运动单元的装备里，线缆与液压管路的防护一直是结构设计阶段不能忽略的环节——如果直接让线缆随运动部件拖拽，反复弯折会快速造成线芯断裂、外护层磨损，运动过程中管线还可能与周边结构剐蹭、勾挂，轻则触发设备停机故障，重则引发线路短路、管路破裂等安全隐患。这款40×100规格的线缆拖链，就是针对这类往复运动场景设计的管线承载防护构件。

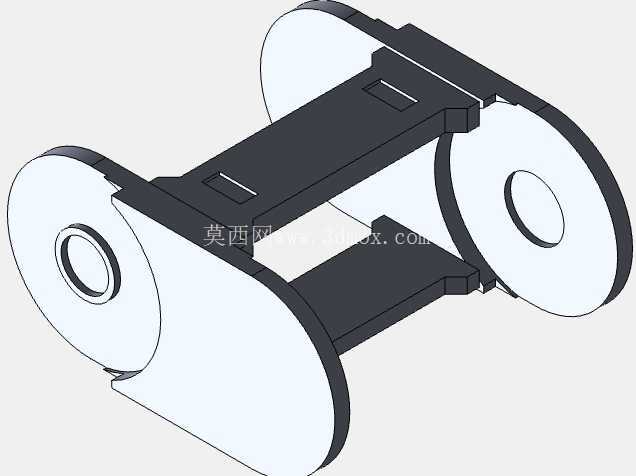

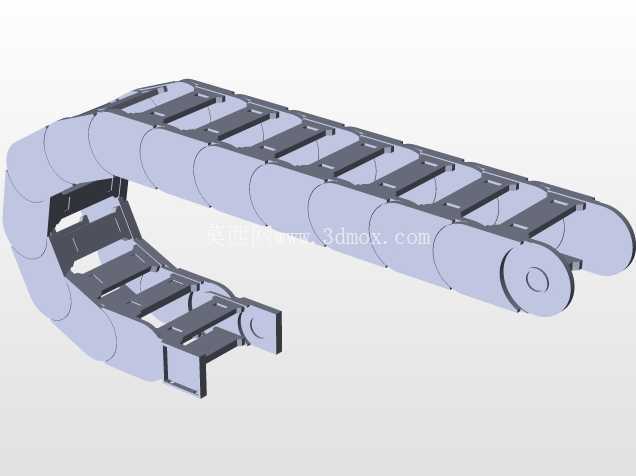

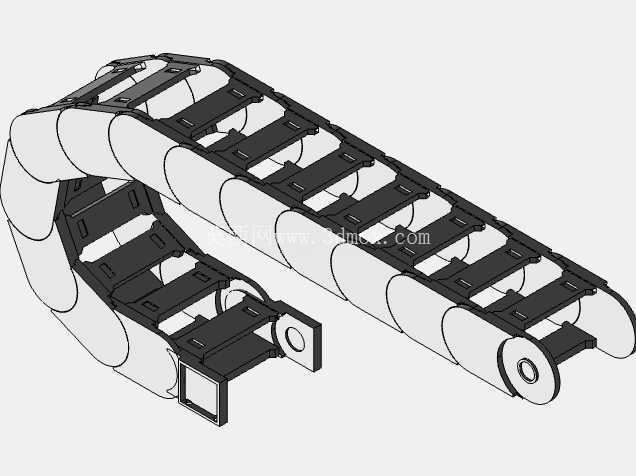

从实际使用场景来看，这类内高40mm、内宽100mm的拖链，适配的管线排布容量很明确：可以容纳多根中等线径的控制电缆、动力电缆，或是搭配少量小通径的气动软管、液压油管，常见于中小型数控工作台的走线、自动化分拣设备的横移单元走线、轻型龙门机构的移动端管线防护，也可用于工程车辆上需要随活动部件摆动的线路排布。拖链的每一节都能独立转动，弯曲半径可以根据安装空间做对应选型，这款模型呈现的桥式结构，侧面是封闭的圆弧防护面，上部是间隔排布的横档，既可以避免管线从拖链侧面脱出，也能在安装时直接从上方掀开横档放入管线，不需要从拖链端部穿线，大幅降低后期管线维护更换的工作量。

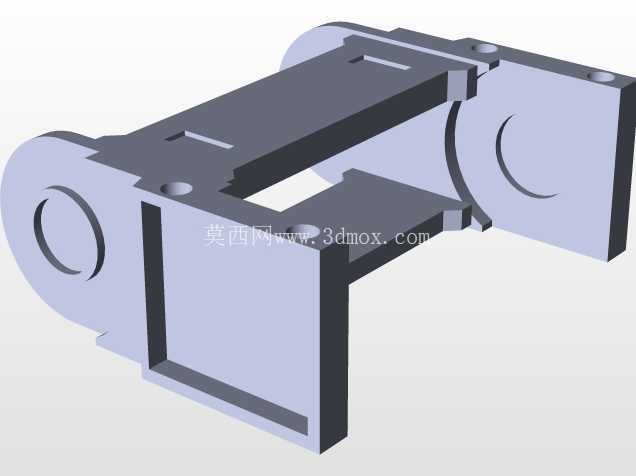

设计层面，这款拖链采用了等节距的链节拼接结构，相邻链节通过两侧的销轴结构实现铰接，转动间隙控制在合理范围，既保证弯折过程顺滑无卡滞，也不会因为间隙过大造成拖链运行时晃动、异响。链节主体的外形做了圆弧过渡，没有尖锐棱角，避免运动过程中割伤管线外护层；两端的安装接头可以直接通过螺栓固定在设备的固定端和运动端，安装面的孔位符合通用安装规范，不需要额外做转接件就能适配多数常规设备的安装基面。

从安装边界来看，选型时首先要确认拖链的弯曲半径是否满足内部管线的最小弯曲半径要求——通常动力电缆的弯曲半径不小于线径的10倍，信号电缆不小于线径的5倍，这款拖链的弯曲段弧度平缓，能适配多数常规工业线缆的弯折要求。安装时需要预留足够的运行行程，拖链的固定端要尽量设置在运动行程的中点位置，这样可以最大限度缩短拖链的悬空长度，降低运行过程中的拖链下垂量，减少链节的磨损。拖链的上部横档是可开启结构，排布管线时要注意给不同类型的管线留出间隙，强电电缆与信号电缆要分开排布，避免信号干扰，重量较大的管线要尽量放在拖链两侧，保证拖链运行时受力均衡，避免单侧受力过大造成链节偏磨、卡滞。

实际运行过程中，这类拖链可以随运动部件做往复的弯折运动，把所有管线规整收纳在链体内部，把管线的弯折范围限制在拖链的弯曲段，避免管线出现无规则的弯折、拉扯，同时隔绝管线与周边设备结构的接触，防止运动过程中管线被剐蹭、挤压。桥式的结构设计也方便日常巡检时直接观察内部管线的状态，不需要拆开整个拖链就能发现管线的磨损、松动问题，降低设备维护的时间成本。链节之间的连接结构做了限位设计，拖链弯折到最小弯曲半径时会自动限位，不会出现过度弯折损伤内部管线的情况，直线段运行时链节之间贴合紧密，不会出现塌腰、变形的问题，即使在较长行程的使用场景下，也能保持稳定的运行状态。
