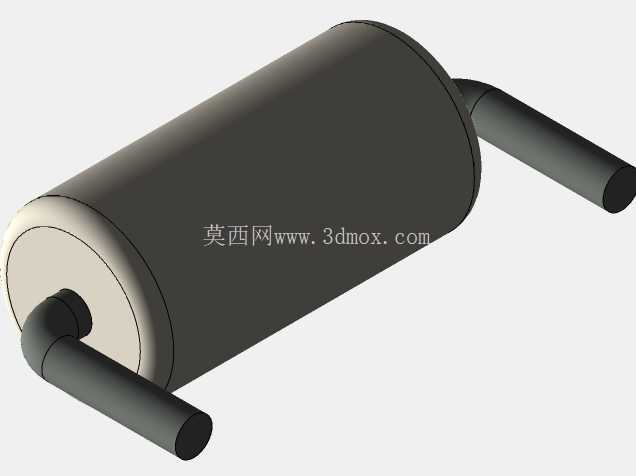

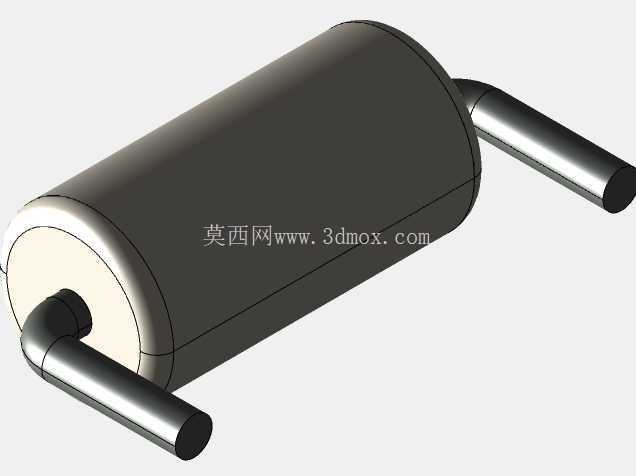

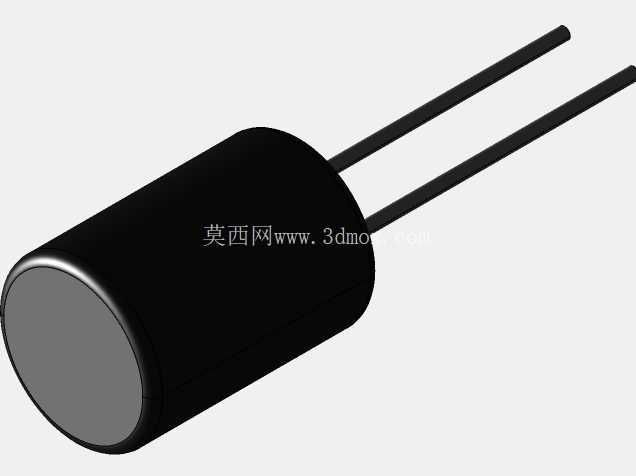

通讯设备用基础电子元件三维结构

　　在通讯终端设备的电路设计环节，这类基础电子元件是构成整机电路逻辑的最小功能单元，从手持通讯设备的主板信号链路，到固定通讯终端的接口转接模块，都能见到这类元件的应用身影。不同于定制化的专用集成器件，这类通用基础元件的适配场景覆盖了绝大多数消费类、工业类通讯产品的板级设计需求，不管是做前期方案的原理验证打样，还是量产阶段的整机BOM配单，都需要提前明确这类元件的三维安装边界，避免在结构堆叠阶段出现干涉问题。做这类元件的三维建模时，首先要考虑的是实际生产中的SMT贴装工艺要求，元件的焊盘位置、引脚伸出长度、本体与PCB板的预留间隙都要和实际量产的物料参数对齐，不能只做外观层面的曲面还原。

　　很多刚入行的结构工程师容易忽略这类小元件的建模精度，觉得只要大致外形差不多就行，实际做整机装配干涉检查的时候，往往就是因为一个电阻、电容或者接插件的尺寸偏差，导致整个主板的堆叠方案需要重新调整，拖慢整个项目的开模进度。从实际安装场景来看，这类基础电子元件大多采用表面贴装工艺固定在PCB基板上，部分带插拔功能的接插类元件还需要考虑插拔力带来的结构强度问题，建模时不仅要还原元件本体的外形轮廓，还要把引脚的折弯角度、焊盘的覆盖区域、元件顶部与设备外壳的安全间隙都做准确的还原。比如在做超薄通讯终端的结构设计时，板上最高元件的高度直接决定了整机的厚度下限，这时候每一个基础元件的Z向尺寸都要精准对应物料书的标称值，甚至要考虑不同厂商物料的公差范围，预留足够的安全余量。这类元件的三维结构还能直接对接电路设计软件的封装库，在做机电协同设计的时候，结构工程师导出的STEP格式模型可以直接导入到电路设计环境中，硬件工程师在做PCB布局的时候就能直观看到每个元件的占位空间，不用等结构评审阶段才发现元件和壳体筋位干涉，大幅减少跨部门的反复修改次数。

　　从设计思路上来说，这类通用元件的建模不需要做过多的艺术化处理，所有的曲面、倒角、尺寸标注都要服务于实际的工程应用，比如元件本体的脱模斜度要和实际注塑件的工艺参数匹配，金属引脚的厚度要对应冲压工艺的常规公差，不能为了模型好看随意调整结构参数，导致导出的工程图无法直接用于生产参考。在做通讯设备的跌落仿真分析时，这类板载元件的结构强度也是仿真环节的重要考量部分，精准的三维模型可以帮助仿真工程师准确划分网格，模拟不同跌落角度下元件引脚的受力情况，提前预判容易出现虚焊、脱落的位置，在设计阶段就通过调整元件布局、增加局部固定结构的方式提升整机可靠性。

　　很多时候做整机的维修性设计，也需要用到这类基础元件的三维模型，通过模拟维修时的烙铁操作空间、镊子夹持角度，判断元件布局是否满足后期维修的可达性要求，避免出现元件被周边结构件挡住、无法正常拆焊的问题。对于三维建模从业者来说，做这类基础电子元件的模型，核心是要理解元件在整个产品链路里的实际作用，不能把它当成孤立的零件来建模，要结合它的安装工艺、使用场景、配合要求来还原每一处结构细节，让模型真正能服务于从方案设计到量产落地的全流程环节，而不是仅仅作为展示用的外观素材。
