2/3比例瓦力履带式机器人结构设计

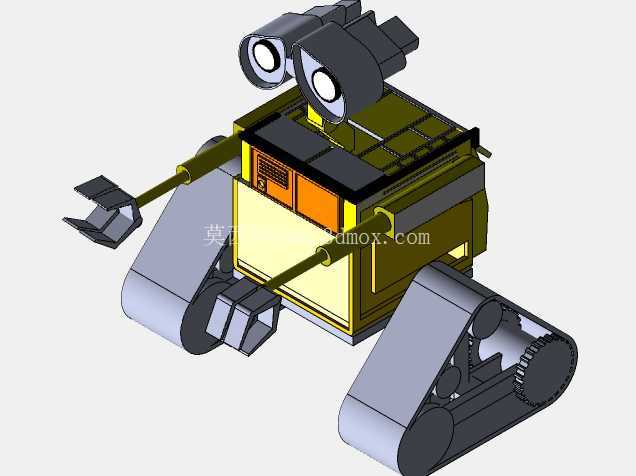

本次设计的2/3比例瓦力机器人结构，核心围绕仿生影视IP形象的实体化落地展开，在还原经典外形特征的基础上，兼顾实体制作的结构合理性与运动可行性。从应用场景来看，该结构可作为科普展陈教具、影视主题互动装置、创意机械摆件的核心承载结构，适配科技馆展品制作、主题活动互动装置搭建、个人创意手工制作等场景，既能够满足静态展示的外形还原度要求，也预留了运动功能拓展的结构空间，可根据实际需求加装驱动组件实现行走、头部转动、机械臂动作等动态效果。

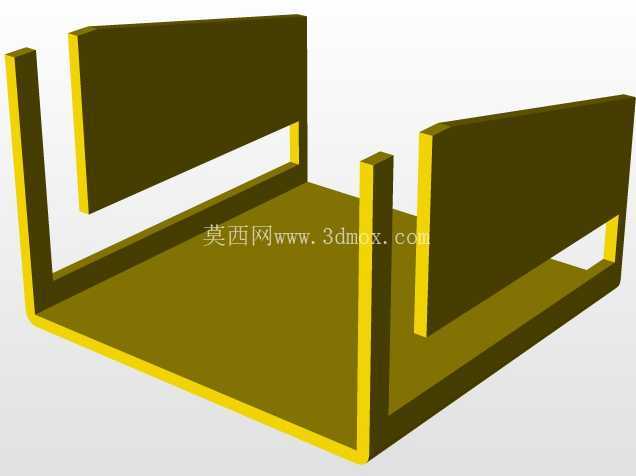

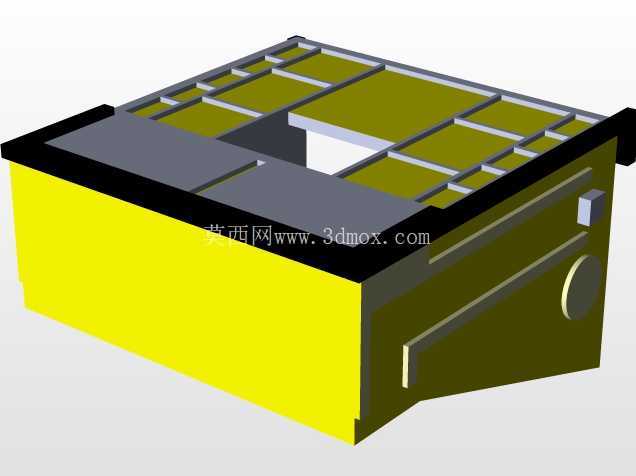

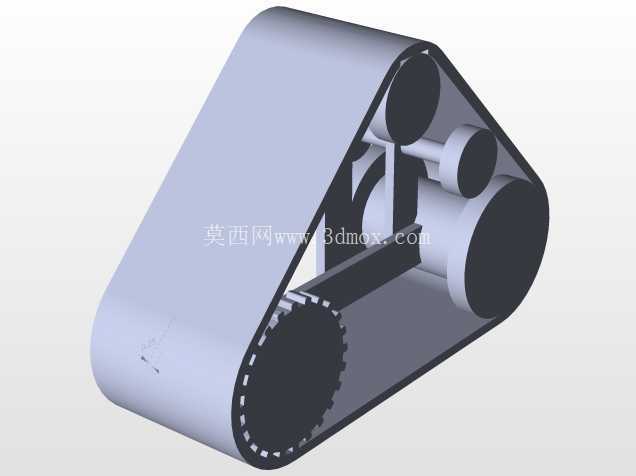

在功能特性设计上，整体采用履带式行走底盘结构，相比轮式结构，履带接地面积更大，对不平整地面的适应能力更强，能够适配展厅地毯、户外硬质铺装、小型展台等多种放置场景，不会出现轮式结构易卡滞、侧翻的问题。底盘部分的履带轮系采用前后驱动轮搭配多组承重托带轮的布局，履带张紧结构预留了调节余量，可在实体装配时根据履带材质的实际张紧需求调整轴距，避免履带过松脱落或过紧增大运行阻力。上部箱体作为核心承载舱，内部预留了足够的安装空间，可容纳电池、控制板、驱动电机等电气组件，箱体表面的散热格栅结构并非单纯装饰，在实体制作时可打通作为电气组件的散热通道，同时还原原作的外观细节。

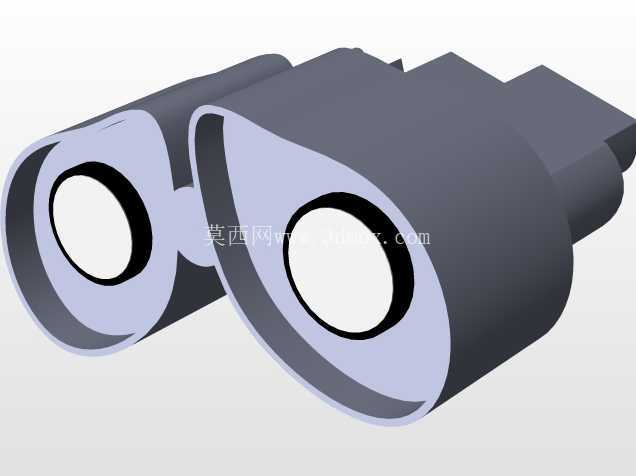

头部的双筒视觉结构采用铰接式连接设计，与箱体上部的连接座预留了转动副安装位，可加装舵机实现头部的左右转动、俯仰动作，双筒的内部预留了传感器或灯光组件的安装空间，可根据需求加装红外传感器、摄像头或者LED灯光组件，实现环境感知或者灯光效果。两侧的机械臂采用多段铰接结构，大臂与箱体侧面的连接座、小臂与大臂的连接位置、末端铲斗与小臂的连接位置都预留了轴孔安装位，每个铰接点都设计了限位结构，避免动作角度超出原作的合理活动范围，末端铲斗的结构采用薄壁加筋设计，在保证外形还原的同时提升结构强度，即使作为小型载物结构放置轻质展品也不会出现变形问题。

设计思路上，首先对原作的外形比例进行了等比例缩放，严格按照2/3的比例系数调整所有零部件的尺寸，避免出现比例失调的问题；其次针对实体制作的工艺性进行了结构优化，所有零部件的壁厚都控制在合理范围内，适配3D打印、钣金加工、激光切割等常见的手工制作工艺，避免出现过于薄壁或者倒扣难以加工的结构；再者对所有运动副的配合间隙进行了预留，考虑到不同加工工艺的公差范围，铰接轴与轴孔的配合间隙控制在0.2-0.3mm，既不会出现间隙过大导致的结构松动，也不会因为间隙过小导致装配卡滞。

外形尺寸与安装边界方面，整体装配完成后总高度控制在450mm左右，总宽度（含两侧机械臂自然伸展状态）为380mm，底盘长度为320mm，履带宽度为60mm，两侧履带的外侧间距为260mm，整体占地面积不超过0.2㎡，适配常规展台、桌面的放置空间。安装边界上，底盘底部预留了4个M4的螺纹安装孔，可通过支架固定在移动底盘或者展台上，避免放置时出现滑动；上部箱体与底盘的连接采用可拆卸式螺栓连接，方便后期拆装维护内部的电气组件；头部与箱体的连接采用快拆式结构，可快速拆卸更换头部组件或者调整内部的传感器安装位置。所有外露的结构棱边都做了R2-R3的圆角处理，避免实体制作后出现尖锐边角，在互动展示场景下能够提升使用安全性，不会划伤接触的人员。

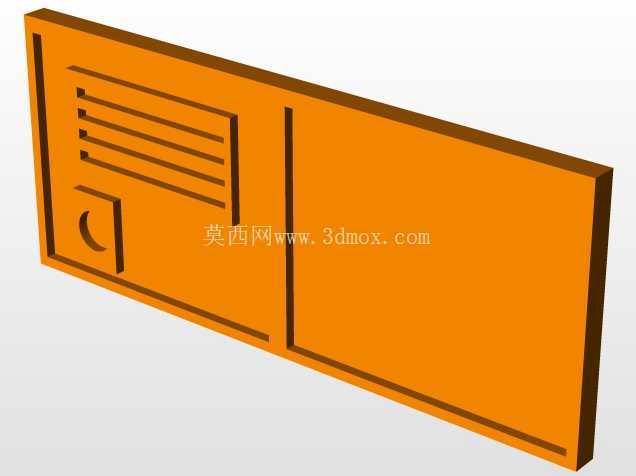

结构细节上，箱体表面的橙色装饰板采用嵌入式安装结构，与箱体主体的安装槽配合，不需要额外的粘接剂即可固定，也方便后期更换不同颜色的装饰板调整外观效果；履带的链节采用独立可拆分结构，单个链节损坏后可单独更换，不需要更换整条履带，降低后期维护成本；机械臂的驱动位置预留了舵机安装槽，可直接安装标准尺寸的9g舵机或者金属齿轮舵机，不需要额外制作安装支架，减少后期改装的工作量。整体结构在保证外形高度还原的前提下，所有结构设计都围绕实体制作的可行性、使用的实用性、维护的便捷性展开，既能够满足静态展示的外观需求，也具备拓展为动态互动装置的结构基础。
